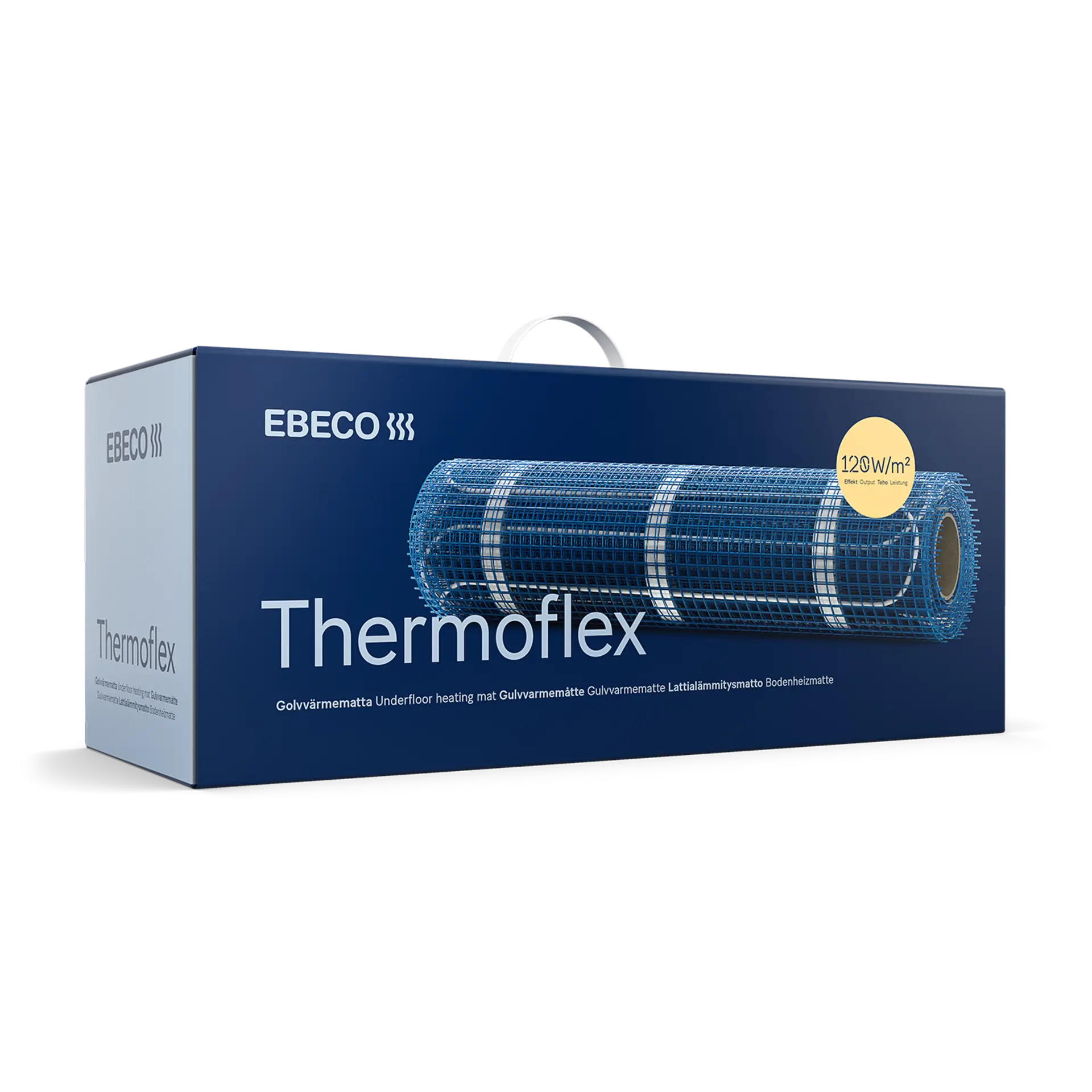

Thermoflex

Serieresistiv värmekabel på självhäftande matta

Användning

Förläggs i avjämningsmassa
Golvvärme för både våtrum och torra utrymmen
Golvvärme för klinker-, naturstensgolv och plastmatta

Flera effekter
Nät

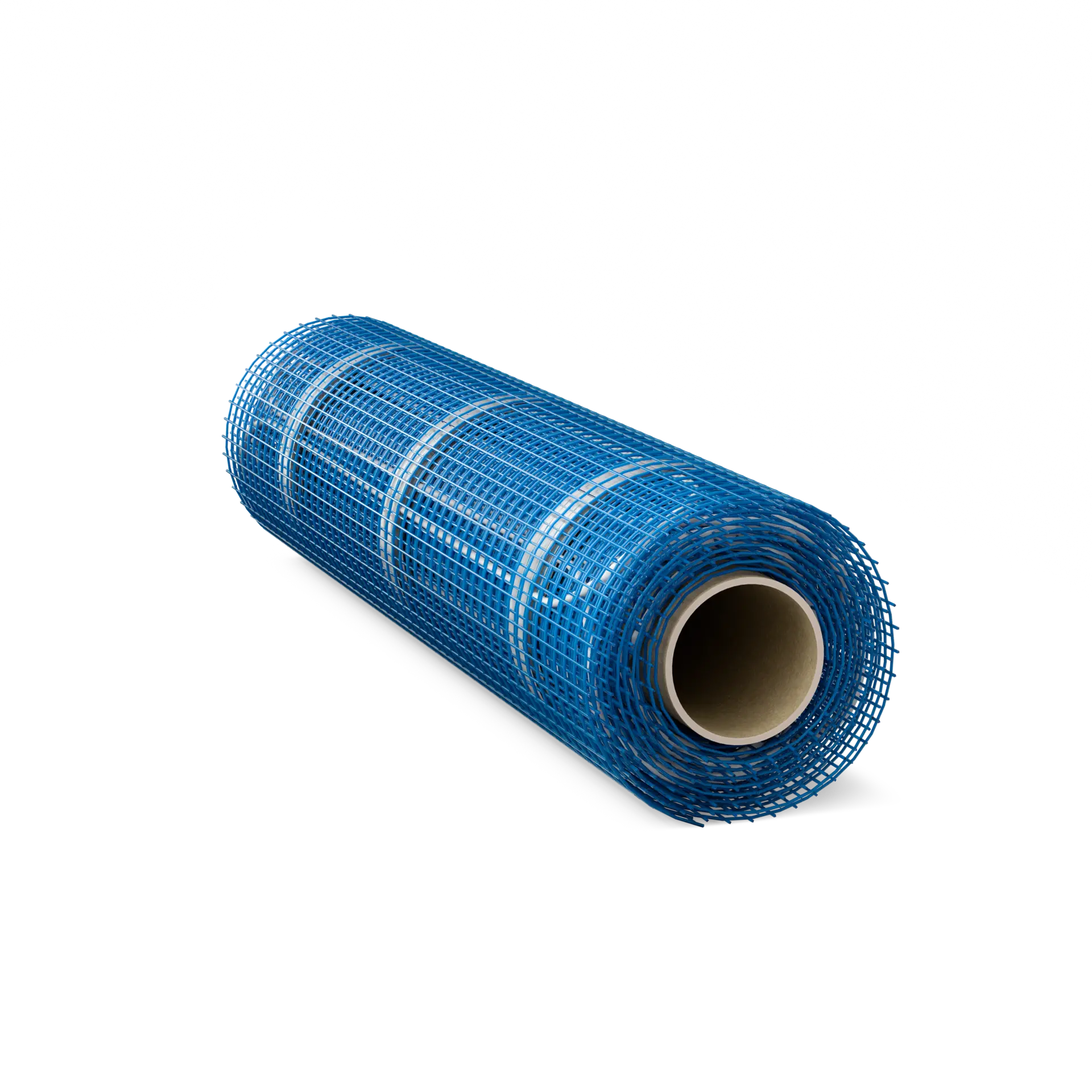

Effektiv förläggning med självhäftande matta
Tunn kabelkonstruktion som ger låg bygghöjd
Värmekabel med halogenfritt ytterhölje

Golvvärmemattan används med fördel till öppna, regelbundna ytor med ytbeläggning av klinkers eller natursten. Mattan installeras enkelt i ett och samma moment och kan klippas och vinklas. Värmekabeln är monterad på ett självhäftande, alkaliebeständigt glasfibernät med fast c/c-avstånd.

Installation

Placering av givarslang

Givarslangen och röret placeras bredvid varandra i en urtagning i väggen.

Skarven mellan värme- och anslutningskabeln skall gjutas in och får ej förläggas i vägg eller i rör, ej heller krökas. Närmaste böj skall vara minst 10 cm från skarven.

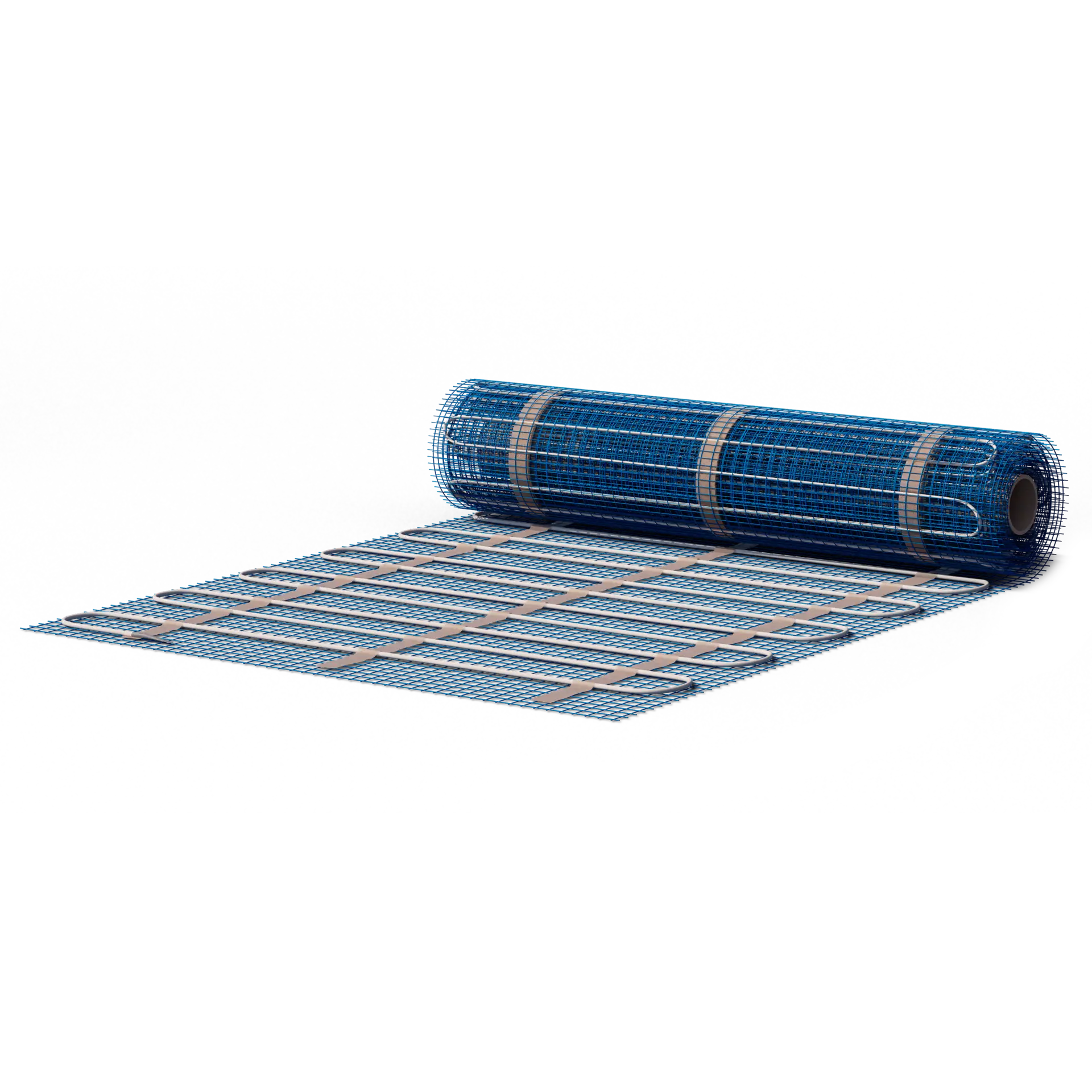

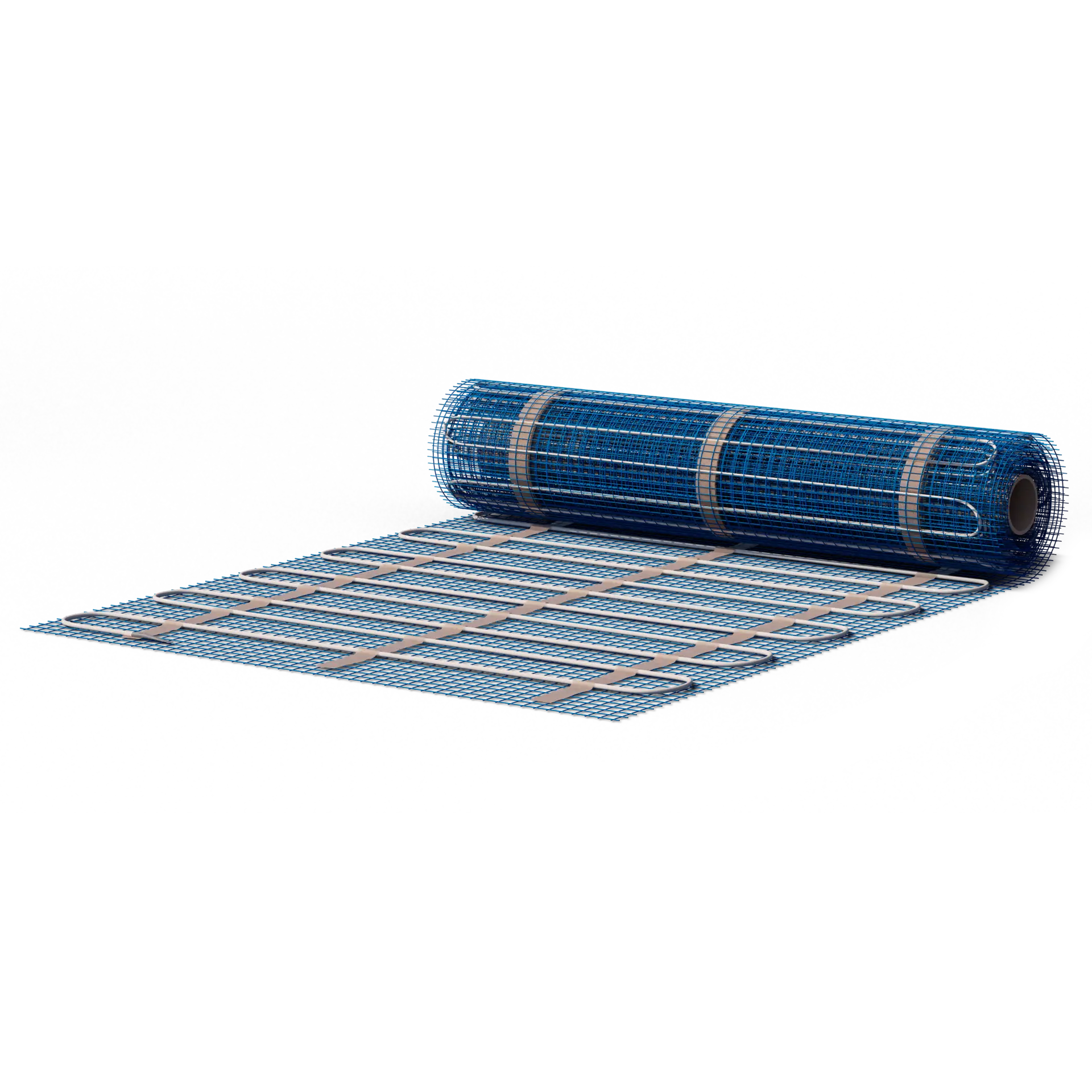

Utrullning av matta

Rulla ut mattan till motsatta väggen. Klipp upp nätet utan att skada kabeln och rulla tillbaka. Vid uppklippning av nätet får inte kablarna ligga närmare varandra än 5 cm.

Montering av Thermoflex

Mattan får inte läggas under fast inredning som t.ex. toalettstolar. Klipp upp och frilägg ett slag på nätet och gå förbi. Klipp loss ytterligare ett slag och förlägg kabeln. Detta för att Thermoflexmattan ska kunna rullas ut på rätt håll.

Notera att dessa förenklade instruktioner är för att visa dig som installatör och skall ej ses som en instruktionsmanual. Läs manualen vid installation av denna produkt.

Thermoflex

Artikellista

Artikelnummer	Bredd (m)	Längd (m)	Yta (m²)	Effekt (W)	Effekt (W/m²)	Resistans (Ω nominell)	Anslutningskabel (mm²)
8961000	0,5	2,6	1,3	80	60	661,3	1,0
8961001	0,5	4,2	2,1	125	60	423	1,0
8961002	0,5	5,6	2,8	170	60	311	1,0
8961003	0,5	7,2	3,6	215	60	246	1,0
8961004	0,5	8,8	4,4	265	60	199	1,0
8961005	0,5	10,8	5,4	325	60	162	1,0
8961006	0,5	13,2	6,6	395	60	134	1,0
8960579	0,5	2,5	1,25	150	120	352,7	1,0
8960580	0,5	3,4	1,7	200	120	264,5	1,0
8960582	0,5	4,2	2,1	250	120	211,6	1,0
8960584	0,5	5,4	2,7	340	120	155,6	1,0
8960585	0,5	6,8	3,4	410	120	129	1,0
8960586	0,5	7,8	3,9	480	120	110,2	1,0
8960588	0,5	8,8	4,4	530	120	99,8	1,0
8960590	0,5	10,8	5,4	640	120	82,7	1,0
8960592	0,5	13,2	6,6	780	120	67,8	1,0
8960594	0,5	15,8	7,9	940	120	56,3	1,0
8960595	0,5	19,2	9,6	1170	120	45,2	1,0
8960596	0,5	23	11,5	1380	120	38,3	1,0
8960598	0,5	28	14	1700	120	31,1	1,0
8961200	0,5	2	1	165	160	325	1,0
8961201	0,5	2,8	1,4	220	160	238	1,0
8961202	0,5	3,4	1,7	275	160	194	1,0
8961203	0,5	4,4	2,2	365	160	146	1,0
8961204	0,5	5,4	2,7	430	160	123	1,0
8961205	0,5	6,4	3,2	510	160	104	1,0
8961206	0,5	7,2	3,6	580	160	91	1,0
8961207	0,5	8,8	4,4	690	160	77	1,0
8961208	0,5	10,8	5,4	870	160	61	1,0
8961209	0,5	13	6,5	1030	160	52	1,0
8961210	0,5	15,8	7,9	1270	160	42	1,0
8961211	0,5	18,6	9,3	1480	160	36	1,0
8961212	0,5	23	11,5	1840	160	29	1,0
8961213	0,5	27,8	13,9	2230	160	24	1,0

Specifikationer

Specifikation	Data
Anslutningsspänning	230 V
Anslutningskabel	H05-Z1Z1F
Längd anslutningskabel	2,5 m
Antal ledare	3 st
Diameter	4 mm
Effekt	60 W/m², 120 W/m², 160 W/m²
Innehåller SVHC ämnen enligt REACH	Nej
Installationstemperatur, min.	18 ºC
Isoleringsmaterial mellan	XLPE
Isoleringsmaterial inre	ETFE
Isoleringsmaterial yttre	PE/EVA
Kabeltyp	Serieresistiv 1-ledare med skärm
Kapslingsklass	IP67
Matta	Alkalibeständigt glasfibernät
Skyddsledare	Aluminiumfolie
UV-beständighet	Nej

Produkten ingår i:

Thermoflex Kit 500

Thermoflex Kit 300

Thermoflex Kit 200

Dokument

Garanti

12 års produktgaranti vid materialfel. För termostaten i kitet gäller 5 års produktgaranti. Garantitiden på golvvärmen förlängs till 25 år om installationen är utförd av en auktoriserad elinstallatör och dokumenterad i Ebecos tjänst Garantera.
