Thermoflex

Serieresistiv 2-leder med skjerm på selvheftende matte

Bruk

  • Legges i avrettingsmasse
  • Gulvvarme for både våtrom og tørre rom
  • Gulvvarme for flis-, natursteins- og vinylgulv
  • Flera effekter
    Flere effekter
  • Nät
    Nett
  • Effektiv legging med selvklebende matte
  • Tynn kabelkonstruksjon som gir lav byggehøyde
  • Varmekabel med halogenfri kappe

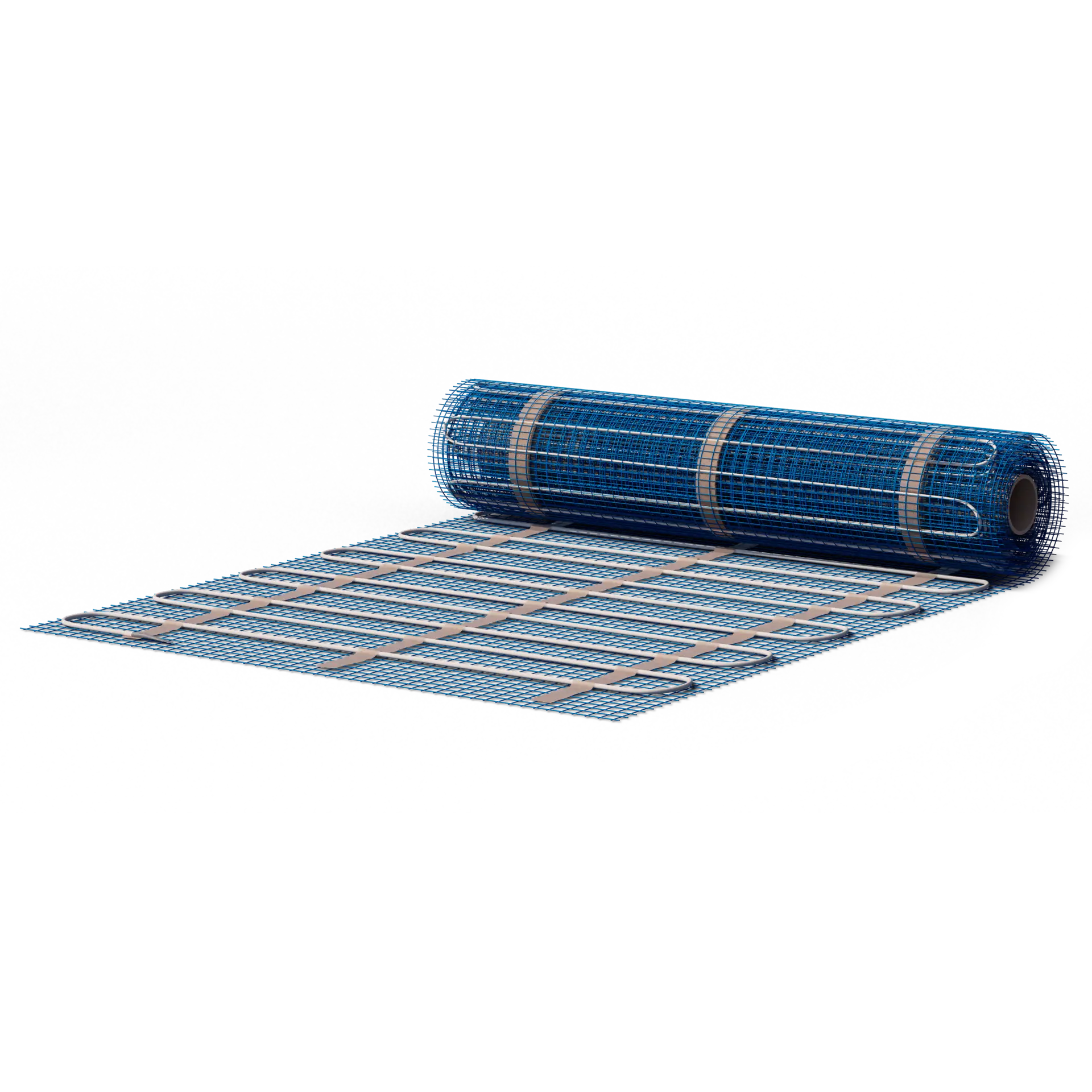

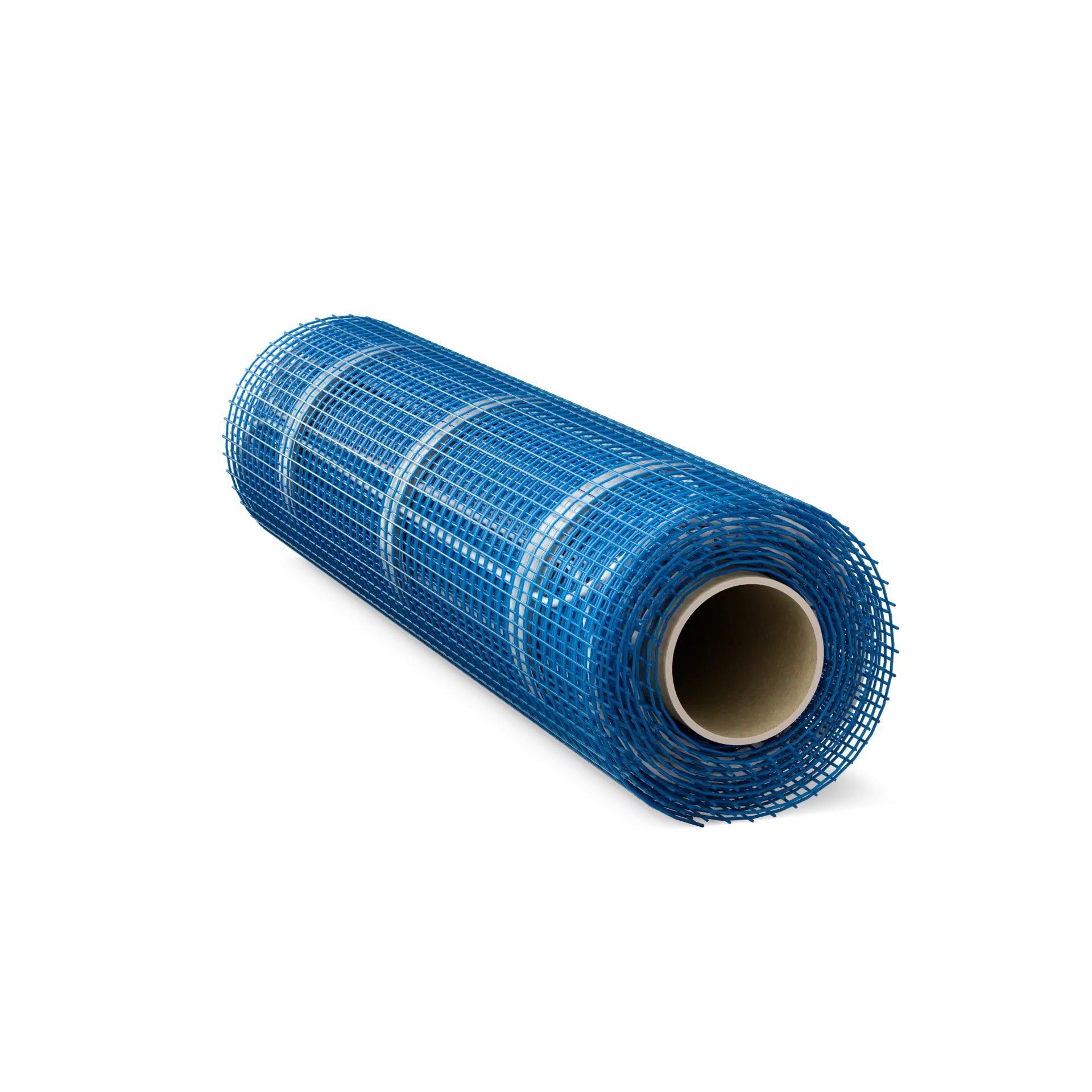

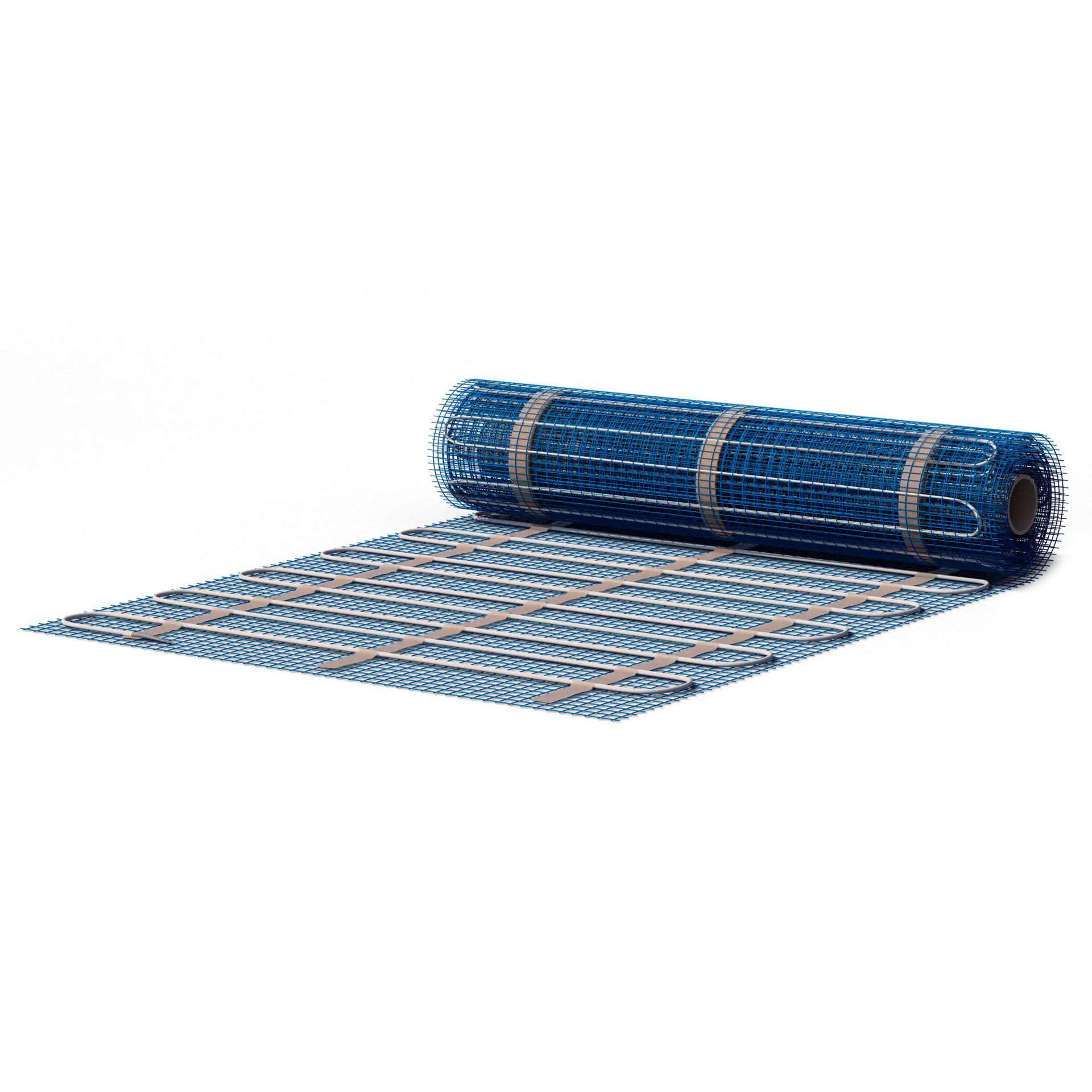

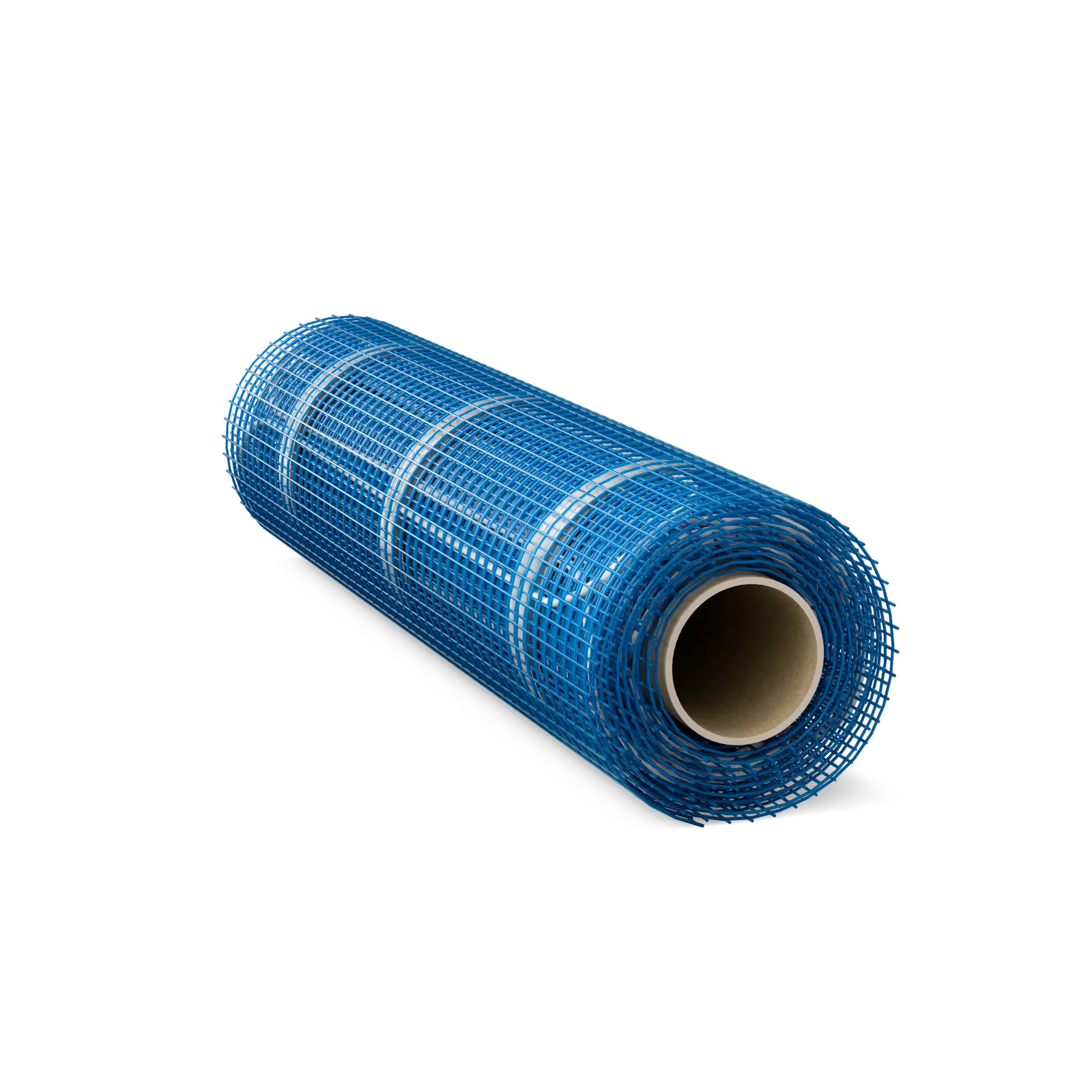

Gulvvarmematten kan med fordel brukes på åpne, regelmessige flater som skal belegges med flis eller naturstein. Matten installeres enkelt i ett og samme moment og kan klippes og vinkles. Varmekabelen er montert på en selvklebende, alkaliebestandig glassfibermatte med fast c/c-avstand.

Installation

Plassering av følerslange

Følerslangen og røret plasseres ved siden av hverandre i en utsparingen i veggen.

Skjøten mellom varme- og tilkoblingskabelen skal støpes inn og må ikke legges i vegg eller i rør, og heller ikke bøyes. Nærmeste bøy skal være minst 10 cm fra skjøten.

Utrulling av matte

Rull ut matten til motsatt vegg. Klipp opp nettet uten å skade kabelen og rull tilbake. Ved oppklipping av nettet må ikke kablene ligge nærmere hverandre enn 5 cm.

Montering av Thermoflex

Matten må ikke legges under fast inventar som f.eks. toalettstoler. Klipp opp og frigjør et slag på nettet og gå forbi. Klipp løs ytterligere et slag og legg kabelen. Dette for at Thermoflex-matten skal kunne rulles ut i riktig retning.

Merk at disse forenklede instruksjonene er ment å veilede deg som installatør, og skal ikke betraktes som en instruksjonsmanual. Les manualen ved installasjon av dette produktet.

Thermoflex

Artikkelliste

Artikkelnummer EL-nummer Bredde (m) Lengde (m) Overflate (m²) Effekt (W) Effekt (W/m²) Motstand (Ω nominell) Tilkoblingskabel (mm²)
8961000 1000788 0,5 2,6 1,3 80 60 661,3 1,0
8961001 1000789 0,5 4,2 2,1 125 60 423 1,0
8961002 1000790 0,5 5,6 2,8 170 60 311 1,0
8961003 1000791 0,5 7,2 3,6 215 60 246 1,0
8961004 1000792 0,5 8,8 4,4 265 60 199 1,0
8961005 1000793 0,5 10,8 5,4 325 60 162 1,0
8961006 1000794 0,5 13,2 6,6 395 60 134 1,0
8960579 1000183 0,5 2,5 1,25 150 120 352,7 1,0
8960580 1000184 0,5 3,4 1,7 200 120 264,5 1,0
8960582 1000185 0,5 4,2 2,1 250 120 211,6 1,0
8960584 1000186 0,5 5,4 2,7 340 120 155,6 1,0
8960585 1000187 0,5 6,8 3,4 410 120 129 1,0
8960586 1000188 0,5 7,8 3,9 480 120 110,2 1,0
8960588 1000189 0,5 8,8 4,4 530 120 99,8 1,0
8960590 1000190 0,5 10,8 5,4 640 120 82,7 1,0
8960592 1000191 0,5 13,2 6,6 780 120 67,8 1,0
8960594 1000192 0,5 15,8 7,9 940 120 56,3 1,0
8960595 1000193 0,5 19,2 9,6 1170 120 45,2 1,0
8960596 1041763 0,5 23 11,5 1380 120 38,3 1,0
8960598 1000194 0,5 28 14 1700 120 31,1 1,0
8961200 1045026 0,5 2 1 165 160 325 1,0
8961201 1045027 0,5 2,8 1,4 220 160 238 1,0
8961202 1045028 0,5 3,4 1,7 275 160 194 1,0
8961203 1045029 0,5 4,4 2,2 365 160 146 1,0
8961204 1045030 0,5 5,4 2,7 430 160 123 1,0
8961205 1045031 0,5 6,4 3,2 510 160 104 1,0
8961206 1045032 0,5 7,2 3,6 580 160 91 1,0
8961207 1045033 0,5 8,8 4,4 690 160 77 1,0
8961208 1045034 0,5 10,8 5,4 870 160 61 1,0
8961209 1045035 0,5 13 6,5 1030 160 52 1,0
8961210 1045036 0,5 15,8 7,9 1270 160 42 1,0
8961211 1045037 0,5 18,6 9,3 1480 160 36 1,0
8961212 1045038 0,5 23 11,5 1840 160 29 1,0
8961213 1045039 0,5 27,8 13,9 2230 160 24 1,0

Spesifikasjoner

Spesifikasjon Data
Tilkoblingsspenning 230 V
Tilkoblingskabel H05-Z1Z1F
Lengde Tilkoblingskabel 2,5 m
Antall ledere 3 stk.
Diameter 4 mm
Effekt 60 W/m², 120 W/m², 160 W/m²
Inneholder SVHC-stoffer ifølge REACH Nei
Installasjonstemperatur, min. 18 ºC
Isoleringsmateriale midtre XLPE
Isoleringsmateriale indre ETFE
Isoleringsmateriale ytre PE/EVA
Kabeltype Serieresistiv 1-leder med skjerm
Kapslingsklasse IP67
Matte Alkaliebestandig glassfibernett
Beskyttelsesleder Aluminiumsfolie
UV-bestandighet Nei

Garanti

















12 års produktgaranti ved materialfeil. For termostaten i settet gjelder 5 års produktgaranti. Garantitiden på gulvvarmen utvides til 25 år hvis installasjonen utføres av en autorisert elektroinstallatør og dokumenteres i Ebecos tjeneste Garantera.
