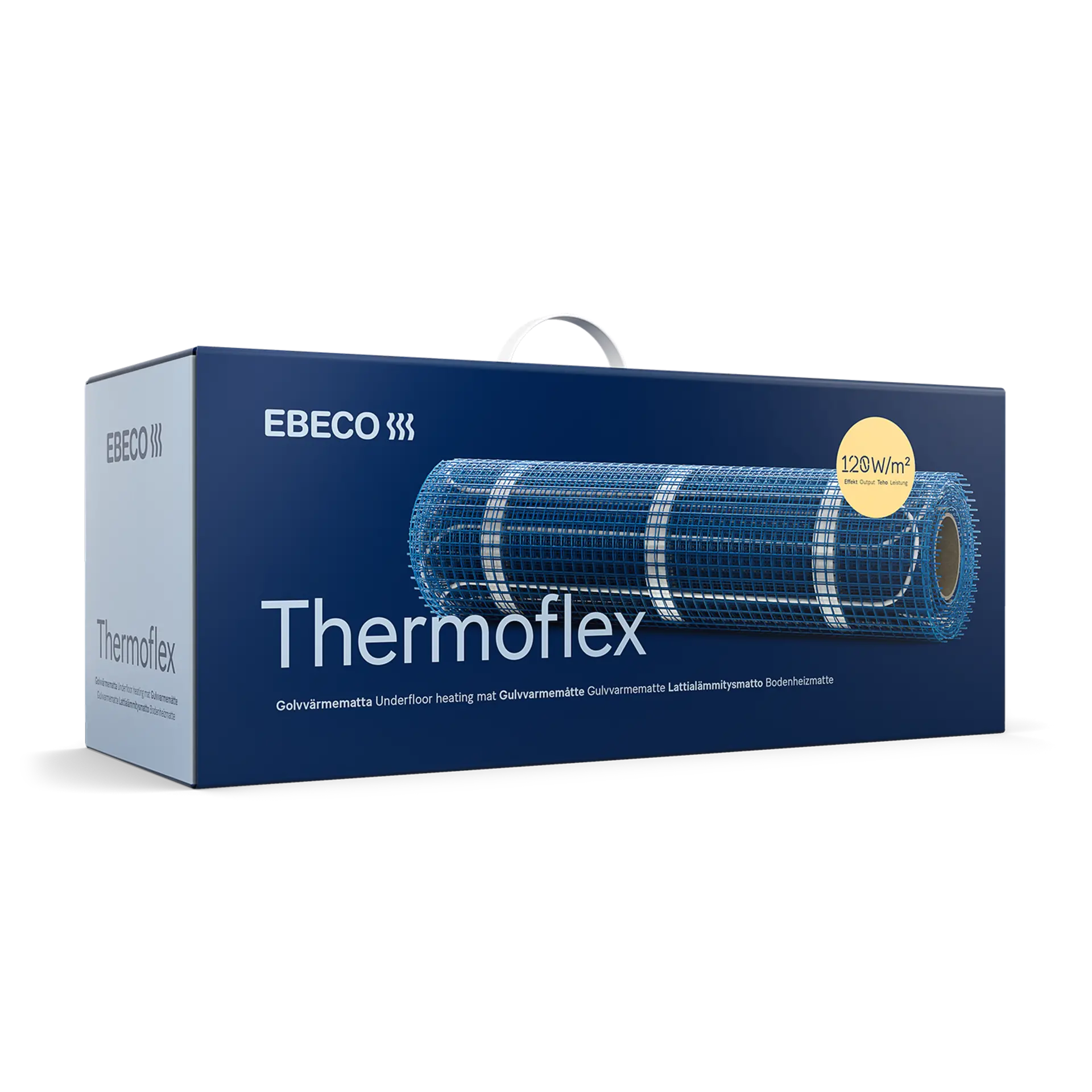

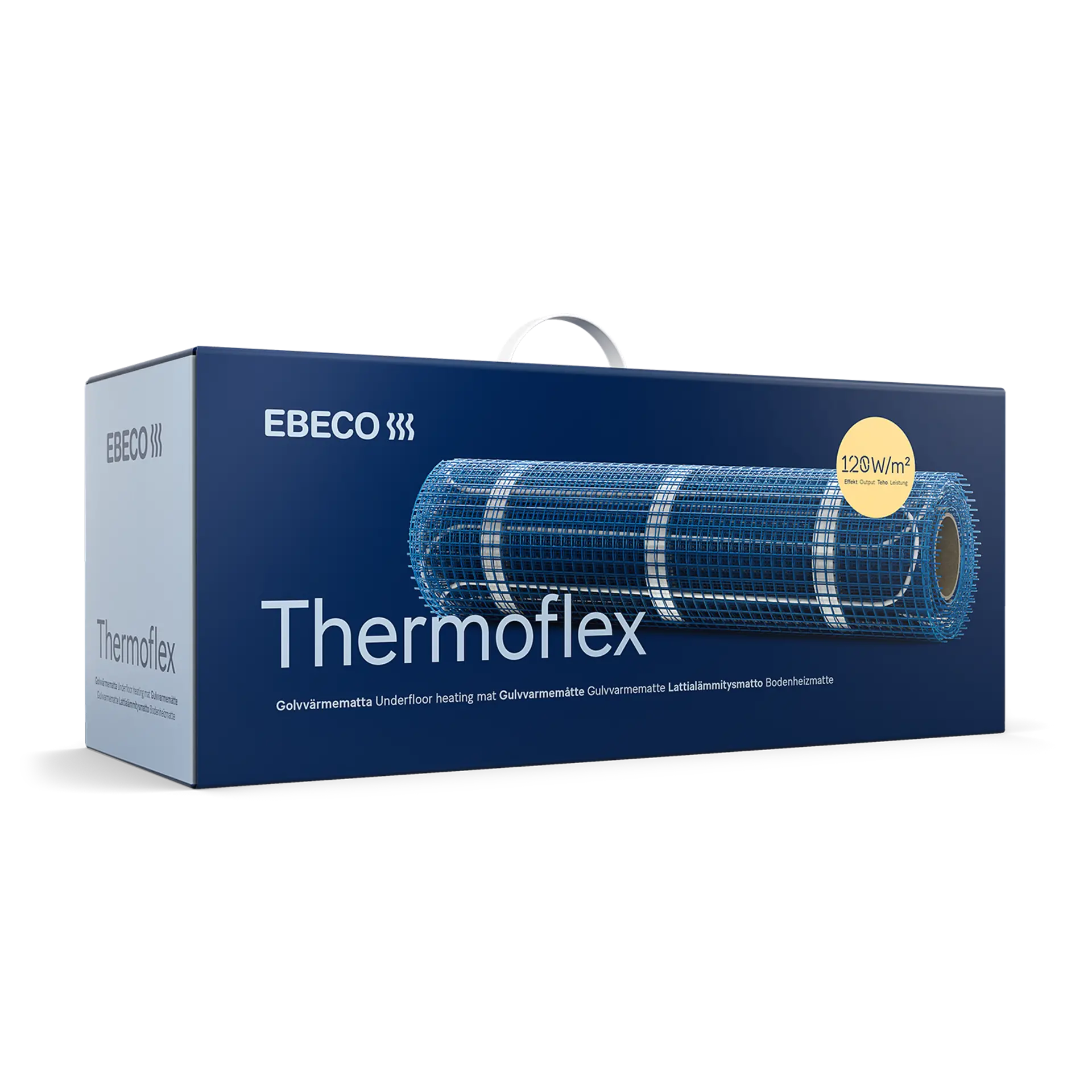

Thermoflex

Sarjaresistiivinen 2-johtiminen, suojattu itseliimautuvalla matolla

Käyttö

  • Asennetaan tasoitusmassaan
  • Lattialämmitys sekä märkiin että kuiviin tiloihin
  • Lattialämmitys klinkkeri- ja luonnonkivilattioille sekä muovimatoille
  • Flera effekter
    Useita tehoja
  • Nät
    Verkko
  • Tehokas asennus itsekiinnittyvällä matolla
  • Ohut kaapelirakenne, joka pitää rakennekorkeuden matalana
  • Lämpökaapeli halogeenivapaalla ulkovaipalla

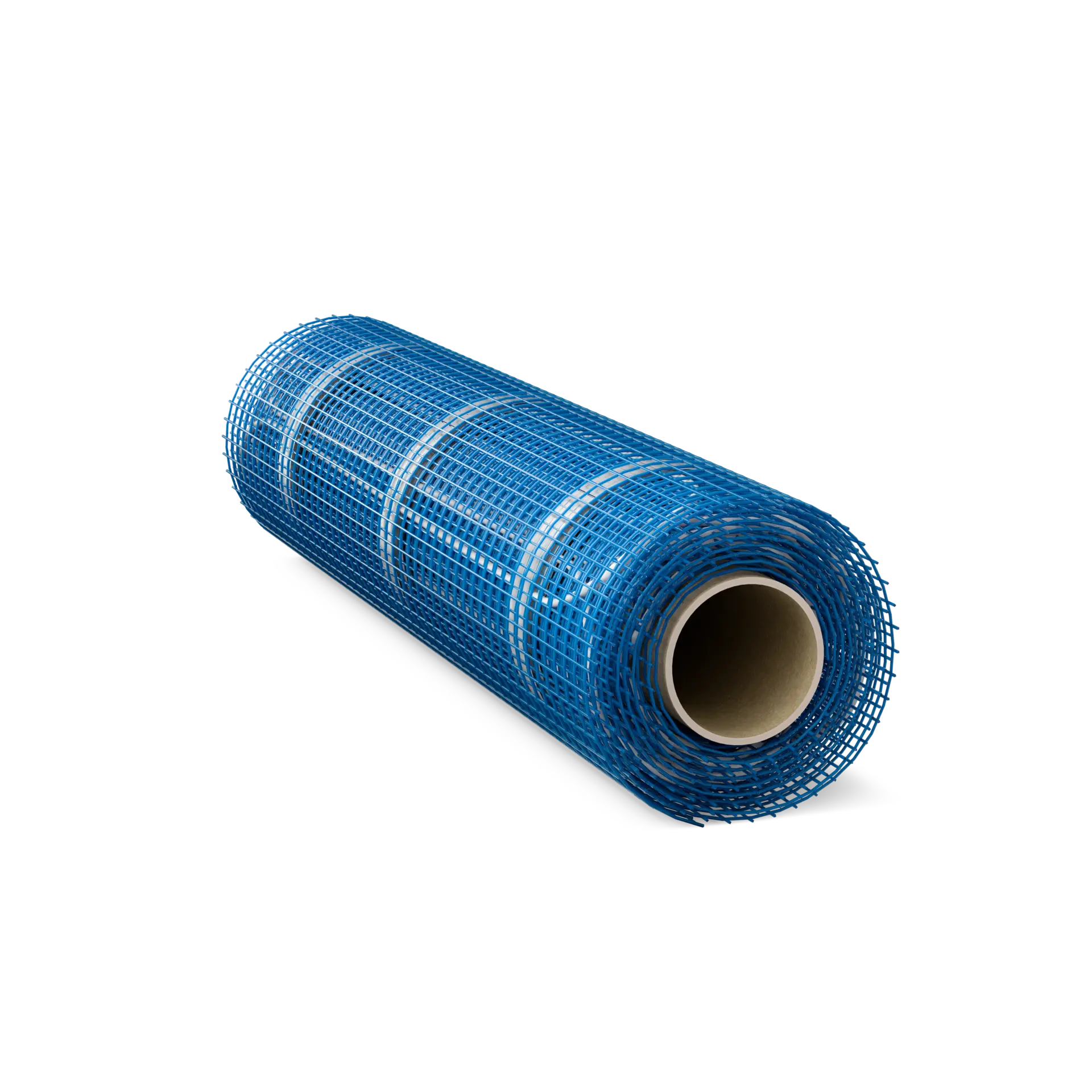

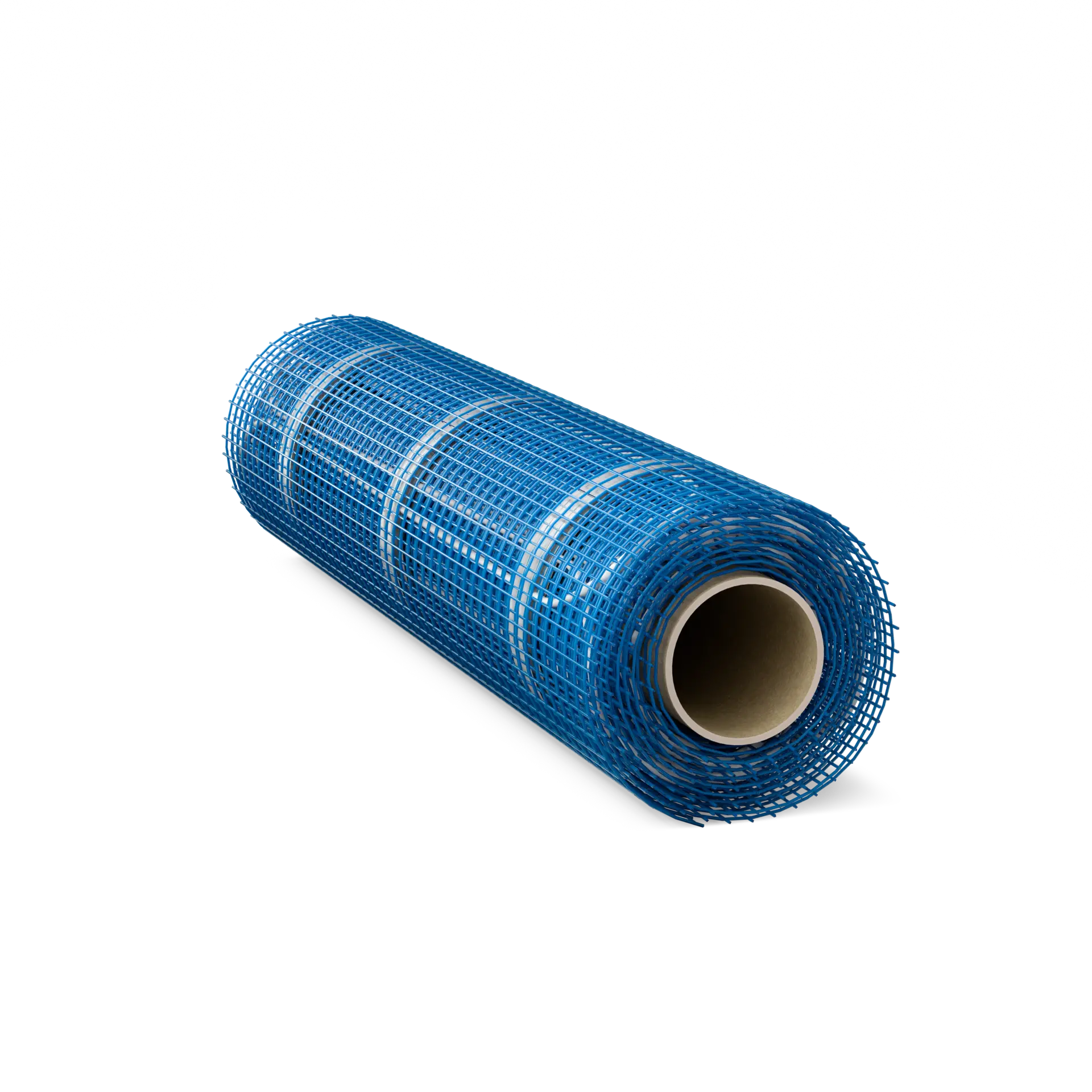

Lattialämmitysmatto sopii erinomaisesti käytettäväksi avoimilla ja säännöllisillä pinnoilla, jotka on päällystetty klinkkereillä tai luonnonkivellä. Matto on helppo asentaa yhdellä kertaa, ja se voidaan leikata ja asetella tarpeen mukaan. Lämpökaapeli on kiinnitetty itsekiinnittyvään, alkalinkestävään lasikuituverkkoon kiinteällä c/c-etäisyydellä.

Installation

Anturiputken sijoittaminen

Anturiputki ja putki sijoitetaan vierekkäin seinään tehtyyn uraan.

Lämmityskaapelin ja liitäntäkaapelin välinen jatkos on valettava sisään, eikä sitä saa sijoittaa seinään tai putkeen eikä taivuttaa. Lähimmän mutkan on oltava vähintään 10 cm jatkoksesta.

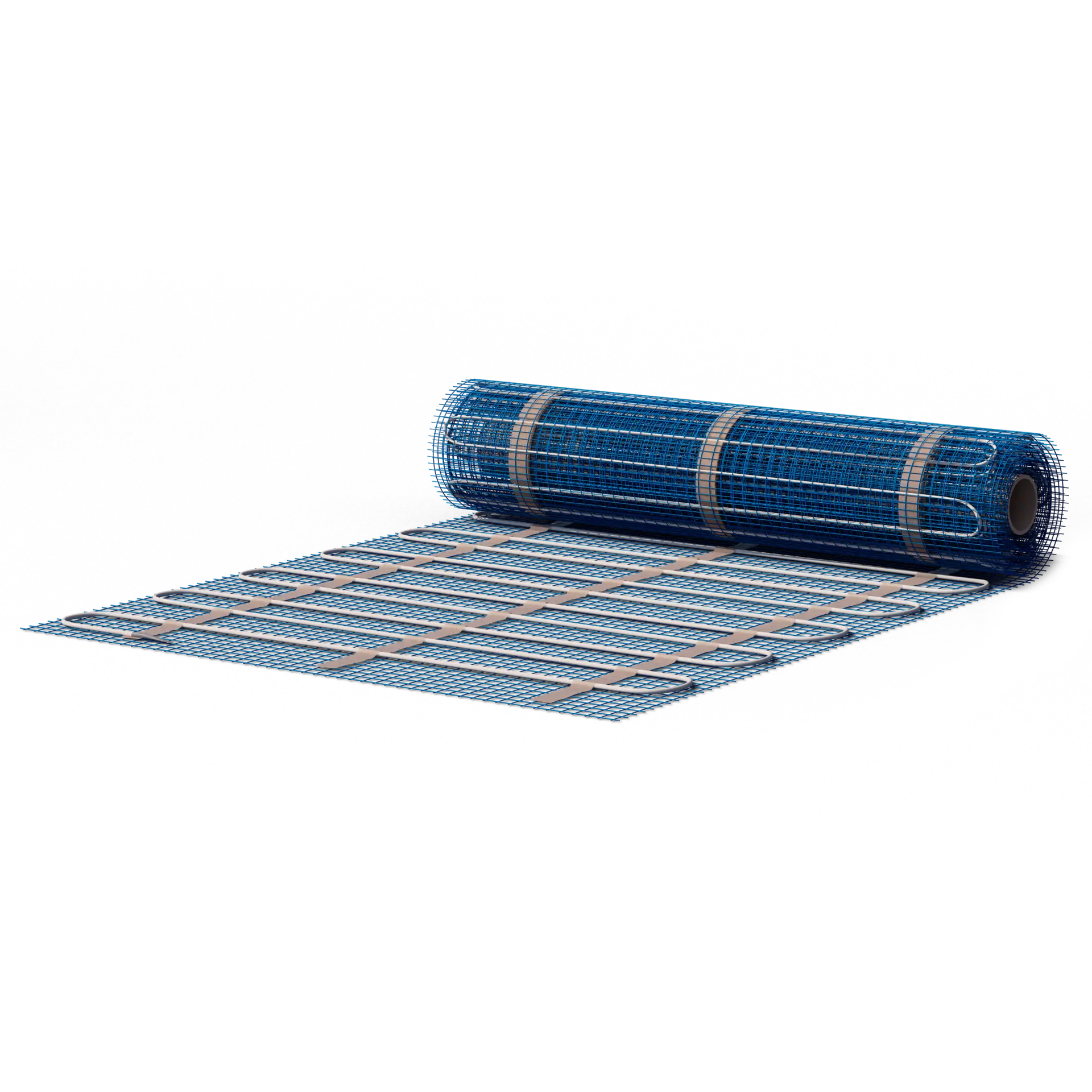

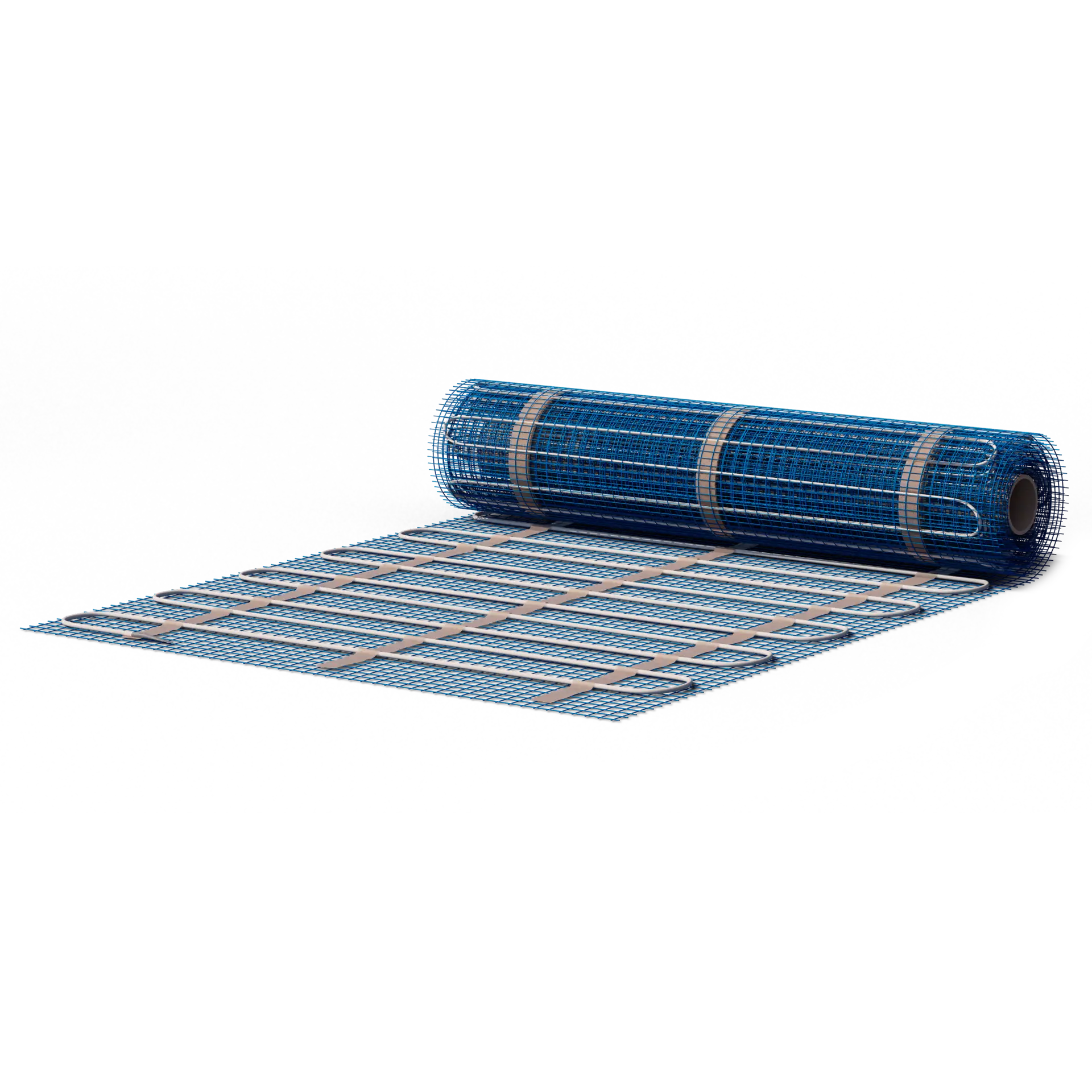

Maton rullaaminen auki

Rullaa matto vastakkaiselle seinälle. Leikkaa verkko auki vahingoittamatta kaapelia ja rullaa takaisin. Verkkoa leikattaessa kaapelit eivät saa olla lähempänä toisiaan kuin 5 cm.

Thermoflex-maton asennus

Mattoa ei saa asentaa kiinteän sisustuksen, kuten esimerkiksi wc-istuinten alle. Leikkaa verkosta yksi kierros auki ja jätä se vapaaksi ja ohita este. Leikkaa irti vielä yksi kierros ja asenna kaapeli. Tämä tehdään, jotta Thermoflex-matto voidaan rullata auki oikeaan suuntaan.

Huomaa, että nämä yksinkertaistetut ohjeet on tarkoitettu oppaaksi asentajalle, eikä niitä tule pitää asennusohjekirjana. Lue käyttöohje tätä tuotetta asentaessasi.

Thermoflex

Tuoteluettelo

Tuotenumero SNRO-numero Leveys (m) Pituus (m) Pinta-ala (m²) Teho (W) Teho (W / m²) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8961000 8176330 0,5 2,6 1,3 80 60 661,3 1,0
8961001 8176331 0,5 4,2 2,1 125 60 423 1,0
8961002 8176332 0,5 5,6 2,8 170 60 311 1,0
8961003 8176333 0,5 7,2 3,6 215 60 246 1,0
8961004 8176334 0,5 8,8 4,4 265 60 199 1,0
8961005 8176335 0,5 10,8 5,4 325 60 162 1,0
8961006 8176336 0,5 13,2 6,6 395 60 134 1,0
8960579 8176560 0,5 2,5 1,25 150 120 352,7 1,0
8960580 8176562 0,5 3,4 1,7 200 120 264,5 1,0
8960582 8176564 0,5 4,2 2,1 250 120 211,6 1,0
8960584 8176566 0,5 5,4 2,7 340 120 155,6 1,0
8960585 8176568 0,5 6,8 3,4 410 120 129 1,0
8960586 8176570 0,5 7,8 3,9 480 120 110,2 1,0
8960588 8176572 0,5 8,8 4,4 530 120 99,8 1,0
8960590 8176574 0,5 10,8 5,4 640 120 82,7 1,0
8960592 8176576 0,5 13,2 6,6 780 120 67,8 1,0
8960594 8176578 0,5 15,8 7,9 940 120 56,3 1,0
8960595 8176579 0,5 19,2 9,6 1170 120 45,2 1,0
8960596 8176580 0,5 23 11,5 1380 120 38,3 1,0
8960598 8176581 0,5 28 14 1700 120 31,1 1,0
8961200 8176621 0,5 2 1 165 160 325 1,0
8961201 8176622 0,5 2,8 1,4 220 160 238 1,0
8961202 8176623 0,5 3,4 1,7 275 160 194 1,0
8961203 8176624 0,5 4,4 2,2 365 160 146 1,0
8961204 8176625 0,5 5,4 2,7 430 160 123 1,0
8961205 8176626 0,5 6,4 3,2 510 160 104 1,0
8961206 8176627 0,5 7,2 3,6 580 160 91 1,0
8961207 8176628 0,5 8,8 4,4 690 160 77 1,0
8961208 8176629 0,5 10,8 5,4 870 160 61 1,0
8961209 8176630 0,5 13 6,5 1030 160 52 1,0
8961210 8176631 0,5 15,8 7,9 1270 160 42 1,0
8961211 8176632 0,5 18,6 9,3 1480 160 36 1,0
8961212 8176633 0,5 23 11,5 1840 160 29 1,0
8961213 8176634 0,5 27,8 13,9 2230 160 24 1,0

Tekniset tiedot

Erittely Data
Liitäntäjännite 230 V
Liitäntäkaapeli H05-Z1Z1F
Liitäntäkaapelin pituus 2,5 m
Johtimien määrä 3 kpl
Halkaisija 4 mm
Teho 60 W/m², 120 W/m², 160 W/m²
Sisältää SVHC-aineita REACH-asetuksen mukaisesti Ei
Asennuslämpötila, min. 18 ºC
Keskiosan eristysmateriaali XLPE
Sisempi eristysmateriaali ETFE
Ulompi eristysmateriaali PE/EVA
Kaapelityyppi Resistiivinen 1-johtiminen, suojattu
Kotelointiluokka IP67
Matto Emäksiä kestävä lasikuituverkko
Suojajohdin Alumiinifolio
UV-kestävyys Ei

Takuu

















12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.
