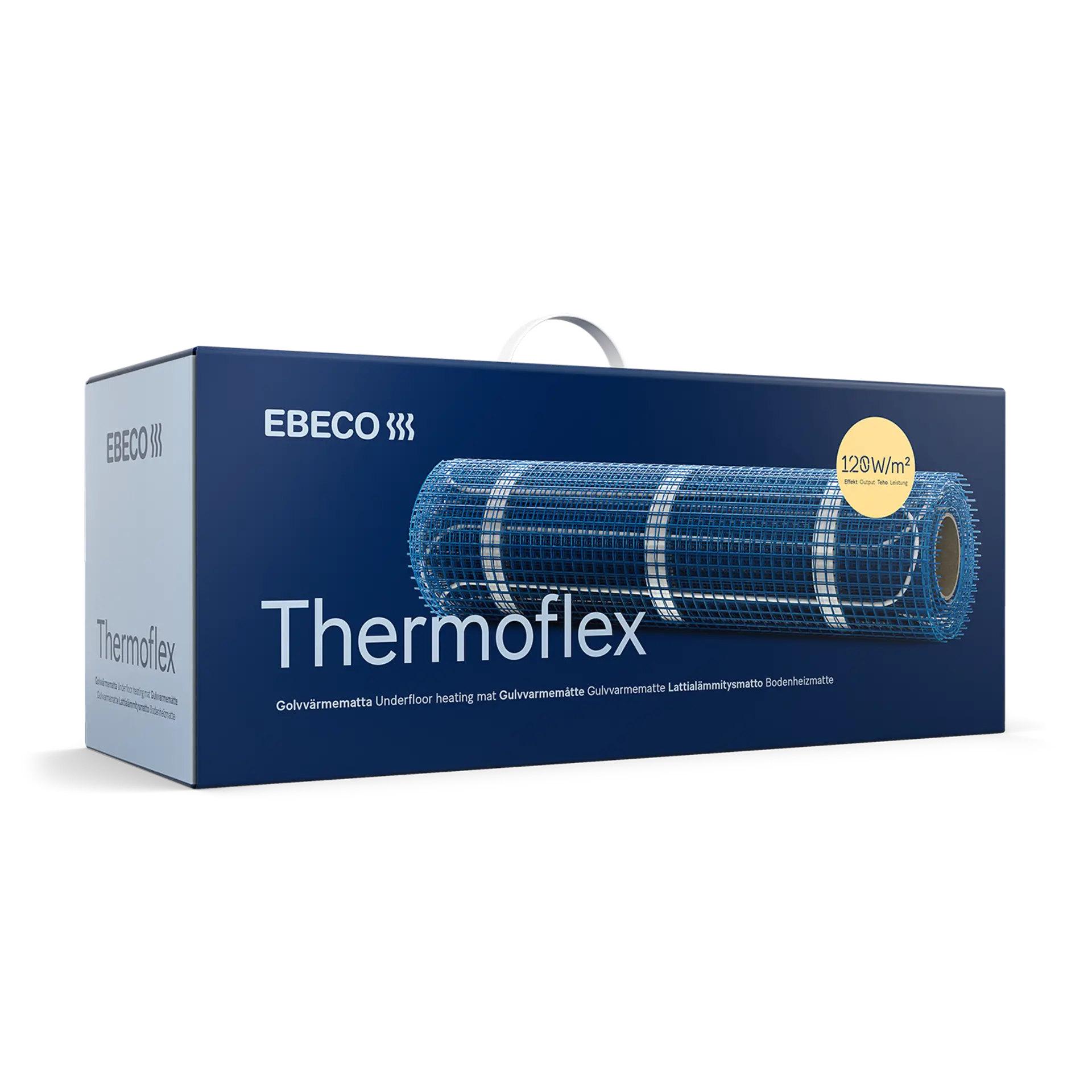

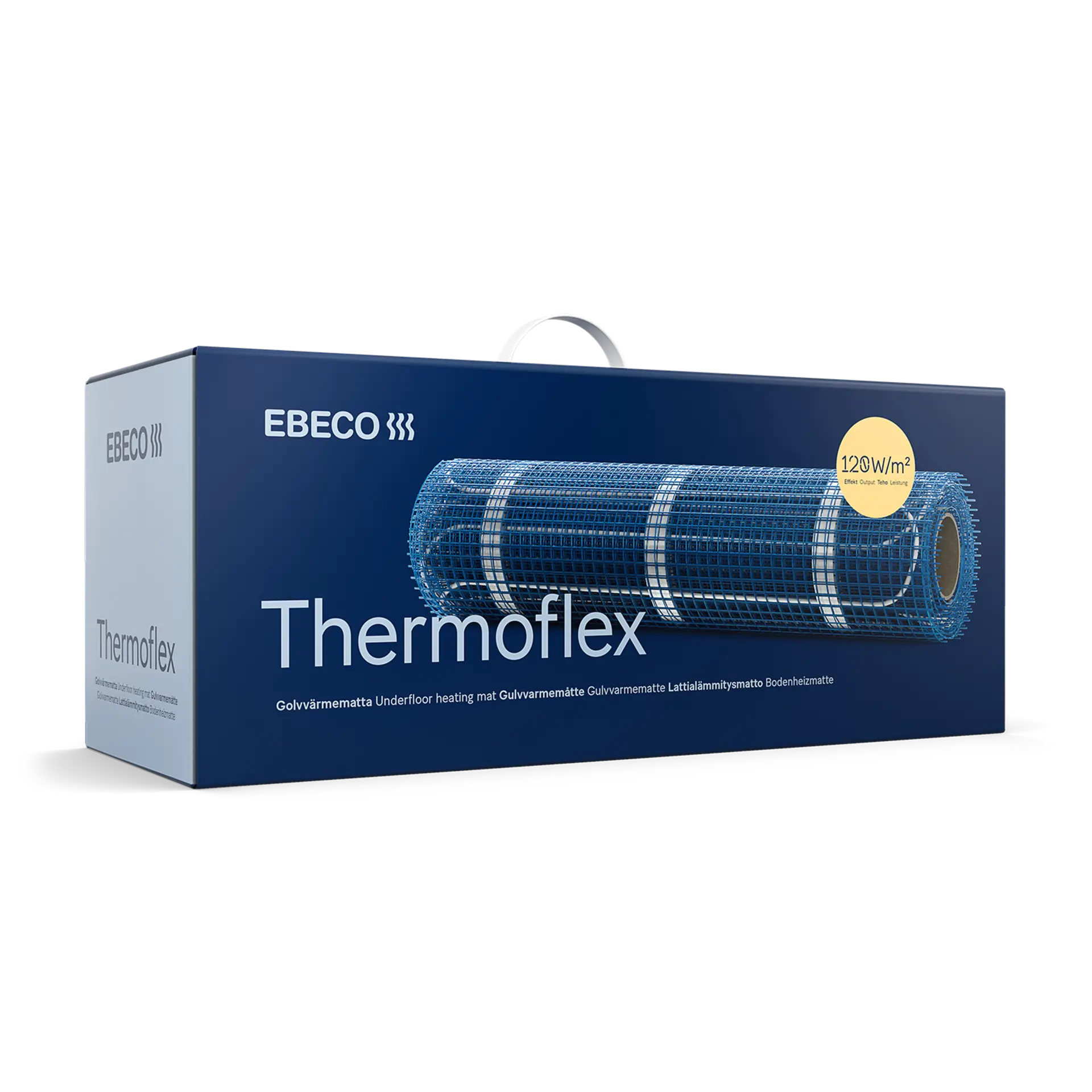

Thermoflex

Zweileiter mit Serienwiderstand und Abschirmung in selbstklebendem Netz

Benutzung

  • Verlegung in Ausgleichsmasse
  • Fußbodenheizung für trockene Räume und Feuchträume
  • Fußbodenheizung für Klinker- und Natursteinböden sowie Kunststoffbeläge
  • Flera effekter
    Mehrere Leistungen
  • Nät
    Netz
  • Effektive Verlegung mit selbstklebender Matte
  • Dünne Kabelkonstruktion für eine niedrige Bauhöhe
  • Heizkabel mit halogenfreier Außenhülse

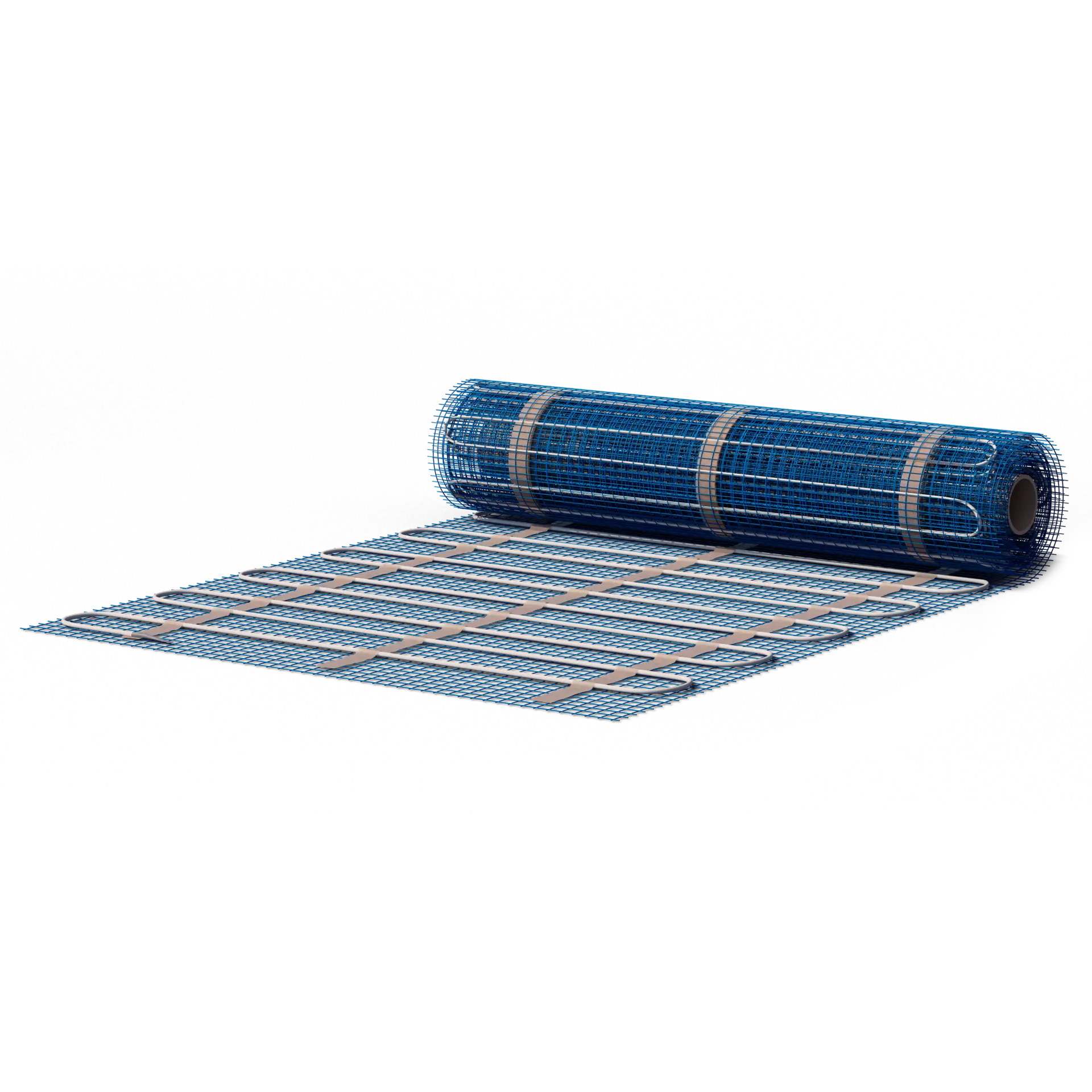

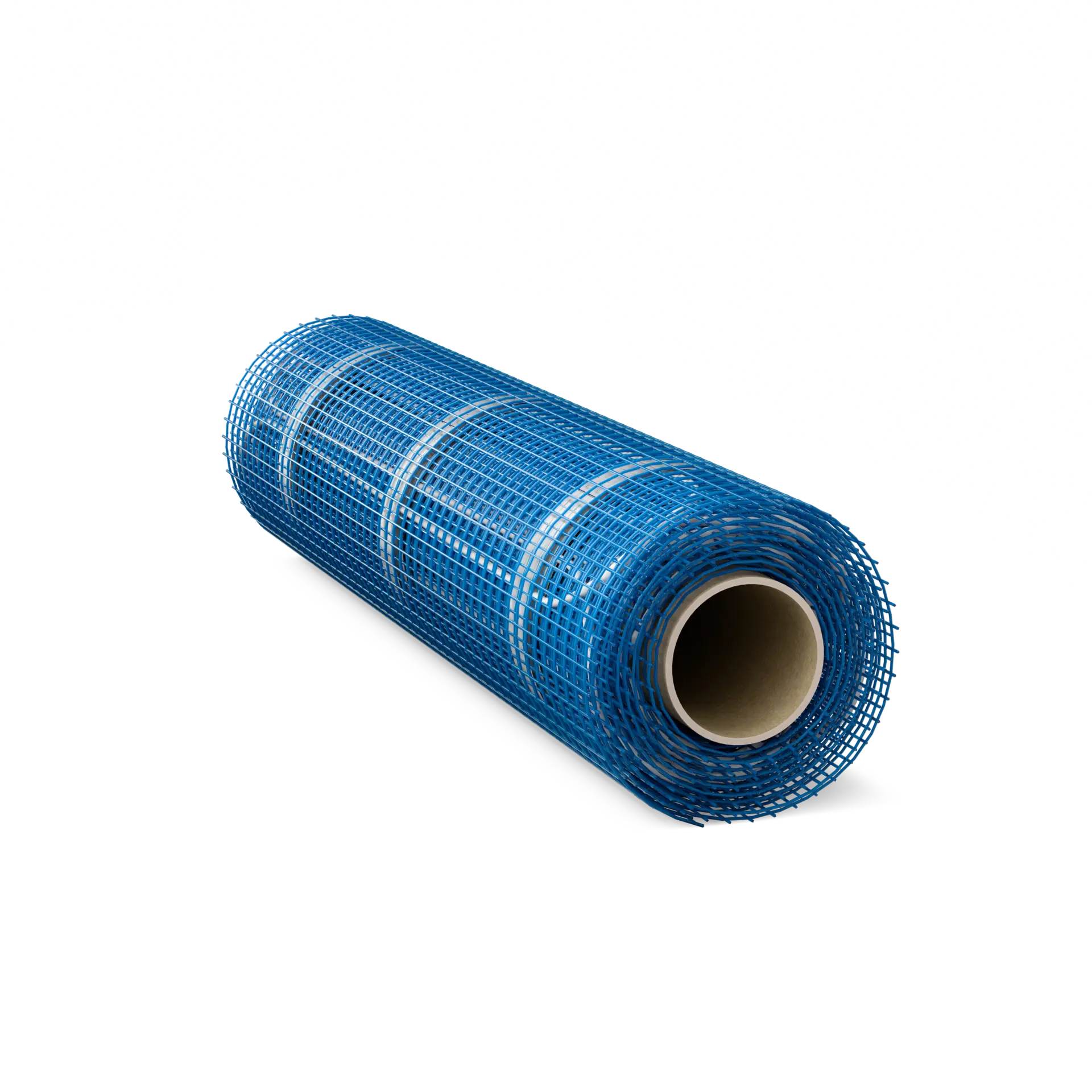

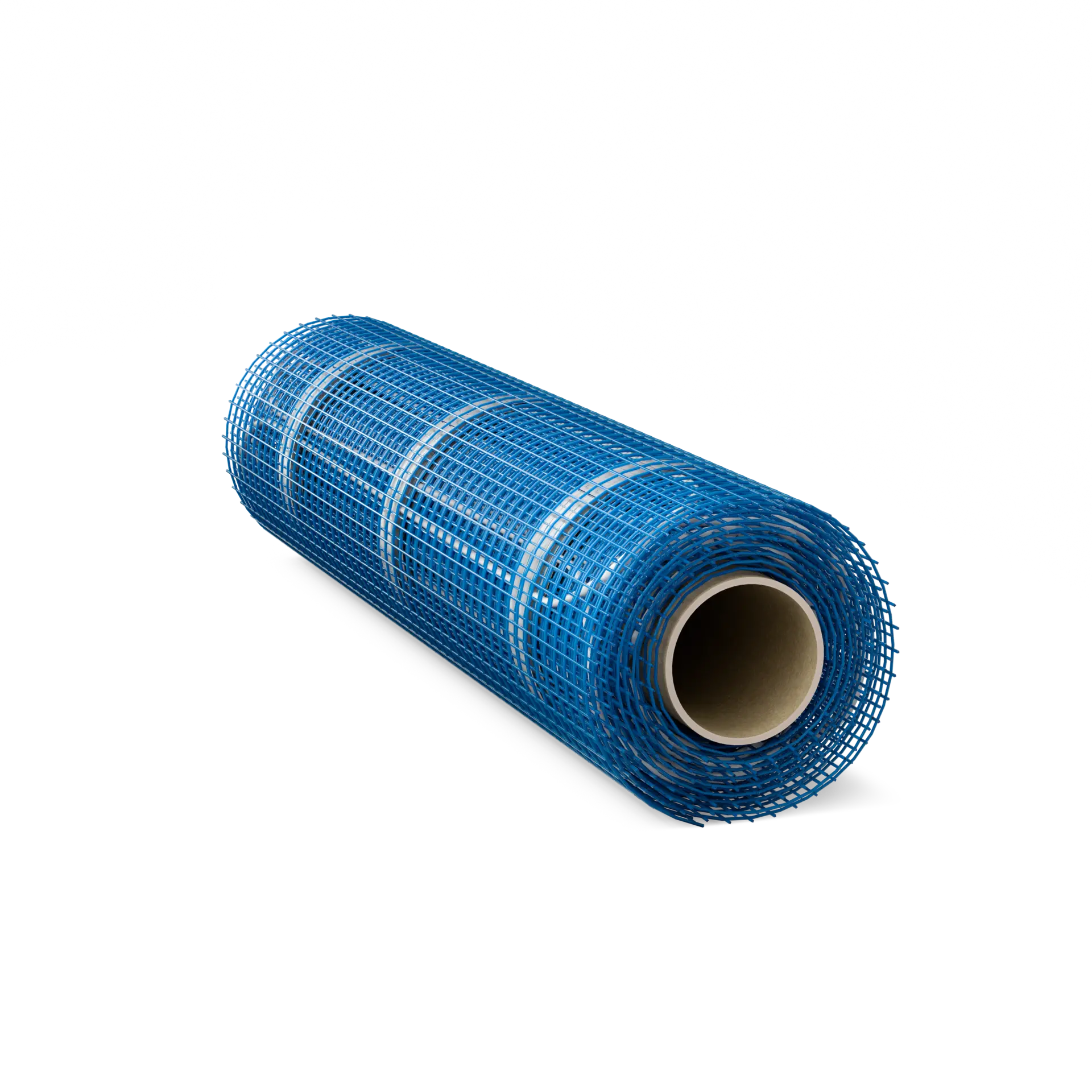

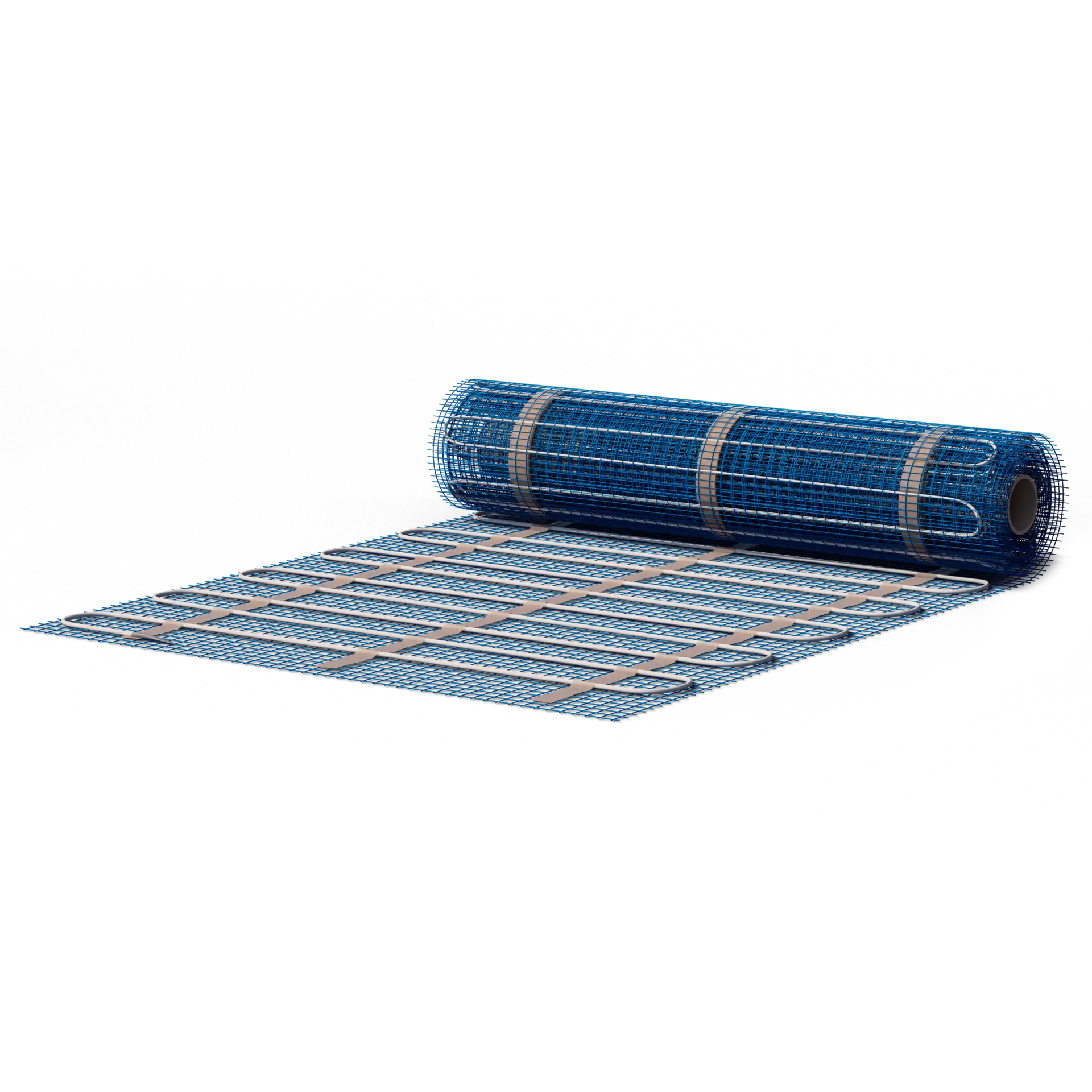

Die Bodenheizmatte wird am besten auf offenen und regelmäßigen Flächen mit einem Belag aus Klinker oder Naturstein eingesetzt. Die Matte lässt sich in einem einzigen Arbeitsschritt installieren und kann zugeschnitten und angewinkelt werden. Das Heizkabel ist mit festem Mitteabstand auf einem selbstklebenden, alkalibeständigen Glasfasernetz montiert.

Installation

Platzierung des Fühlerschlauchs

Der Fühlerschlauch und das Rohr werden nebeneinander in einer Aussparung in der Wand platziert.

Die Verbindungsstelle zwischen Heizkabel und Anschlusskabel muss eingegossen werden und darf weder in der Wand noch im Rohr verlegt werden und auch nicht gebogen werden. Die nächste Biegung muss mindestens 10 cm von der Verbindungsstelle entfernt sein.


Ausrollen der Matte

Die Matte bis zur gegenüberliegenden Wand ausrollen. Das Netz aufschneiden, ohne das Kabel zu beschädigen, und zurückrollen. Beim Aufschneiden des Netzes dürfen die Kabel nicht näher als 5 cm beieinanderliegen.

Montage von Thermoflex

Die Matte darf nicht unter fest eingebautem Mobiliar, wie z. B. Toilettenbecken, verlegt werden. Eine Schlaufe des Netzes aufschneiden und freilegen, um daran vorbeizuführen. Eine weitere Schlaufe abschneiden und das Kabel verlegen. Dies ermöglicht es, die Thermoflex-Matte in der richtigen Richtung auszurollen.

Bitte beachten Sie, dass diese vereinfachten Anweisungen als Orientierung für Sie als Installateur gedacht sind und nicht als Bedienungsanleitung zu verstehen sind. Lesen Sie die Anleitung vor der Installation dieses Produkts.

Thermoflex

Spezifikationen

Spezifikation Daten
Anschlussspannung 230 V
Anschlusskabel H05-Z1Z1F
Länge Anschlusskabel 2,5 m
Anzahl Leiter 3 St.
Durchmesser 4 mm
Leistung 60 W/m², 120 W/m², 160 W/m²
Enthält besonders besorgniserregende Stoffe gemäß REACH Nein
Installationstemperatur, min. 18 °C
Dämmmaterial, Mitte XLPE
Dämmmaterial, innen ETFE
Dämmmaterial, außen PE/EVA
Kabelart Einleiter mit Serienwiderstand und Abschirmung
Schutzart IP67
Matte Alkalibeständiges Glasfasernetz
Schutzleiter Aluminiumfolie
UV-Beständigkeit Nein

Das Produkt ist enthalten in:

Thermoflex Kit 500

Thermoflex Kit 300

Thermoflex Kit 200

Dokumente

Garantie

















12-jährige Produktgarantie bei Materialfehlern. Für den im Satz enthaltenen Thermostat gilt eine 5-jährige Produktgarantie. Die Garantiedauer für die Fußbodenheizung wird auf 25 Jahre verlängert, wenn die Installation durch einen zugelassenen Elektrofachbetrieb erfolgt und im Onlineservice Garantera von Ebeco dokumentiert wird.

Unsere Garantiebedingungen

Installation

Selbstklebende Heizmatte auf einem alkalibeständigen Glasfasernetz mit festem Mittenabstand. Sie lässt sich in einem einzigen Arbeitsschritt installieren und kann zugeschnitten und angewinkelt werden.

Bodenbelag

Thermoflex kann unter den gängigsten Bodenbelägen wie Fliesen- und Natursteinböden, Holz- und Laminatböden sowie Kunststoffbelag verlegt werden.

Erkundigen Sie sich beim Lieferanten des Bodenbelags, ob sich das Material für die Verwendung mit einer Fußbodenheizung eignet.

Untergrund für den Estrich

Thermoflex wird auf Beton-, Gips- oder Spanplattenbodenkonstruktionen mit einer geeigneten Nivellierungsmasse bei Mindeststrichdicke verlegt.

Bei nicht isolierten Betonböden direkt auf der Erde empfiehlt sich immer eine zusätzliche Dämmung. Außerdem sollte die Heizung im Sommer nicht komplett abgeschaltet werden, um einem umgekehrten Feuchtetransport entgegenzuwirken.

Eine detaillierte Anleitung entnehmen Sie bitte dem Handbuch.

Installierte Leistung

Der Leistungsbedarf des Raumes hängt von der Qualität seiner Isolierung, von seiner Luftwechselrate und von der Außentemperatur ab. Darüber hinaus sind die nachfolgenden Kriterien zu beachten.

Maximale Installationsleistung für verschiedene Untergründe:

  • Auf Betonuntergrund: 160 W/m²
  • Auf brennbaren Untergründen: 120 W/m²

Maximale Installationsleistung für verschiedene Bodenbeläge:

  • Fliesen-/Natursteinböden: 160 W/m²
  • Holz- und Laminatböden sowie Kunststoffbeläge: 75 W/m²

Eine detaillierte Anleitung entnehmen Sie bitte dem Handbuch.

Beispiele für Konstruktionen

Estrich:

  1. Vorhandener Boden (Span-/Gipsplatte oder Beton), evt. mit Dämmplatte Thermo Board
  2. Grundierung
  3. Thermoflex
  4. Estrich/Fliesenkleber
  5. Fliesen
