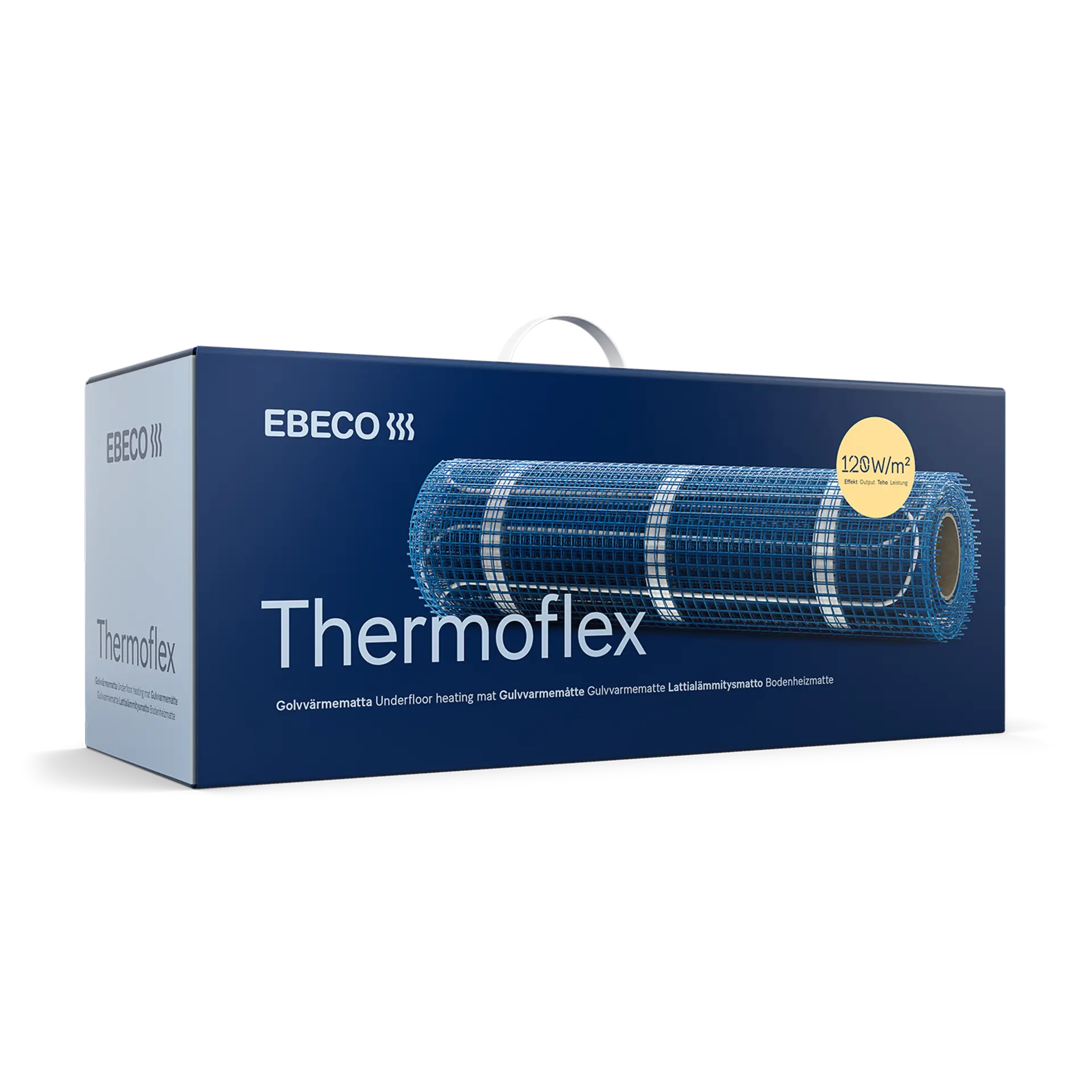

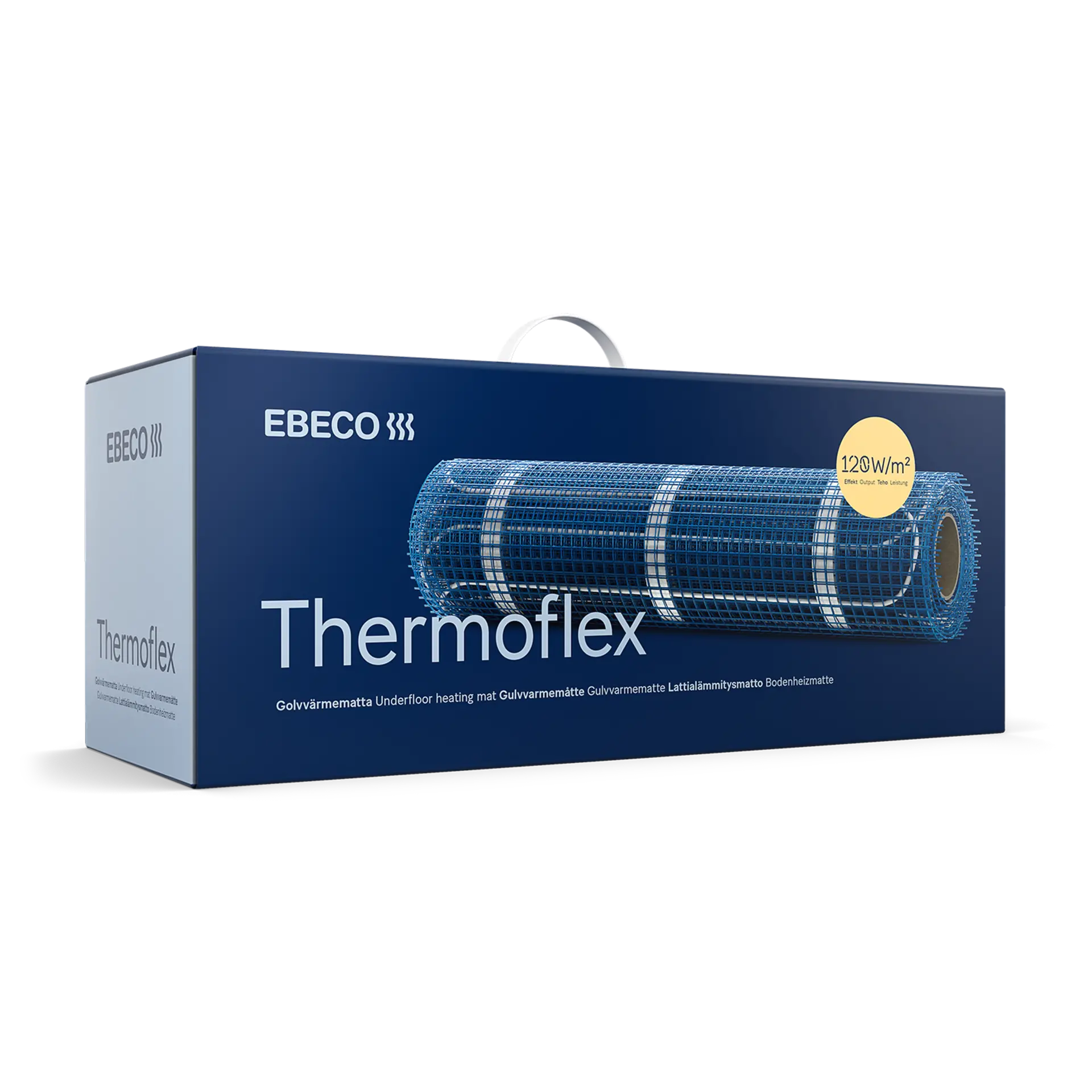

Thermoflex

Varmekabel med seriemodstand på selvklæbende måtte

Anvendelse

  • Placeres i afretningsmasse
  • Gulvvarme til både vådrum og tørre rum
  • Gulvvarme til klinkegulve, naturstensgulve og plastgulve
  • Flera effekter
    Flere effekter
  • Nät
    Net
  • Effektiv installation med selvklæbende måtte
  • Tynd kabelkonstruktion, der giver lav byggehøjde
  • Varmekabel med halogenfri yderkappe

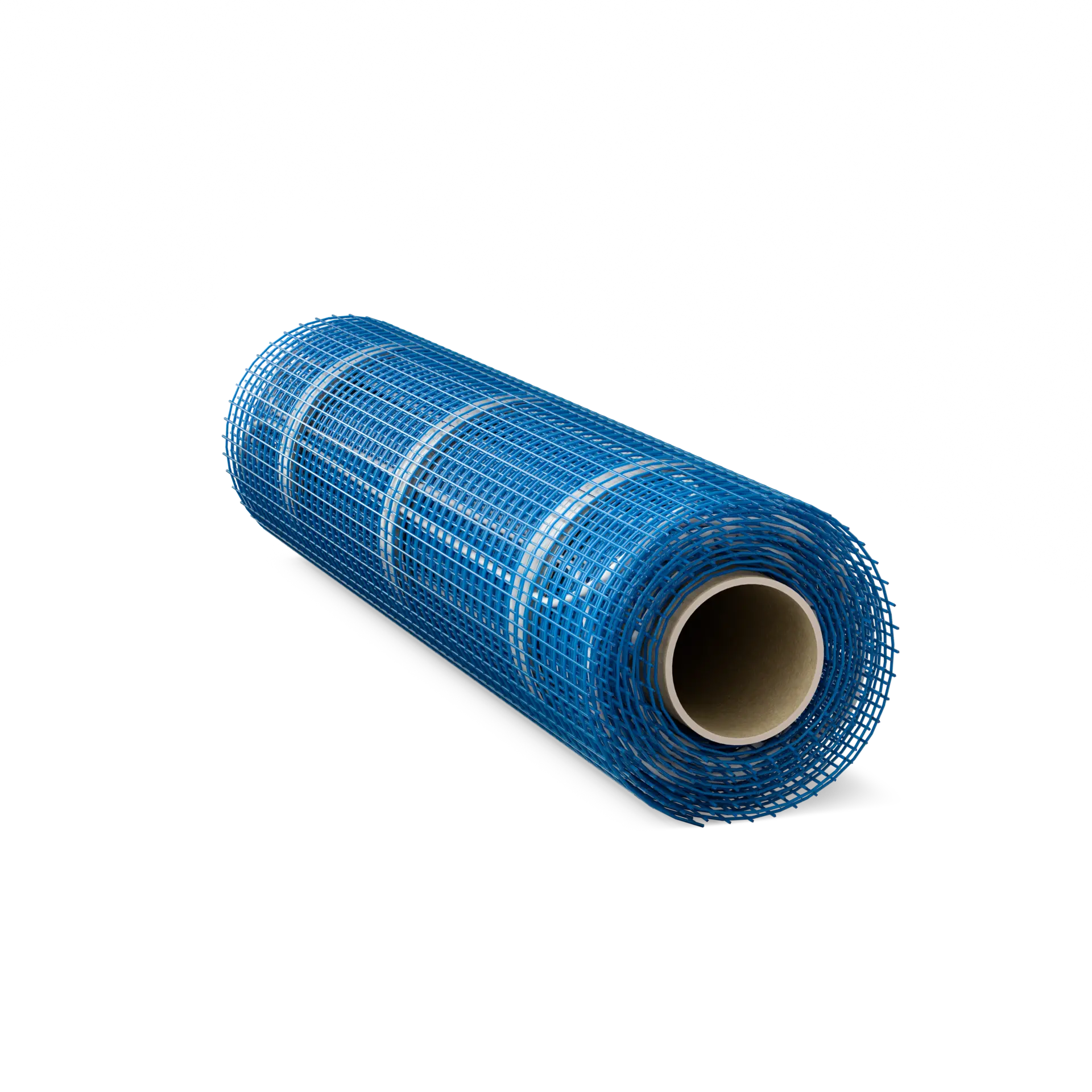

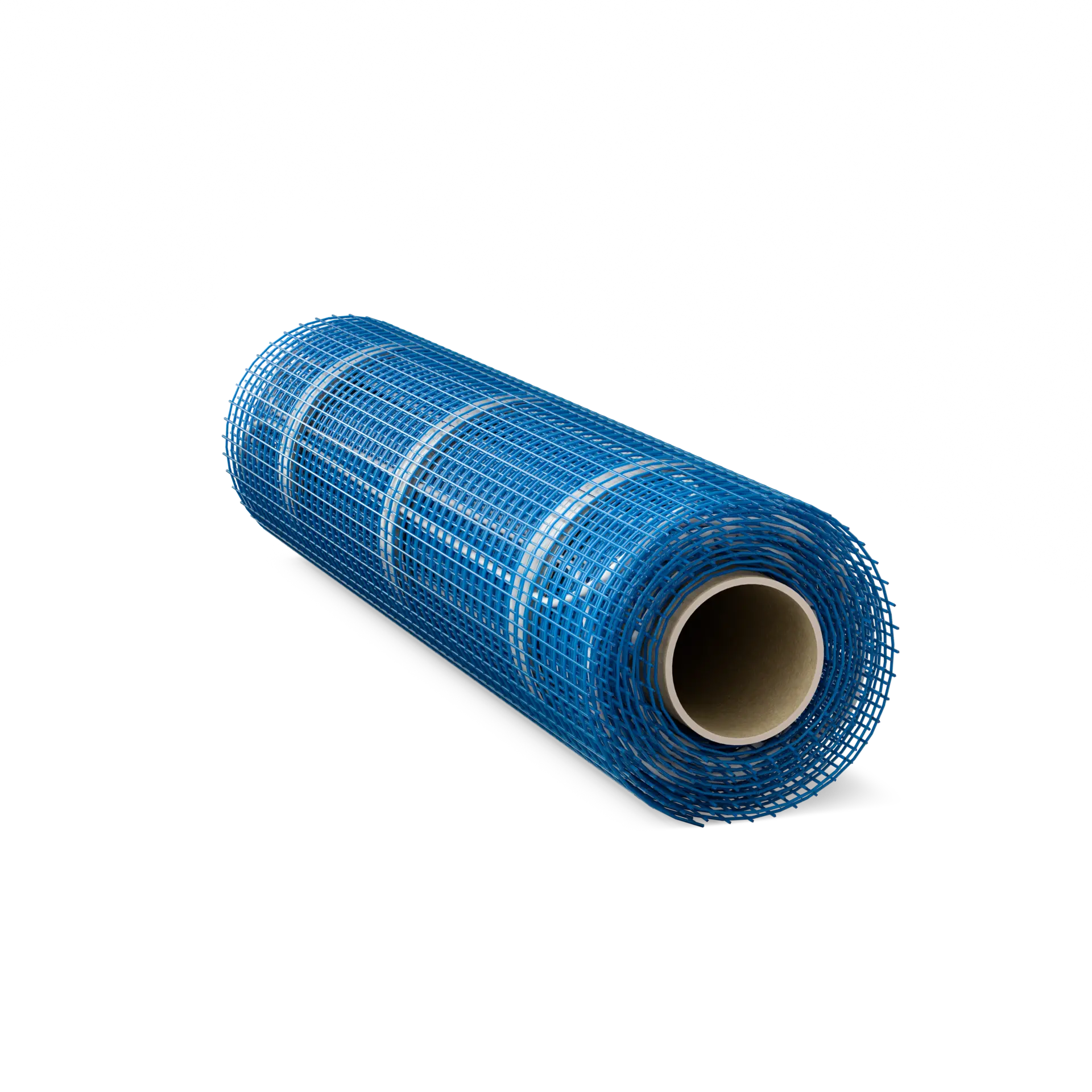

Gulvvarmemåtten kan med fordel bruges til åbne, regelmæssige flader med overfladebelægning af fliser eller natursten. Måtten installeres nemt i én arbejdsgang og kan skæres til og vinkles. Varmekablet er monteret på et selvklæbende, alkaliebestandigt glasfibernet med fast c/c-afstand.

Installation

Placering af givarslange

Givarslangen og røret placeres ved siden af hinanden i en udsparing i væggen.

Samlingen mellem varme- og tilslutningskablen skal støbes ind og må ikke lægges i væg eller i rør, og må heller ikke bøjes. Den nærmeste bøjning skal være mindst 10 cm fra samlingen.

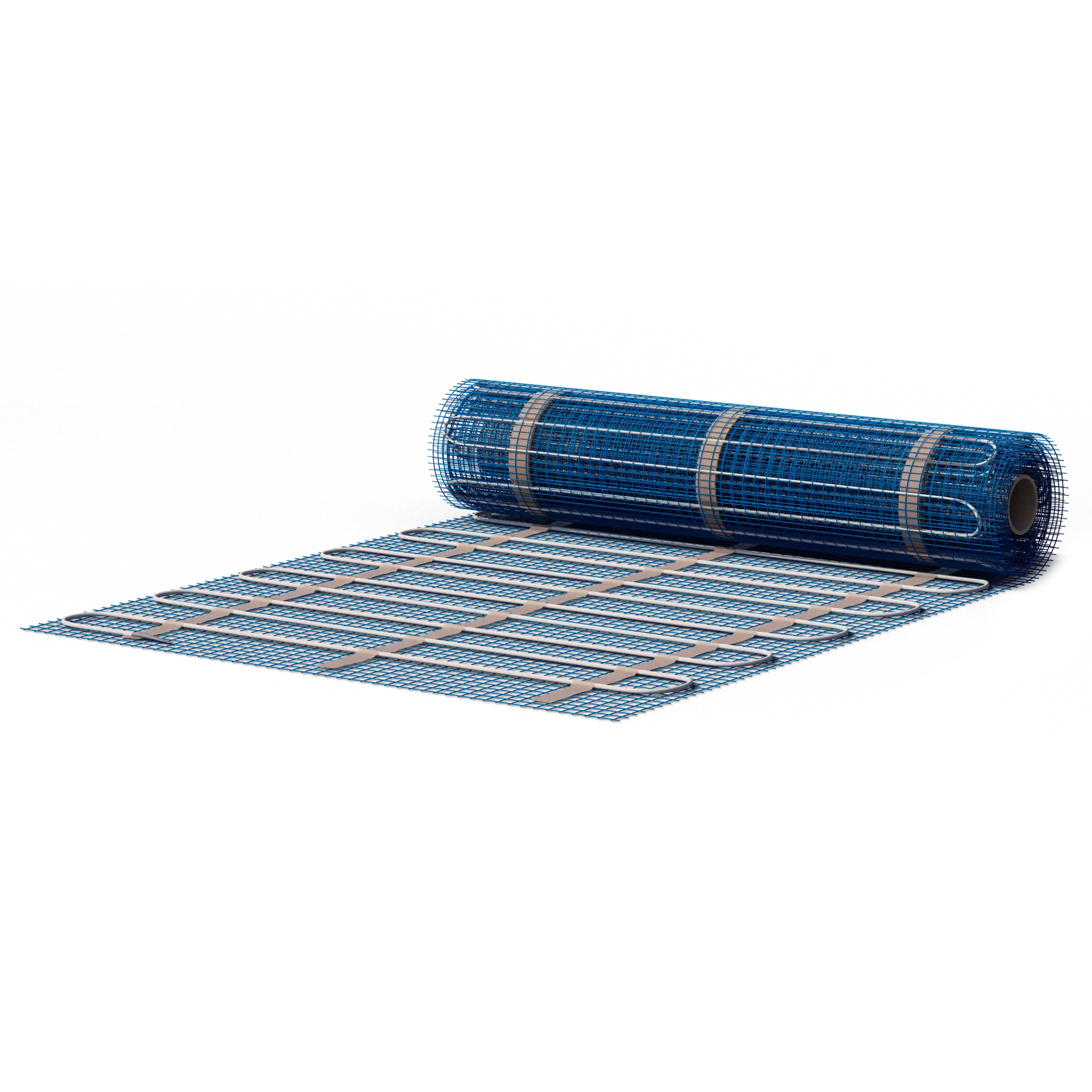

Udrulning af måtte

Rul måtten ud til den modsatte væg. Klip i nettet uden at beskadige kablen, og rul tilbage. Ved opklipning af nettet må kablerne ikke ligge tættere på hinanden end 5 cm.

Montering af Thermoflex

Måtten må ikke lægges under fast inventar som f.eks. toiletter. Klip op og frigør én omgang af nettet, og gå forbi. Klip endnu én omgang fri, og læg kablen. Dette er for at Thermoflex-måtten kan rulles ud i den rigtige retning.

Bemærk, at disse forenklede instruktioner er til vejledning for dig som installatør og ikke må betragtes som en installationsmanual. Læs manualen ved installation af dette produkt.

Thermoflex

Artikelliste

Artikelnummer Bredde (m) Længde (m) Flade (m²) Effekt (W) Effekt (W/m²) Resistans (Ω nominel) Tilslutningskabel (mm²)
8961000 0,5 2,6 1,3 80 60 661,3 1,0
8961001 0,5 4,2 2,1 125 60 423 1,0
8961002 0,5 5,6 2,8 170 60 311 1,0
8961003 0,5 7,2 3,6 215 60 246 1,0
8961004 0,5 8,8 4,4 265 60 199 1,0
8961005 0,5 10,8 5,4 325 60 162 1,0
8961006 0,5 13,2 6,6 395 60 134 1,0
8960579 0,5 2,5 1,25 150 120 352,7 1,0
8960580 0,5 3,4 1,7 200 120 264,5 1,0
8960582 0,5 4,2 2,1 250 120 211,6 1,0
8960584 0,5 5,4 2,7 340 120 155,6 1,0
8960585 0,5 6,8 3,4 410 120 129 1,0
8960586 0,5 7,8 3,9 480 120 110,2 1,0
8960588 0,5 8,8 4,4 530 120 99,8 1,0
8960590 0,5 10,8 5,4 640 120 82,7 1,0
8960592 0,5 13,2 6,6 780 120 67,8 1,0
8960594 0,5 15,8 7,9 940 120 56,3 1,0
8960595 0,5 19,2 9,6 1170 120 45,2 1,0
8960596 0,5 23 11,5 1380 120 38,3 1,0
8960598 0,5 28 14 1700 120 31,1 1,0
8961200 0,5 2 1 165 160 325 1,0
8961201 0,5 2,8 1,4 220 160 238 1,0
8961202 0,5 3,4 1,7 275 160 194 1,0
8961203 0,5 4,4 2,2 365 160 146 1,0
8961204 0,5 5,4 2,7 430 160 123 1,0
8961205 0,5 6,4 3,2 510 160 104 1,0
8961206 0,5 7,2 3,6 580 160 91 1,0
8961207 0,5 8,8 4,4 690 160 77 1,0
8961208 0,5 10,8 5,4 870 160 61 1,0
8961209 0,5 13 6,5 1030 160 52 1,0
8961210 0,5 15,8 7,9 1270 160 42 1,0
8961211 0,5 18,6 9,3 1480 160 36 1,0
8961212 0,5 23 11,5 1840 160 29 1,0
8961213 0,5 27,8 13,9 2230 160 24 1,0

Specifikationer

Specifikation Data
Tilslutningsspænding 230 V
Tilslutningskabel H05-Z1Z1F
Længde tilslutningskabel 2,5 m
Antal ledere 3 stk.
Diameter 4 mm
Effekt 60 W/m², 120 W/m², 160 W/m²
Indeholder SVHC-stoffer i henhold til REACH Nej
Installationstemperatur, min. 18 °C
Isoleringsmateriale midten XLPE
Isoleringsmateriale indvendigt ETFE
Isoleringsmateriale udvendigt PE/EVA
Kabeltype Skærmet 1-leder-kabel med seriemodstand
Kapslingsklasse IP67
Måtte Alkalibestandigt glasfibernet
Beskyttelsesleder Aluminiumfolie
UV-bestandighed Nej

Garanti

















12 års produktgaranti i tilfælde af materialefejl. For termostaten i sættet gælder 5 års produktgaranti. Garantiperioden for gulvvarmen forlænges til 25 år, hvis installationen er udført af en autoriseret elinstallatør og dokumenteret i Ebecos tjeneste Garantera.
