Thermoflex Kit 200

Golvvärmekit med självhäftande värmekabelmatta och termostat

Användning

Förläggs i avjämningsmassa
Golvvärme för både våtrum och torra utrymmen
Golvvärme för klinker-, naturstensgolv och plastmatta

Nät
EB-Therm 205
120 W/m²

Allt som krävs för installation ingår
Effektiv förläggning med självhäftande matta
Termostat med energisparprogram

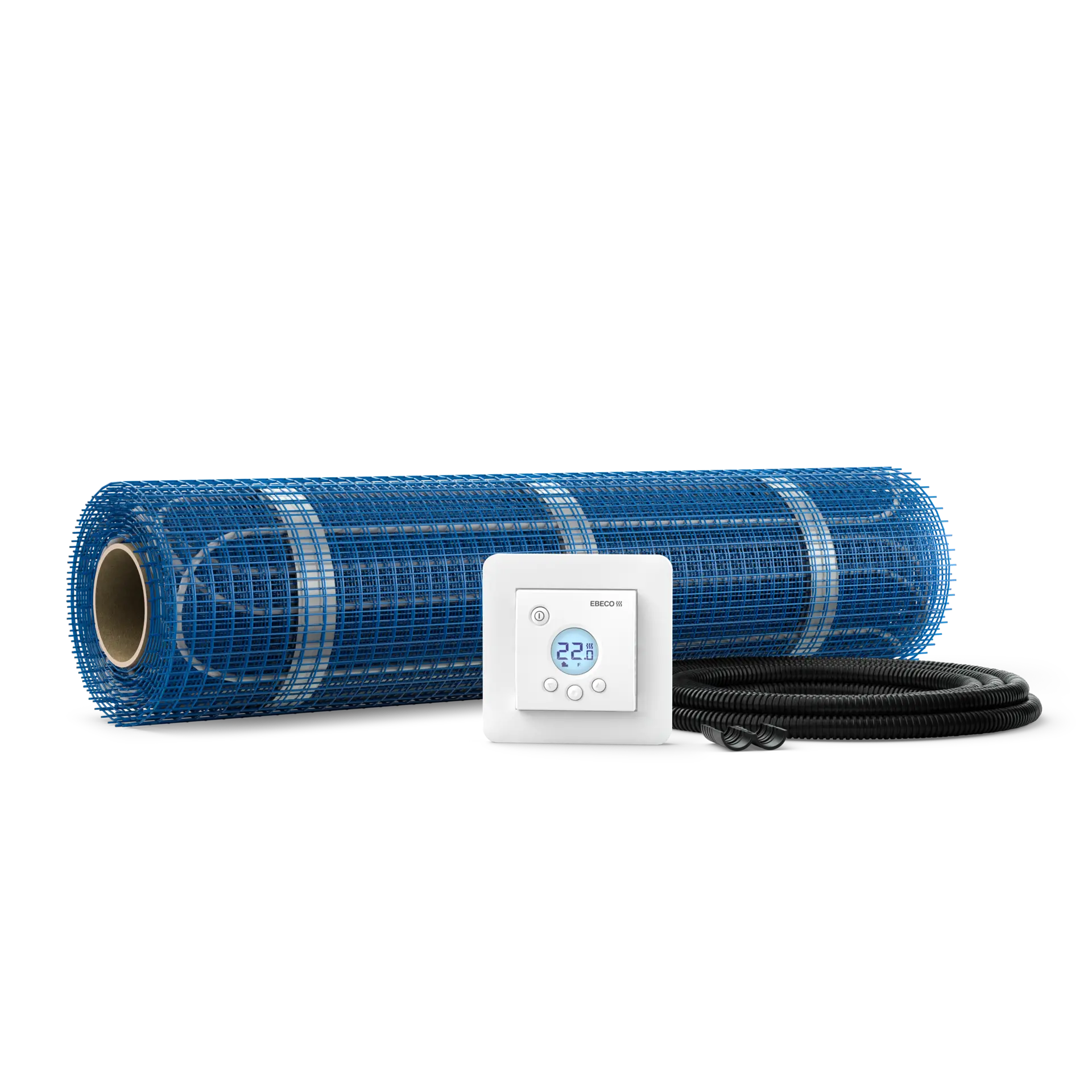

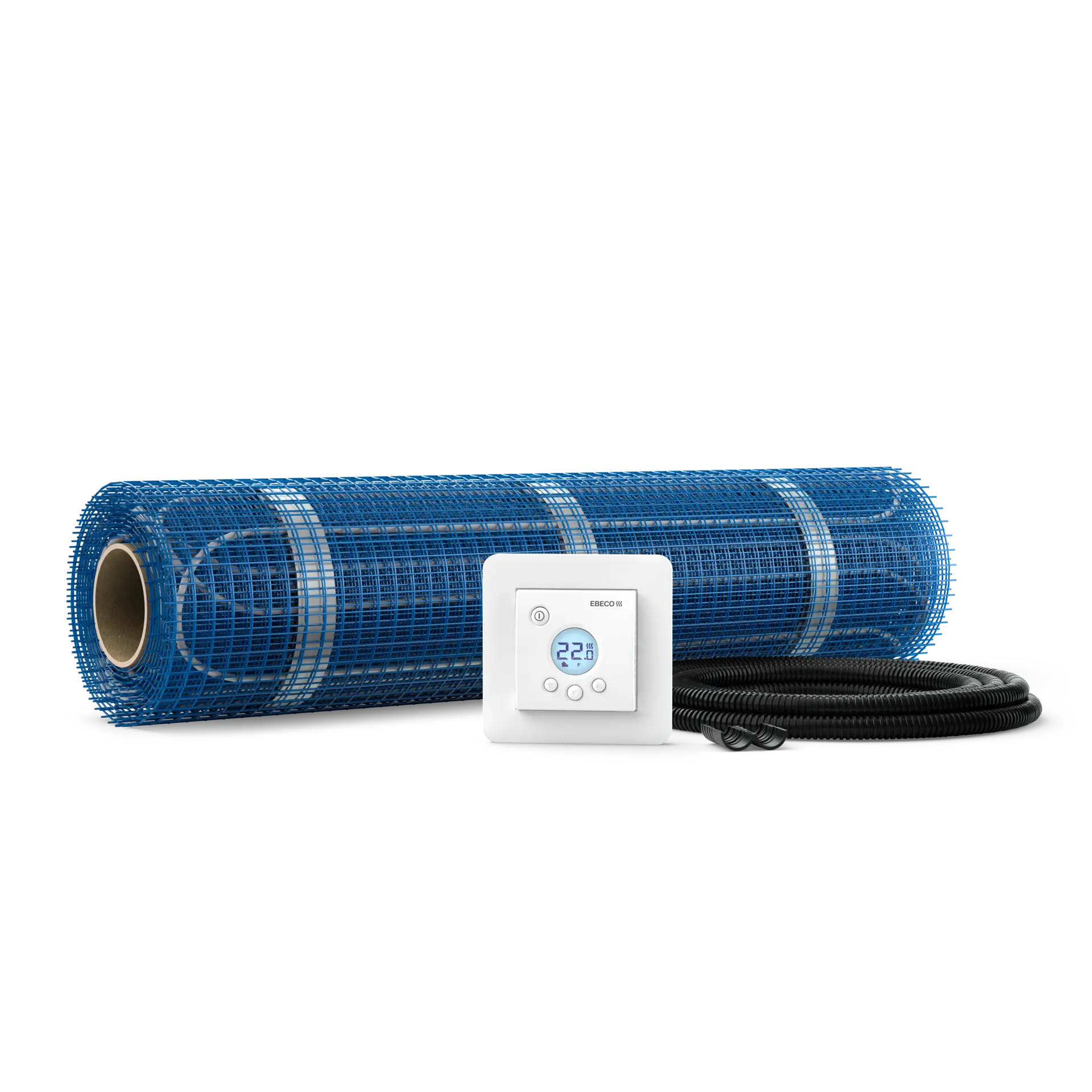

Komplett kit för golvvärme till klinker-, naturstensgolv och plastmatta. Värmekabeln är monterad på ett självhäftande, alkaliebeständigt glasfibernät med fast c/c-avstånd. Den installeras enkelt i ett och samma moment och kan klippas och vinklas. Kitet innehåller värmekabelmatta, termostaten EB-Therm 205 med två olika energisparprogram samt givarslang och varningsskylt.

Installation

Placering av givarslang

Givarslangen och röret placeras bredvid varandra i en urtagning i väggen.

Skarven mellan värme- och anslutningskabeln skall gjutas in och får ej förläggas i vägg eller i rör, ej heller krökas. Närmaste böj skall vara minst 10 cm från skarven.

Utrullning av matta

Rulla ut mattan till motsatta väggen. Klipp upp nätet utan att skada kabeln och rulla tillbaka. Vid uppklippning av nätet får inte kablarna ligga närmare varandra än 5 cm.

Montering av Thermoflex

Mattan får inte läggas under fast inredning som t.ex. toalettstolar. Klipp upp och frilägg ett slag på nätet och gå förbi. Klipp loss ytterligare ett slag och förlägg kabeln. Detta för att Thermoflexmattan ska kunna rullas ut på rätt håll.

Notera att dessa förenklade instruktioner är för att visa dig som installatör och skall ej ses som en instruktionsmanual. Läs manualen vid installation av denna produkt.

Thermoflex Kit 200

Specifikationer

Specifikation	Data
Anslutningsspänning	230 V
Anslutningskabel	H05-Z1Z1F
Längd anslutningskabel	2,5 m
Antal ledare	3 st
Diameter	4 mm
Effekt	120 W/m²
Innehåller SVHC ämnen enligt REACH	Nej
Installationstemperatur, min.	18 ºC
Isoleringsmaterial mellan	XLPE
Isoleringsmaterial inre	ETFE
Isoleringsmaterial yttre	XLPE
Kabeltyp	Serieresistiv 1-ledare med skärm
Kapslingsklass	Termostat: IP21, Kabel: IP67
Matta	Alkalibeständigt glasfibernät
Skyddsledare	Aluminiumfolie
Termostat	EB-Therm 205
UV-beständighet	Nej

I förpackningen ingår följande:

EB-Therm 205

Thermoflex

Givarslang

Dokument

Garanti

12 års produktgaranti vid materialfel. För termostaten i kitet gäller 5 års produktgaranti. Garantitiden på golvvärmen förlängs till 25 år om installationen är utförd av en auktoriserad elinstallatör och dokumenterad i Ebecos tjänst Garantera.

Våra garantivillkor
