Thermoflex Kit 200

Gulvvarmesett med selvheftende varmekabelmatte og termostat

Bruk

  • Legges i avrettingsmasse
  • Gulvvarme for både våtrom og tørre rom
  • Gulvvarme for flis-, natursteins- og vinylgulv
  • Nät
    Nett
  • EB-Therm 205
    EB-Therm 205
  • 120 W/m²
    120 W/m²
  • Inneholder alt som kreves for installasjonen
  • Effektiv legging med selvklebende matte
  • Termostat med energispareprogram

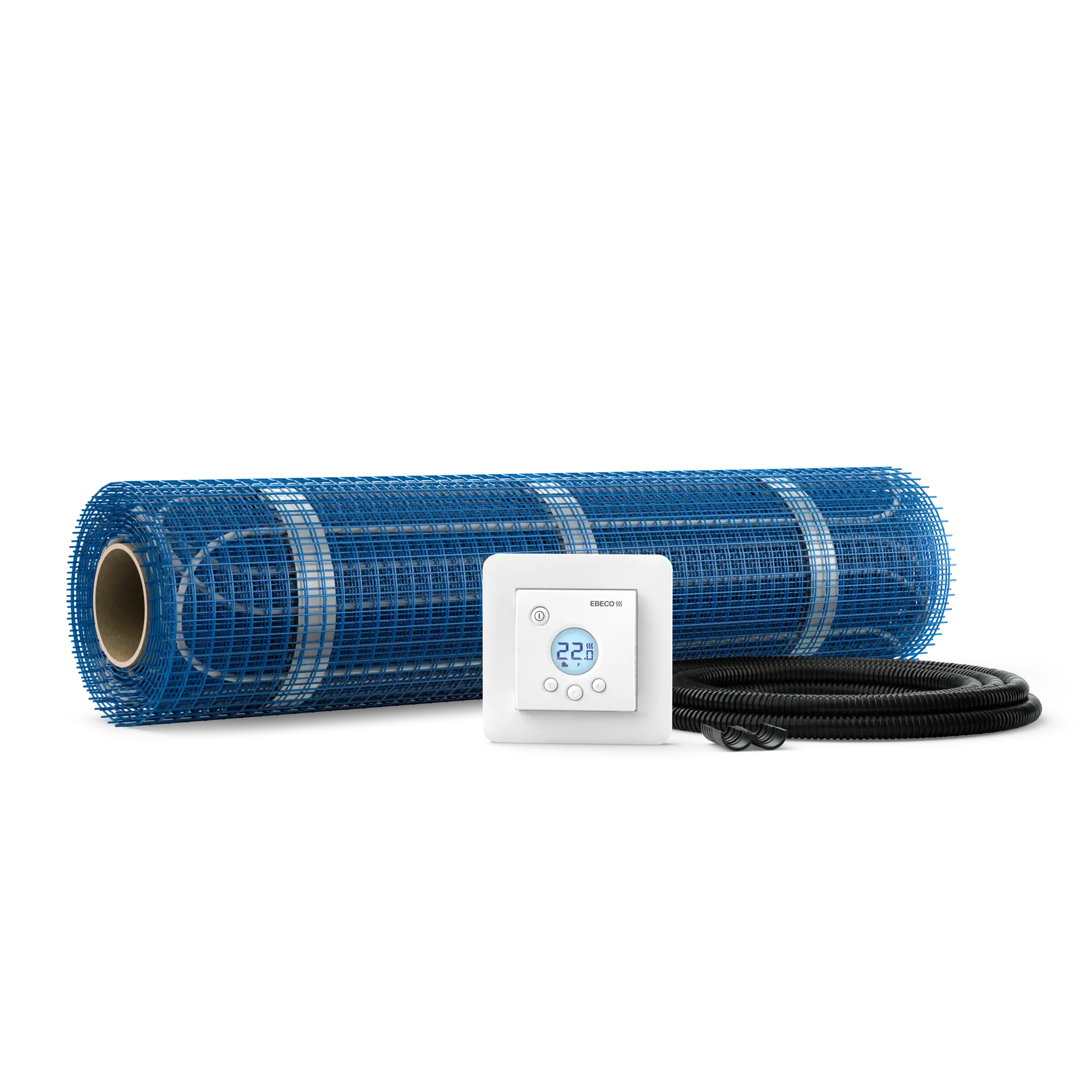

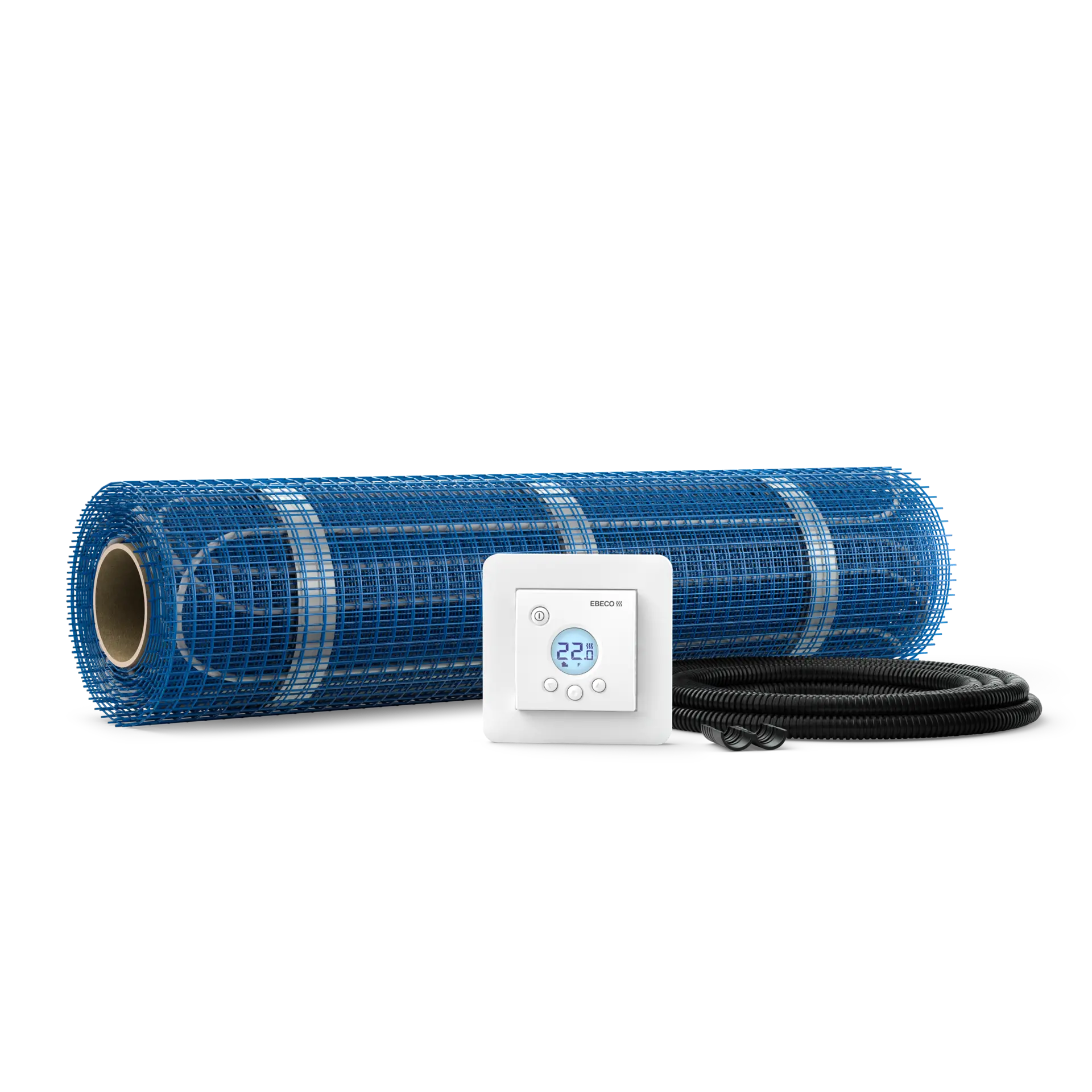

Komplett sett for gulvvarme til flis-, natursteins- og vinylgulv. Varmekabelen er montert på en selvklebende, alkaliebestandig glassfibermatte med fast c/c-avstand. Den installeres enkelt i ett og samme moment og kan klippes og vinkles. Settet inneholder varmekabelmatte, termostaten EB-Therm 205 med to ulike energispareprogrammer samt giverslange og varselskilt.

Installation

Plassering av følerslange

Følerslangen og røret plasseres ved siden av hverandre i en utsparingen i veggen.

Skjøten mellom varme- og tilkoblingskabelen skal støpes inn og må ikke legges i vegg eller i rør, og heller ikke bøyes. Nærmeste bøy skal være minst 10 cm fra skjøten.

Utrulling av matte

Rull ut matten til motsatt vegg. Klipp opp nettet uten å skade kabelen og rull tilbake. Ved oppklipping av nettet må ikke kablene ligge nærmere hverandre enn 5 cm.

Montering av Thermoflex

Matten må ikke legges under fast inventar som f.eks. toalettstoler. Klipp opp og frigjør et slag på nettet og gå forbi. Klipp løs ytterligere et slag og legg kabelen. Dette for at Thermoflex-matten skal kunne rulles ut i riktig retning.

Merk at disse forenklede instruksjonene er ment å veilede deg som installatør, og skal ikke betraktes som en instruksjonsmanual. Les manualen ved installasjon av dette produktet.

Thermoflex Kit 200

Artikkelliste

Artikkelnummer EL-nummer Bredde (m) Lengde (m) Overflate (m²) Effekt (W) Effekt (W/m²) Motstand (Ω nominell) Tilkoblingskabel (mm²)
8960230 1041750 0,5 2,5 1,25 150 120 352,7 1,0
8960232 1041751 0,5 3,4 1,7 200 120 264,5 1,0
8960234 1041752 0,5 4,2 2,1 250 120 211,6 1,0
8960236 1041753 0,5 5,4 2,7 340 120 155,6 1,0
8960238 1041754 0,5 6,8 3,4 410 120 129 1,0
8960240 1041755 0,5 7,8 3,9 480 120 110,2 1,0
8960242 1041756 0,5 8,8 4,4 530 120 99,8 1,0
8960244 1041757 0,5 10,8 5,4 640 120 82,7 1,0
8960246 1041758 0,5 13,5 6,6 780 120 67,8 1,0
8960248 1041759 0,5 15,8 7,9 940 120 56,3 1,0
8960249 1041760 0,5 19,2 9,6 1170 120 45,2 1,0
8960250 1041761 0,5 23 11,5 1380 120 38,3 1,0
8960252 1041762 0,5 28 14 1700 120 31,1 1,0
Tilleggssett
Artikkelnummer EL-nummer Bredde (m) Lengde (m) Overflate (m²) Effekt (W) Effekt (W/m²) Motstand (Ω nominell) Tilkoblingskabel (mm²)
8960596 1041763 0,5 23 11,5 1380 120 38,3 1,0
Tilleggssett uten termostat.

Spesifikasjoner

Spesifikasjon Data
Tilkoblingsspenning 230 V
Tilkoblingskabel H05-Z1Z1F
Lengde Tilkoblingskabel 2,5 m
Antall ledere 3 stk.
Diameter 4 mm
Effekt 120 W/m²
Inneholder SVHC-stoffer ifølge REACH Nei
Installasjonstemperatur, min. 18 ºC
Isoleringsmateriale midtre XLPE
Isoleringsmateriale indre ETFE
Isoleringsmateriale ytre XLPE
Kabeltype Serieresistiv 1-leder med skjerm
Kapslingsklasse Termostat: IP21, kabel: IP67
Matte Alkaliebestandig glassfibernett
Beskyttelsesleder Aluminiumsfolie
Termostat EB-Therm 205
UV-bestandighet Nei

Pakken inneholder følgende:

EB-Therm 205

EB-Therm 205

EB-Therm 205

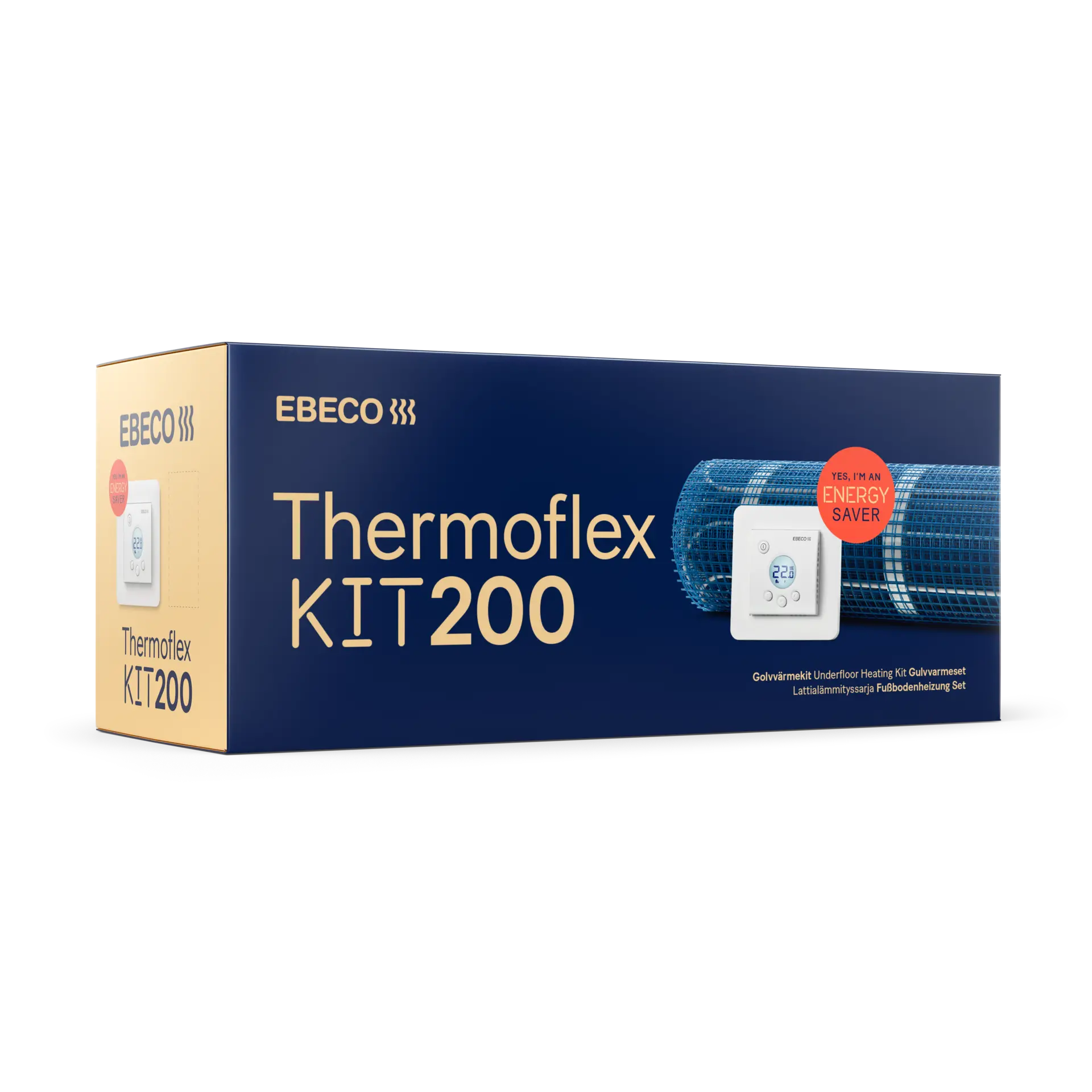

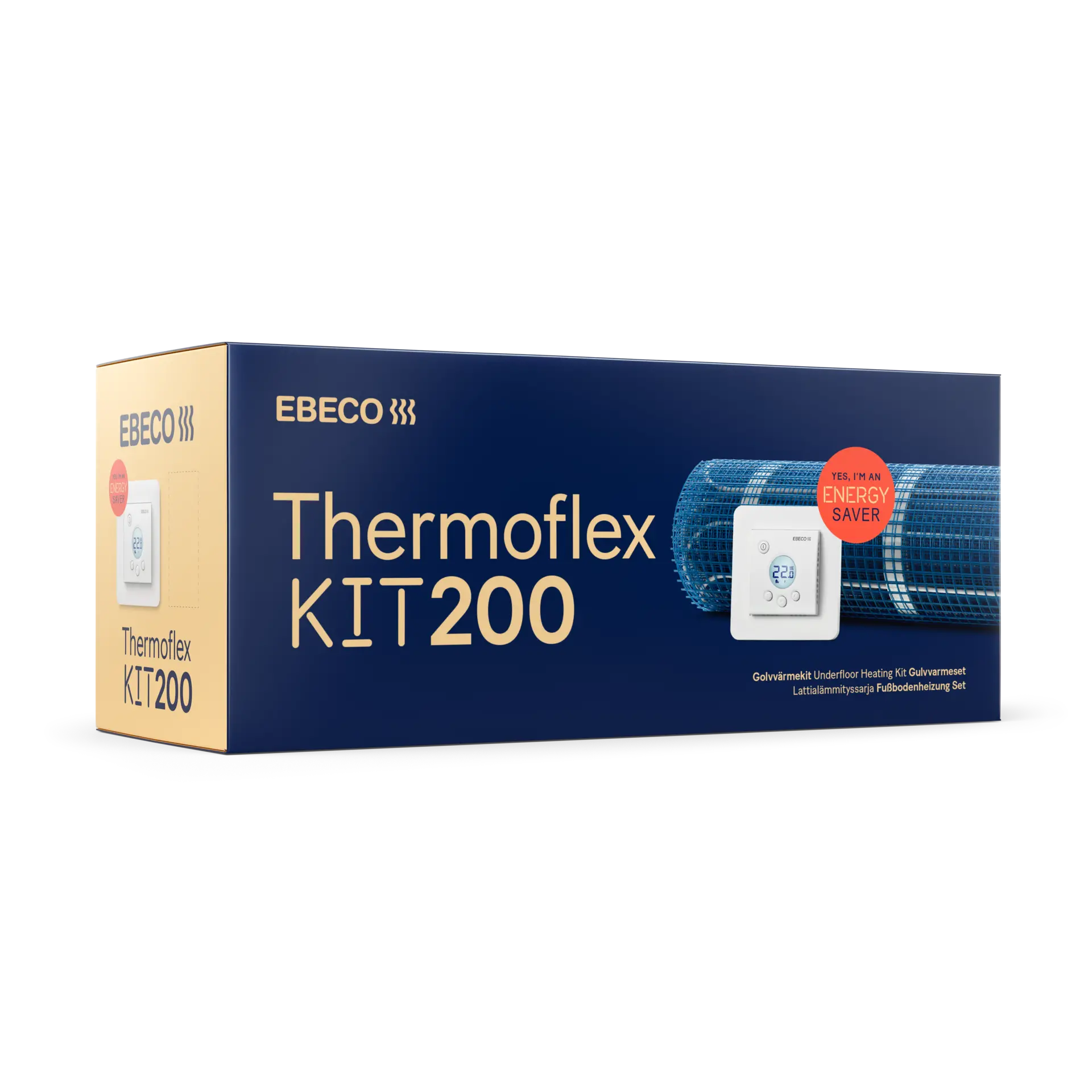

Thermoflex förpackning

Thermoflex

Thermoflex
Givarslang med varningsskylt

Giverslange

Giverslange

Garanti

















12 års produktgaranti ved materialfeil. For termostaten i settet gjelder 5 års produktgaranti. Garantitiden på gulvvarmen utvides til 25 år hvis installasjonen utføres av en autorisert elektroinstallatør og dokumenteres i Ebecos tjeneste Garantera.
