Thermoflex Kit 500

Gulvvarmesett med selvheftende varmekabelmatte og termostat

Bruk

  • Legges i avrettingsmasse
  • Gulvvarme for både våtrom og tørre rom
  • Gulvvarme for flis-, natursteins- og vinylgulv
  • Flera effekter
    Flere effekter
  • EB-Therm 500
    EB-Therm 500
  • Nät
    Nett
  • Inneholder alt som kreves for installasjonen
  • Effektiv legging med selvklebende matte
  • WiFi READY: Mulighet til å koble termostaten til Wi-Fi

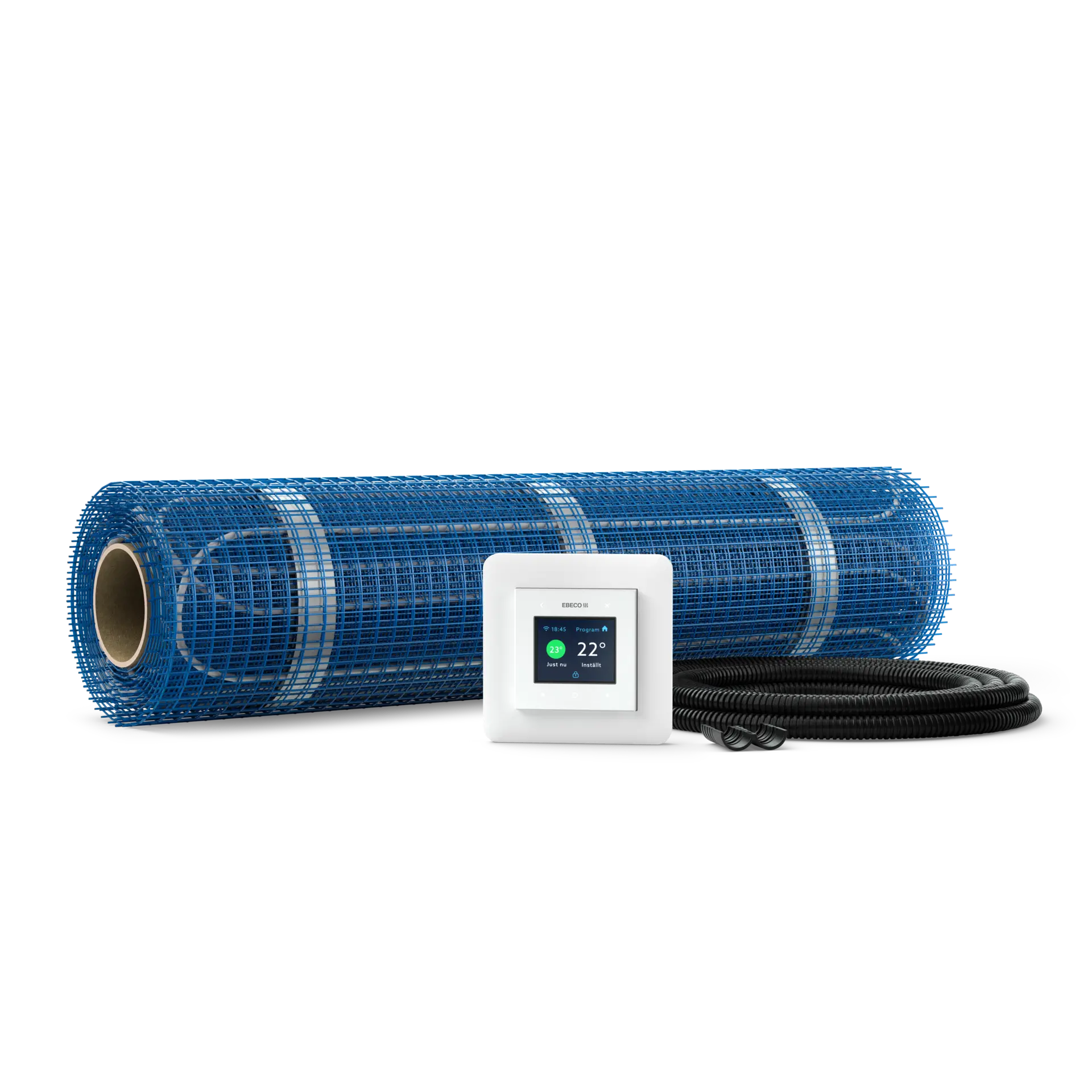

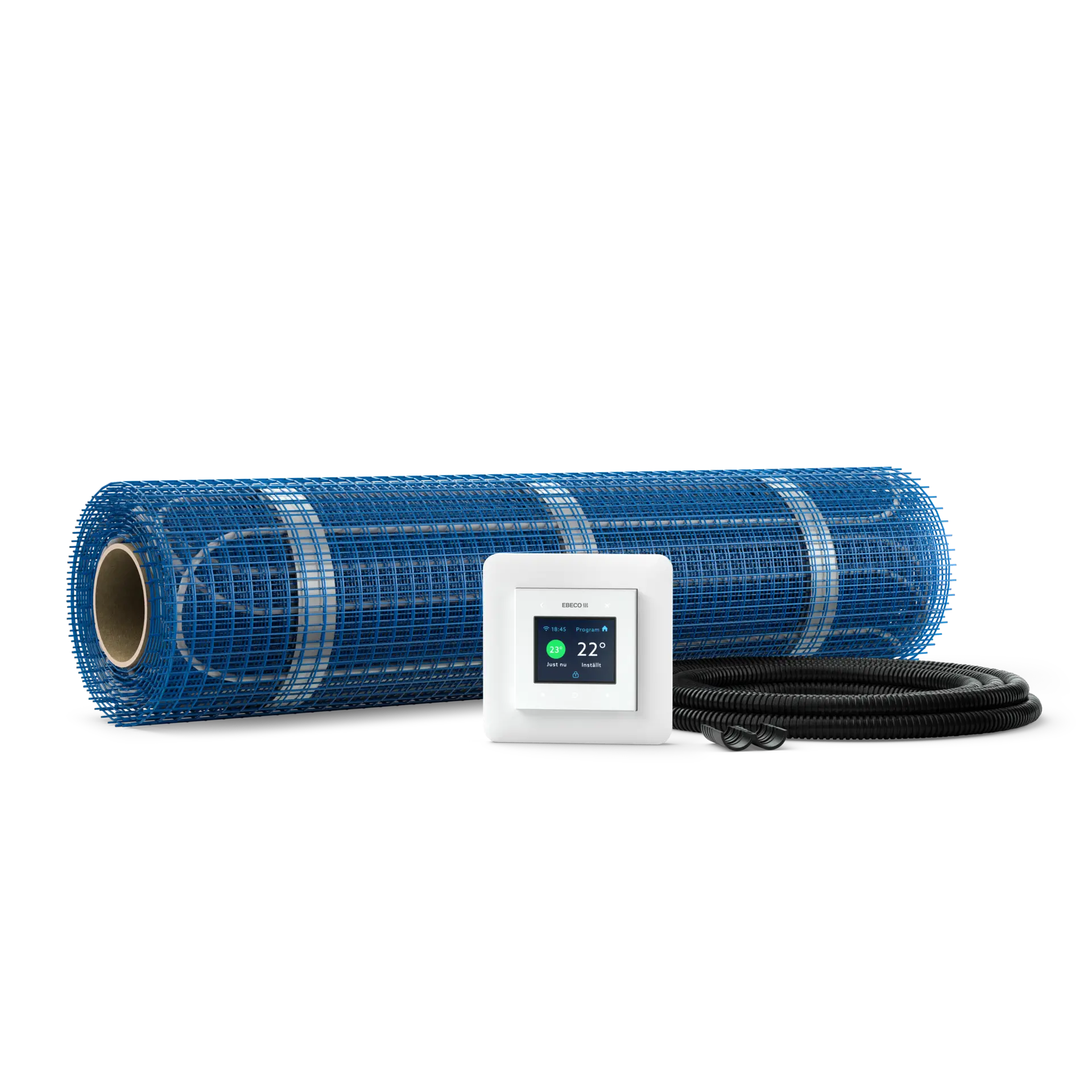

Komplett sett for gulvvarme til flis-, natursteins- og vinylgulv. Varmekabelen er montert på en selvklebende, alkaliebestandig glassfibermatte med fast c/c-avstand. Den installeres enkelt i ett og samme moment og kan klippes og vinkles. Settet inneholder termostaten EB-Therm 500 med flere ulike energispareprogrammer samt giverslange og varselskilt.

Termostaten er «WiFi READY», eller klargjort for Wi-Fi, og med tilbehøret EB-Connect WiFi kan gulvvarmeanlegget styres via appen Ebeco Connect, Tibber, Google Home eller det åpne API-et.

Installation

Plassering av følerslange

Følerslangen og røret plasseres ved siden av hverandre i en utsparingen i veggen.

Skjøten mellom varme- og tilkoblingskabelen skal støpes inn og må ikke legges i vegg eller i rør, og heller ikke bøyes. Nærmeste bøy skal være minst 10 cm fra skjøten.

Utrulling av matte

Rull ut matten til motsatt vegg. Klipp opp nettet uten å skade kabelen og rull tilbake. Ved oppklipping av nettet må ikke kablene ligge nærmere hverandre enn 5 cm.

Montering av Thermoflex

Matten må ikke legges under fast inventar som f.eks. toalettstoler. Klipp opp og frigjør et slag på nettet og gå forbi. Klipp løs ytterligere et slag og legg kabelen. Dette for at Thermoflex-matten skal kunne rulles ut i riktig retning.

Merk at disse forenklede instruksjonene er ment å veilede deg som installatør, og skal ikke betraktes som en instruksjonsmanual. Les manualen ved installasjon av dette produktet.

Thermoflex Kit 500

Artikkelliste

Artikkelnummer EL-nummer Bredde (m) Lengde (m) Overflate (m²) Effekt (W) Effekt (W/m²) Motstand (Ω nominell) Tilkoblingskabel (mm²)
8961100 1008774 0,5 2,5 1,25 150 120 352,7 1,0
8961101 1008775 0,5 3,4 1,7 200 120 264,5 1,0
8961102 1008776 0,5 4,2 2,1 250 120 211,6 1,0
8961103 1008777 0,5 5,4 2,7 340 120 155,6 1,0
8961104 1008778 0,5 6,8 3,4 410 120 129 1,0
8961105 1008779 0,5 7,8 3,9 480 120 110,2 1,0
8961106 1008780 0,5 8,8 4,4 530 120 99,8 1,0
8961107 1008781 0,5 10,8 5,4 640 120 82,7 1,0
8961108 1008782 0,5 13,2 6,6 780 120 67,8 1,0
8961109 1008783 0,5 15,8 7,9 940 120 56,3 1,0
8961110 1008784 0,5 19,2 9,6 1170 120 45,2 1,0
8961111 1008785 0,5 23 11,5 1380 120 38,3 1,0
8961112 1008786 0,5 28 14 1700 120 31,1 1,0
Tilleggssett
Artikkelnummer EL-nummer Bredde (m) Lengde (m) Overflate (m²) Effekt (W) Effekt (W/m²) Motstand (Ω nominell) Tilkoblingskabel (mm²)
8960596 1041763 0,5 23 11,5 1380 120 38,3 1,0
Tilleggssett uten termostat.

Spesifikasjoner

Spesifikasjon Data
Tilkoblingsspenning 230 V
Tilkoblingskabel H05-Z1Z1F
Lengde Tilkoblingskabel 2,5 m
Antall ledere 3 stk.
Diameter 4 mm
Effekt 120, 160 W/m²
Inneholder SVHC-stoffer ifølge REACH Nei
Installasjonstemperatur, min. 18 ºC
Isoleringsmateriale midtre XLPE
Isoleringsmateriale indre ETFE
Isoleringsmateriale ytre XLPE
Kabeltype Serieresistiv 1-leder med skjerm
Kapslingsklasse Termostat: IP21, kabel: IP67
Matte Alkaliebestandig glassfibernett
Beskyttelsesleder Aluminiumsfolie
Termostat EB-Therm 500
UV-bestandighet Nei

Pakken inneholder følgende:

EB Therm 500

EB-Therm 500

EB-Therm 500
Givarslang med varningsskylt

Giverslange

Giverslange
Thermoflex förpackning

Thermoflex

Thermoflex

Garanti

















12 års produktgaranti ved materialfeil. For termostaten i settet gjelder 5 års produktgaranti. Garantitiden på gulvvarmen utvides til 25 år hvis installasjonen utføres av en autorisert elektroinstallatør og dokumenteres i Ebecos tjeneste Garantera.
