Thermoflex Kit 200

Lattialämmityssarja itseliimautuvalla lämpökaapelimatolla ja termostaatilla

Käyttö

  • Asennetaan tasoitusmassaan
  • Lattialämmitys sekä märkiin että kuiviin tiloihin
  • Lattialämmitys klinkkeri- ja luonnonkivilattioille sekä muovimatoille
  • Nät
    Verkko
  • EB-Therm 205
    EB-Therm 205
  • 120 W/m²
    120 W/m²
  • Kaikki asennukseen tarvittava mukana
  • Tehokas asennus itsekiinnittyvällä matolla
  • Termostaatti energiansäästöohjelmalla

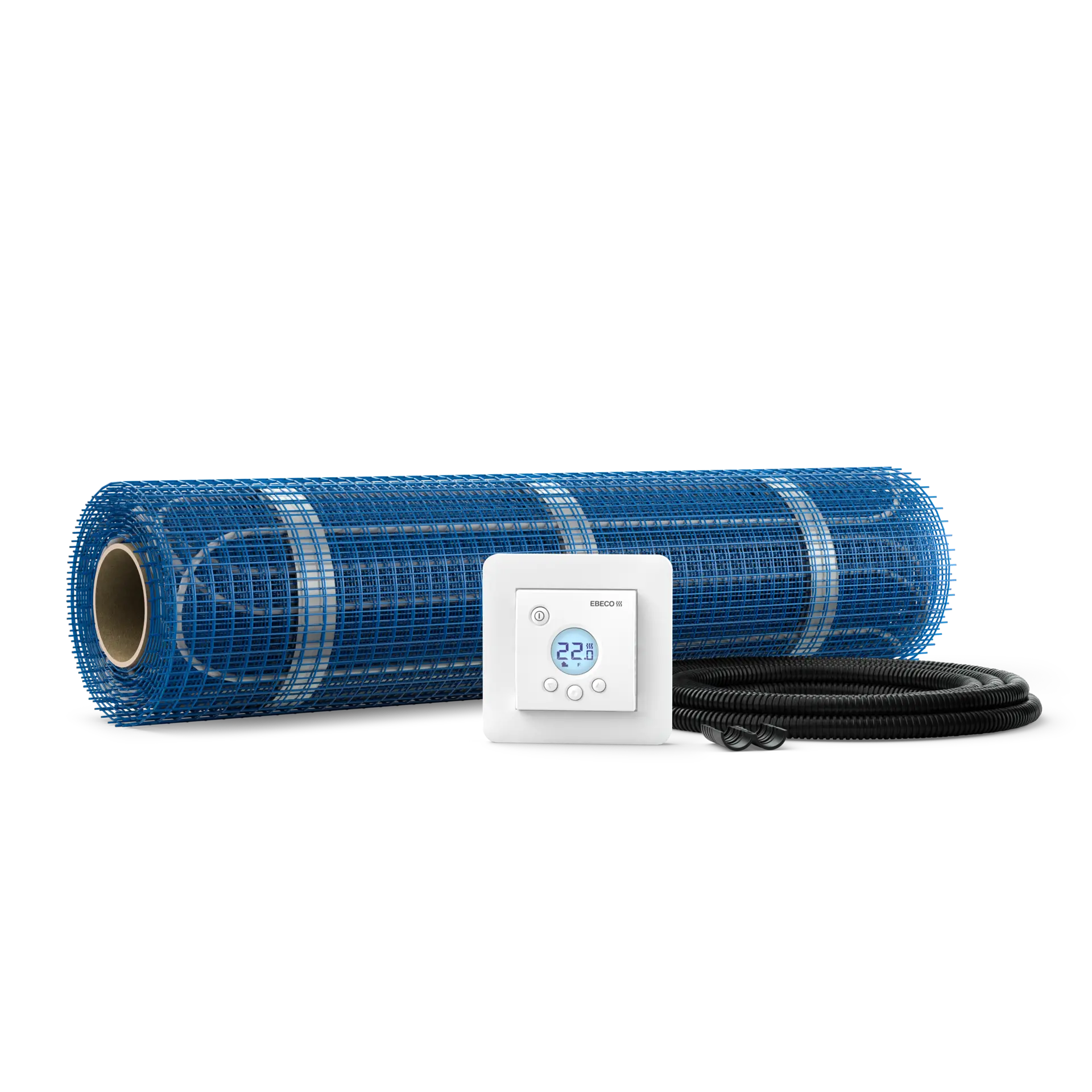

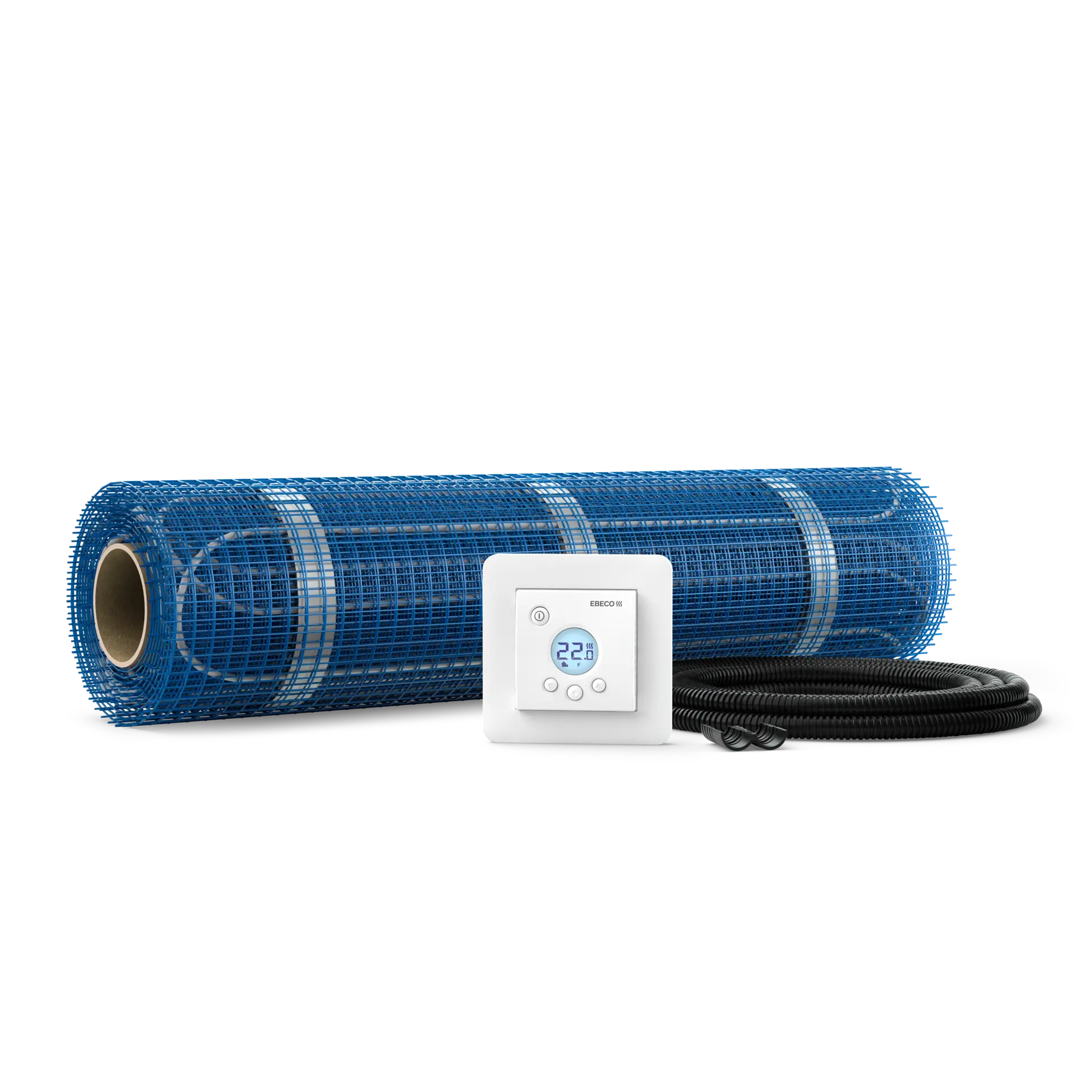

Täydellinen lattialämmityssarja klinkkeri- ja luonnonkivilattioille sekä muovimatoille. Lämpökaapeli on kiinnitetty itsekiinnittyvään, alkalinkestävään lasikuituverkkoon kiinteällä c/c-etäisyydellä. Matto on helppo asentaa yhdellä kertaa, ja se voidaan leikata ja asetella tarpeen mukaan. Sarja sisältää lämpökaapelimaton, termostaatin EB-Therm 205 useilla eri energiansäästöohjelmilla sekä anturiletkun ja varoituskilven.

Installation

Anturiputken sijoittaminen

Anturiputki ja putki sijoitetaan vierekkäin seinään tehtyyn uraan.

Lämmityskaapelin ja liitäntäkaapelin välinen jatkos on valettava sisään, eikä sitä saa sijoittaa seinään tai putkeen eikä taivuttaa. Lähimmän mutkan on oltava vähintään 10 cm jatkoksesta.

Maton rullaaminen auki

Rullaa matto vastakkaiselle seinälle. Leikkaa verkko auki vahingoittamatta kaapelia ja rullaa takaisin. Verkkoa leikattaessa kaapelit eivät saa olla lähempänä toisiaan kuin 5 cm.

Thermoflex-maton asennus

Mattoa ei saa asentaa kiinteän sisustuksen, kuten esimerkiksi wc-istuinten alle. Leikkaa verkosta yksi kierros auki ja jätä se vapaaksi ja ohita este. Leikkaa irti vielä yksi kierros ja asenna kaapeli. Tämä tehdään, jotta Thermoflex-matto voidaan rullata auki oikeaan suuntaan.

Huomaa, että nämä yksinkertaistetut ohjeet on tarkoitettu oppaaksi asentajalle, eikä niitä tule pitää asennusohjekirjana. Lue käyttöohje tätä tuotetta asentaessasi.

Thermoflex Kit 200

Tuoteluettelo

Tuotenumero SNRO-numero Leveys (m) Pituus (m) Pinta-ala (m²) Teho (W) Teho (W / m²) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8960230 8176130 0,5 2,5 1,25 150 120 352,7 1,0
8960232 8176131 0,5 3,4 1,7 200 120 264,5 1,0
8960234 8176132 0,5 4,2 2,1 250 120 211,6 1,0
8960236 8176133 0,5 5,4 2,7 340 120 155,6 1,0
8960238 8176134 0,5 6,8 3,4 410 120 129 1,0
8960240 8176135 0,5 7,8 3,9 480 120 110,2 1,0
8960242 8176136 0,5 8,8 4,4 530 120 99,8 1,0
8960244 8176137 0,5 10,8 5,4 640 120 82,7 1,0
8960246 8176138 0,5 13,5 6,6 780 120 67,8 1,0
8960248 8176139 0,5 15,8 7,9 940 120 56,3 1,0
8960249 8176527 0,5 19,2 9,6 1170 120 45,2 1,0
8960250 8176140 0,5 23 11,5 1380 120 38,3 1,0
8960252 8176528 0,5 28 14 1700 120 31,1 1,0
Lisäsarja
Tuotenumero SNRO-numero Leveys (m) Pituus (m) Pinta-ala (m²) Teho (W) Teho (W / m²) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8960596 8176580 0,5 23 11,5 1380 120 38,3 1,0
Lisäsarja ilman termostaattia.

Tekniset tiedot

Erittely Data
Liitäntäjännite 230 V
Liitäntäkaapeli H05-Z1Z1F
Liitäntäkaapelin pituus 2,5 m
Johtimien määrä 3 kpl
Halkaisija 4 mm
Teho 120 W/m²
Sisältää SVHC-aineita REACH-asetuksen mukaisesti Ei
Asennuslämpötila, min. 18 ºC
Keskiosan eristysmateriaali XLPE
Sisempi eristysmateriaali ETFE
Ulompi eristysmateriaali XLPE
Kaapelityyppi Resistiivinen 1-johtiminen, suojattu
Kotelointiluokka Termostaatti: IP21, kaapeli: IP67
Matto Emäksiä kestävä lasikuituverkko
Suojajohdin Alumiinifolio
Termostaatti EB-Therm 205
UV-kestävyys Ei

Paketti sisältää seuraavat:

EB-Therm 205

EB-Therm 205

EB-Therm 205
Thermoflex förpackning

Thermoflex

Thermoflex
Givarslang med varningsskylt

Anturiletku

Anturiletku

Takuu

















12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.

Takuuehdot
