Thermoflex Kit 500

Lattialämmityssarja itseliimautuvalla lämpökaapelimatolla ja termostaatilla

Käyttö

  • Asennetaan tasoitusmassaan
  • Lattialämmitys sekä märkiin että kuiviin tiloihin
  • Lattialämmitys klinkkeri- ja luonnonkivilattioille sekä muovimatoille
  • Flera effekter
    Useita tehoja
  • EB-Therm 500
    EB-Therm 500
  • Nät
    Verkko
  • Kaikki asennukseen tarvittava mukana
  • Tehokas asennus itsekiinnittyvällä matolla
  • WiFi READY: Termostaatti voidaan yhdistää Wifi-verkkoon

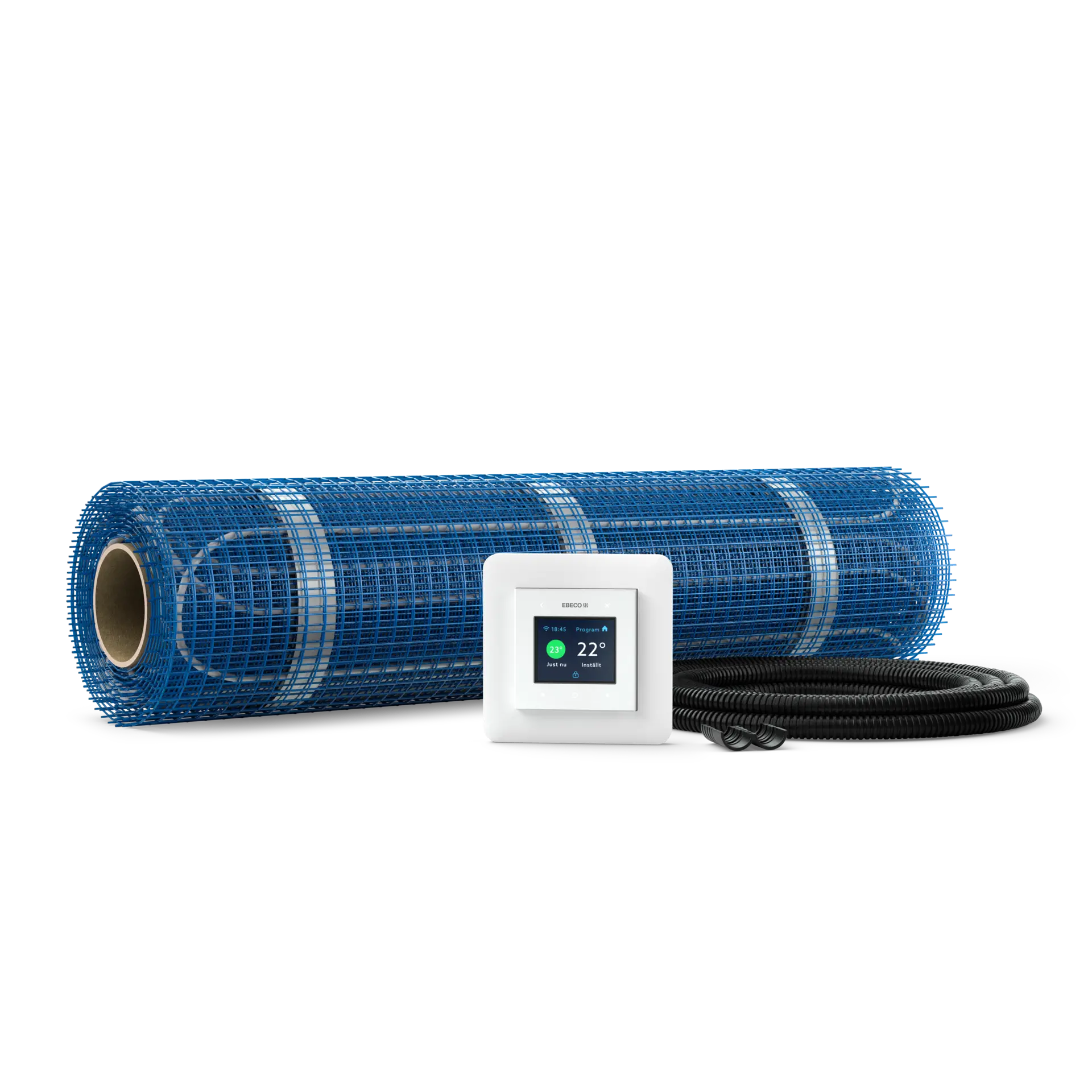

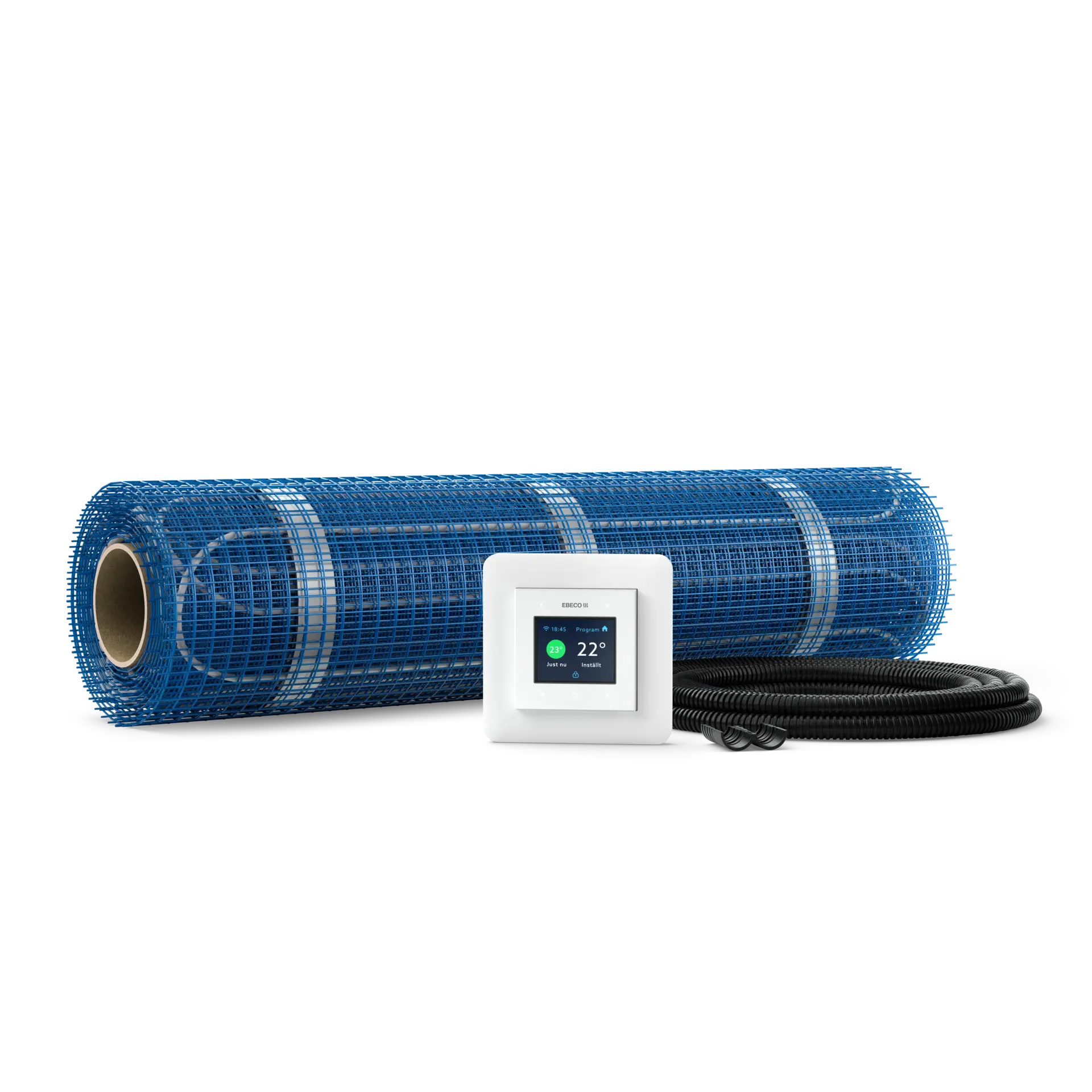

Täydellinen lattialämmityssarja klinkkeri- ja luonnonkivilattioille sekä muovimatoille. Lämpökaapeli on kiinnitetty itsekiinnittyvään, alkalinkestävään lasikuituverkkoon kiinteällä c/c-etäisyydellä. Matto on helppo asentaa yhdellä kertaa, ja se voidaan leikata ja asetella tarpeen mukaan. Sarja sisältää termostaatin EB-Therm 500 useilla eri energiansäästöohjelmilla sekä anturiletkun ja varoituskilven.

Termostaatti on ”WiFi READY” eli siinä on WiFi-valmius, ja EB-Connect WiFi -lisävarusteen avulla lattialämmitysjärjestelmää voidaan ohjata Ebeco Connect -sovelluksella, Tibber, Google Home tai avoimen API:n avulla.

Installation

Anturiputken sijoittaminen

Anturiputki ja putki sijoitetaan vierekkäin seinään tehtyyn uraan.

Lämmityskaapelin ja liitäntäkaapelin välinen jatkos on valettava sisään, eikä sitä saa sijoittaa seinään tai putkeen eikä taivuttaa. Lähimmän mutkan on oltava vähintään 10 cm jatkoksesta.

Maton rullaaminen auki

Rullaa matto vastakkaiselle seinälle. Leikkaa verkko auki vahingoittamatta kaapelia ja rullaa takaisin. Verkkoa leikattaessa kaapelit eivät saa olla lähempänä toisiaan kuin 5 cm.

Thermoflex-maton asennus

Mattoa ei saa asentaa kiinteän sisustuksen, kuten esimerkiksi wc-istuinten alle. Leikkaa verkosta yksi kierros auki ja jätä se vapaaksi ja ohita este. Leikkaa irti vielä yksi kierros ja asenna kaapeli. Tämä tehdään, jotta Thermoflex-matto voidaan rullata auki oikeaan suuntaan.

Huomaa, että nämä yksinkertaistetut ohjeet on tarkoitettu oppaaksi asentajalle, eikä niitä tule pitää asennusohjekirjana. Lue käyttöohje tätä tuotetta asentaessasi.

Thermoflex Kit 500

Tuoteluettelo

Tuotenumero SNRO-numero Leveys (m) Pituus (m) Pinta-ala (m²) Teho (W) Teho (W / m²) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8961100 8176211 0,5 2,5 1,25 150 120 352,7 1,0
8961101 8176213 0,5 3,4 1,7 200 120 264,5 1,0
8961102 8176215 0,5 4,2 2,1 250 120 211,6 1,0
8961103 8176216 0,5 5,4 2,7 340 120 155,6 1,0
8961104 8176217 0,5 6,8 3,4 410 120 129 1,0
8961105 8176218 0,5 7,8 3,9 480 120 110,2 1,0
8961106 8176219 0,5 8,8 4,4 530 120 99,8 1,0
8961107 8176220 0,5 10,8 5,4 640 120 82,7 1,0
8961108 8176221 0,5 13,2 6,6 780 120 67,8 1,0
8961109 8176222 0,5 15,8 7,9 940 120 56,3 1,0
8961110 8176223 0,5 19,2 9,6 1170 120 45,2 1,0
8961111 8176224 0,5 23 11,5 1380 120 38,3 1,0
8961112 8176225 0,5 28 14 1700 120 31,1 1,0
Lisäsarja
Tuotenumero SNRO-numero Leveys (m) Pituus (m) Pinta-ala (m²) Teho (W) Teho (W / m²) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8960596 8176580 0,5 23 11,5 1380 120 38,3 1,0
Lisäsarja ilman termostaattia.

Tekniset tiedot

Erittely Data
Liitäntäjännite 230 V
Liitäntäkaapeli H05-Z1Z1F
Liitäntäkaapelin pituus 2,5 m
Johtimien määrä 3 kpl
Halkaisija 4 mm
Teho 120, 160 W/m²
Sisältää SVHC-aineita REACH-asetuksen mukaisesti Ei
Asennuslämpötila, min. 18 ºC
Keskiosan eristysmateriaali XLPE
Sisempi eristysmateriaali ETFE
Ulompi eristysmateriaali XLPE
Kaapelityyppi Resistiivinen 1-johtiminen, suojattu
Kotelointiluokka Termostaatti: IP21, kaapeli: IP67
Matto Emäksiä kestävä lasikuituverkko
Suojajohdin Alumiinifolio
Termostaatti EB-Therm 500
UV-kestävyys Ei

Paketti sisältää seuraavat:

EB Therm 500

EB-Therm 500

EB-Therm 500
Givarslang med varningsskylt

Anturiletku

Anturiletku

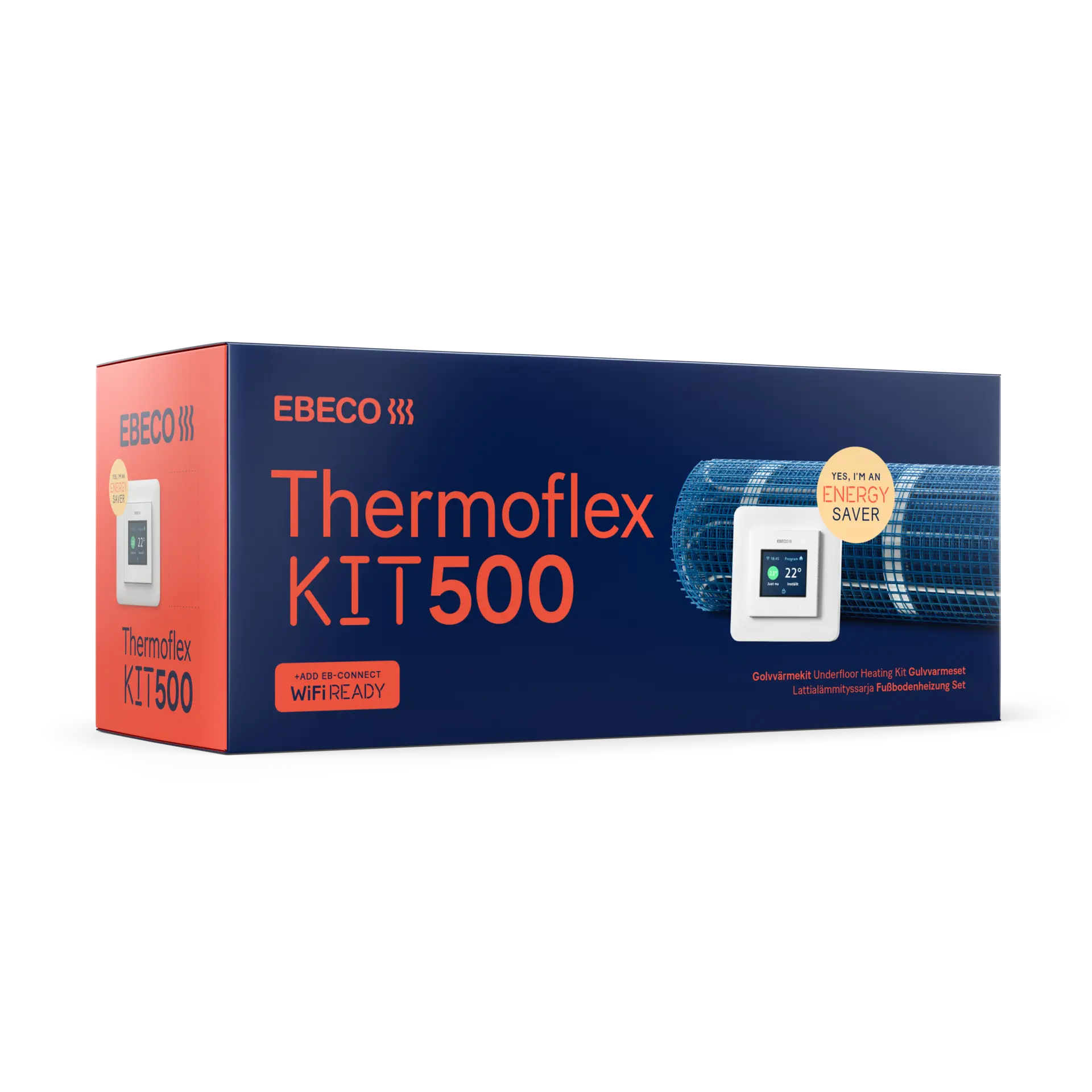

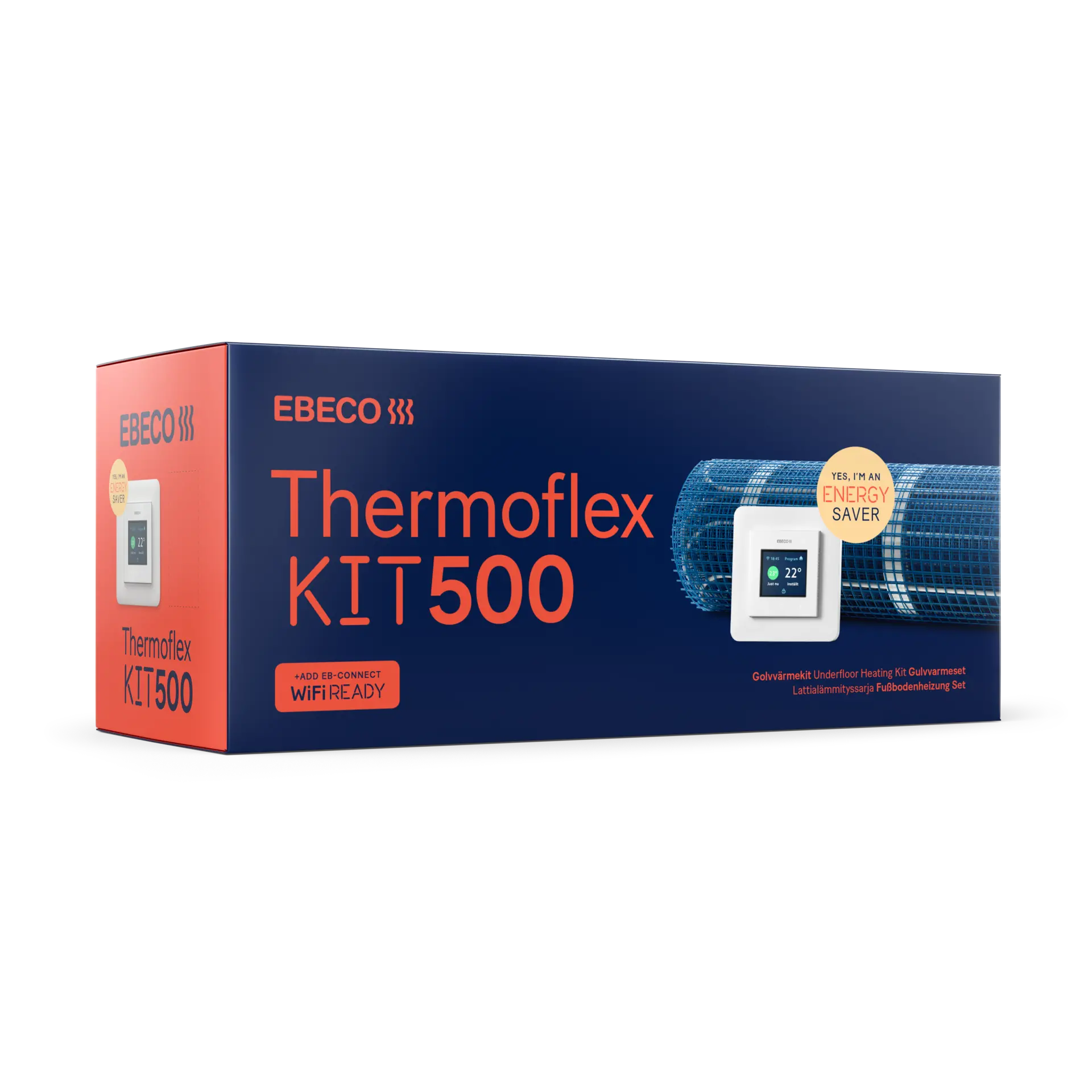

Thermoflex förpackning

Thermoflex

Thermoflex

Takuu

















12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.
