Cableflex

Sarjaresistiivinen 2-johtiminen, suojattu

Käyttö

  • Asennetaan tasoitusmassaan tai valetaan betoniin
  • Lattialämmitys kaikentyyppisiin alustoihin ja lattioihin
  • Lattialämmitys sekä märkiin että kuiviin tiloihin
  • 50-160 W/m²
    50-160 W/m²
  • W/m
    6, 11, 20 W/m
  • Kabel
    Kaapeli
  • Laaja toiminta-alue
  • M2-luokiteltu

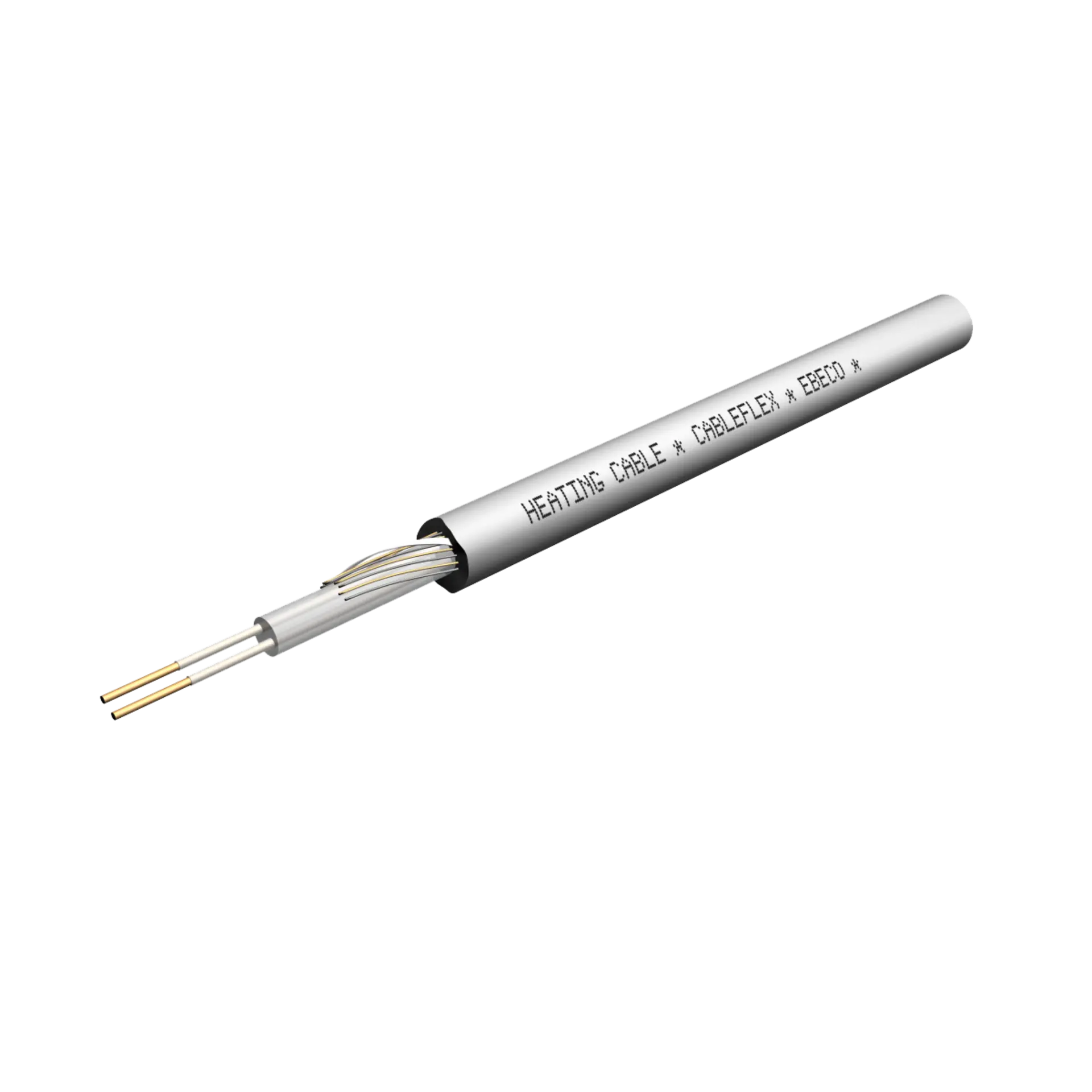

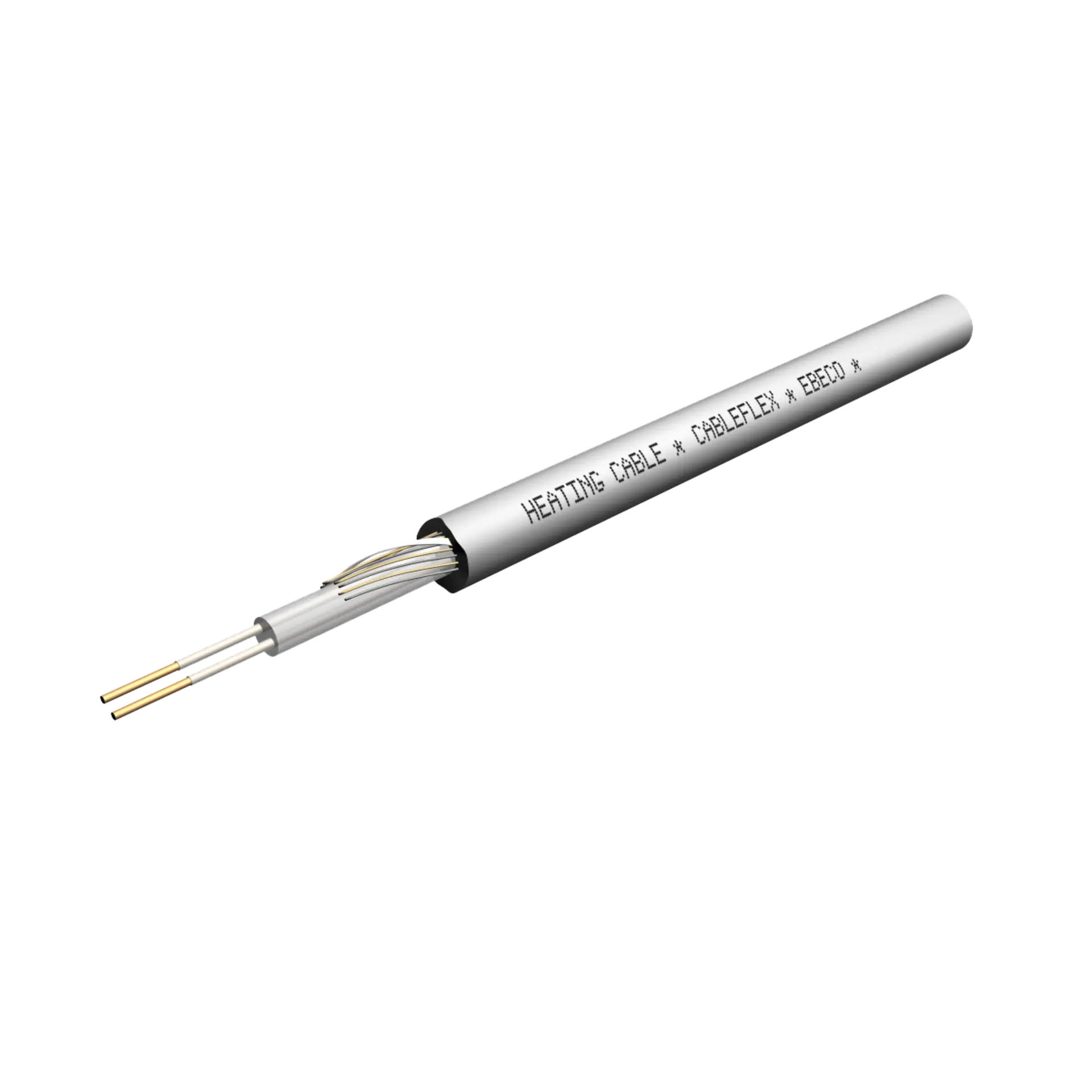

  • Lämpökaapeli halogeenivapaalla ulkovaipalla

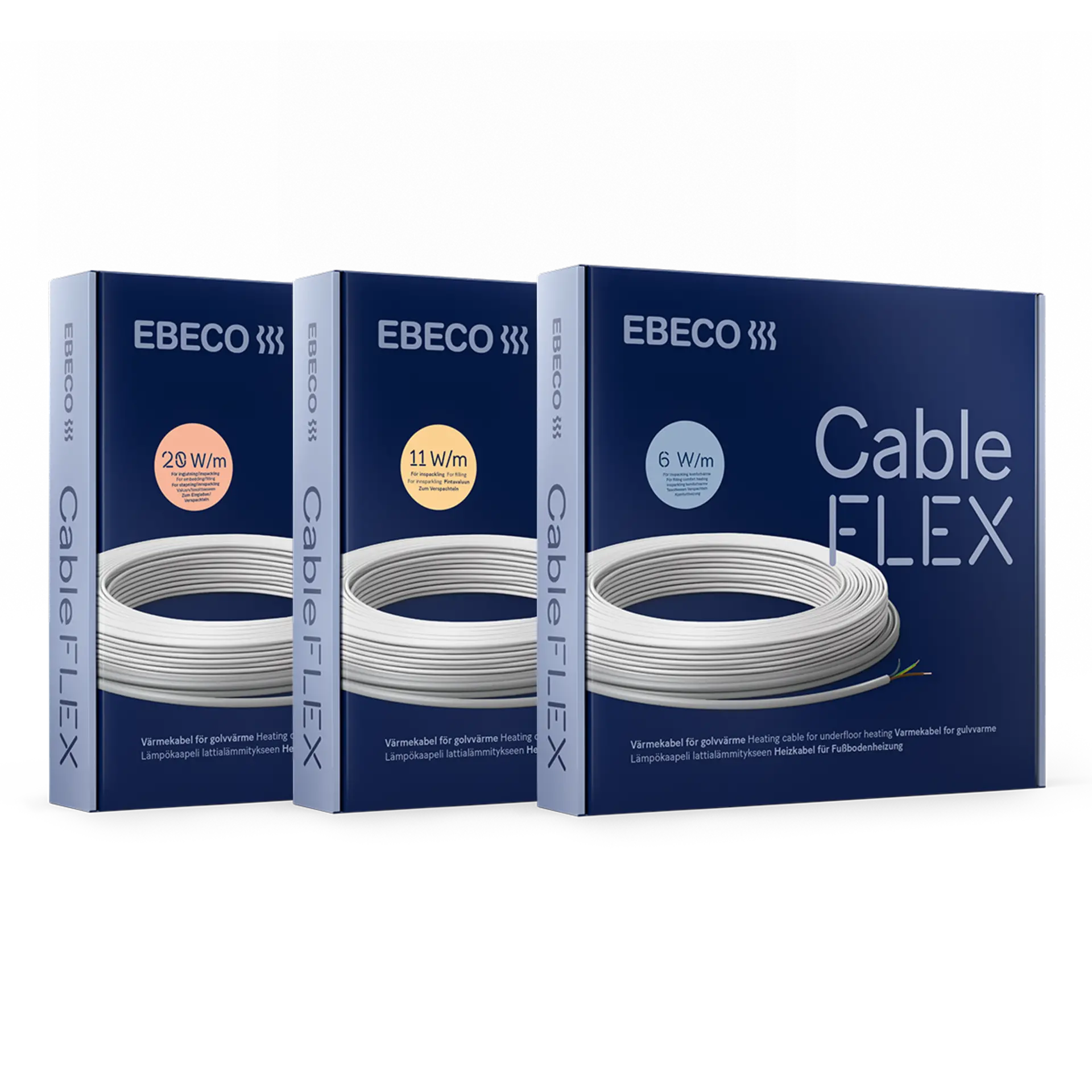

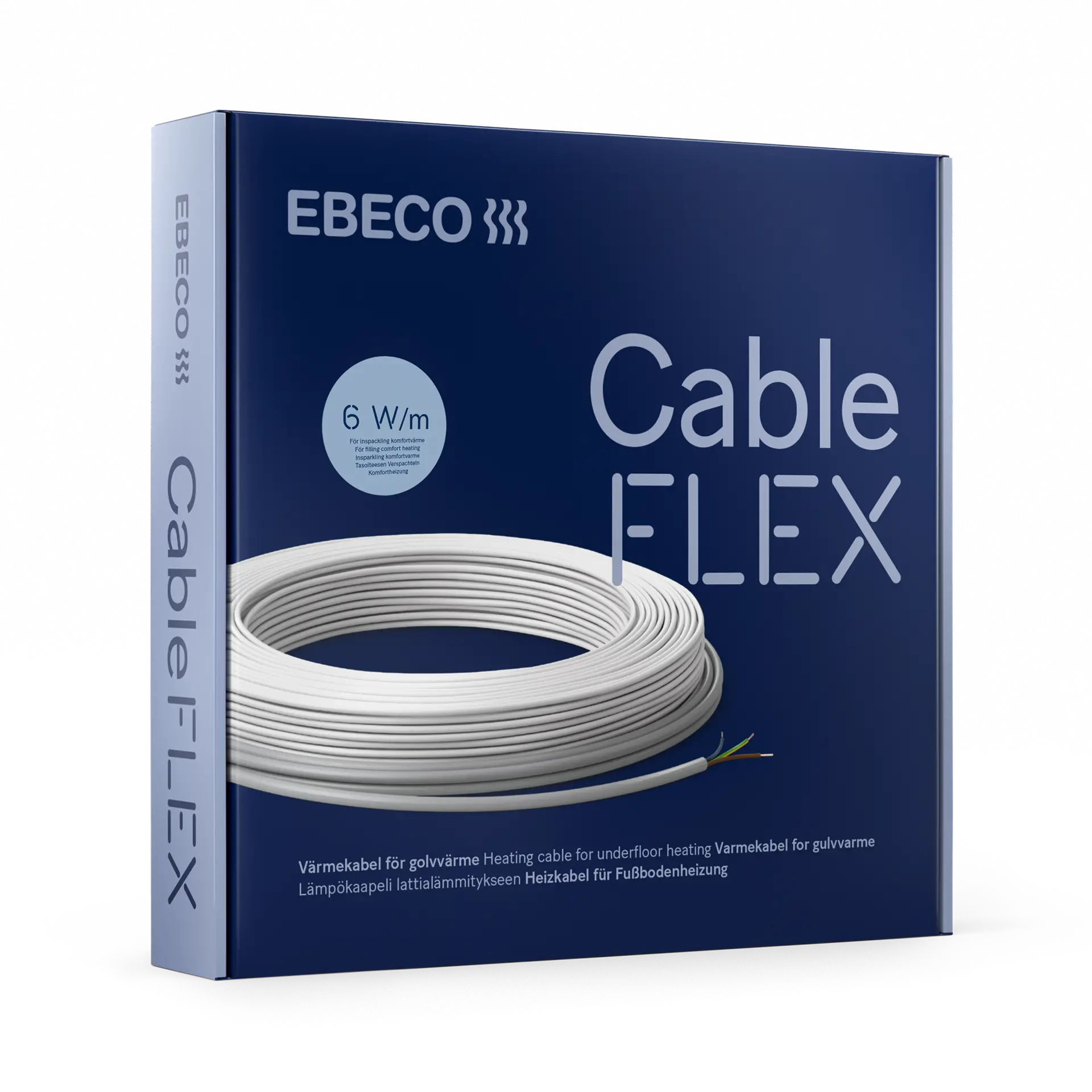

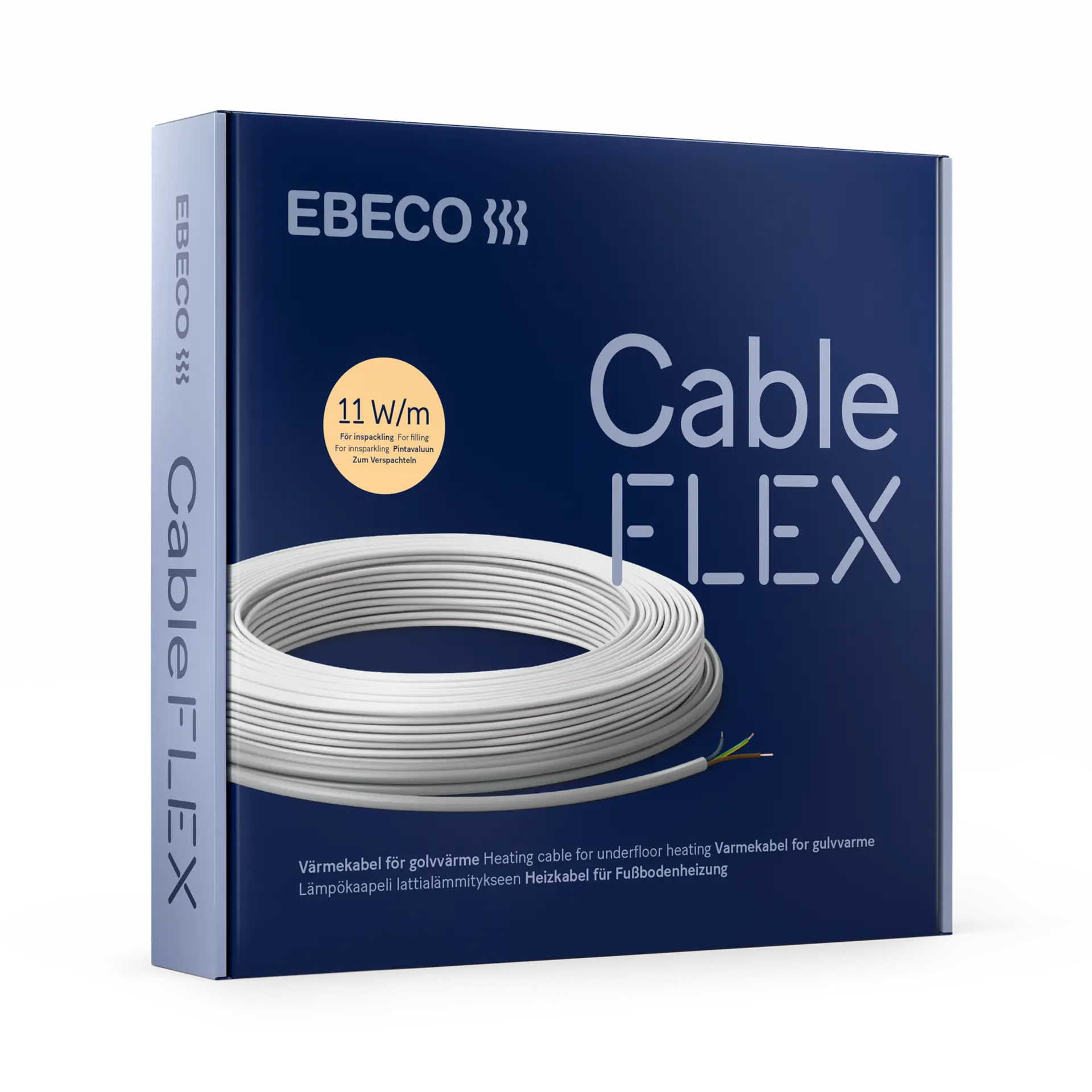

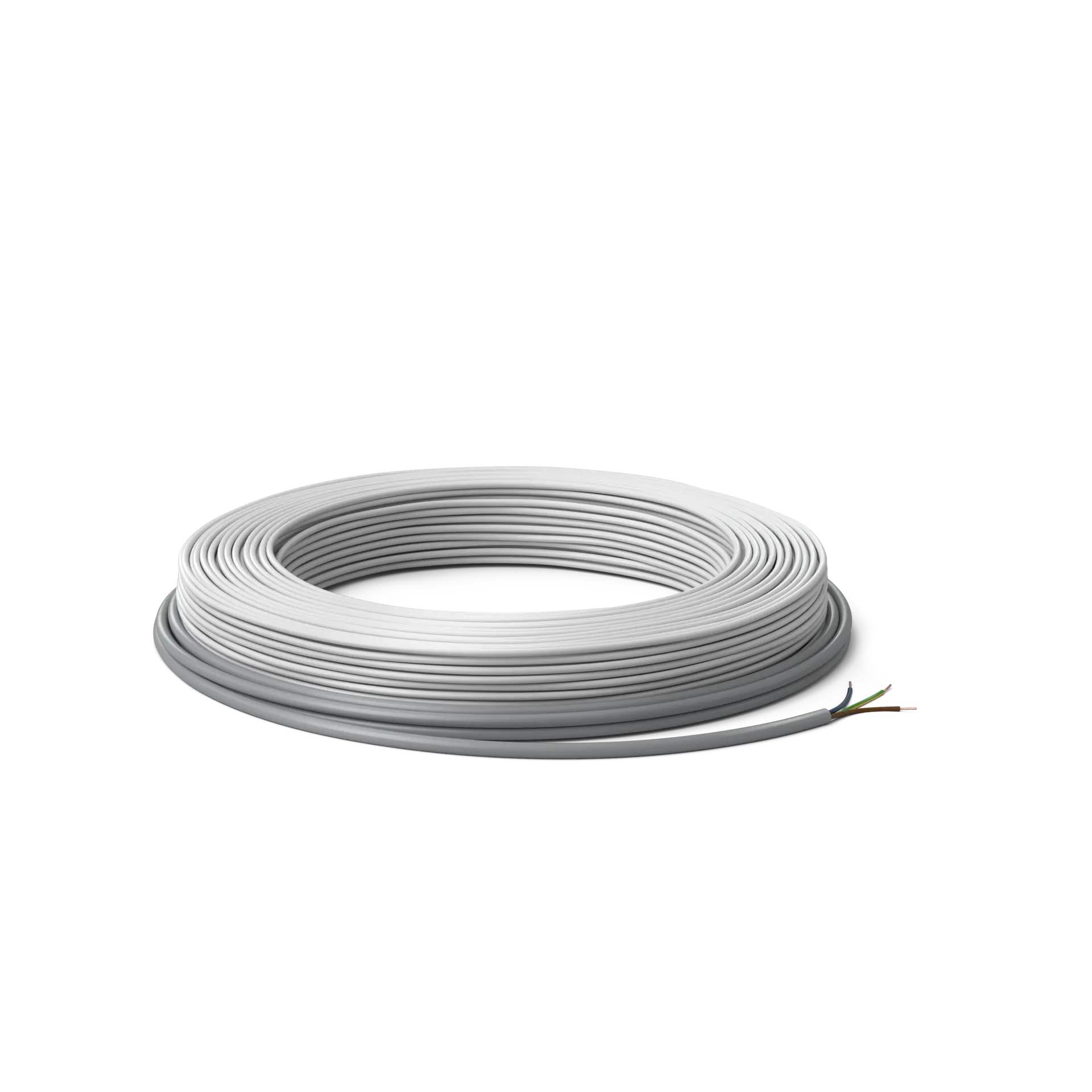

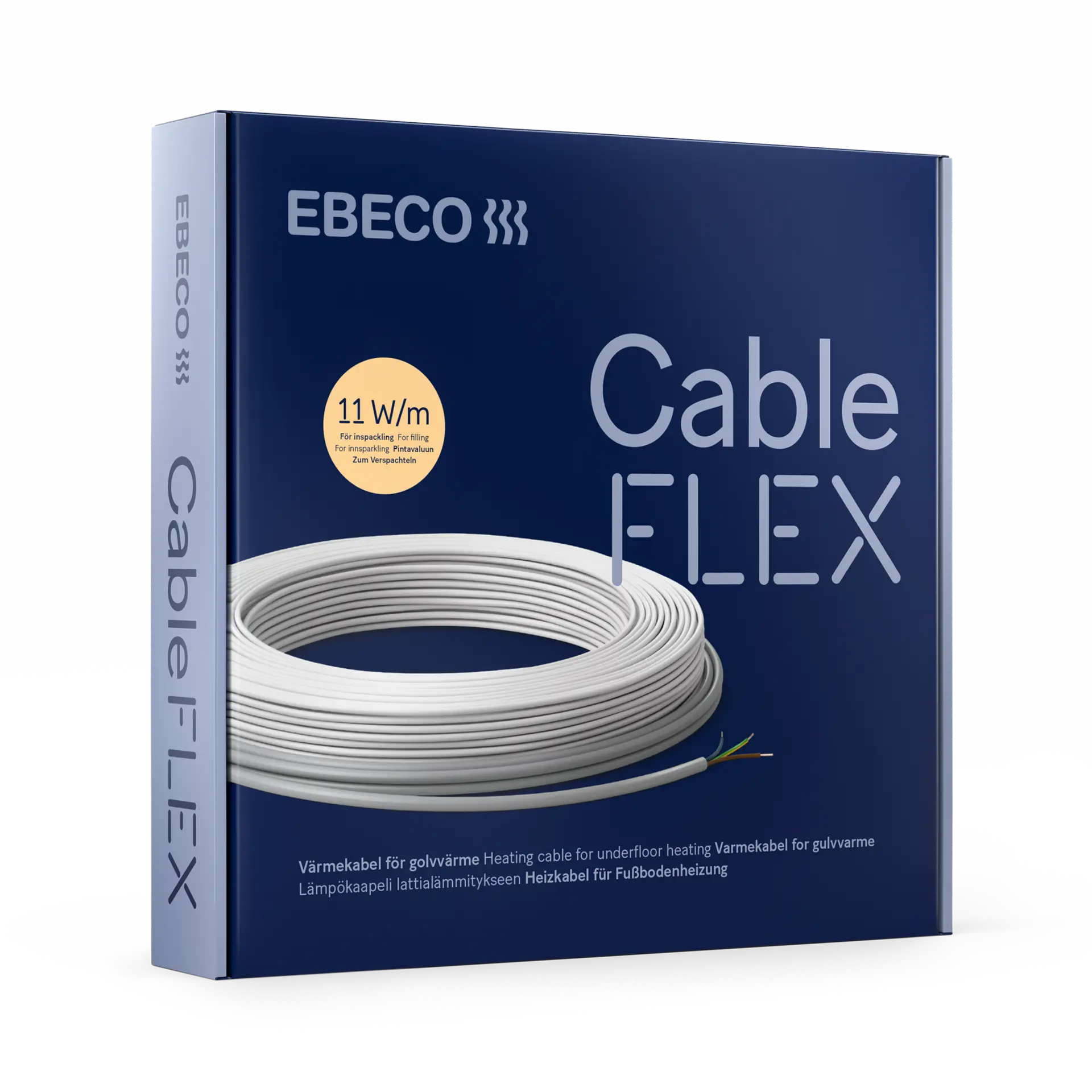

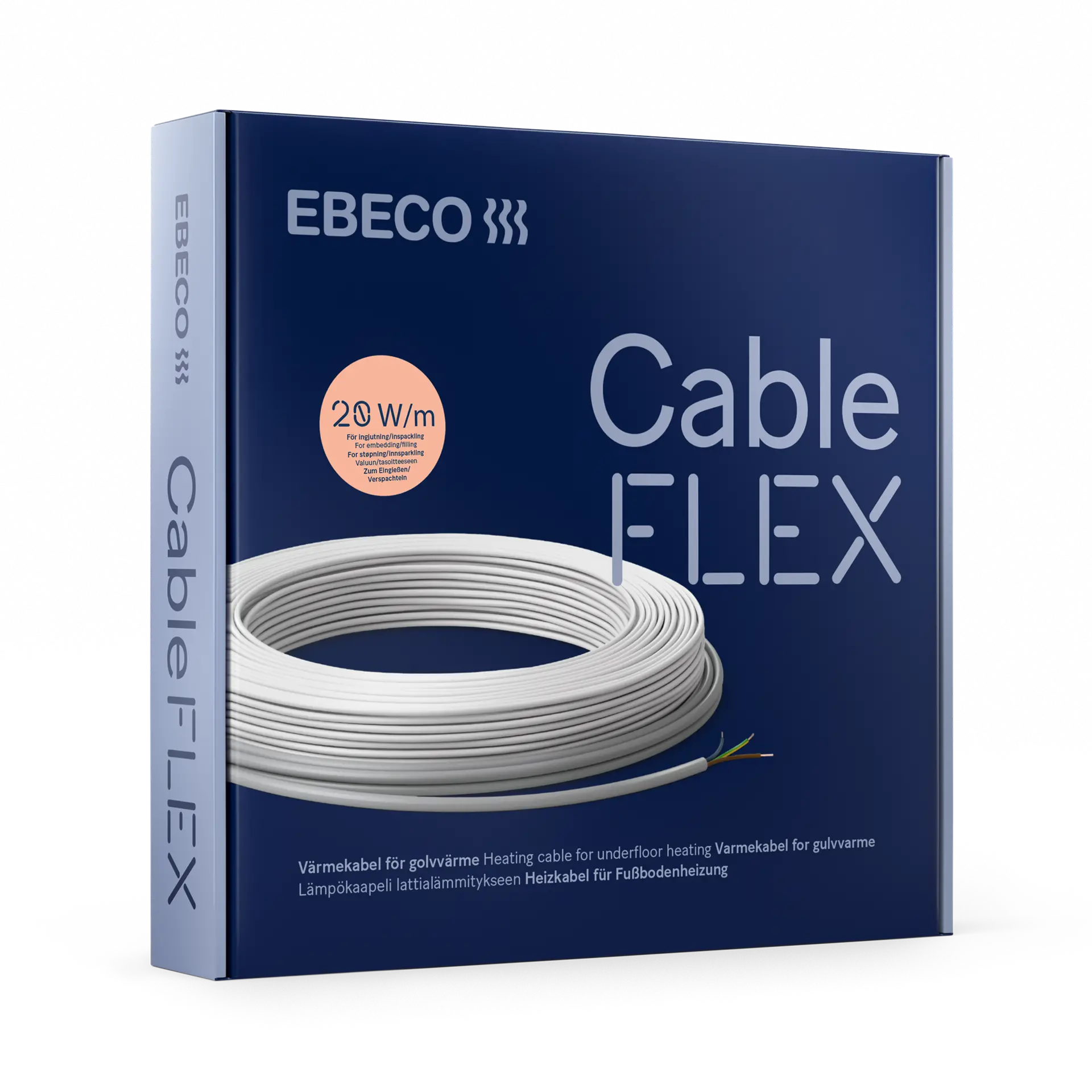

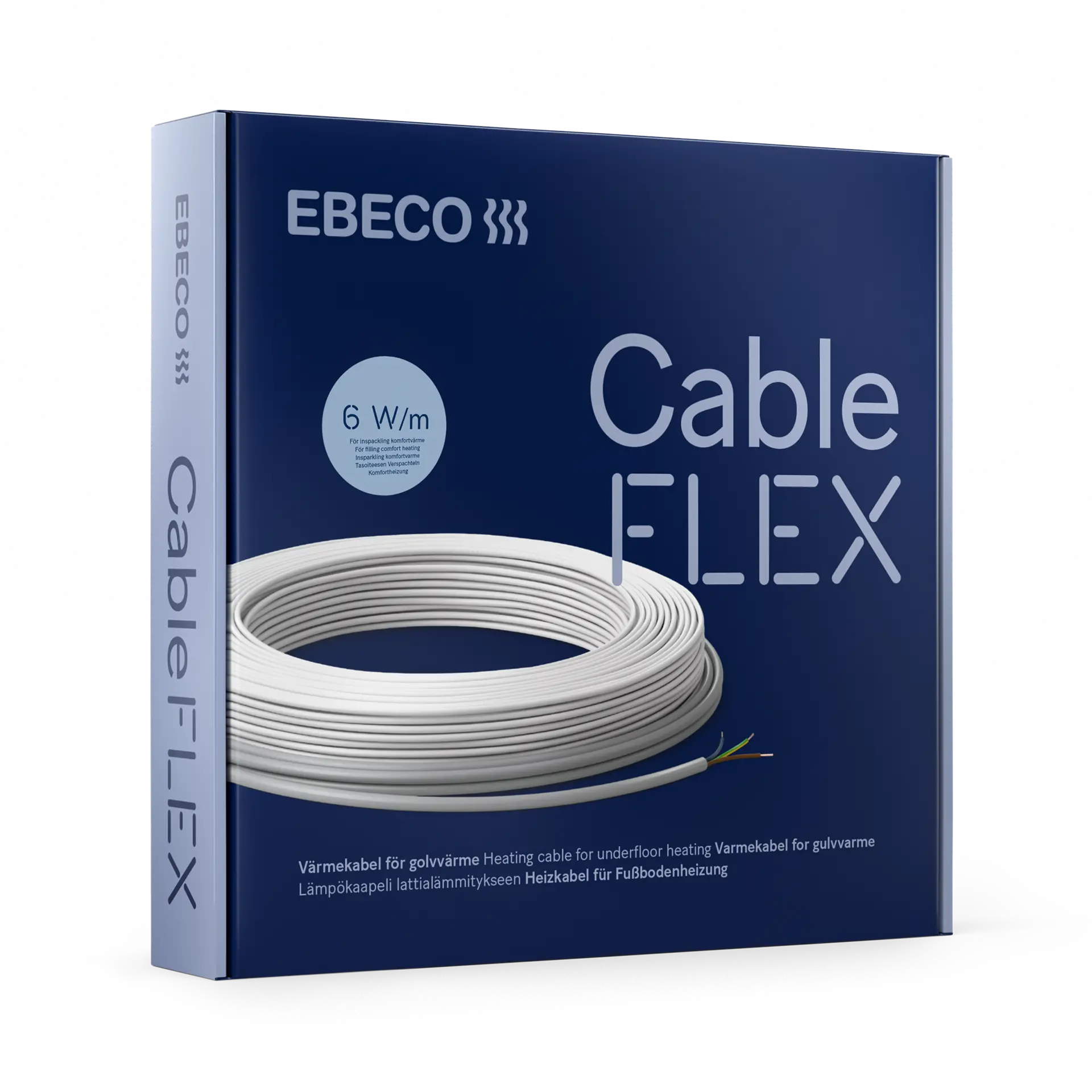

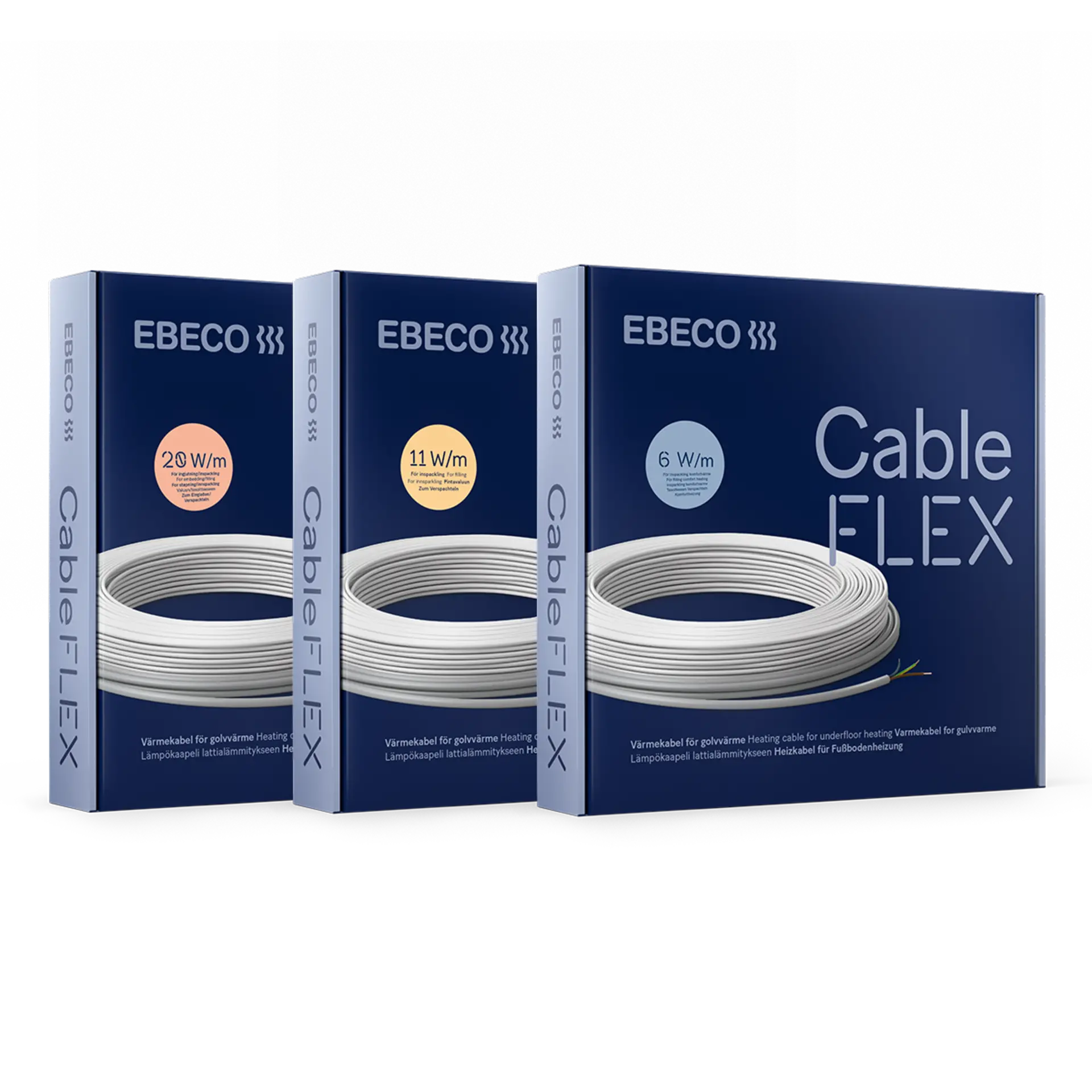

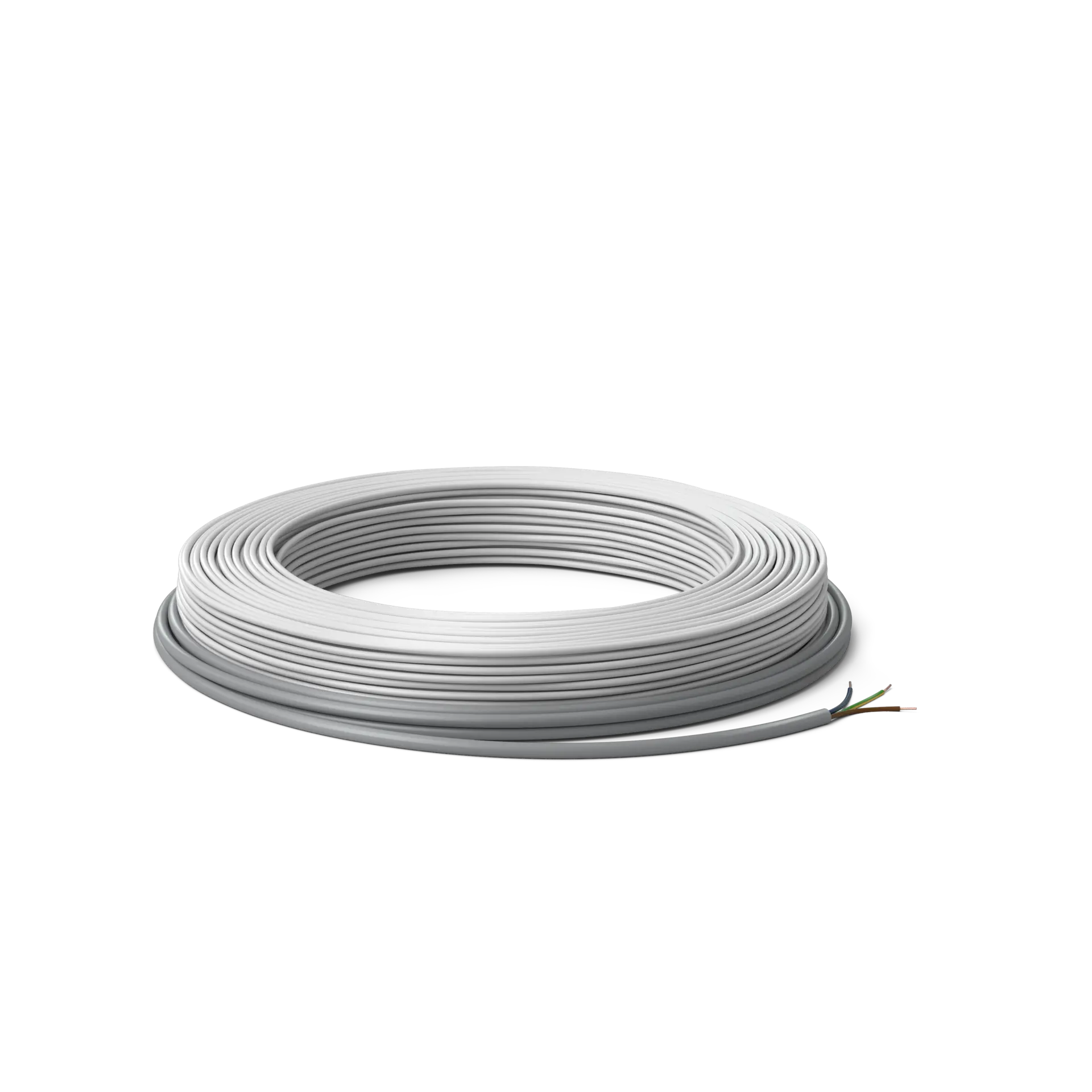

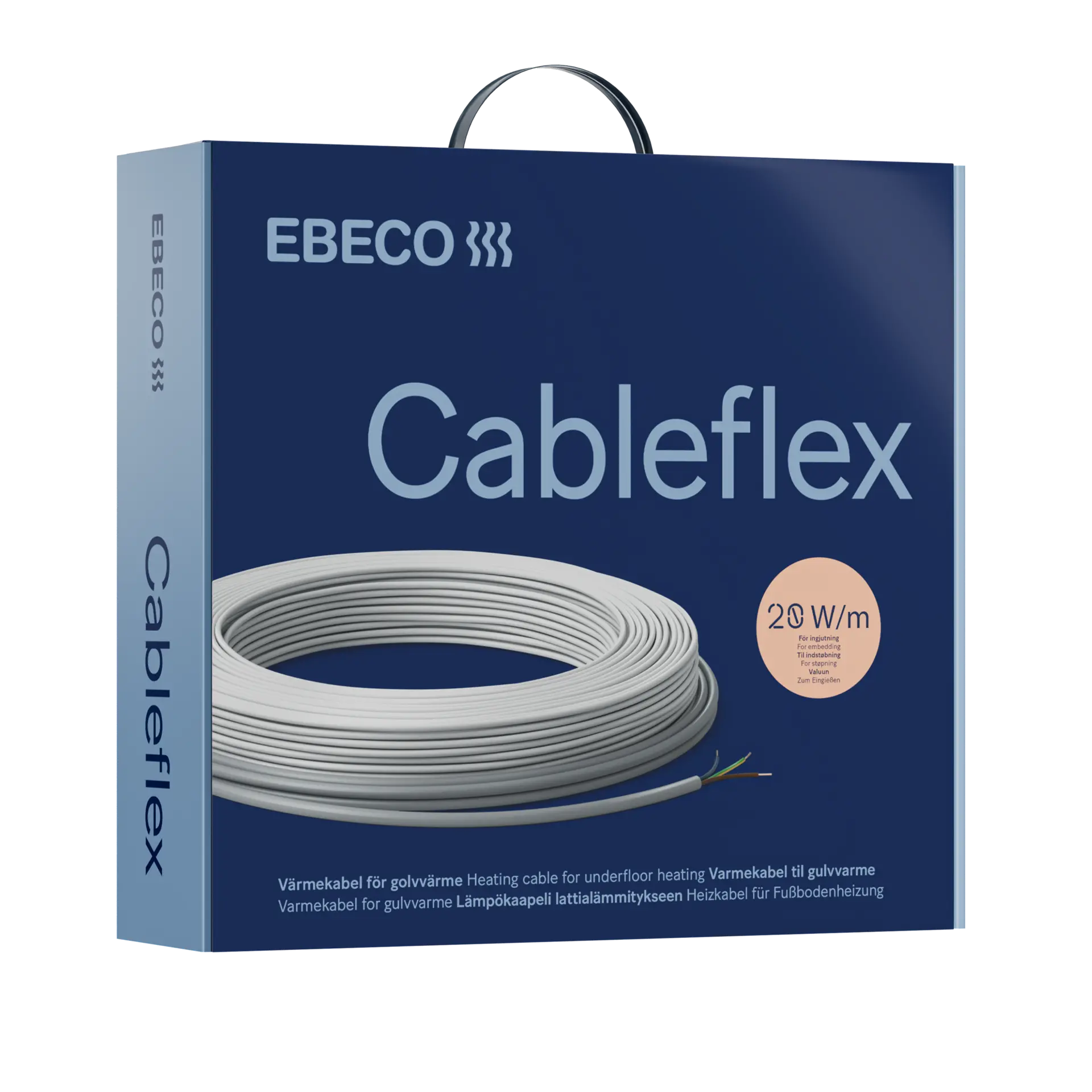

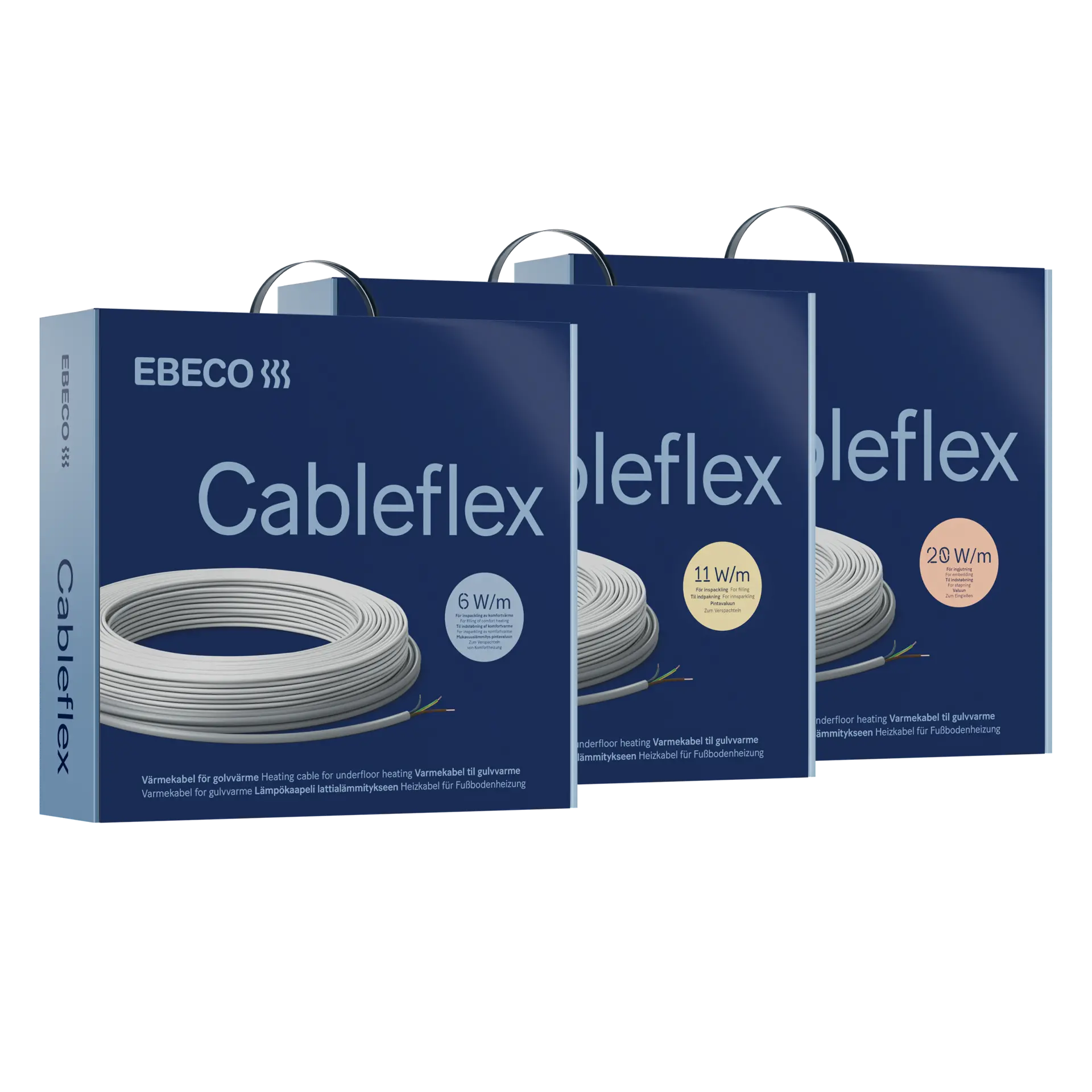

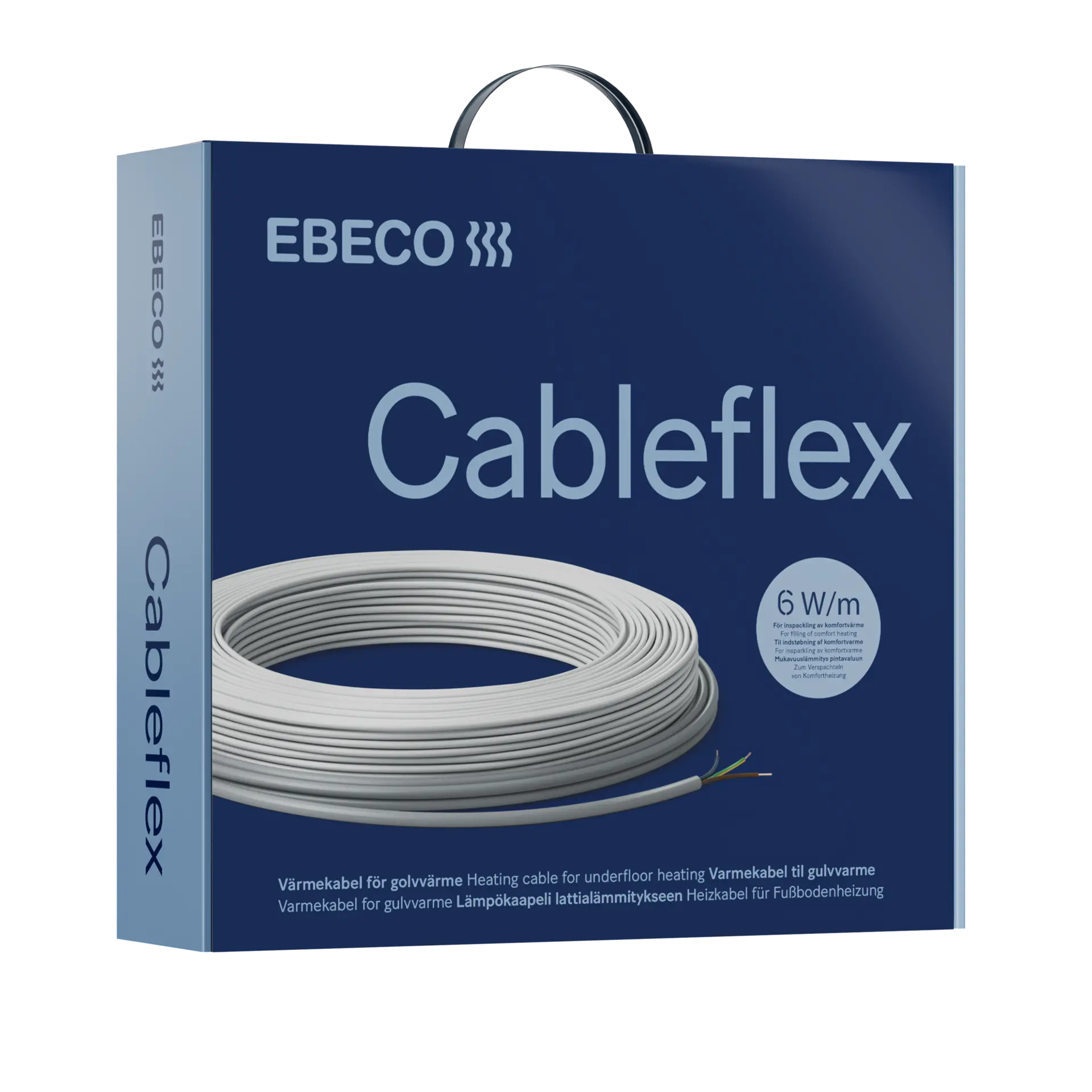

Cableflex on sarja lattialämmityskaapeleita, joilla on monia käyttökohteita. Sarja tarjoaa erilaisia tehoja, jotka kattavat kaikki lattialämmitysratkaisujen tarpeet. Pakkaus sisältää kelalla olevan kaapelin, varoituskyltin ja kätevän kelatelineen.

Asennus

Yksinkertaistettu asennus Garanteran avulla

Käyttämällä Garantera-sovellusta saat lattialämmitysjärjestelmälle 25 vuoden takuun sekä sujuvamman asennusprosessin. Skannaa tuotteet EAN-lukijalla, kirjaa mittausarvot ennen ja jälkeen asennuksen ja lähetä takuutodistus suoraan asiakkaalle työn valmistuttua.

Anturiputken sijoittaminen

Anturikaapeli tulee sijoittaa siten, että se kulkee yhtä kaukana molemmin puolin asennettua lämmityskaapelia. Lämmityskaapelin ja liitoskaapelin välinen liitos on valettava lattiaan. Varmista, että sekä lämmityskaapeli että liitoskaapeli ovat suorassa vähintään 10 cm molemmin puolin liitosta.

Kaapelin asennus

Suunnittele kaapelien asennus etukäteen tasaisen jaon varmistamiseksi ja jotta suunniteltu alue saadaan katettua. Liitosta ja kaapelin päätä ei saa sijoittaa suihkutilaan eikä lattiakaivon lähelle. Pidä vähintään 60 cm etäisyys kaapelin pään ja märkätila-alueen 1 välillä sekä vähintään 20 cm etäisyys lattiakaivon ja lämmityskaapelin välillä.

Asennus Cable Clip ‑kiinnikkeellä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus Cable Clip ‑kiinnikkeellä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus liimalla

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus teipillä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Huomioithan, että nämä yksinkertaistetut ohjeet on tarkoitettu asentajan opastamiseen, eikä niitä tule pitää varsinaisena asennusohjeena. Lue aina käyttöohje tuotetta asentaessasi.

Cableflex

Tuoteluettelo

Tuotenumero SNRO-numero Halkaisija (mm) Pituus (m) Teho (W) Teho (W/m) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8960102 8172677 4 8,9 100 11 534 0,75
8960104 8172660 4 13,5 150 11 351 0,75
8960106 8172661 4 18,5 200 11 259 0,75
8960108 8172662 4 23 260 11 207 0,75
8960110 8172663 4 31 330 11 161,2 0,75
8960112 8172665 4 37 400 11 133,2 0,75
8960114 8172666 4 43 470 11 111,8 0,75
8960116 8172667 4 49 540 11 98 0,75
8960118 8172668 4 58 650 11 81,2 0,75
8960120 8172669 4 73 810 11 65,7 0,75
8960122 8172670 4 86 960 11 55 0,75
8960124 8172671 4 107 1180 11 44,9 0,75
8960126 8172672 4 124 1380 11 38,4 1,0
8960128 8172673 4 155 1710 11 31 1,0
8960130 8172674 4 187 2080 11 25,4 1,5
8961132 8176237 5 10 200 20 260 0,75
8961133 8176239 5 14 270 20 196 0,75
8961134 8176241 5 17 350 20 153 0,75
8961135 8176243 5 23 440 20 119,6 0,75
8961136 8176245 5 27 550 20 97,2 0,75
8961137 8176247 5 36 720 20 72 0,75
8961138 8176249 5 44 870 20 61,6 0,75
8961139 8176251 5 53 1090 20 47,7 0,75
8961140 8176253 5 64 1290 20 41 1,0
8961141 8176255 5 79 1560 20 33,2 1,0
8961142 8176261 5 93 1840 20 28,8 1,0
8961143 8176263 5 118 2240 20 23,6 1,5
8961144 8176267 4 12,1 75 6 726 0,75
8961145 8176269 4 18,5 110 6 481 0,75
8961146 8176271 4 25 150 6 350 0,75
8961147 8176277 4 31 190 6 279 0,75
8961148 8176278 4 41 245 6 213 0,75
8961149 8176286 4 49 300 6 176 0,75
8961150 8176289 4 58 350 6 151 0,75
8961151 8176293 4 66 400 6 132 0,75
8961152 8176294 4 79 480 6 111 0,75

Tekniset tiedot

Erittely Data
Liitäntäjännite 230 V
Liitäntäkaapeli H05-Z1Z1F
Liitäntäkaapelin pituus 2,5 m
Johtimien määrä 3 kpl
Taivutussäde, min. 25 mm
Teho 6 W/m, 11 W/m & 20 W/m
Sisältää SVHC-aineita REACH-asetuksen mukaisesti Ei
Asennuslämpötila, min. -5 ºC
Keskiosan eristysmateriaali XLPE
Sisempi eristysmateriaali ETFE
Ulompi eristysmateriaali EVA, PE
Kaapelityyppi Resistiivinen 2-johtiminen, suojattu
Kotelointiluokka IP67
Maks. ympäristön lämpötila 90 °C
Mekaaninen luokitus M2
Suojajohdin Kierretty
UV-kestävyys Ei

Takuu

















12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.
