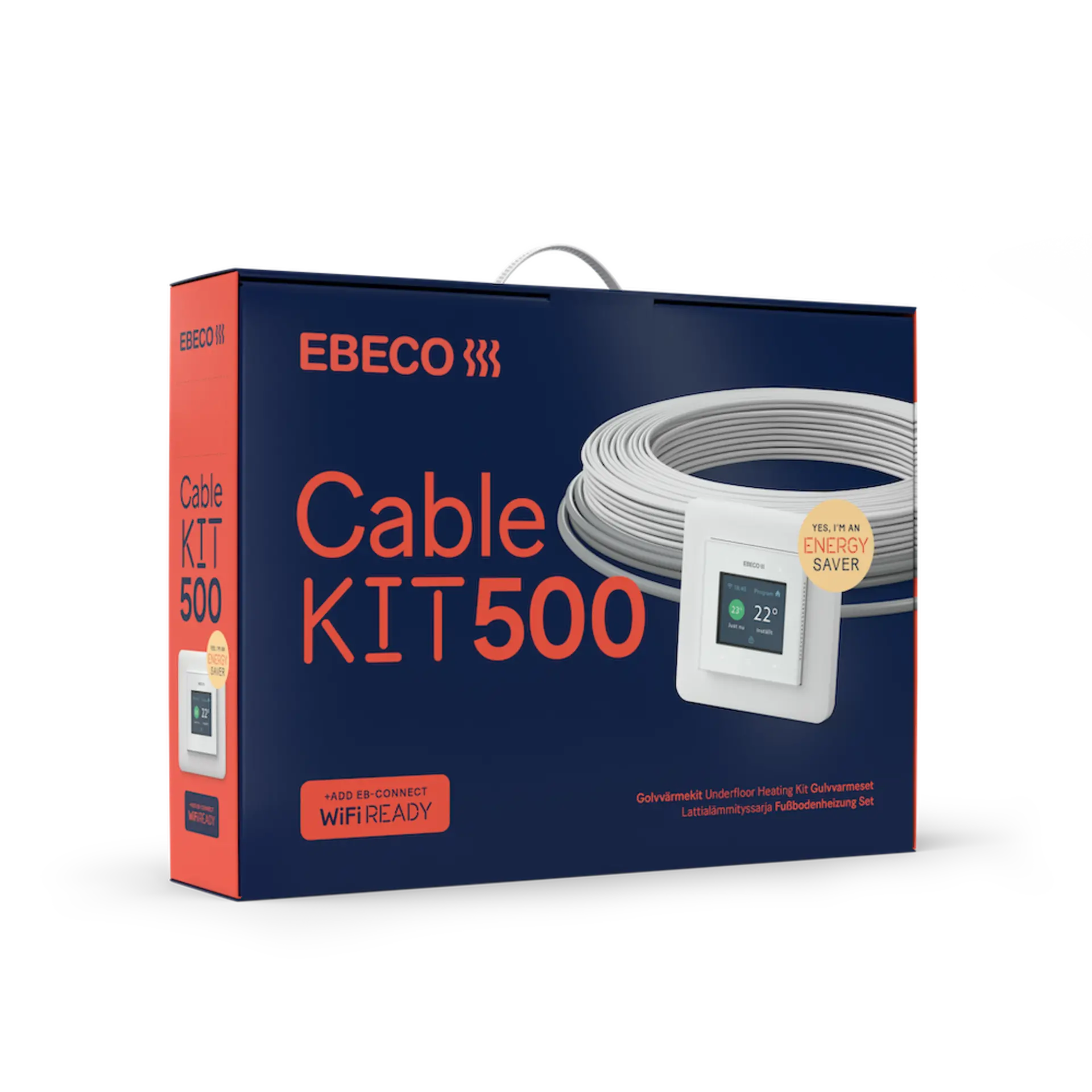

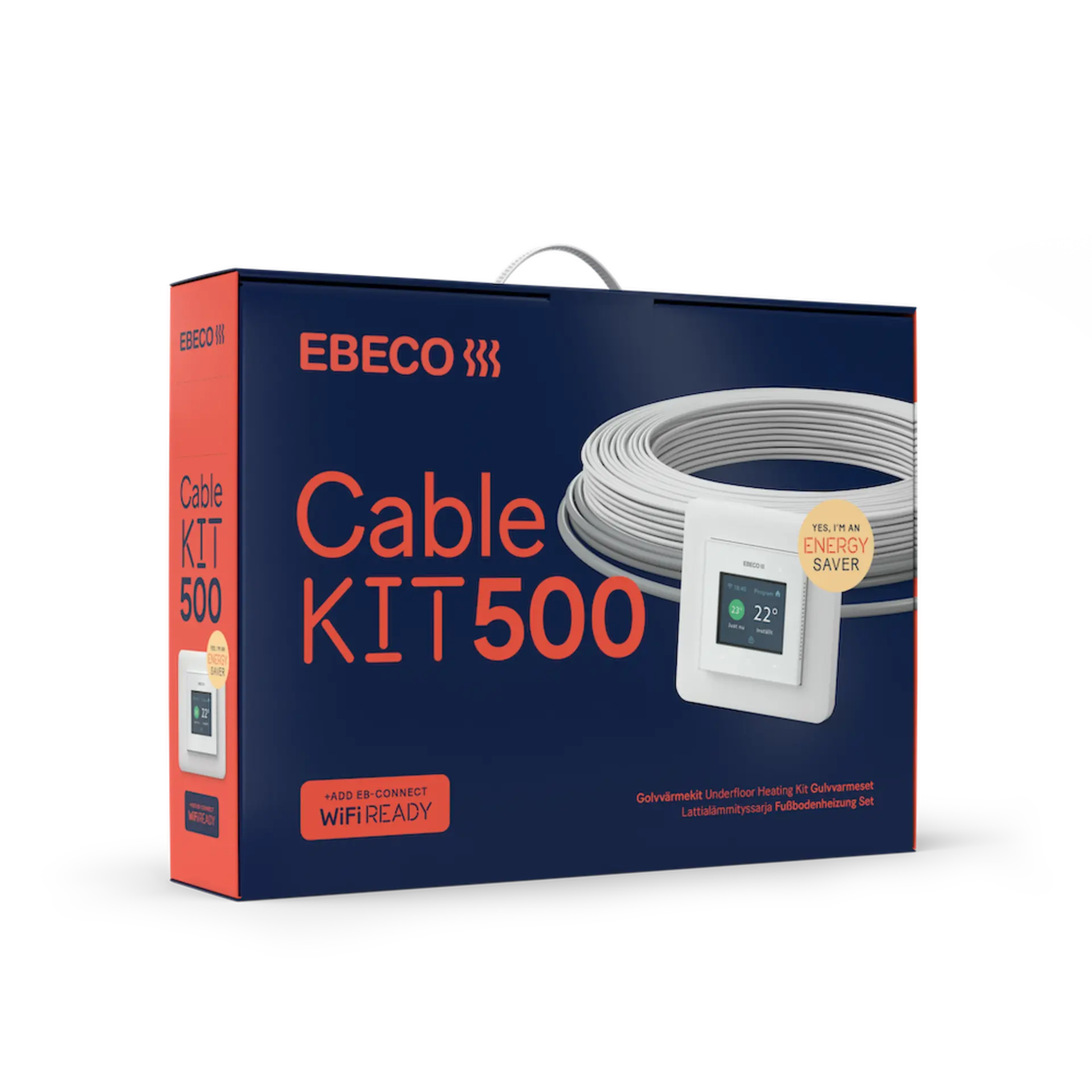

Cable Kit 500

Lattialämmityssarja lämpökaapelilla ja termostaatilla

Käyttö

  • Asennetaan tasoitusmassaan
  • Lattialämmitys sekä märkiin että kuiviin tiloihin
  • Lattialämmitys klinkkeri- ja luonnonkivilattioille sekä muovimatoille
  • EB-Therm 500
    EB-Therm 500
  • Kabel
    Kaapeli
  • 80-160 W/m²
    80-160 W/m²
  • Kaikki asennukseen tarvittava mukana
  • Ohut kaapelirakenne, joka pitää rakennekorkeuden matalana
  • WiFi READY: Termostaatti voidaan yhdistää Wifi-verkkoon
Täydellinen lattialämmityssarja klinkkeri- ja luonnonkivilattioille sekä muovimatoille. Sarja sisältää EB-Therm 500 termostaatin, jossa useita energiansäästöohjelmia sekä liimapuikot, anturiletku, varoituskilpi ja kelateline.

Termostaatti on ”WiFi READY” eli siinä on WiFi-valmius, ja EB-Connect WiFi -lisävarusteen avulla lattialämmitysjärjestelmää voidaan ohjata Ebeco Connect -sovelluksella, Tibber, Google Home tai avoimen API:n avulla.

Asennus

Yksinkertaistettu asennus Garanteran avulla

Käyttämällä Garantera-sovellusta saat lattialämmitysjärjestelmälle 25 vuoden takuun sekä sujuvamman asennusprosessin. Skannaa tuotteet EAN-lukijalla, kirjaa mittausarvot ennen ja jälkeen asennuksen ja lähetä takuutodistus suoraan asiakkaalle työn valmistuttua.

Asennus suoraan pakkauksesta

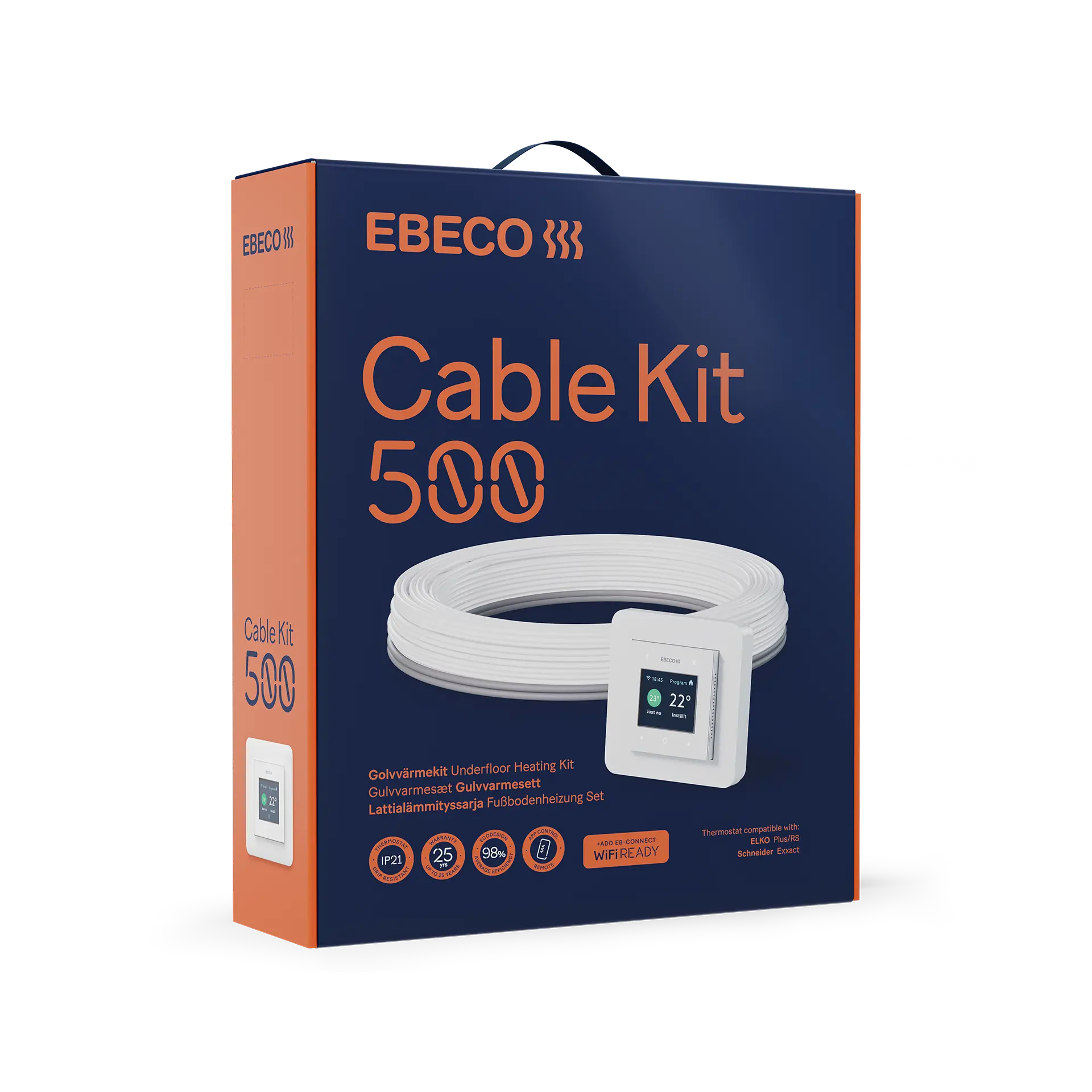

Cable Kit 500 toimitetaan parannetussa pakkauksessa, jossa on integroitu kelateline helpottamaan asennusta. Vedä kaapeli ulos pakkauksen pohjassa olevan perforoidun aukon kautta. Tämä vähentää riskiä, että kaapeli sotkeutuu tai jumittuu asennuksen aikana.


Anturiputken sijoittaminen

Anturikaapeli tulee sijoittaa siten, että se kulkee yhtä kaukana molemmin puolin asennettua lämmityskaapelia. Lämmityskaapelin ja liitoskaapelin välinen liitos on valettava lattiaan. Varmista, että sekä lämmityskaapeli että liitoskaapeli ovat suorassa vähintään 10 cm molemmin puolin liitosta.

Kaapelin asennus

Suunnittele kaapelien asennus etukäteen tasaisen jaon varmistamiseksi ja jotta suunniteltu alue saadaan katettua. Liitosta ja kaapelin päätä ei saa sijoittaa suihkutilaan eikä lattiakaivon lähelle. Pidä vähintään 60 cm etäisyys kaapelin pään ja märkätila-alueen 1 välillä sekä vähintään 20 cm etäisyys lattiakaivon ja lämmityskaapelin välillä.

Asennus Cable Clip ‑kiinnikkeellä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus liimalla

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus teipillä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Huomioithan, että nämä yksinkertaistetut ohjeet on tarkoitettu asentajan opastamiseen, eikä niitä tule pitää varsinaisena asennusohjeena. Lue aina käyttöohje tuotetta asentaessasi.

Cable Kit 500

Tuoteluettelo

Tuotenumero SNRO-numero Halkaisija (mm) Pituus (m) Teho (W) Teho (W/m) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8961080 8172791 4 8,9 100 11 534 0,75
8961081 8172793 4 13,5 150 11 351 0,75
8961082 8172794 4 18,5 200 11 259 0,75
8961083 8172796 4 23 260 11 207 0,75
8961084 8172797 4 31 330 11 161,2 0,75
8961085 8172798 4 37 400 11 133,2 0,75
8961086 8176200 4 43 470 11 111,8 0,75
8961087 8176201 4 49 540 11 98 0,75
8961088 8176202 4 58 650 11 81,2 0,75
8961089 8176203 4 73 810 11 65,7 0,75
8961090 8176204 4 86 960 11 55 0,75
8961091 8176205 4 107 1180 11 44,9 0,75
8961092 8176206 4 124 1380 11 38,4 1,0
8961093 8176208 4 155 1710 11 31 1,0
8961094 8176210 4 187 2080 11 25,4 1,5
Lisäsarja
Tuotenumero SNRO-numero Halkaisija (mm) Pituus (m) Teho (W) Teho (W/m) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8960124 8172671 4 107 1180 11 44,9 0,75
Lisäsarja ilman termostaattia ja liimapuikkoja.

Tekniset tiedot

Erittely Data
Liitäntäjännite 230 V
Liitäntäkaapeli H05-Z1Z1F
Liitäntäkaapelin pituus 2,5 m
Johtimien määrä 3 kpl
Taivutussäde, min. 25 mm
Teho 11 W/m
Sisältää SVHC-aineita REACH-asetuksen mukaisesti Ei
Asennuslämpötila, min. -5 ºC
Keskiosan eristysmateriaali XLPE
Sisempi eristysmateriaali ETFE
Ulompi eristysmateriaali EVA, PE
Kaapelityyppi Resistiivinen 2-johtiminen, suojattu
Kotelointiluokka Termostaatti: IP21, kaapeli: IP67
Maks. ympäristön lämpötila 90 °C
Mekaaninen luokitus M2
Suojajohdin Kierretty
Termostaatti EB-Therm 500
UV-kestävyys Ei

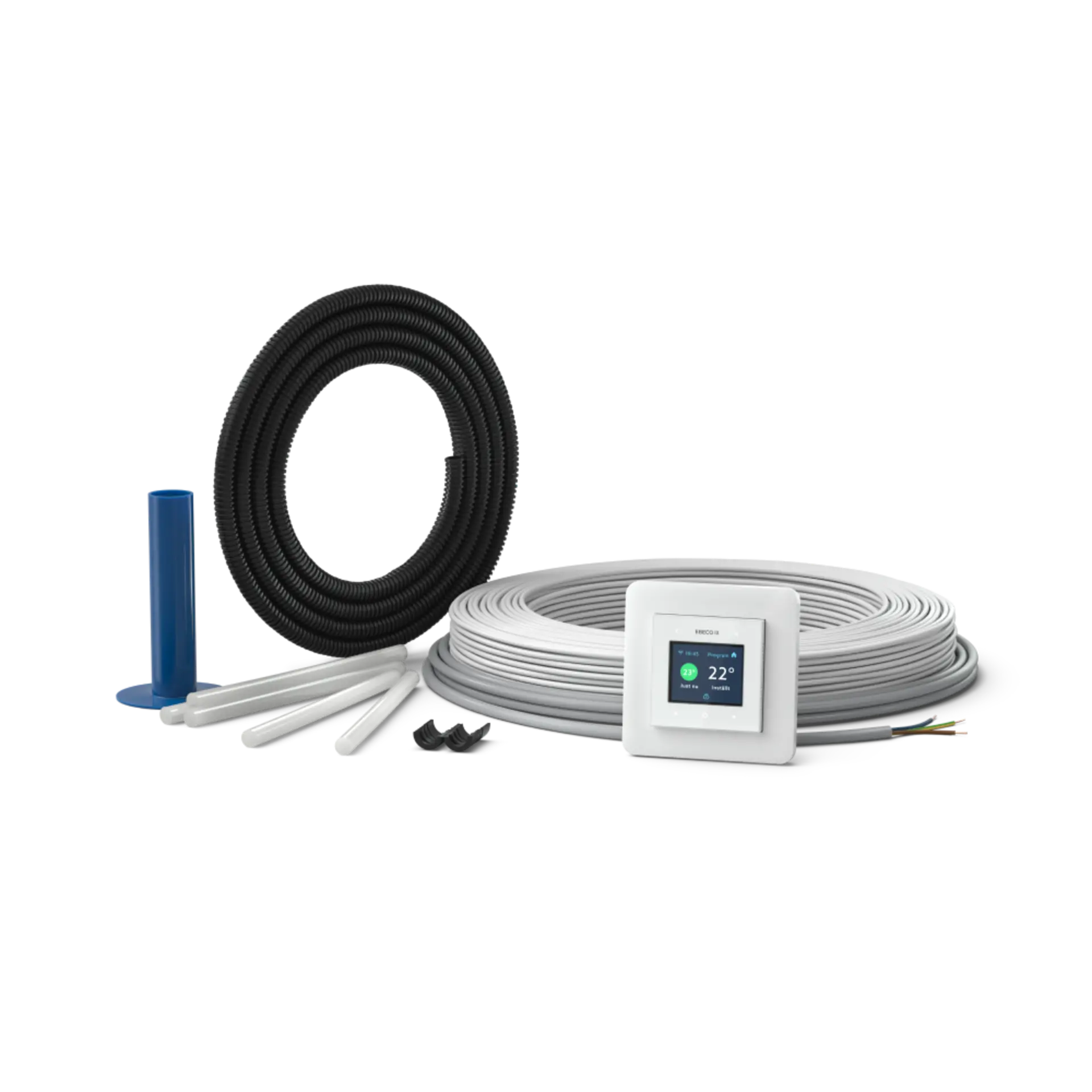

Paketti sisältää seuraavat:

Givarslang med varningsskylt

Anturiletku

Anturiletku
EB Therm 500

EB-Therm 500

EB-Therm 500
Limstavar

Liimapuikot

Liimapuikot
Cableflex, förpackningar

Cableflex

Cableflex

Takuu

















12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.
