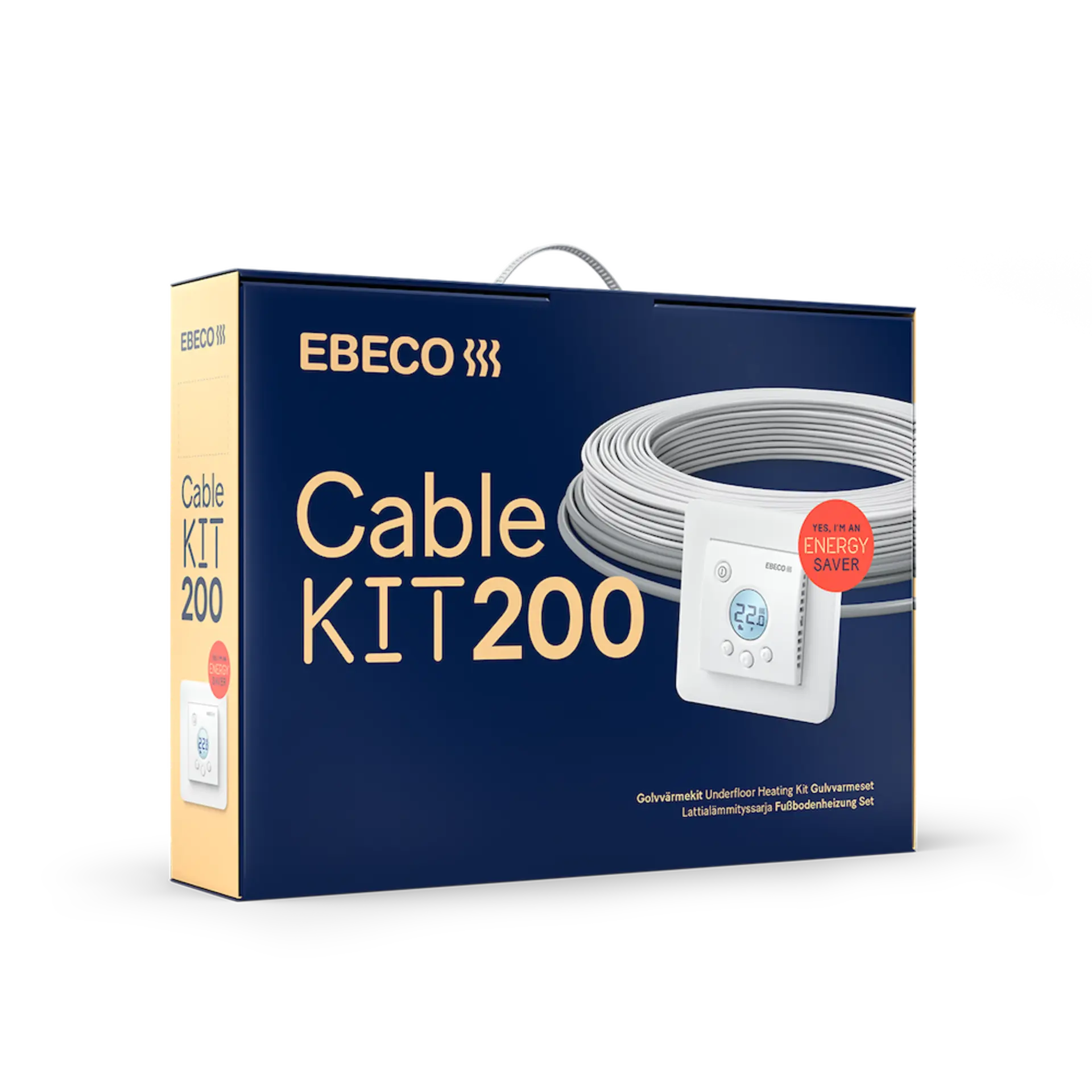

Cable Kit 200

Lattialämmityssarja lämpökaapelilla ja termostaatilla

Käyttö

  • Asennetaan tasoitusmassaan
  • Lattialämmitys sekä märkiin että kuiviin tiloihin
  • Lattialämmitys klinkkeri- ja luonnonkivilattioille sekä muovimatoille
  • Kabel
    Kaapeli
  • EB-Therm 205
    EB-Therm 205
  • 80-160 W/m²
    80-160 W/m²
  • Kaikki asennukseen tarvittava mukana
  • Termostaatti energiansäästöohjelmalla
  • Ohut kaapelirakenne, joka pitää rakennekorkeuden matalana

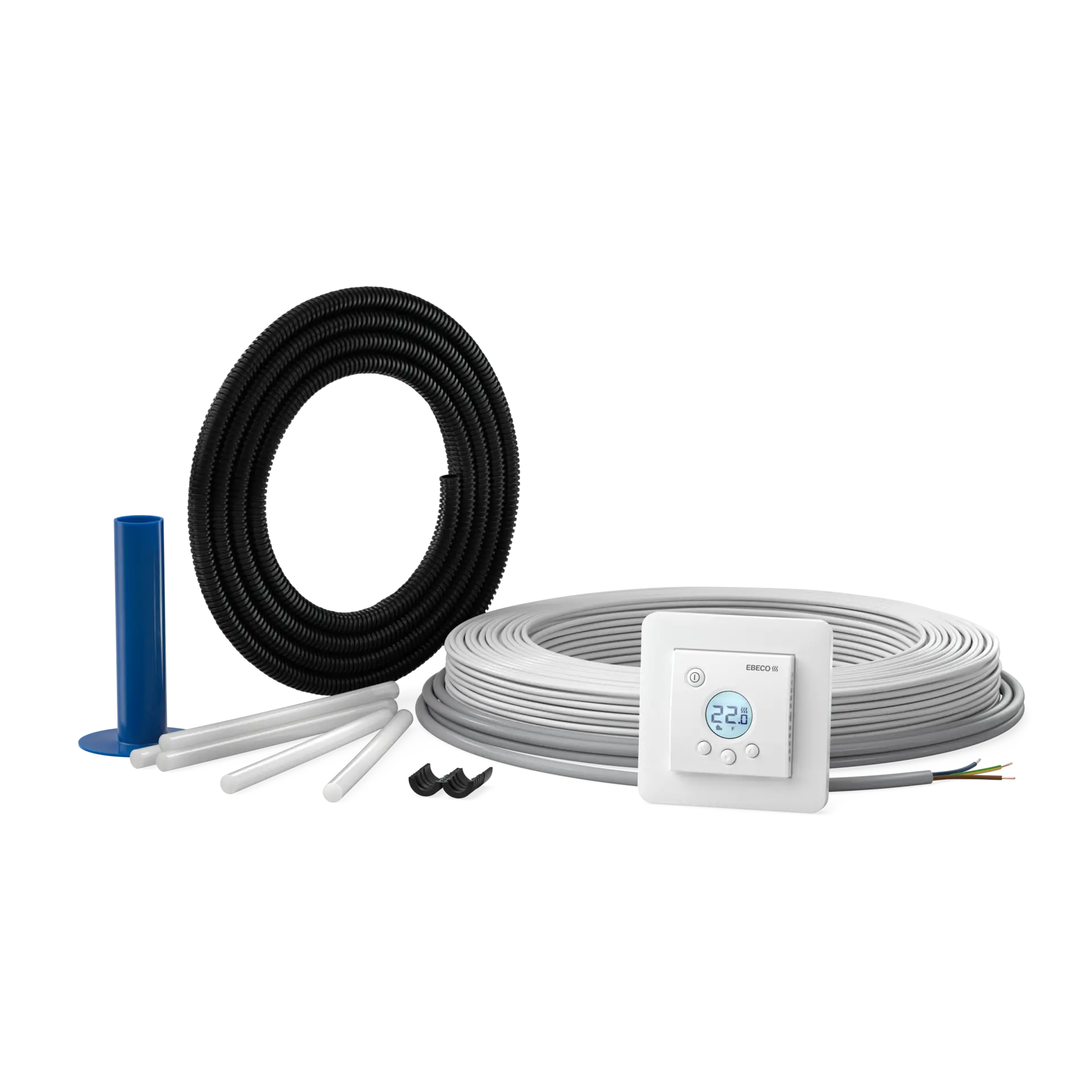

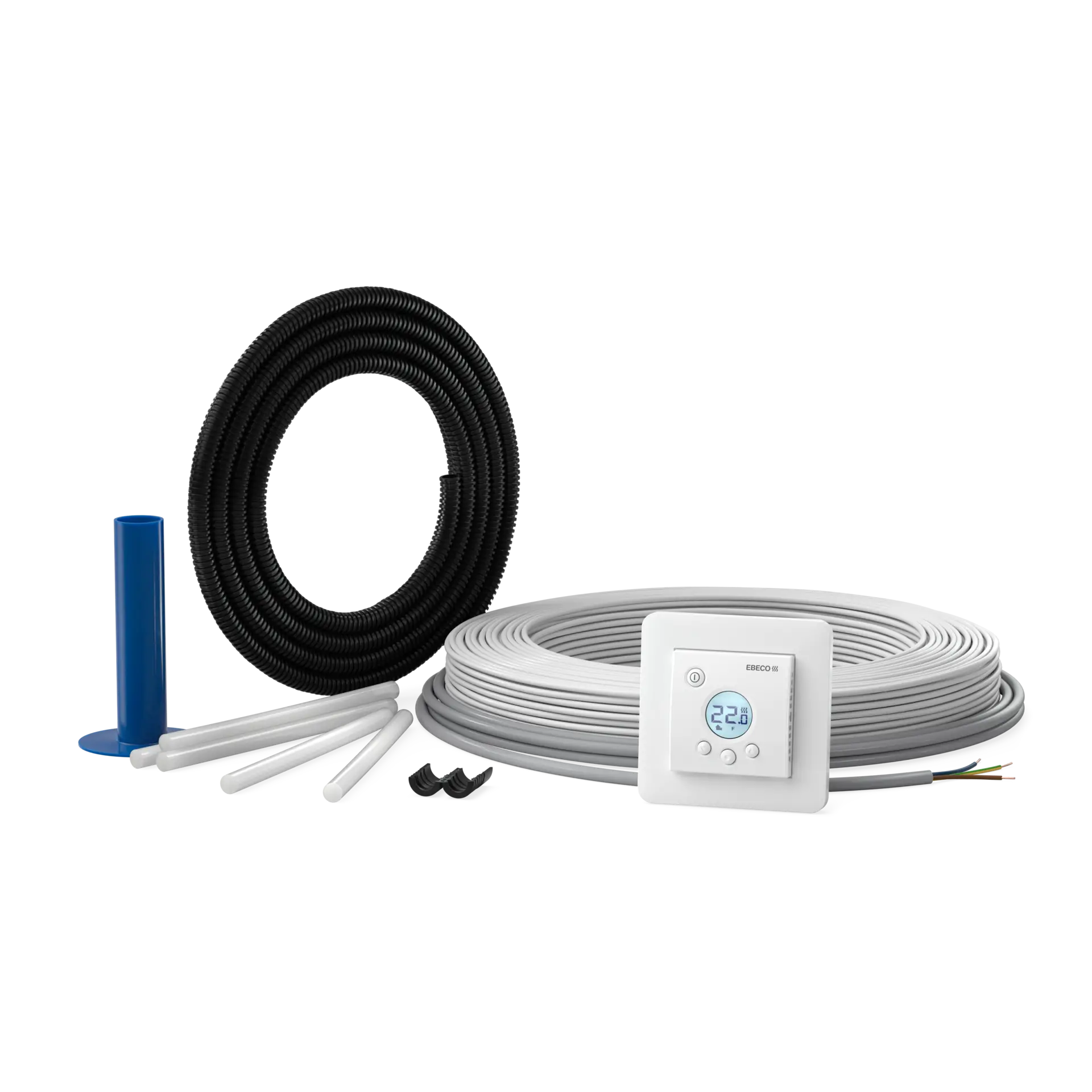

Täydellinen lattialämmityssarja klinkkeri- ja luonnonkivilattioille sekä muovimatoille. Sarja sisältää termostaatin EB-Therm 205 kahdella energiansäästöohjelmalla sekä liimapuikot, anturiletkun, varoituskilven ja kelatelineen.

Asennus

Yksinkertaistettu asennus Garanteran avulla

Käyttämällä Garantera-sovellusta saat lattialämmitysjärjestelmälle 25 vuoden takuun sekä sujuvamman asennusprosessin. Skannaa tuotteet EAN-lukijalla, kirjaa mittausarvot ennen ja jälkeen asennuksen ja lähetä takuutodistus suoraan asiakkaalle työn valmistuttua.

Anturiputken sijoittaminen

Anturikaapeli tulee sijoittaa siten, että se kulkee yhtä kaukana molemmin puolin asennettua lämmityskaapelia. Lämmityskaapelin ja liitoskaapelin välinen liitos on valettava lattiaan. Varmista, että sekä lämmityskaapeli että liitoskaapeli ovat suorassa vähintään 10 cm molemmin puolin liitosta.

Kaapelin asennus

Suunnittele kaapelien asennus etukäteen tasaisen jaon varmistamiseksi ja jotta suunniteltu alue saadaan katettua. Liitosta ja kaapelin päätä ei saa sijoittaa suihkutilaan eikä lattiakaivon lähelle. Pidä vähintään 60 cm etäisyys kaapelin pään ja märkätila-alueen 1 välillä sekä vähintään 20 cm etäisyys lattiakaivon ja lämmityskaapelin välillä.

Asennus Cable Clip ‑kiinnikkeellä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus liimalla

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus teipillä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Huomioithan, että nämä yksinkertaistetut ohjeet on tarkoitettu asentajan opastamiseen, eikä niitä tule pitää varsinaisena asennusohjeena. Lue aina käyttöohje tuotetta asentaessasi.

Cable Kit 200

Tuoteluettelo

Tuotenumero SNRO-numero Halkaisija (mm) Pituus (m) Teho (W) Teho (W/m) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8960838 8176535 4 8,9 100 11 534 0,75
8960850 8176536 4 13,5 150 11 351 0,75
8960851 8176451 4 18,5 200 11 259 0,75
8960852 8176452 4 23 260 11 207 0,75
8960853 8176453 4 31 330 11 161,2 0,75
8960854 8176454 4 37 400 11 133,2 0,75
8960855 8176455 4 43 470 11 111,8 0,75
8960856 8176456 4 49 540 11 98 0,75
8960857 8176457 4 58 650 11 81,2 0,75
8960858 8176458 4 73 810 11 65,7 0,75
8960859 8176459 4 86 960 11 55 0,75
8960860 8176460 4 107 1180 11 44,9 0,75
8960861 8176538 4 124 1380 11 38,4 1,0
8960862 8176540 4 155 1710 11 31 1,0
8960863 8176542 4 187 2080 11 25,4 1,5
Lisäsarja
Tuotenumero SNRO-numero Halkaisija (mm) Pituus (m) Teho (W) Teho (W/m) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8960124 8172671 4 107 1180 11 44,9 0,75
Lisäsarja ilman termostaattia ja liimapuikkoja.

Tekniset tiedot

Erittely Data
Liitäntäjännite 230 V
Liitäntäkaapeli H05-Z1Z1F
Liitäntäkaapelin pituus 2,5 m
Johtimien määrä 3 kpl
Taivutussäde, min. 25 mm
Halkaisija 4 mm
Teho 11 W/m
Sisältää SVHC-aineita REACH-asetuksen mukaisesti Ei
Asennuslämpötila, min. -5 ºC
Keskiosan eristysmateriaali XLPE
Sisempi eristysmateriaali ETFE
Ulompi eristysmateriaali EVA, PE
Kaapelityyppi Resistiivinen 2-johtiminen, suojattu
Kotelointiluokka Termostaatti: IP21, kaapeli: IP67
Maks. ympäristön lämpötila 90 °C
Mekaaninen luokitus M2
Suojajohdin Kierretty
Termostaatti EB-Therm 205
UV-kestävyys Ei

Paketti sisältää seuraavat:

Limstavar

Liimapuikot

Liimapuikot
Givarslang med varningsskylt

Anturiletku

Anturiletku
EB-Therm 205

EB-Therm 205

EB-Therm 205
Cableflex, förpackningar

Cableflex

Cableflex

Takuu

















12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.
