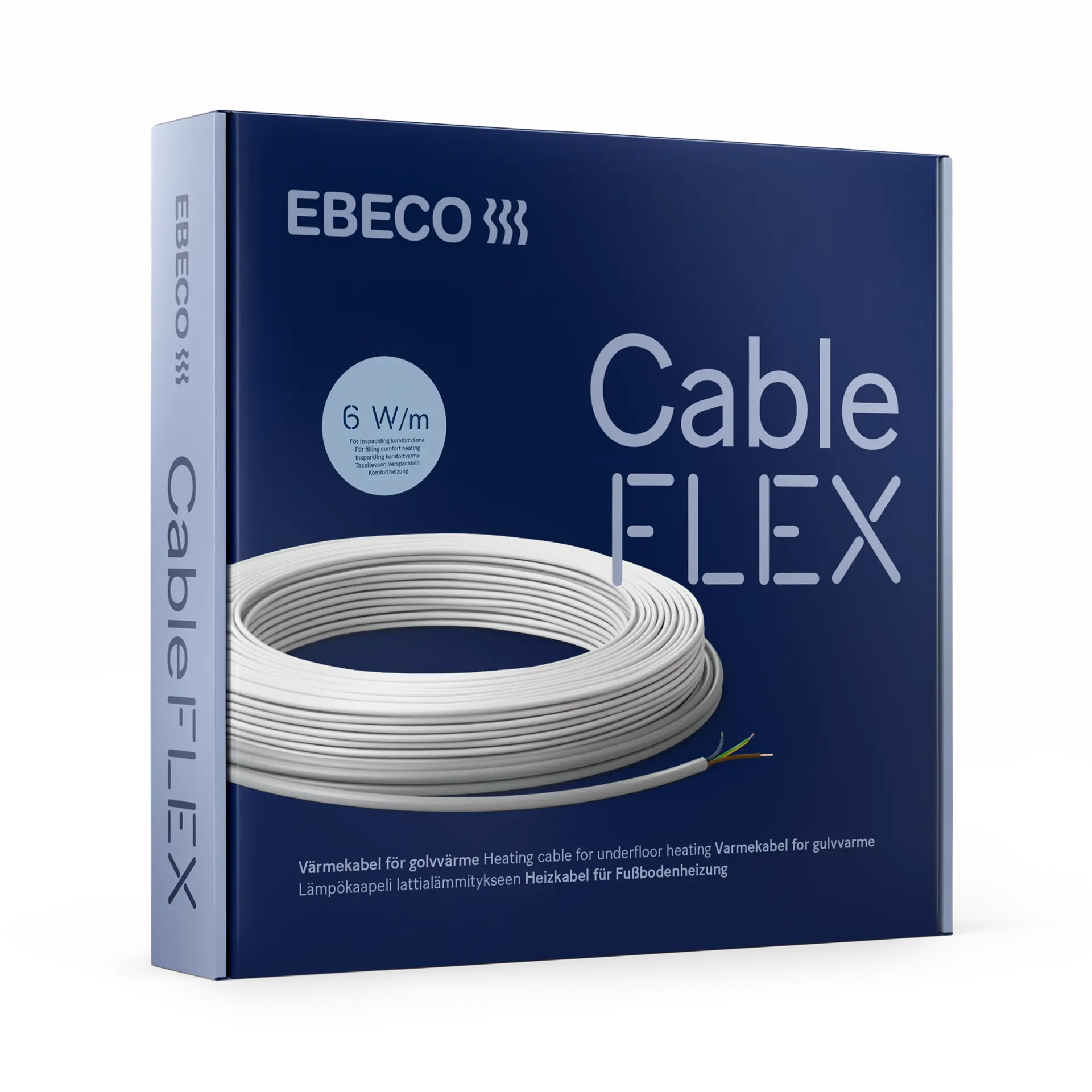

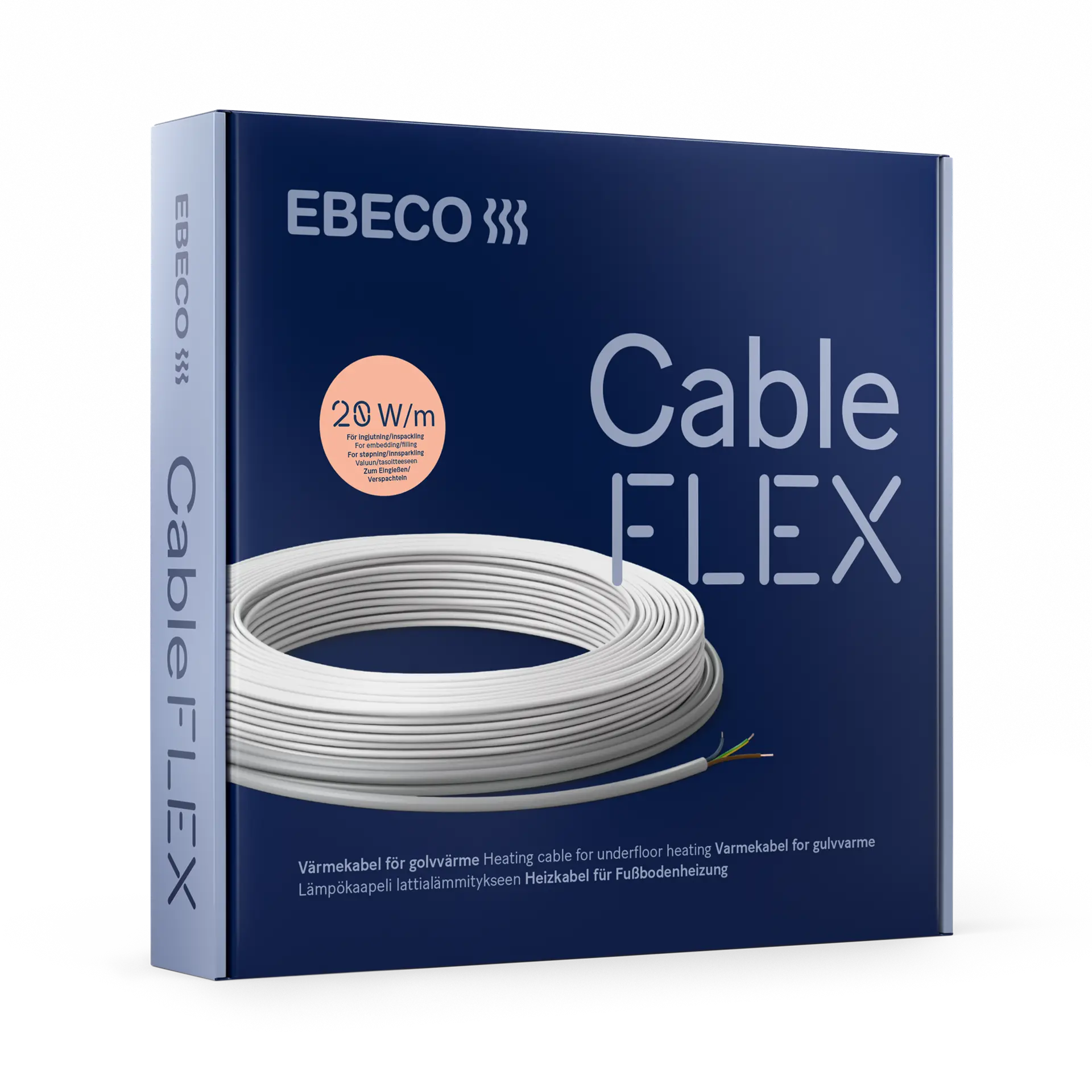

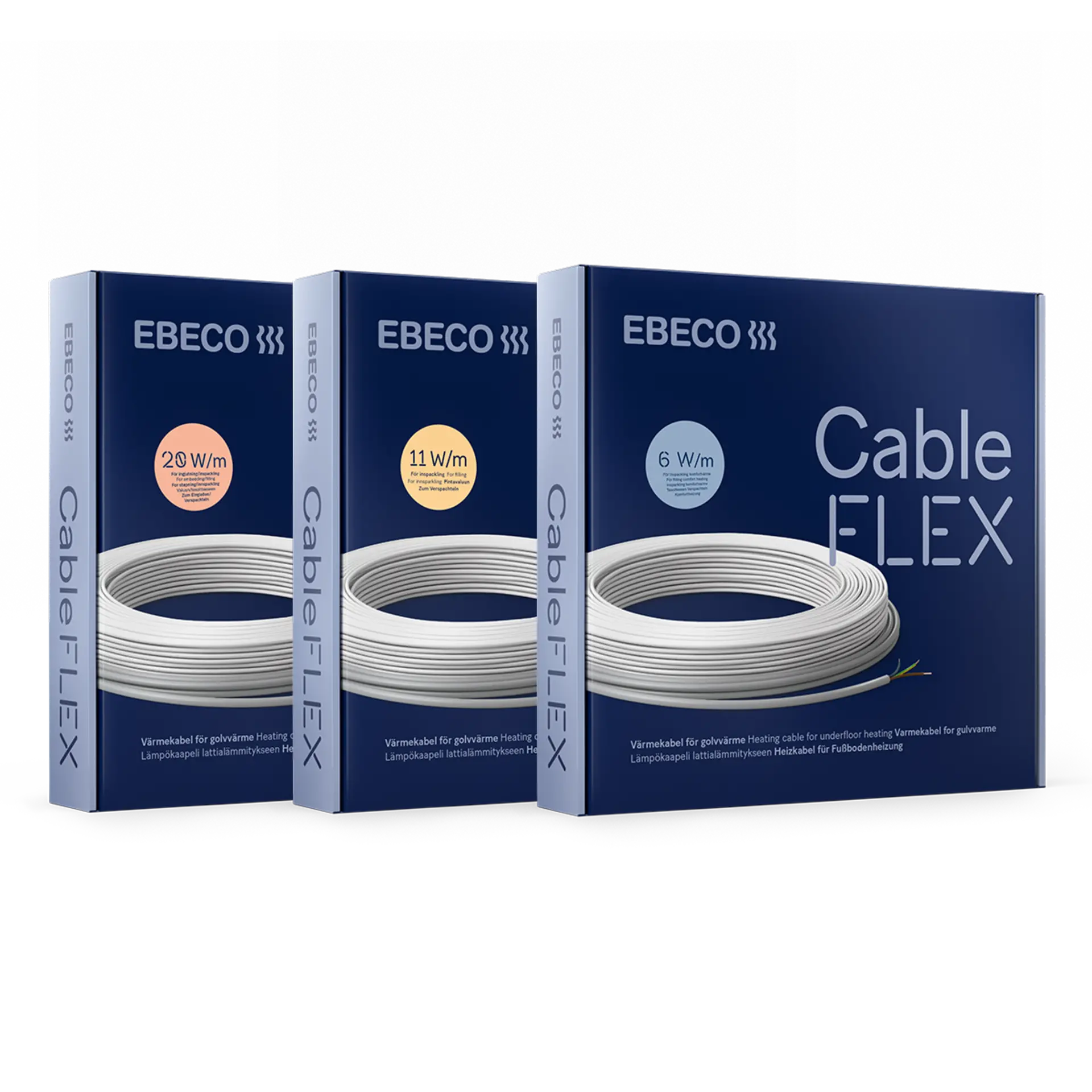

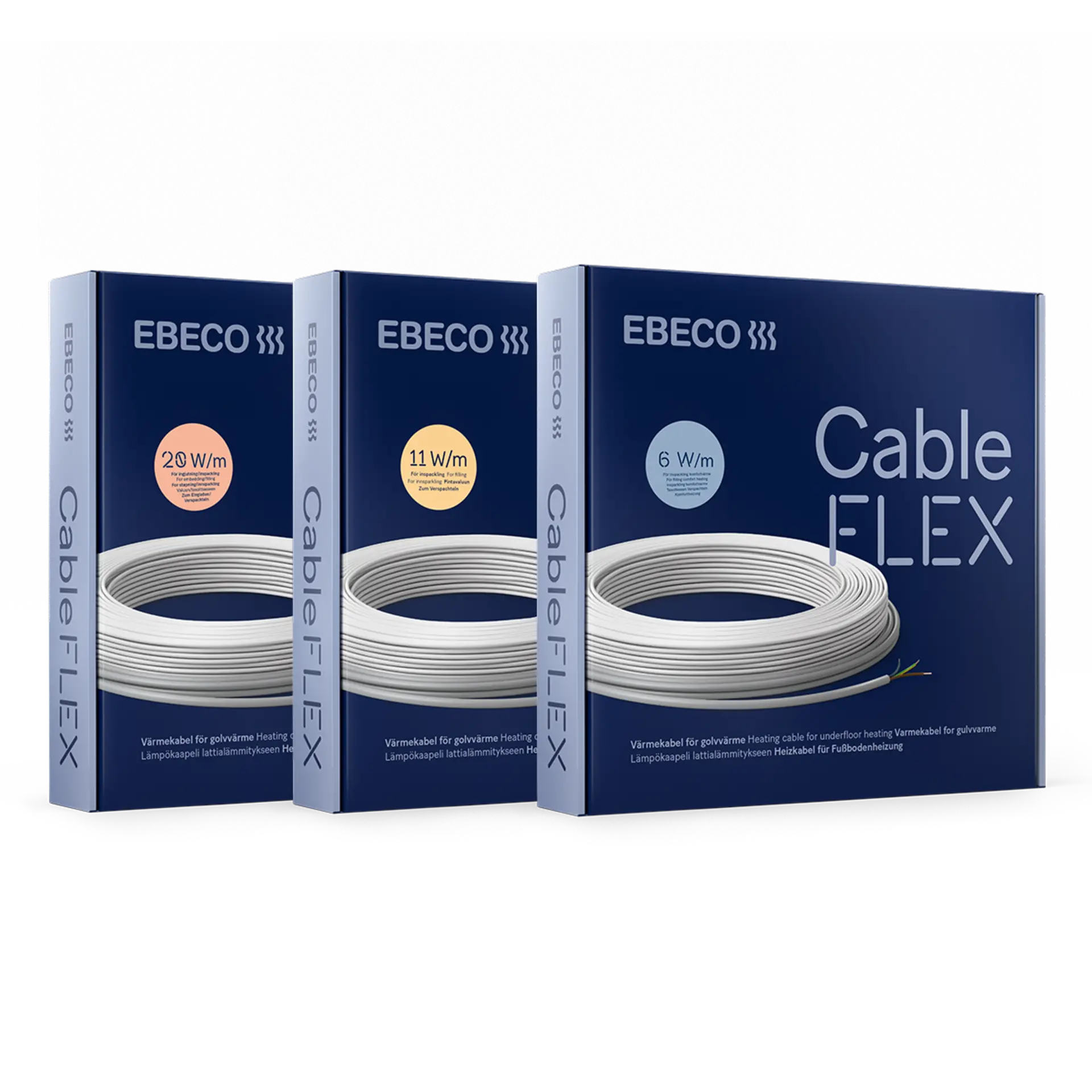

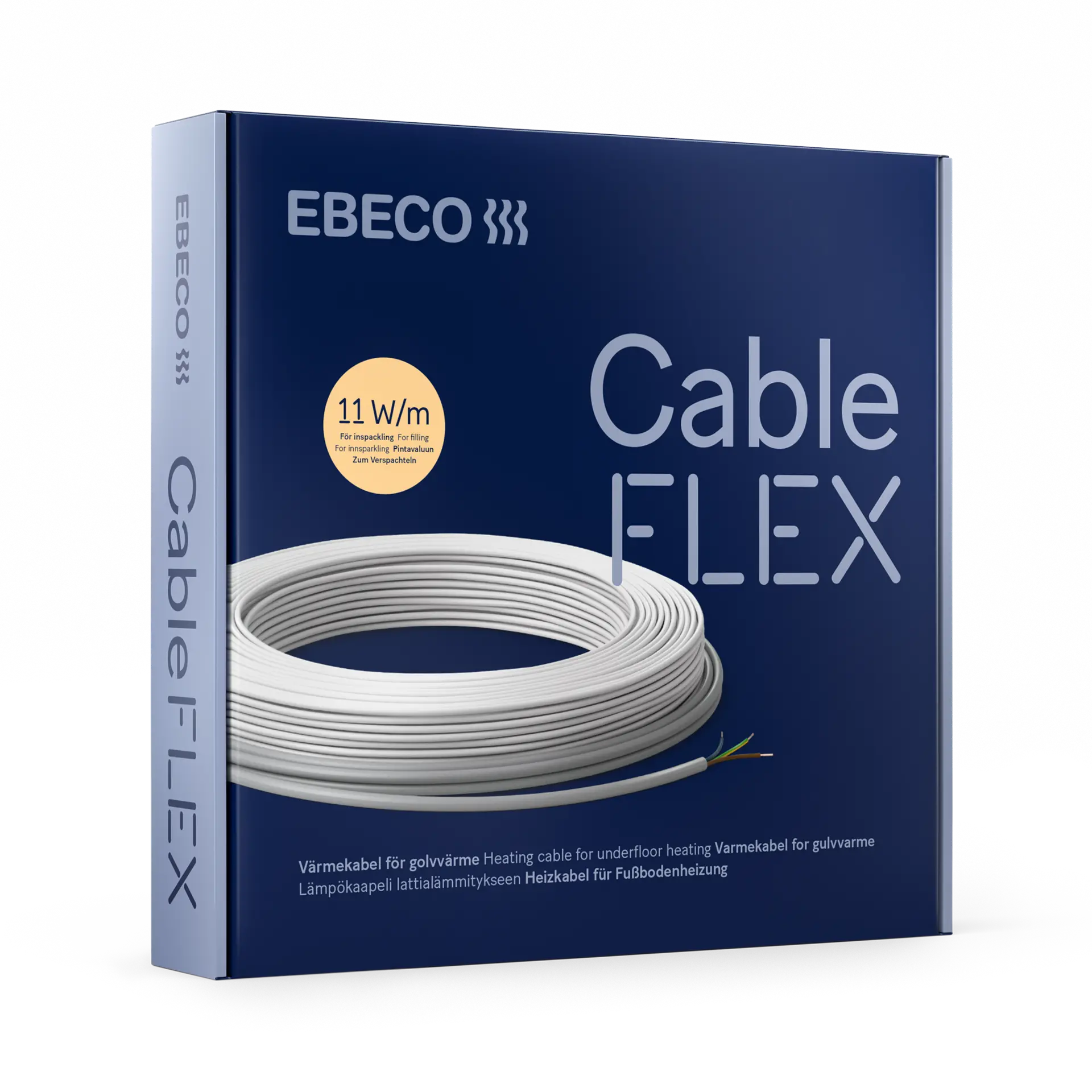

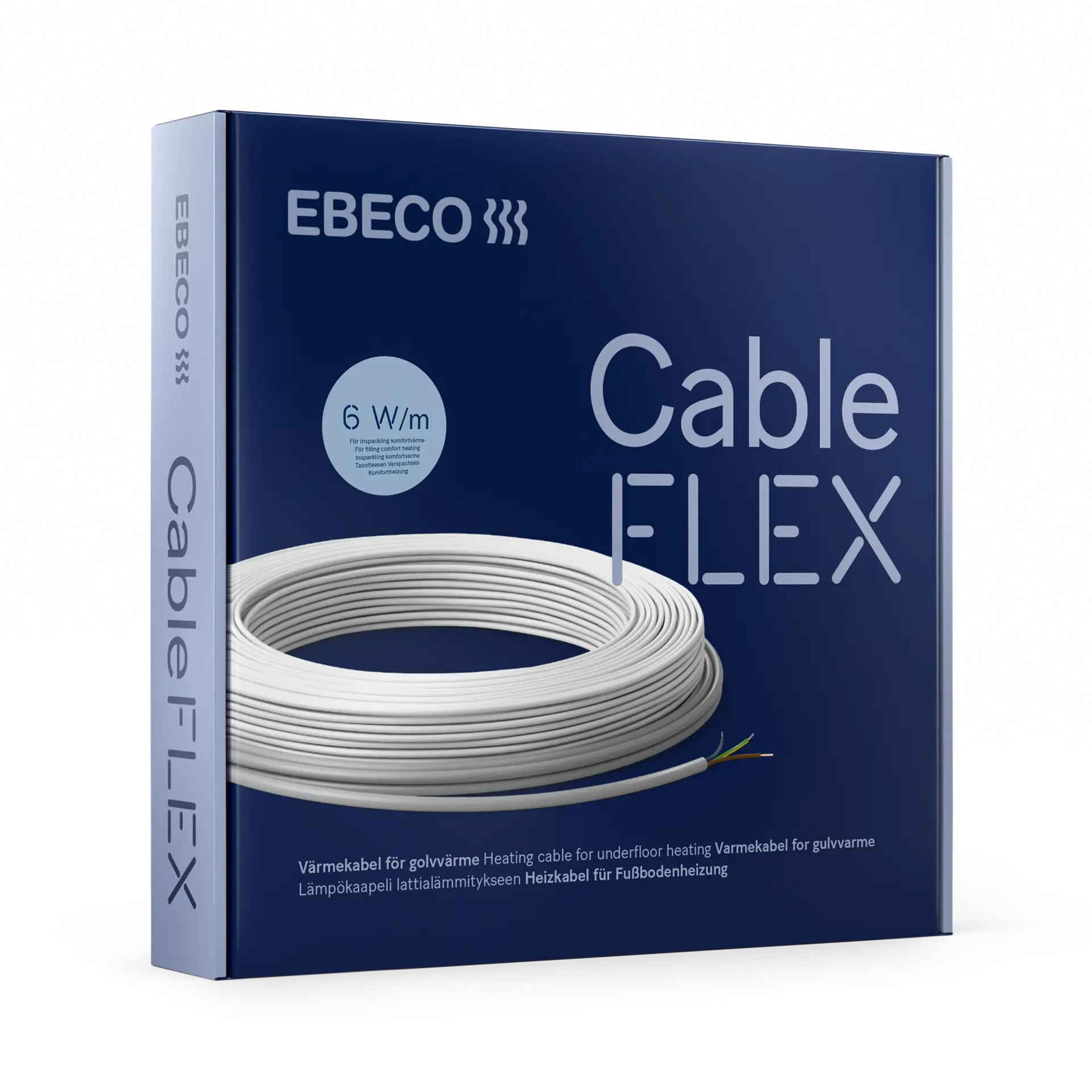

Cableflex

Serienwiderstand 2-Leiter mit Schirm

Benutzung

  • Verlegung in Ausgleichsmasse oder Vergießen in Beton
  • Fußbodenheizung für alle Arten von Untergrund und Fußboden
  • Fußbodenheizung für trockene Räume und Feuchträume
  • 50-160 W/m²
    50–160 W/m²
  • W/m
    6, 11, 20 W/m
  • Kabel
    Kabel
  • Breiter Verwendungsbereich
  • Klassifiziert M2
  • Heizkabel mit halogenfreier Außenhülse

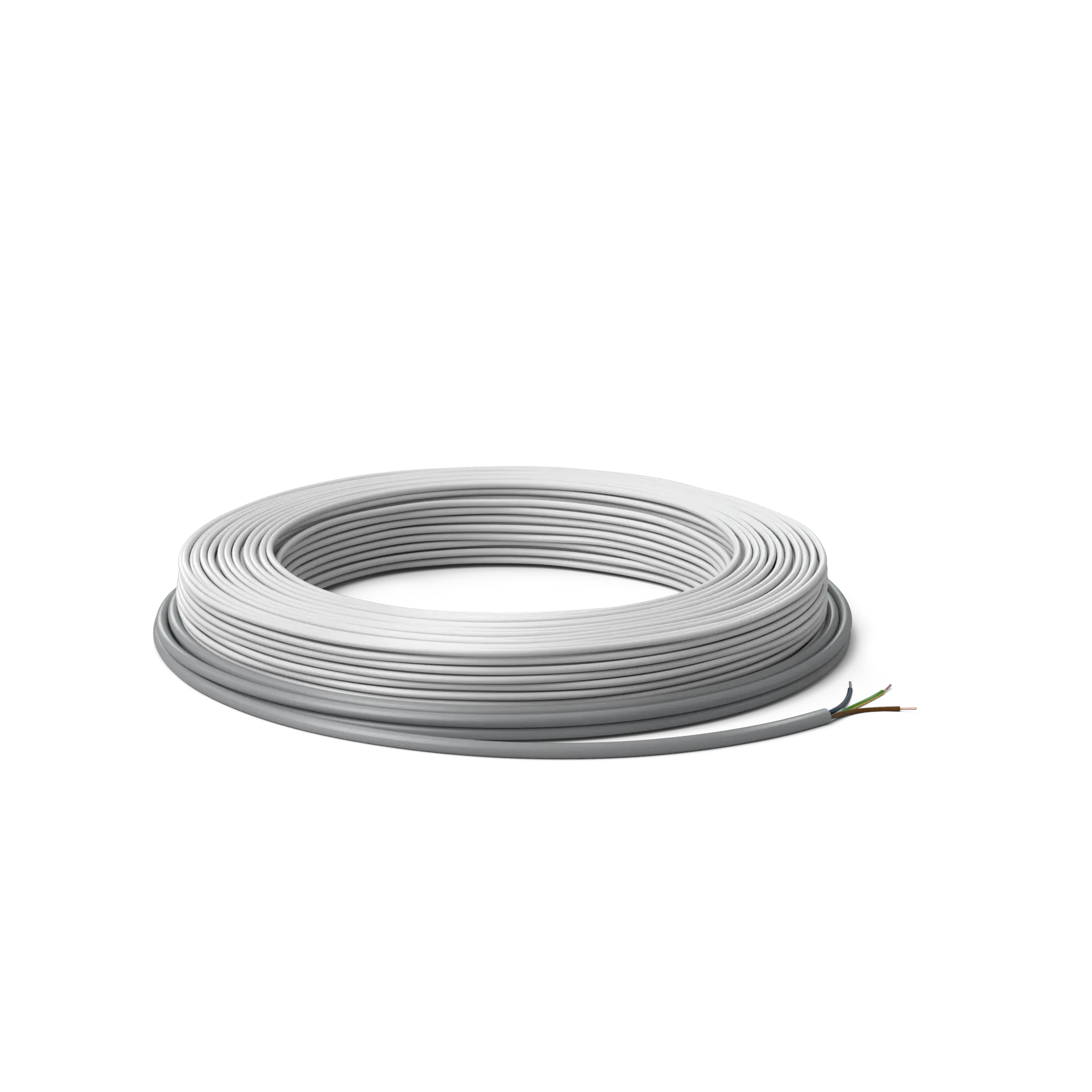

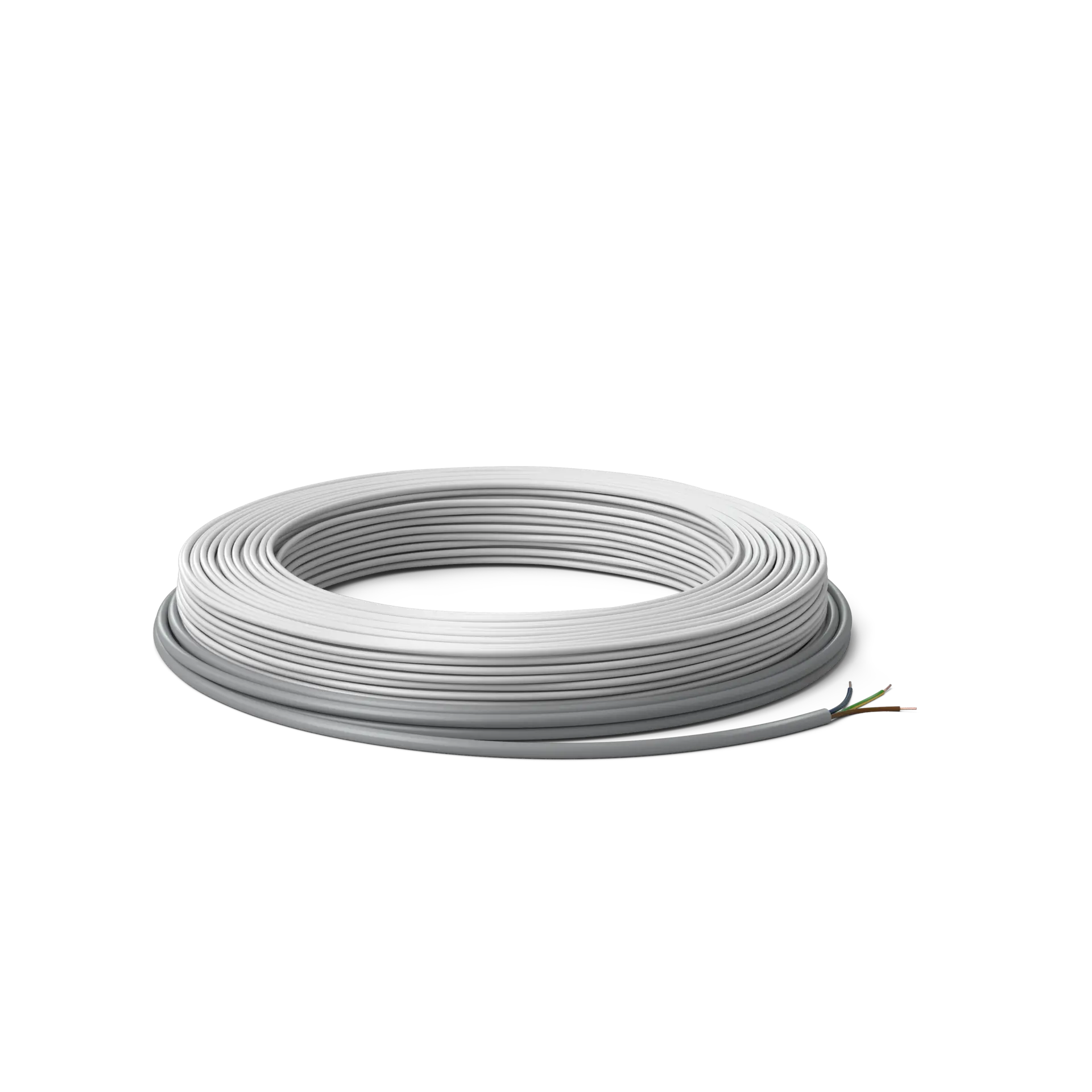

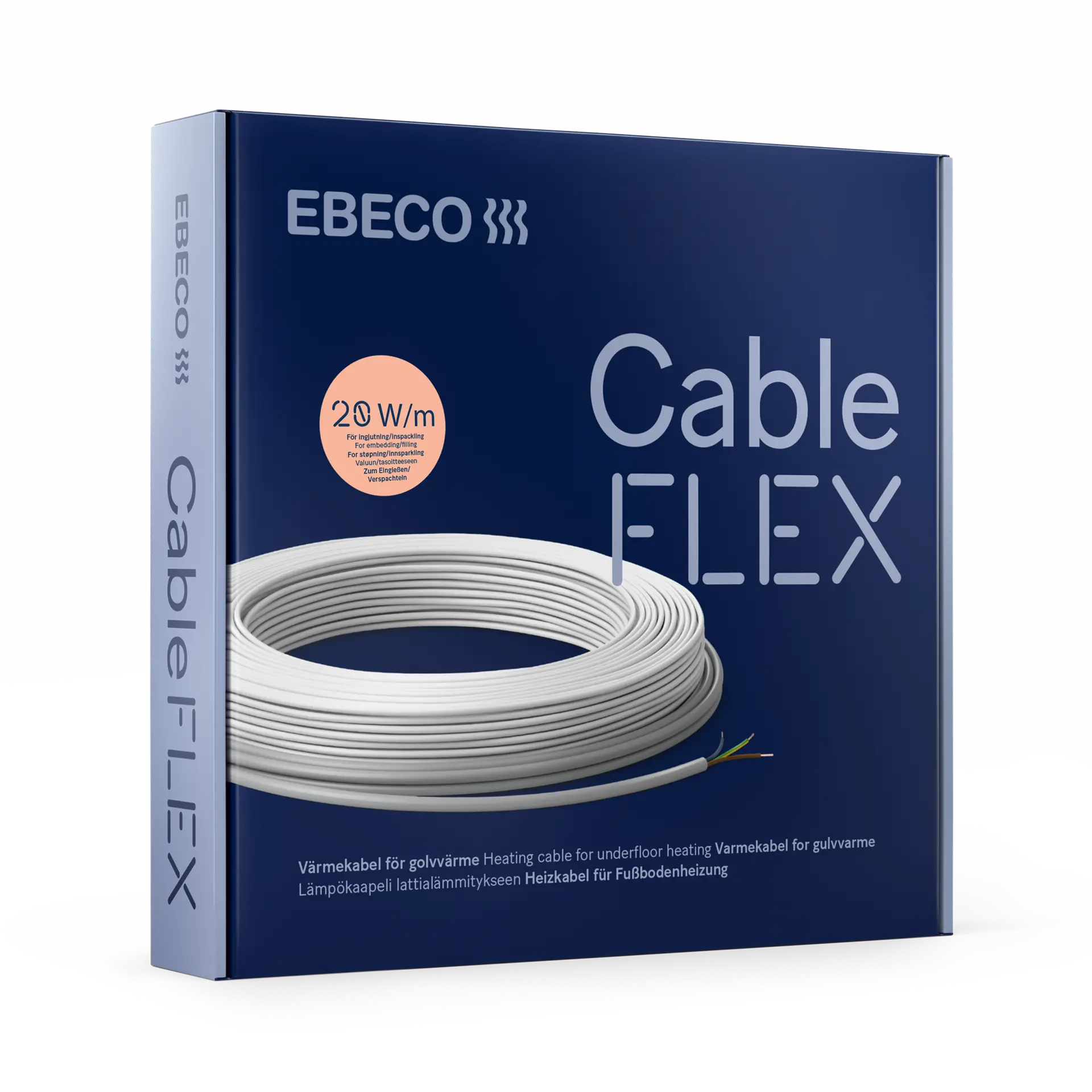

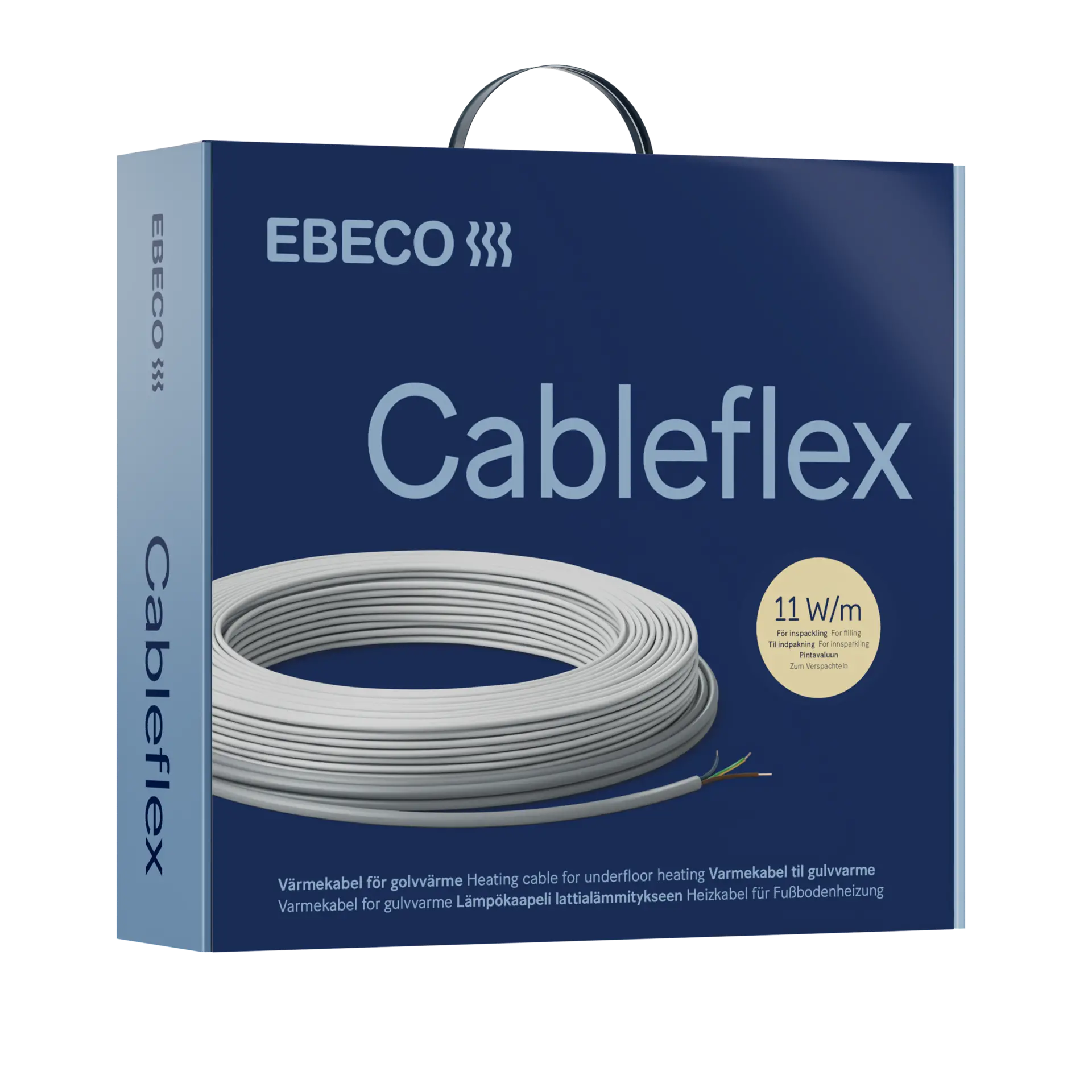

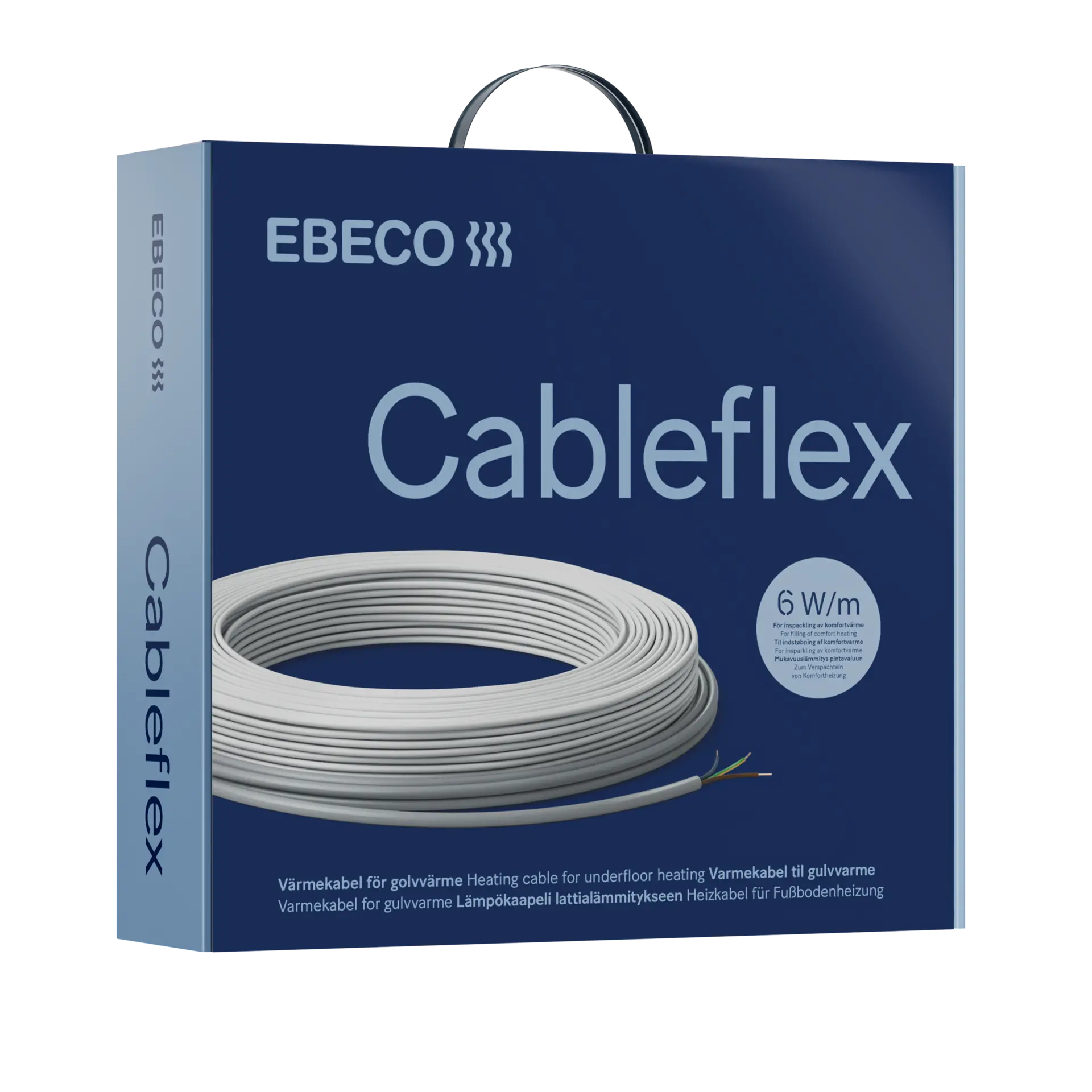

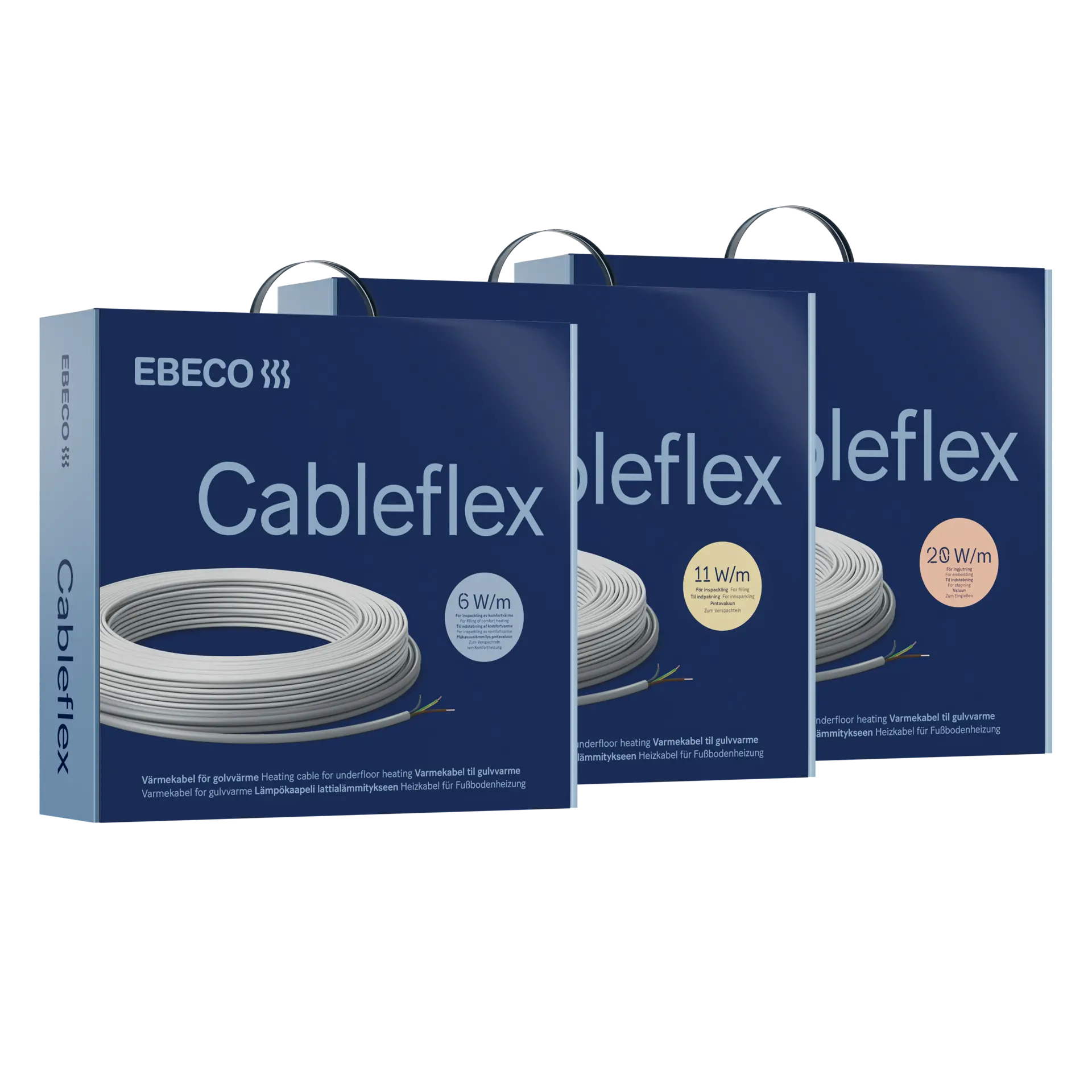

Cableflex ist eine vielseitig verwendbare Serie an Heizkabeln für Fußbodenheizungen. Die Serie ist in verschiedenen Leistungen erhältlich, sodass sich jeder Heizbedarf decken lässt. Zum Lieferumfang gehört das Kabel auf Trommel, ein Warnschild sowie ein praktischer Trommelhalter.

Installation

Vereinfachte Installation mit Garantera

Durch die Nutzung der Garantera App erhalten Sie eine 25‑jährige Garantie auf das Fußbodenheizungssystem sowie eine reibungslosere Installation. Scannen Sie die Produkte mit dem EAN‑Scanner, erfassen Sie die Messwerte vor und nach der Installation und senden Sie den Garantienachweis nach Abschluss der Arbeiten direkt an den Kunden.

Platzierung des Fühlerrohrs

Das Fühlerkabel ist so zu positionieren, dass es auf beiden Seiten des verlegten Heizkabels den gleichen Abstand hat. Die Verbindung zwischen Heizkabel und Anschlussleitung muss im Boden eingegossen werden. Stellen Sie sicher, dass Heizkabel und Anschlussleitung auf beiden Seiten der Verbindung mindestens 10 cm gerade verlaufen.

Kabelverlegung

Planen Sie die Verlegung im Voraus, um eine gleichmäßige Verteilung sicherzustellen und die vorgesehene Fläche vollständig abzudecken. Verbindung und Kabelende dürfen nicht in Duschbereichen oder in der Nähe von Bodenabläufen platziert werden. Halten Sie mindestens 60 cm Abstand zwischen Kabelende und Feuchtbereich Zone 1 sowie mindestens 20 cm zwischen Bodenablauf und Heizkabel ein.

Montage mit Cable Clip

Das Heizkabel kann mit Ebeco Cable Clips, Kleber oder Befestigungsklebeband für Heizkabel fixiert werden. Befestigen Sie das Kabel in einem Abstand von maximal 20 cm zwischen den Befestigungspunkten und stellen Sie sicher, dass jede Befestigung fest verankert ist, damit sich das Kabel beim Vergießen nicht anhebt.

Montage mit Cable Clip

Das Heizkabel kann mit Ebeco Cable Clips, Kleber oder Befestigungsklebeband für Heizkabel fixiert werden. Befestigen Sie das Kabel in einem Abstand von maximal 20 cm zwischen den Befestigungspunkten und stellen Sie sicher, dass jede Befestigung fest verankert ist, damit sich das Kabel beim Vergießen nicht anhebt.

Montage mit Kleber

Das Heizkabel kann mit Ebeco Cable Clips, Kleber oder Befestigungsklebeband für Heizkabel fixiert werden. Befestigen Sie das Kabel in einem Abstand von maximal 20 cm zwischen den Befestigungspunkten und stellen Sie sicher, dass jede Befestigung fest verankert ist, damit sich das Kabel beim Vergießen nicht anhebt.

Montage mit Klebeband

Das Heizkabel kann mit Ebeco Cable Clips, Kleber oder Befestigungsklebeband für Heizkabel fixiert werden. Befestigen Sie das Kabel in einem Abstand von maximal 20 cm zwischen den Befestigungspunkten und stellen Sie sicher, dass jede Befestigung fest verankert ist, damit sich das Kabel beim Vergießen nicht anhebt.

Bitte beachten Sie, dass diese vereinfachten Anweisungen lediglich als Orientierung für Sie als Installateur dienen und nicht als Installationsanleitung zu verstehen sind. Lesen Sie bei der Installation dieses Produkts stets das Handbuch.

Cableflex

Artikelliste

Artikelnummer Durchmesser (mm) Länge (m) Leistung (W) Leistung (W/m) Widerstand (Ω nominell) Anschlusskabels (mm²)
8960102 4 8,9 100 11 534 0,75
8960104 4 13,5 150 11 351 0,75
8960106 4 18,5 200 11 259 0,75
8960108 4 23 260 11 207 0,75
8960110 4 31 330 11 161,2 0,75
8960112 4 37 400 11 133,2 0,75
8960114 4 43 470 11 111,8 0,75
8960116 4 49 540 11 98 0,75
8960118 4 58 650 11 81,2 0,75
8960120 4 73 810 11 65,7 0,75
8960122 4 86 960 11 55 0,75
8960124 4 107 1180 11 44,9 0,75
8960126 4 124 1380 11 38,4 1,0
8960128 4 155 1710 11 31 1,0
8960130 4 187 2080 11 25,4 1,5
8961132 5 10 200 20 260 0,75
8961133 5 14 270 20 196 0,75
8961134 5 17 350 20 153 0,75
8961135 5 23 440 20 119,6 0,75
8961136 5 27 550 20 97,2 0,75
8961137 5 36 720 20 72 0,75
8961138 5 44 870 20 61,6 0,75
8961139 5 53 1090 20 47,7 0,75
8961140 5 64 1290 20 41 1,0
8961141 5 79 1560 20 33,2 1,0
8961142 5 93 1840 20 28,8 1,0
8961143 5 118 2240 20 23,6 1,5
8961144 4 12,1 75 6 726 0,75
8961145 4 18,5 110 6 481 0,75
8961146 4 25 150 6 350 0,75
8961147 4 31 190 6 279 0,75
8961148 4 41 245 6 213 0,75
8961149 4 49 300 6 176 0,75
8961150 4 58 350 6 151 0,75
8961151 4 66 400 6 132 0,75
8961152 4 79 480 6 111 0,75

Spezifikationen

Spezifikation Daten
Anschlussspannung 230 V
Anschlusskabel H05-Z1Z1F
Länge Anschlusskabel 2,5 m
Anzahl Leiter 3 St.
Biegeradius, min. 25 mm
Leistung 6 W/m, 11 W/m & 20 W/m
Enthält besonders besorgniserregende Stoffe gemäß REACH Nein
Installationstemperatur, min. -5 °C
Dämmmaterial, Mitte XLPE
Dämmmaterial, innen ETFE
Dämmmaterial, außen EVA, PE

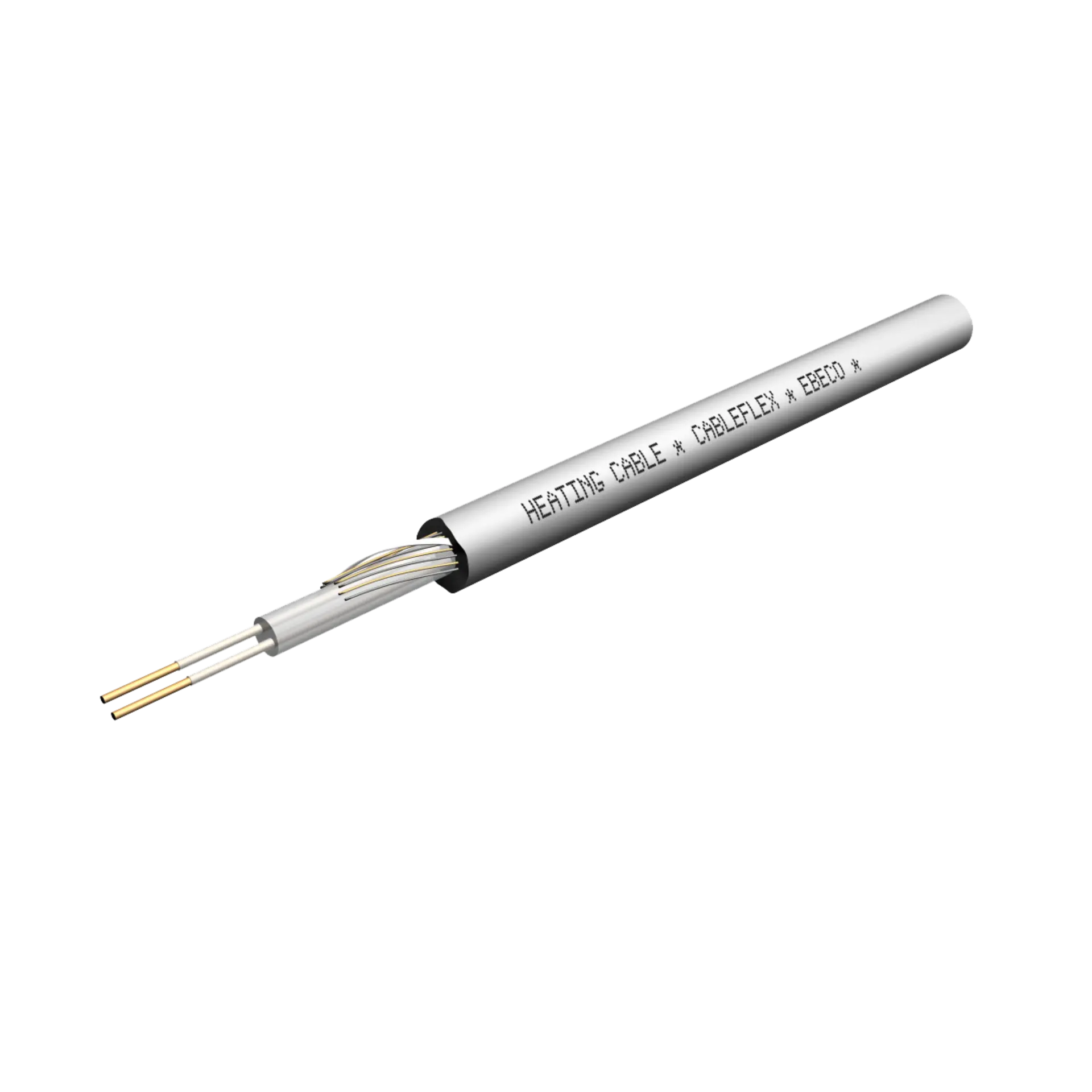

Kabelart Zweileiter mit Serienwiderstand und Abschirmung
Schutzart IP67
Max. Umgebungstemperatur 90 °C
Mechanische Klassifizierung M2
Schutzleiter Verdrillt
UV-Beständigkeit Nein

Das Produkt ist enthalten in:

Cable Kit 200

Cable Kit 500

Cable Kit 300

Dokumente

Garantie

















12-jährige Produktgarantie bei Materialfehlern. Für den im Satz enthaltenen Thermostat gilt eine 5-jährige Produktgarantie. Die Garantiedauer für die Fußbodenheizung wird auf 25 Jahre verlängert, wenn die Installation durch einen zugelassenen Elektrofachbetrieb erfolgt und im Onlineservice Garantera von Ebeco dokumentiert wird.
