Cableflex

Skærmet 2-leder-kabel med seriemodstand

Anvendelse

Placeres i afretningsmasse eller indstøbes i beton
Gulvvarme til alle typer underlag og gulve
Gulvvarme til både vådrum og tørre rum

50-160 W/m²
6, 11, 20 W/m
Kabel

Bredt anvendelsesområde
Klassificeret M2
Varmekabel med halogenfri yderkappe

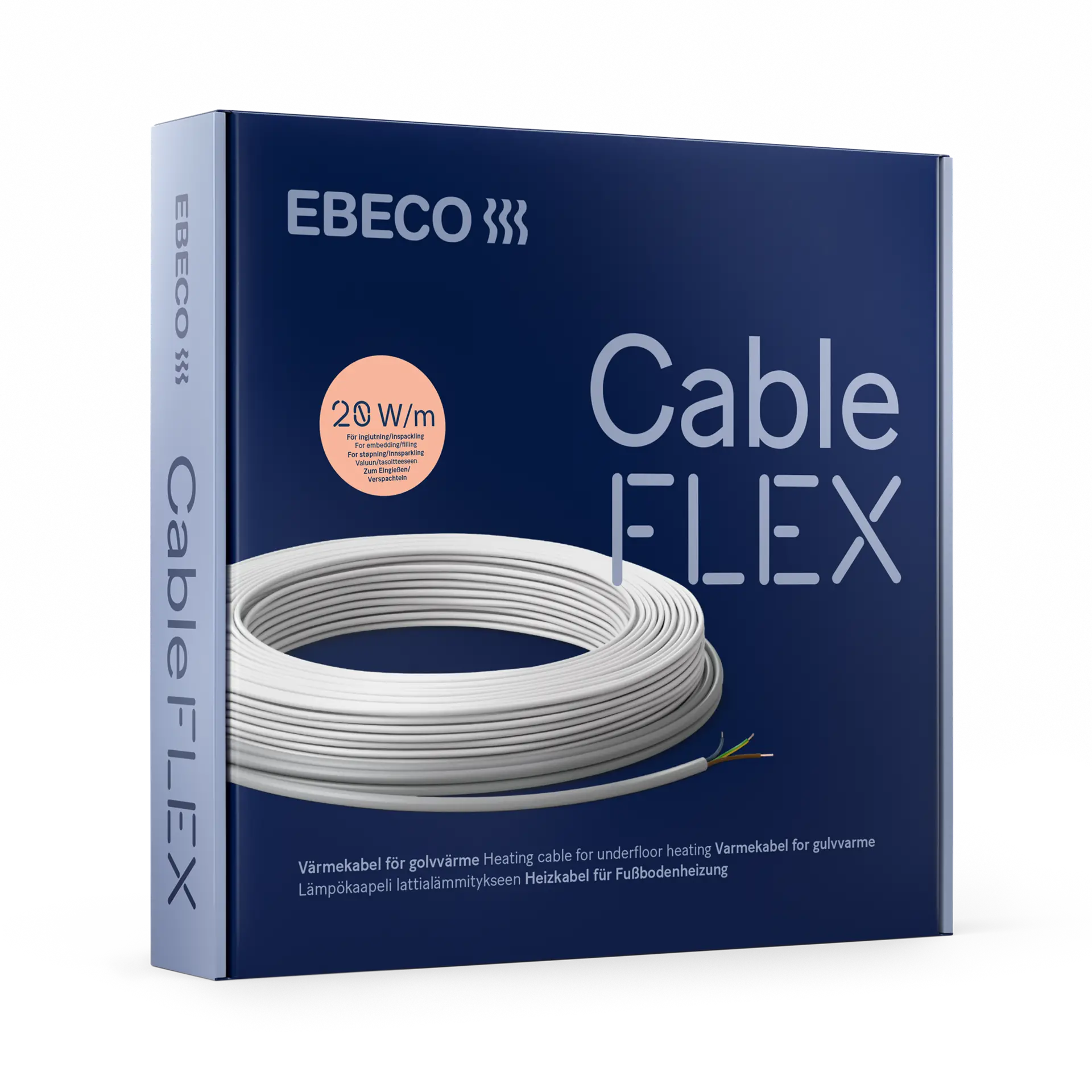

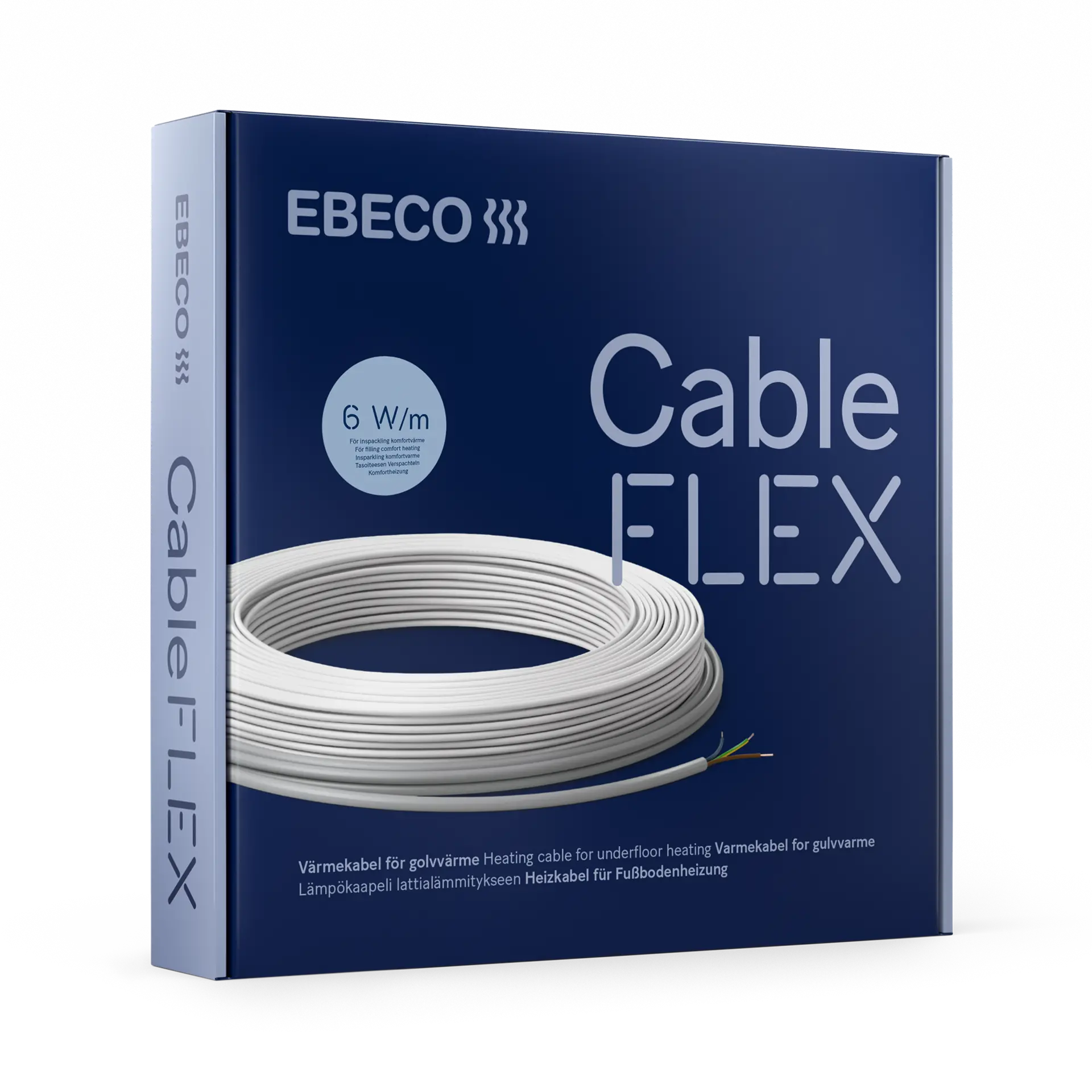

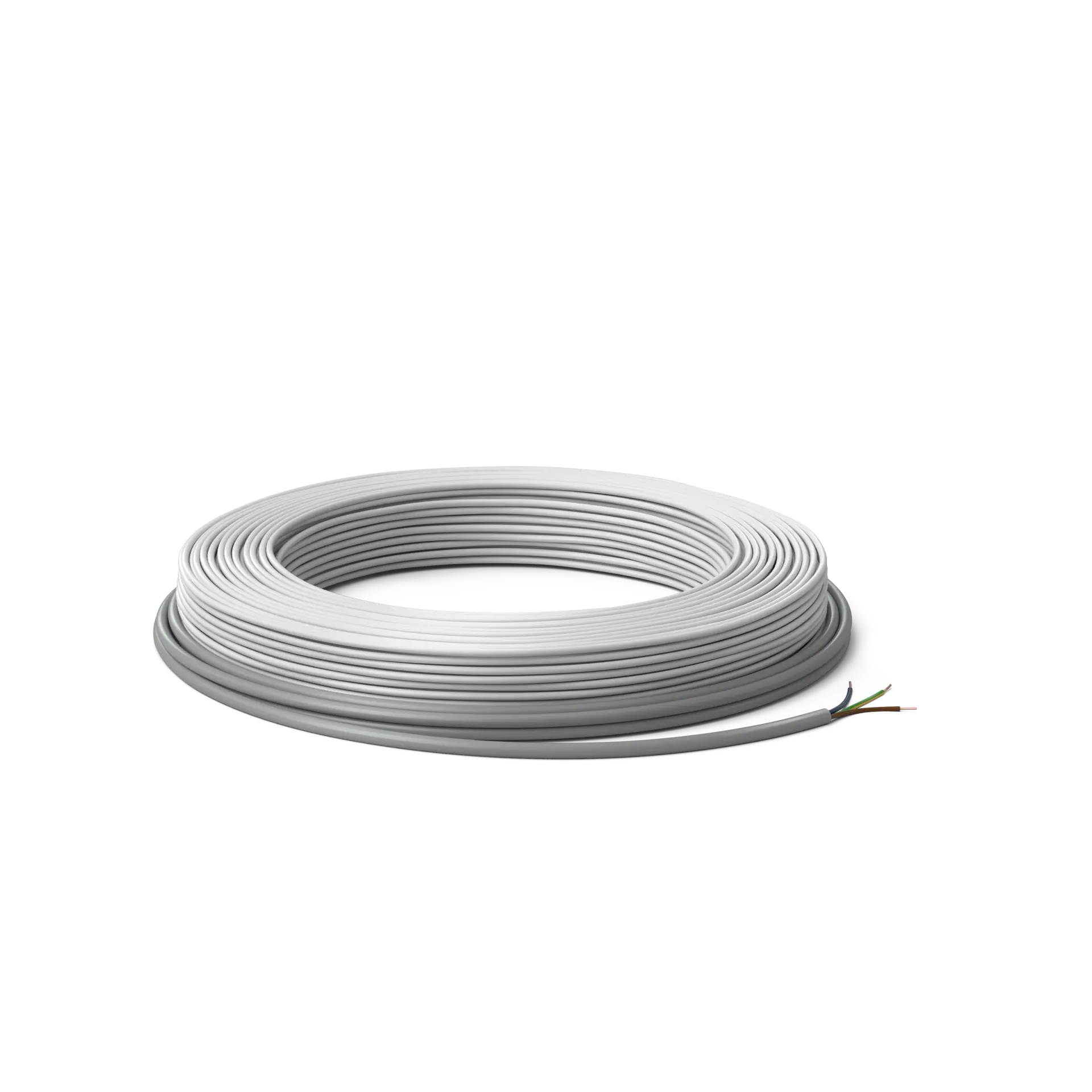

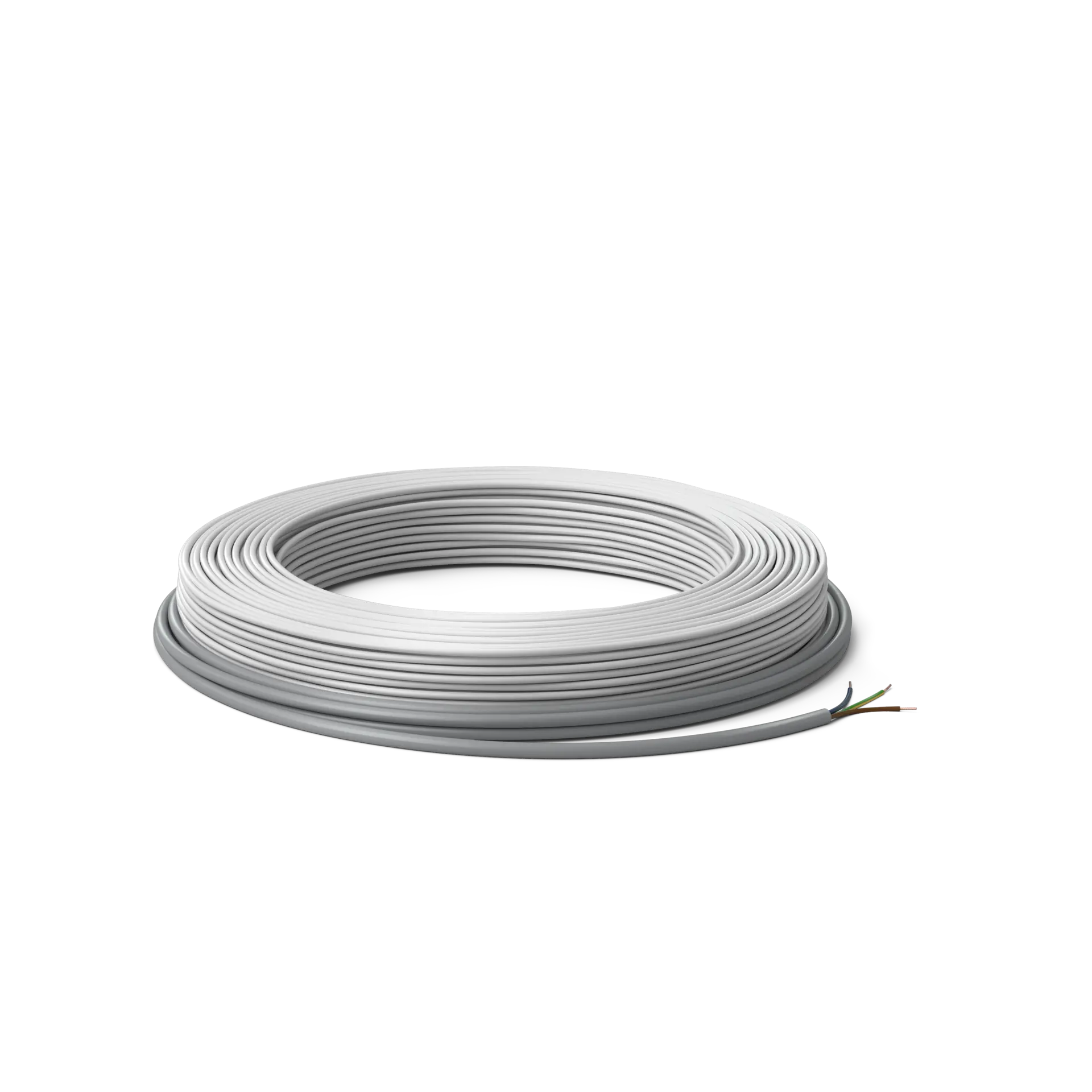

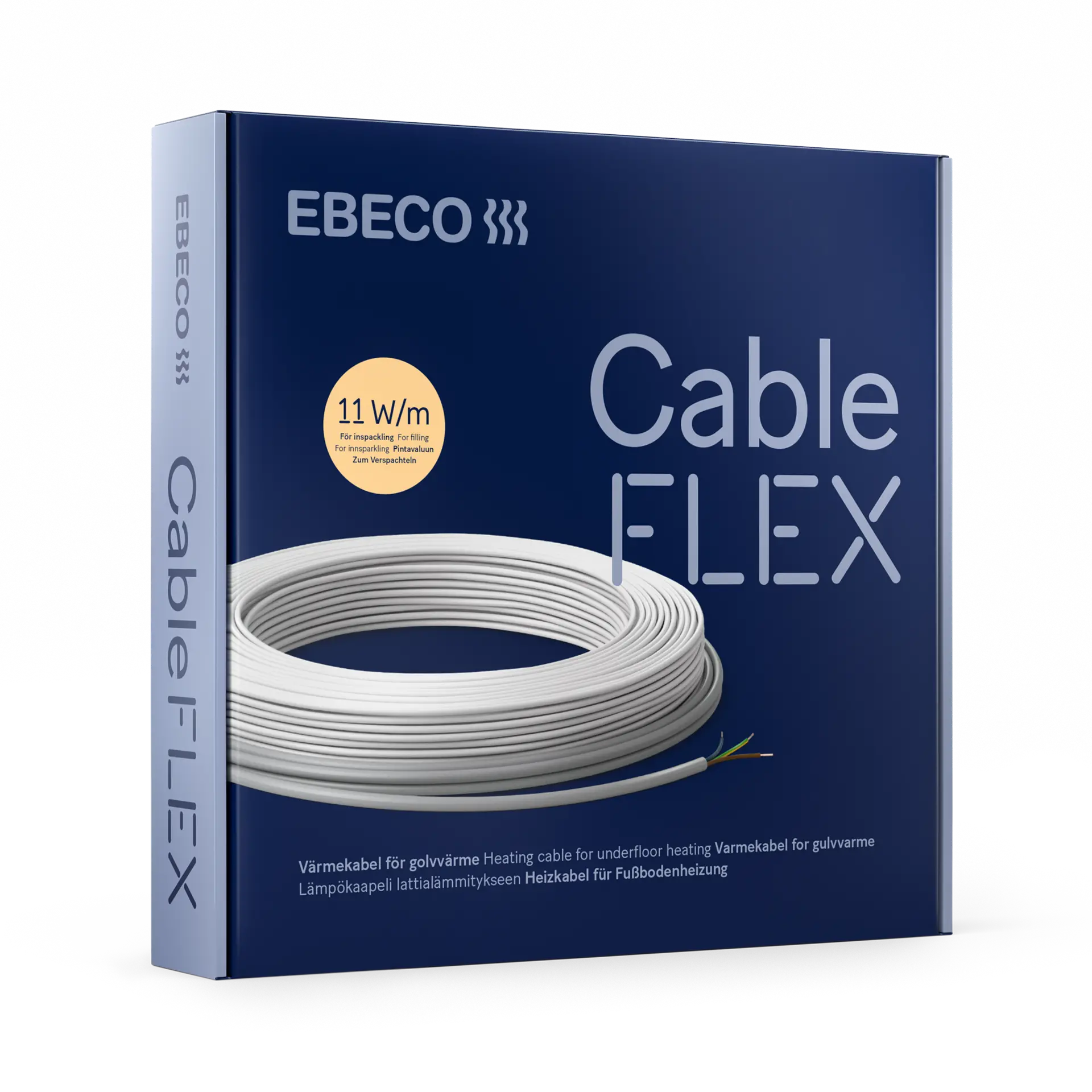

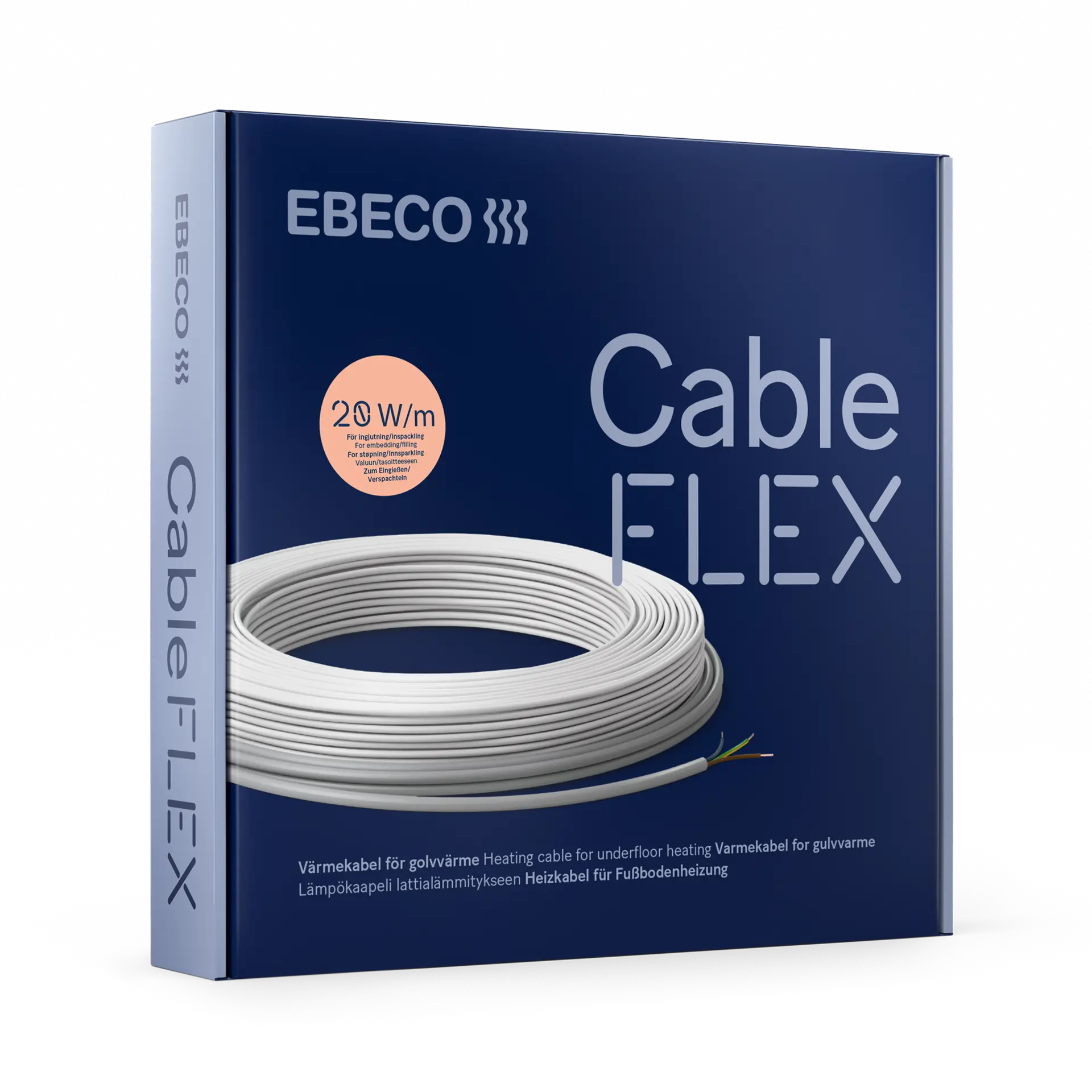

Cableflex er en serie gulvvarmekabler med mange anvendelsesmuligheder. Serien tilbyder forskellige effekter for at dække alle behov for gulvvarmeløsninger. Pakken indeholder et kabel på tromle, et advarselsskilt samt en praktisk tromleholder.

Installation

Forenklet installation med Garantera

Ved brug af Garantera-appen får du 25 års garanti på gulvvarmeanlægget samt en mere smidig installation. Scan produkterne med EAN-scanneren, registrer måleværdier før og efter installationen og send garantibeviset direkte til kunden, når arbejdet er færdigt.

Placering af følerrør

Følerkablet skal placeres, så det ligger med samme afstand på hver side af det installerede varmekabel. Samlingen mellem varmekabel og tilslutningskabel skal indstøbes i gulvet. Sørg for, at både varmekablet og tilslutningskablet er lige i mindst 10 cm på hver side af samlingen.

Kabelføring

Planlæg udlægningen på forhånd for at sikre jævn fordeling og fuld dækning af det tilsigtede areal. Samlingen og kabelenden må ikke placeres i bruseområder eller tæt på gulvafløb. Hold mindst 60 cm afstand mellem kabelenden og vådzone 1 samt mindst 20 cm mellem gulvafløb og varmekabel.

Montering med Cable Clip

Varmekablet kan fastgøres med Ebecos Cable Clips, lim eller fastgørelsestape beregnet til varmekabler. Fastgør kablet med maksimalt 20 cm mellem hvert fastgørelsespunkt og sørg for, at hvert fastgørelsespunkt er korrekt forankret, så kablet ikke flyder op under spartling.

Montering med lim

Montering med tape

Bemærk, at disse forenklede instruktioner udelukkende er beregnet som vejledning for dig som installatør og ikke må betragtes som en installationsvejledning. Læs altid manualen ved installation af dette produkt.

Cableflex

Specifikationer

Specifikation	Data
Tilslutningsspænding	230 V
Tilslutningskabel	H05-Z1Z1F
Længde tilslutningskabel	2,5 m
Antal ledere	3 stk.
Bøjningsradius, min.	25 mm
Effekt	6 W/m, 11 W/m & 20 W/m
Indeholder SVHC-stoffer i henhold til REACH	Nej
Installationstemperatur, min.	-5 °C
Isoleringsmateriale midten	XLPE
Isoleringsmateriale indvendigt	ETFE
Isoleringsmateriale udvendigt	EVA, PE

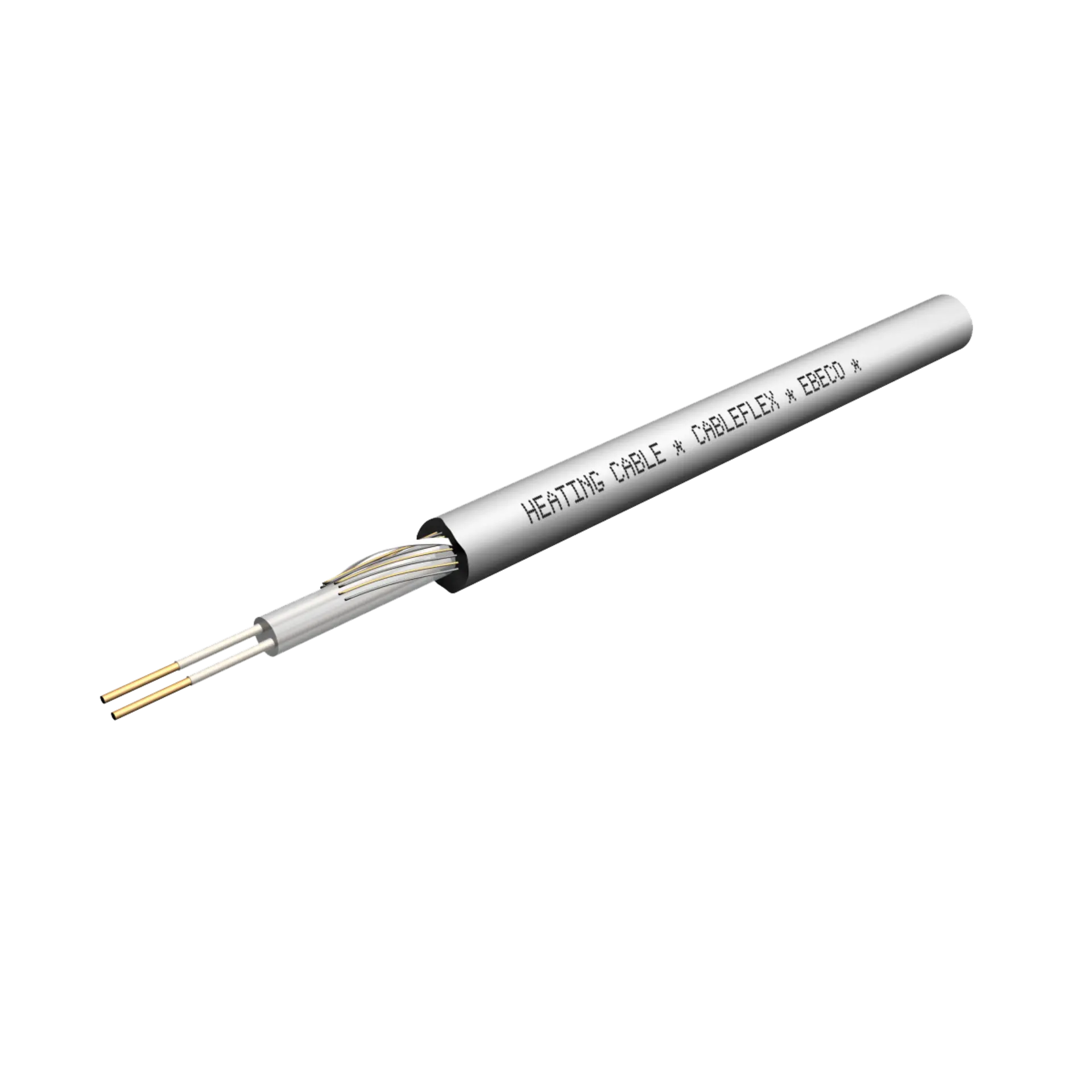

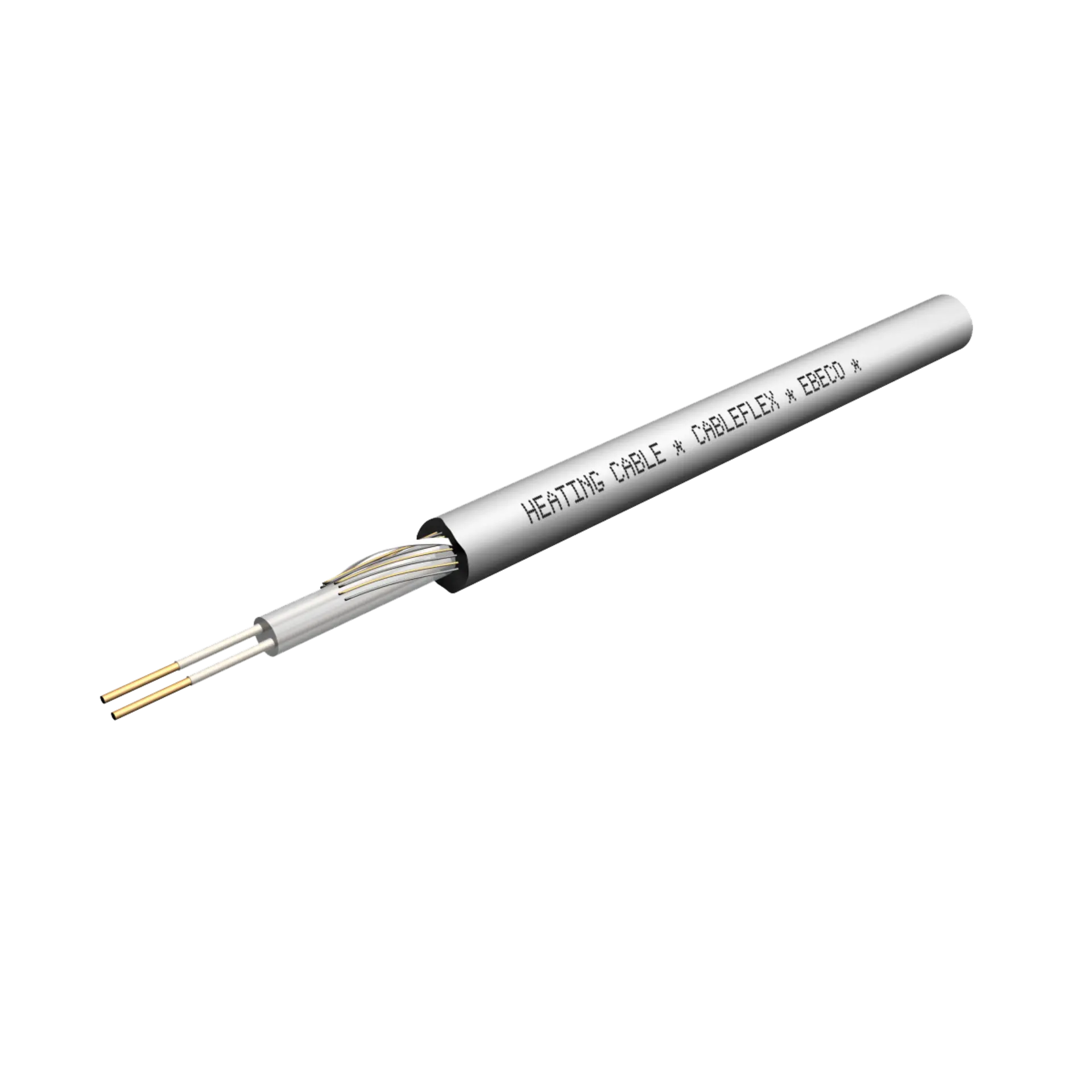

Kabeltype	Skærmet 2-leder-kabel med seriemodstand
Kapslingsklasse	IP67
Maks. omgivelsestemperatur	90 °C
Mekanisk klassificering	M2
Beskyttelsesleder	Snoet
UV-bestandighed	Nej

Produktet er inkluderet i:

Cable Kit 200

Cable Kit 500

Cable Kit 300

Dokumenter

Garanti

12 års produktgaranti i tilfælde af materialefejl. For termostaten i sættet gælder 5 års produktgaranti. Garantiperioden for gulvvarmen forlænges til 25 år, hvis installationen er udført af en autoriseret elinstallatør og dokumenteret i Ebecos tjeneste Garantera.

Vores garantibetingelser

Installation

Cableflex

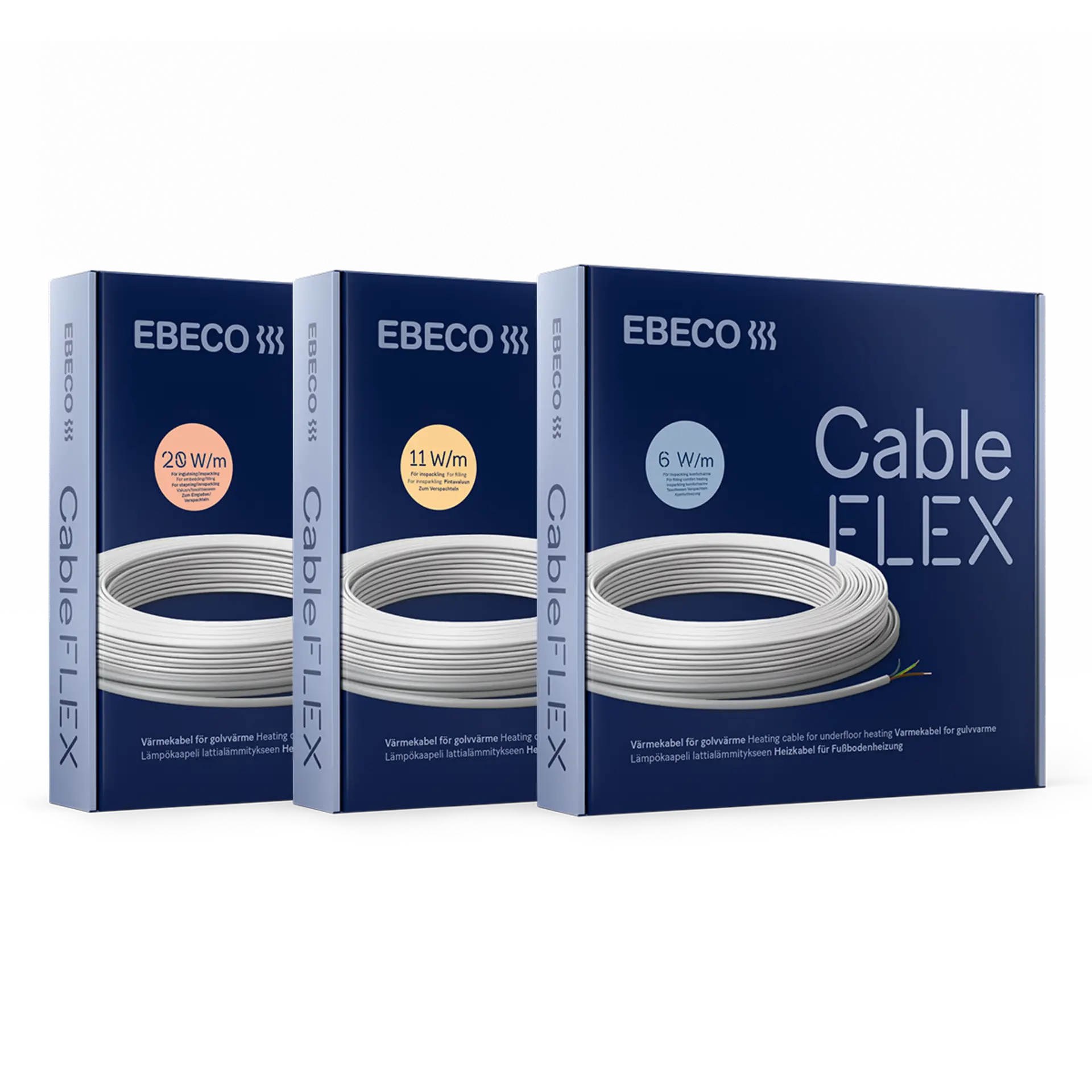

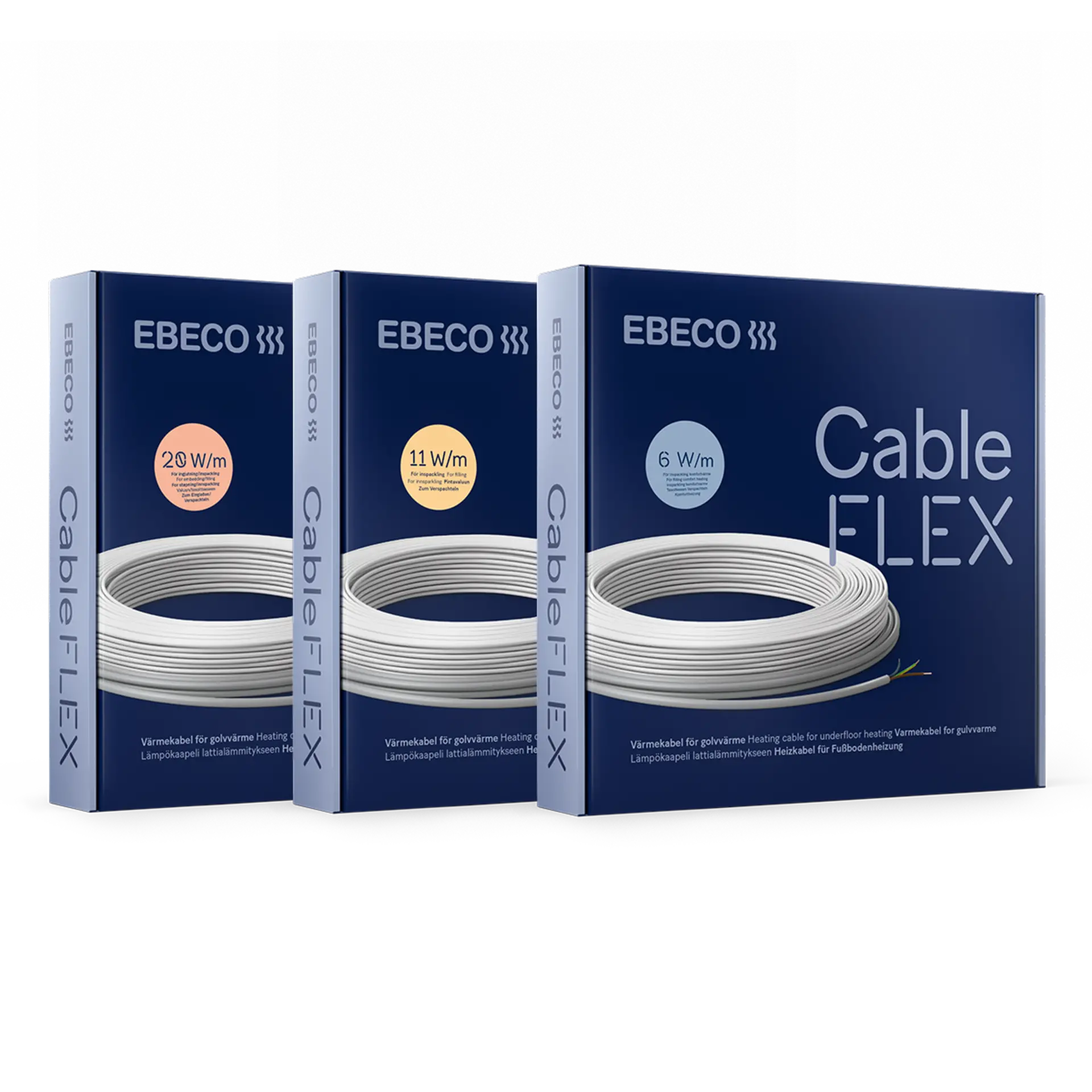

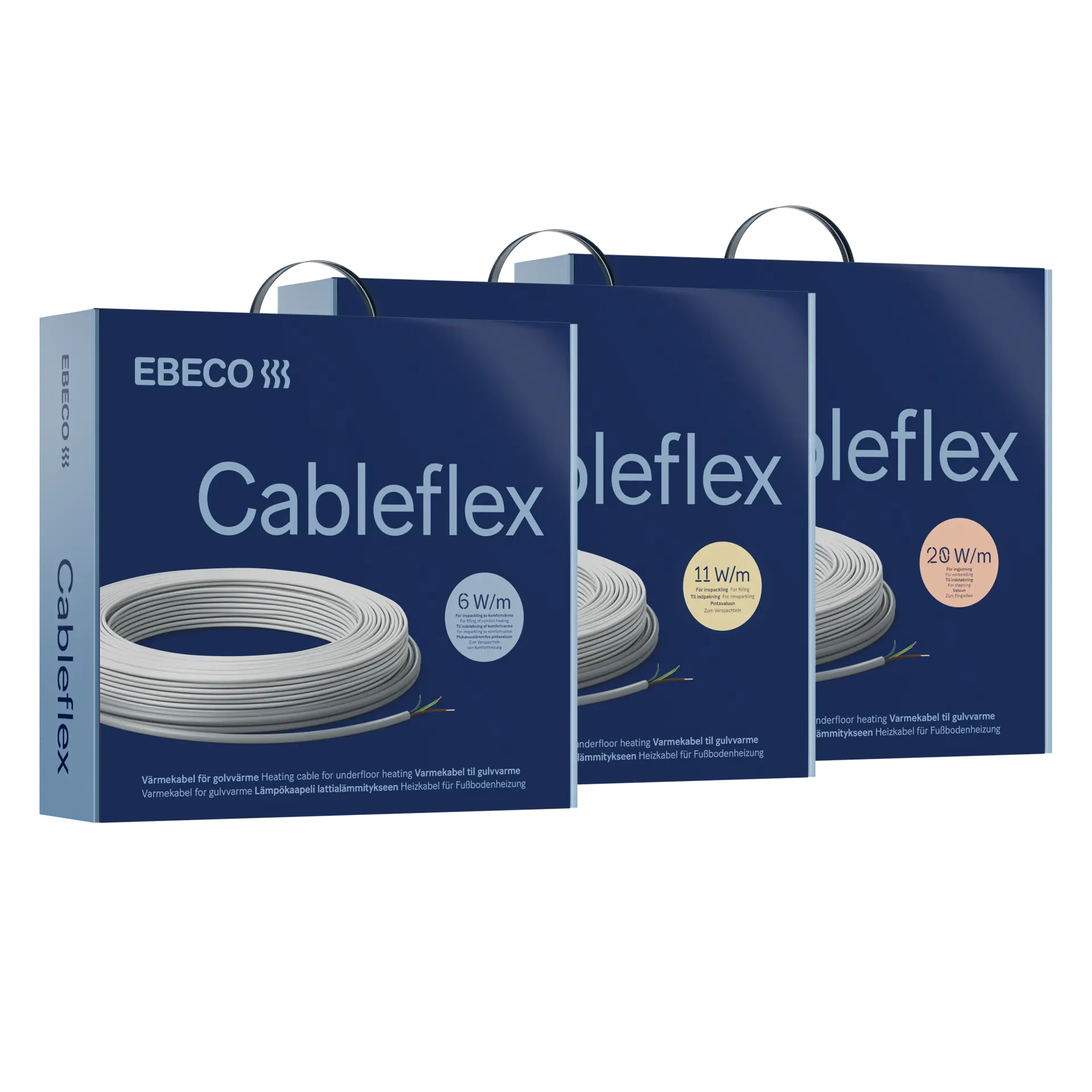

Cableflex er en serie gulvvarmekabler med en effekt på hhv. 6, 11 og 20 W/løbende meter. De er alle godkendt til både indspartling og indstøbning (klasse M2) og har dermed et bredt anvendelsesområde.

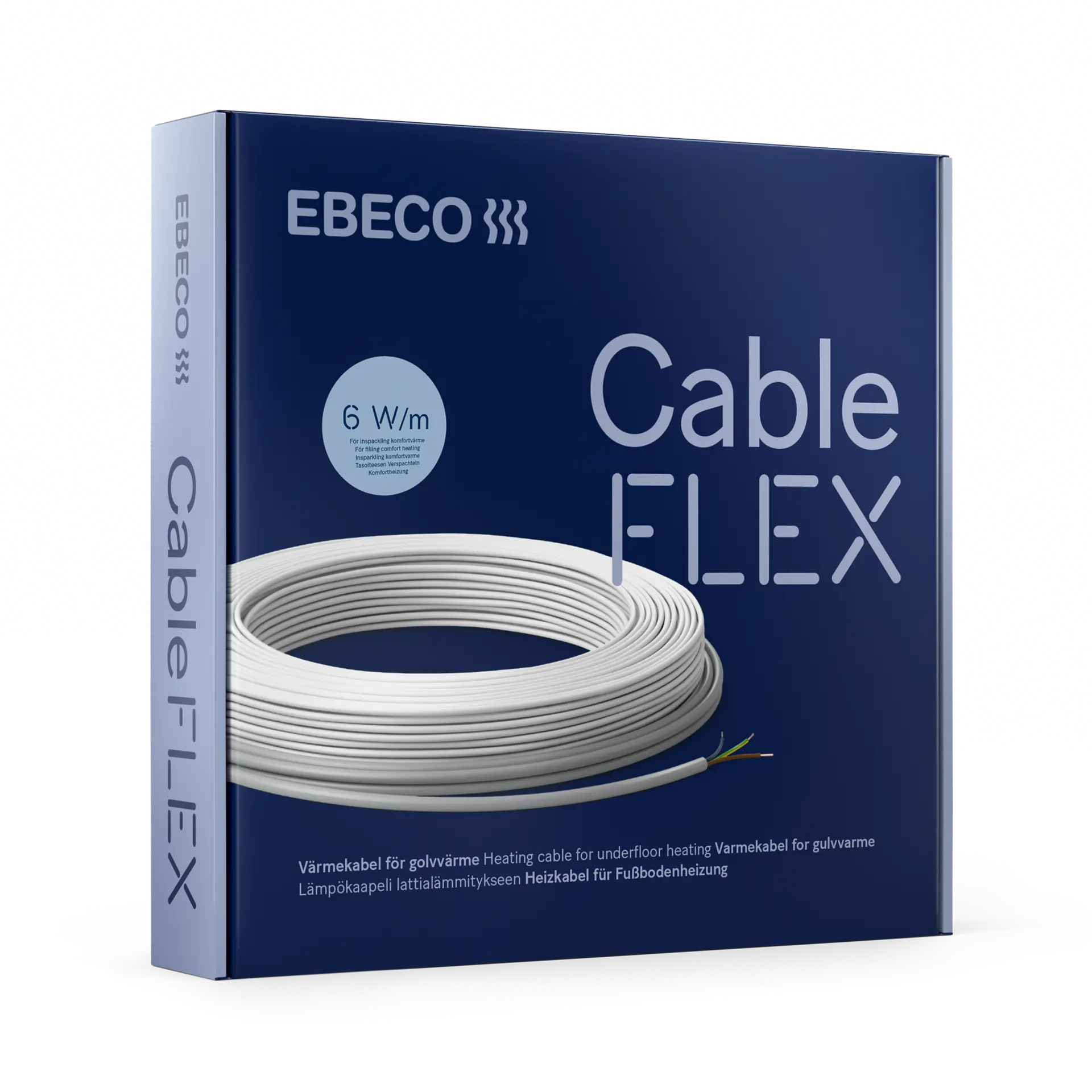

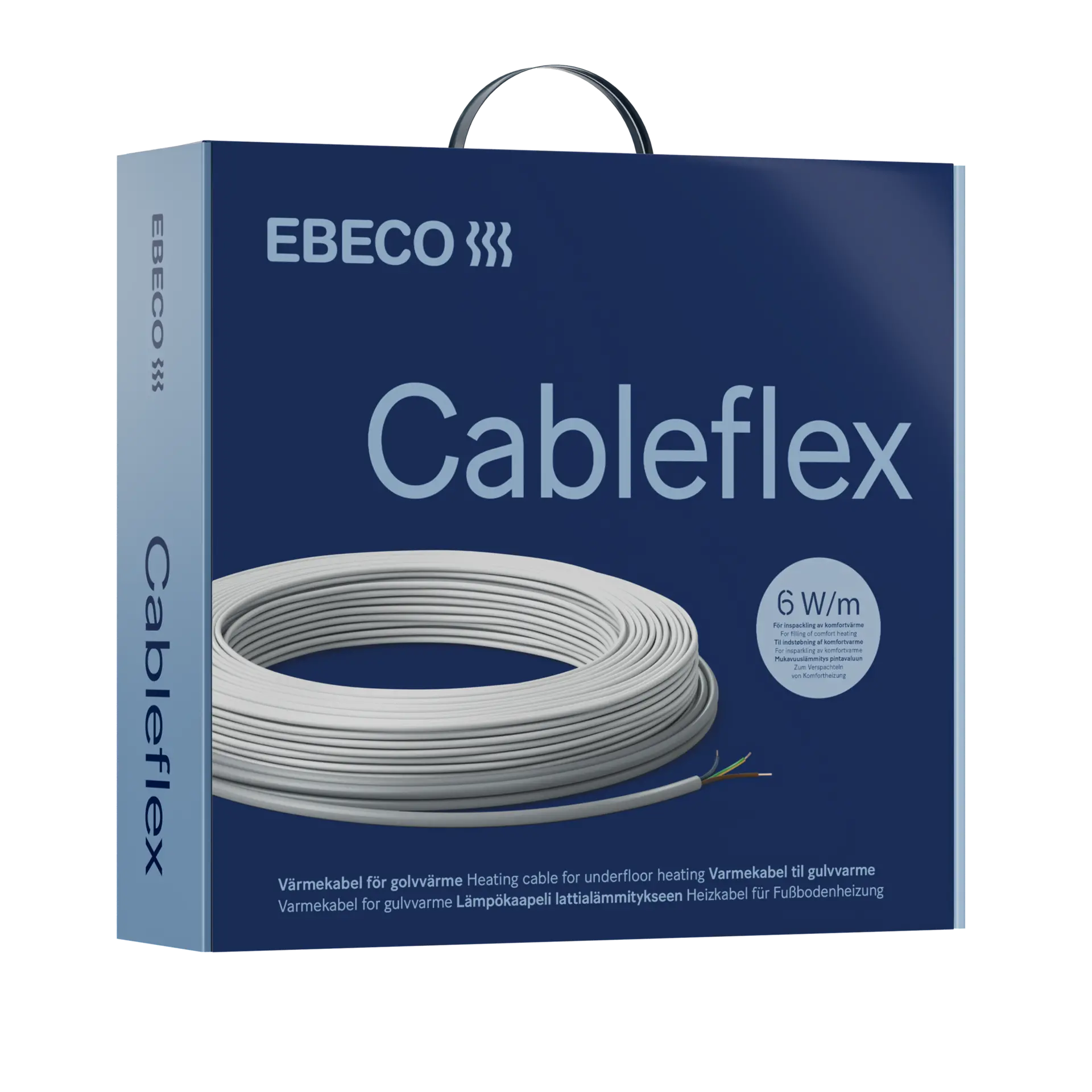

Cableflex 6 er udviklet specielt til indspartling af komfortvarme. Kablet kan med fordel kombineres med vores termostat EB-Therm 500, som indeholder et program til komfortvarme med indbygget maksimumbegrænsning.
Cableflex 11 er Ebecos klassiske gulvvarmekabel, som indgår i vores Cable Kit. Kablet indspartles, og når du bruger det sammen med Cable Clip 4, varmekabelklemme til rionet, sparer du ikke alene tid og penge – du skåner også dine knæ.

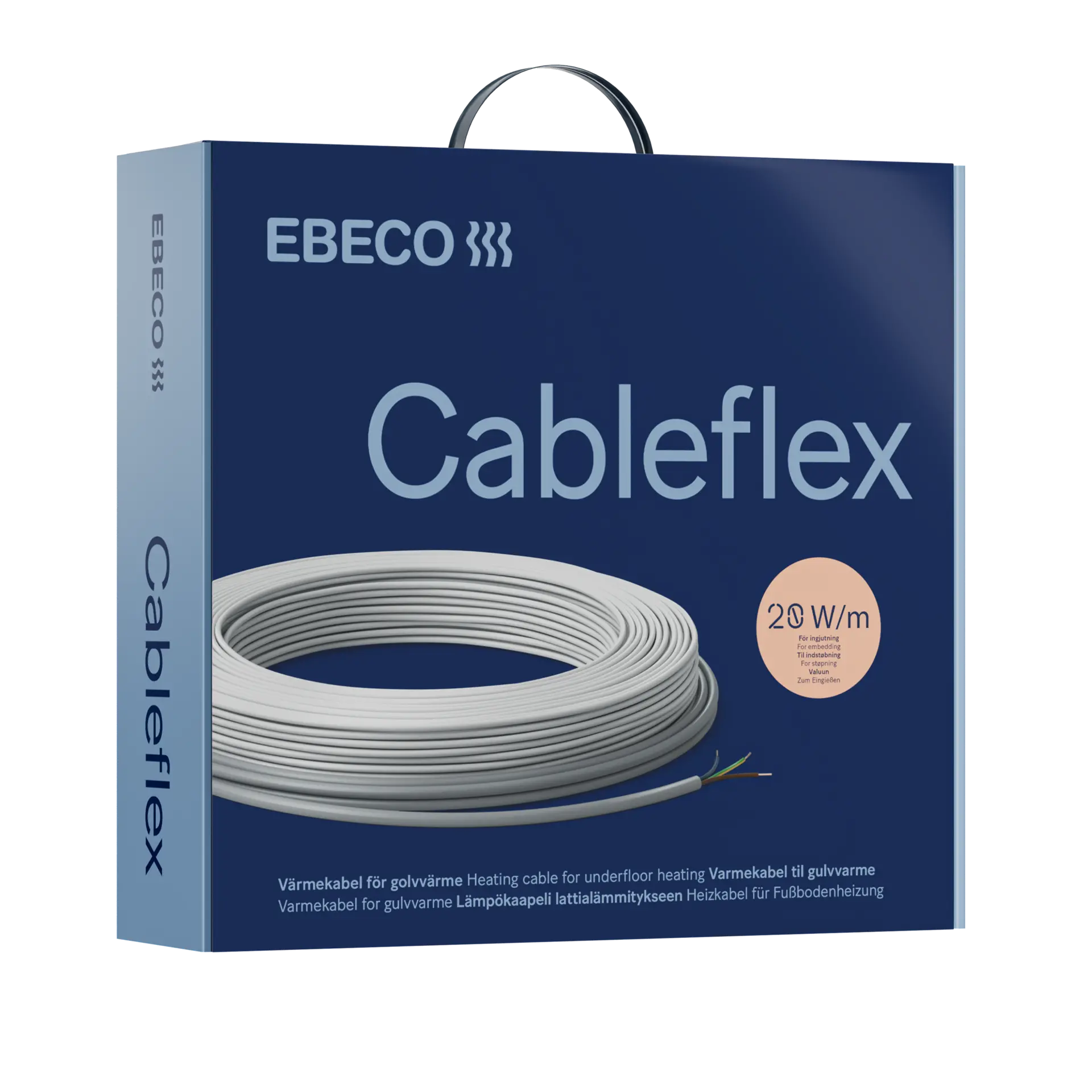

Cableflex 20 er takket være sin højere effekt pr. løbende meter særligt velegnet til indstøbning. Når du bruger det sammen med Cable Clip 5, den specialudformede kabelklemme til armeringsjern, får du et meget tidsbesparende system.

Rummets effektbehov styres af, hvor godt isoleret det er, dets luftfornyelse samt udetemperaturen.

Gulvmateriale

Cableflex kan installeres under de fleste gængse gulvmaterialer som klinke- og naturstengulve, træ- og laminatgulve samt plastgulve.

Tjek med gulvleverandøren, om materialet er egnet til brug sammen med gulvvarme.

Underlag ved indspartling

Cableflex 6, 11 lægges på gulvkonstruktioner af beton, gips- eller spånplader og udlægges i et minimalt spartellag med en egnet afretningsmasse.

Cableflex 20 lægges kun på gulvkonstruktioner af beton og udlægges i et minimalt spartellag med en egnet afretningsmasse.

Cableflex 6, 11 og 20

På uisolerede betongulve mod jord anbefales det altid dels at bruge tillægsisolering og dels at undlade at slukke helt for varmen om sommeren, for at modvirke såkaldt omvendt fugtvandring.

Se yderligere anvisninger i brugervejledningen.

Indstøbning

Ved indstøbning anbefales Cableflex 20.

Se yderligere anvisninger i brugervejledningen.

Installeret effekt

Rummets effektbehov styres af, hvor godt isoleret det er, dets luftfornyelse samt udetemperaturen, men ud over disse parametre skal der også tages højde for nedenstående kriterier.

Maksimal installeret effekt for forskellige underlag:
