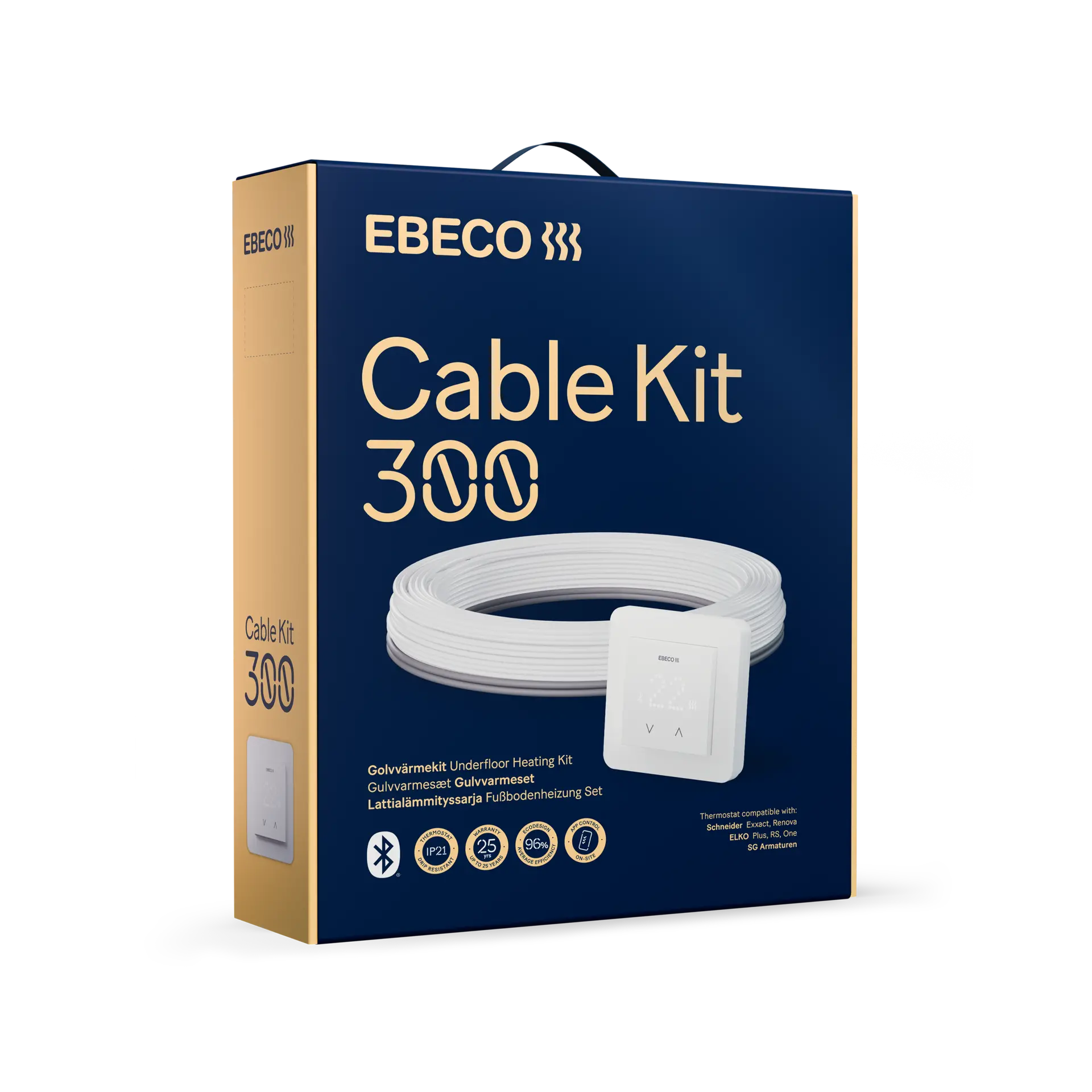

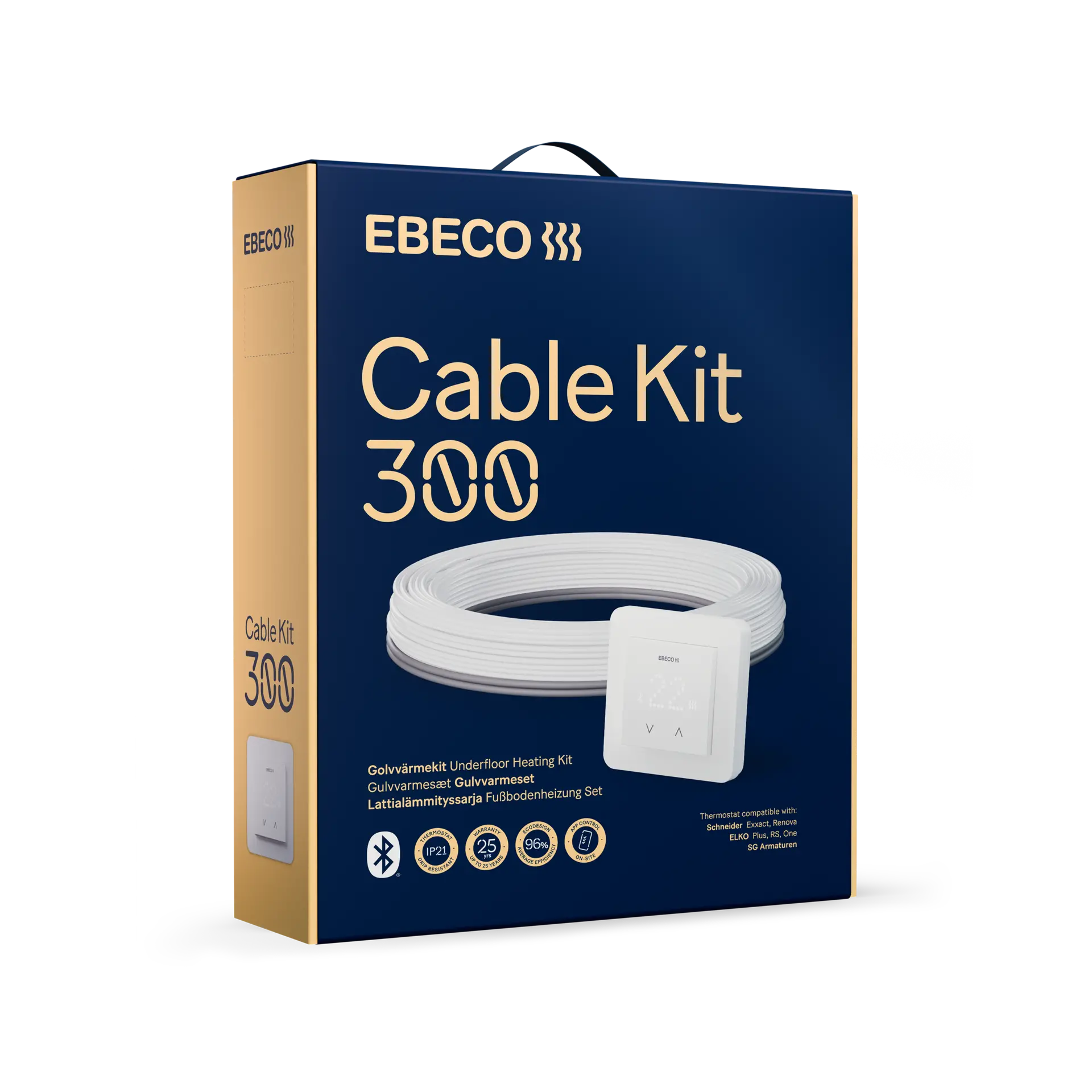

Cable Kit 300

Lattialämmityssarja lämpökaapelilla ja termostaatilla

Käyttö

  • Asennetaan tasoitusmassaan
  • Lattialämmitys sekä märkiin että kuiviin tiloihin
  • Lattialämmitys klinkkeri- ja luonnonkivilattioille sekä muovimatoille
  • EB-Therm 300
    EB-Therm 300
  • Kabel
    Kaapeli
  • 80-160 W/m²
    80-160 W/m²
  • Kaikki asennukseen tarvittava mukana
  • Termostaatti energiansäästöohjelmalla
  • Ohut kaapelirakenne, joka pitää rakennekorkeuden matalana

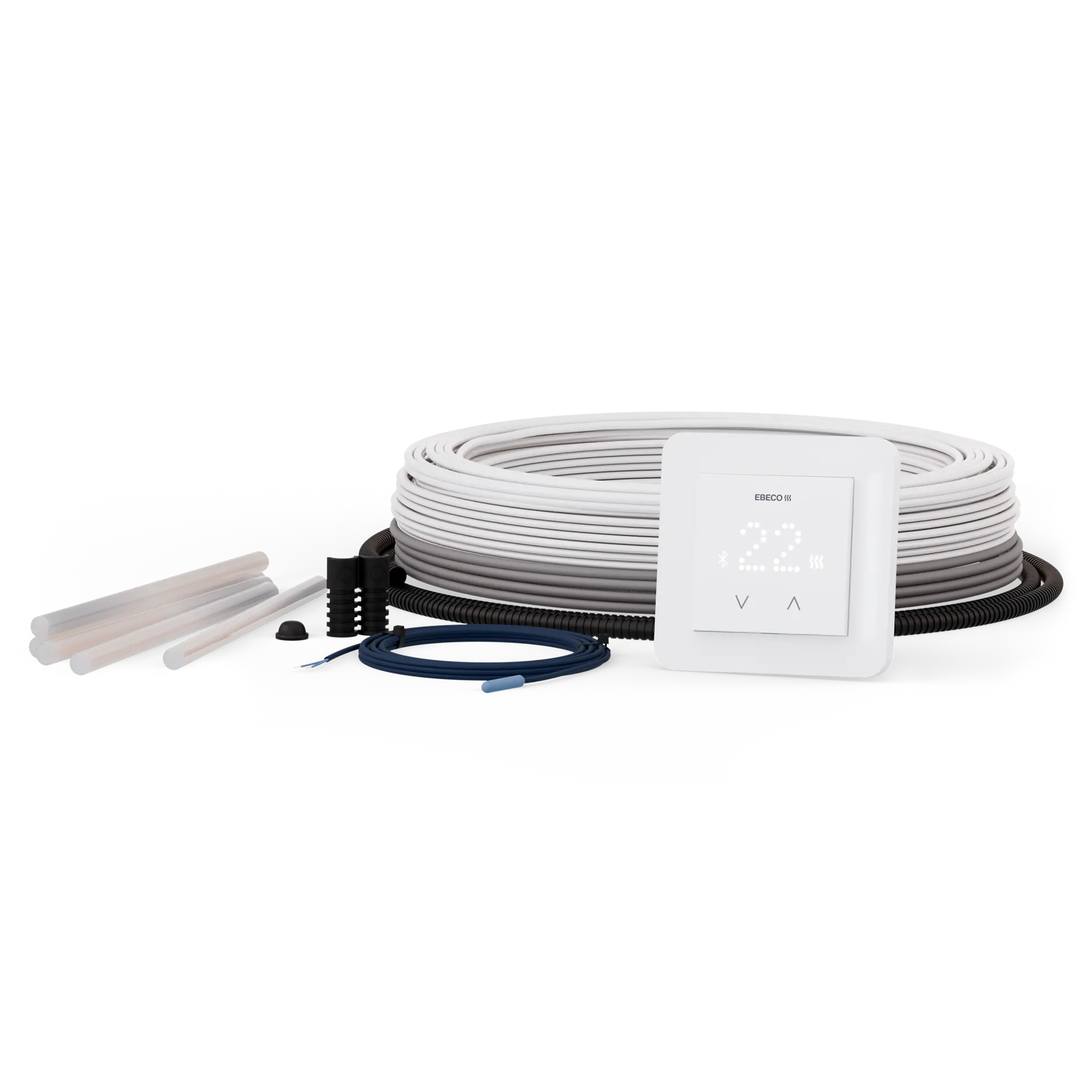

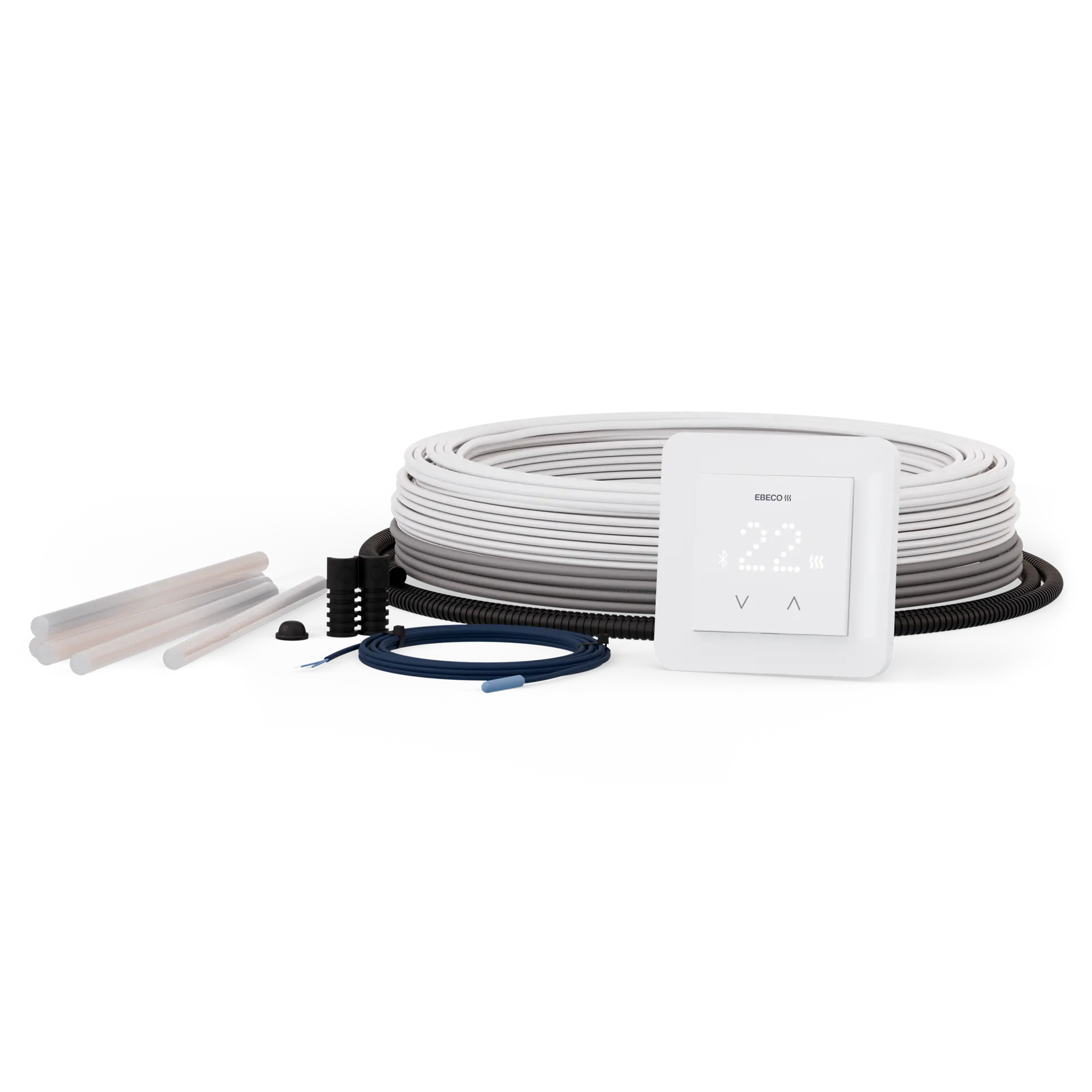

Täydellinen lattialämmityspaketti klinkkeri-, luonnonkivi- ja muovilattioille. Se sisältää EB‑Therm 300 ‑termostaatin energiansäästö viikko-ohjelmalla sekä liimapuikot, anturiputken, varoituskyltin ja kelatelineen.

Termostaatissa on Bluetooth®, ja sitä voidaan ohjata paikallisesti Ebeco Connect ‑sovelluksella. Laaja yhteensopivuus eri kehysjärjestelmien ja värien kanssa tekee EB‑Therm 300 ‑termostaatista joustavan ratkaisun.

Asennus

Yksinkertaistettu asennus Garanteran avulla

Käyttämällä Garantera-sovellusta saat lattialämmitysjärjestelmälle 25 vuoden takuun sekä sujuvamman asennusprosessin. Skannaa tuotteet EAN-lukijalla, kirjaa mittausarvot ennen ja jälkeen asennuksen ja lähetä takuutodistus suoraan asiakkaalle työn valmistuttua.

Asennus suoraan pakkauksesta

Cable Kit 300 toimitetaan parannetussa pakkauksessa, jossa on integroitu kelateline helpottamaan asennusta. Vedä kaapeli ulos pakkauksen pohjassa olevan perforoidun aukon kautta. Tämä vähentää riskiä, että kaapeli sotkeutuu tai jumittuu asennuksen aikana.

Anturiputken sijoittaminen

Anturikaapeli tulee sijoittaa siten, että se kulkee yhtä kaukana molemmin puolin asennettua lämmityskaapelia. Lämmityskaapelin ja liitoskaapelin välinen liitos on valettava lattiaan. Varmista, että sekä lämmityskaapeli että liitoskaapeli ovat suorassa vähintään 10 cm molemmin puolin liitosta.

Kaapelin asennus

Suunnittele kaapelien asennus etukäteen tasaisen jaon varmistamiseksi ja jotta suunniteltu alue saadaan katettua. Liitosta ja kaapelin päätä ei saa sijoittaa suihkutilaan eikä lattiakaivon lähelle. Pidä vähintään 60 cm etäisyys kaapelin pään ja märkätila-alueen 1 välillä sekä vähintään 20 cm etäisyys lattiakaivon ja lämmityskaapelin välillä.

Asennus Cable Clip ‑kiinnikkeellä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus liimalla

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Asennus teipillä

Lämmityskaapeli voidaan kiinnittää Ebeco Cable Clips -kiinnikkeillä, liimalla tai lämmityskaapeleille tarkoitetulla kiinnitysteipillä. Kiinnitä kaapeli enintään 20 cm:n välein ja varmista, että jokainen kiinnitys on kunnolla ankkuroidtu, jotta kaapeli ei nouse pintaan tasoituksen aikana.

Huomioithan, että nämä yksinkertaistetut ohjeet on tarkoitettu asentajan opastamiseen, eikä niitä tule pitää varsinaisena asennusohjeena. Lue aina käyttöohje tuotetta asentaessasi.

Cable Kit 300

Tuoteluettelo

Tuotenumero SNRO-numero Halkaisija (mm) Pituus (m) Teho (W) Teho (W/m) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8961170 8176553 4 8,9 100 11 534 0,75
8961171 8176554 4 13,5 150 11 351 0,75
8961172 8176555 4 18,5 200 11 259 0,75
8961173 8176556 4 23 260 11 207 0,75
8961174 8176557 4 31 330 11 161,2 0,75
8961175 8176558 4 37 400 11 133,2 0,75
8961176 8176559 4 43 470 11 111,8 0,75
8961177 8176561 4 49 540 11 98 0,75
8961178 8176563 4 58 650 11 81,2 0,75
8961179 8176565 4 73 810 11 65,7 0,75
8961180 8176567 4 86 960 11 55 0,75
8961181 8176569 4 107 1180 11 44,9 0,75
8961182 8176571 4 124 1380 11 38,4 1,0
8961183 8176573 4 155 1710 11 31 1,0
8961184 8176575 4 187 2080 11 25,4 1,5
Lisäsarja
Tuotenumero SNRO-numero Halkaisija (mm) Pituus (m) Teho (W) Teho (W/m) Vastus (nimellinen Ω) Liitäntäkaapelin (mm²)
8960124 8172671 4 107 1180 11 44,9 0,75
Lisäsarja ilman termostaattia ja liimapuikkoja.

Tekniset tiedot

Erittely Data
Liitäntäjännite 230 V
Liitäntäkaapeli H05-Z1Z1F
Liitäntäkaapelin pituus 2,5 m
Johtimien määrä 3 kpl
Taivutussäde, min. 25 mm
Halkaisija 4 mm
Teho 11 W/m
Sisältää SVHC-aineita REACH-asetuksen mukaisesti Ei
Asennuslämpötila, min. -5 ºC
Keskiosan eristysmateriaali XLPE
Sisempi eristysmateriaali ETFE
Ulompi eristysmateriaali EVA, PE
Kaapelityyppi Resistiivinen 2-johtiminen, suojattu
Kotelointiluokka Termostaatti: IP21, kaapeli: IP67
Maks. ympäristön lämpötila 90 °C
Mekaaninen luokitus M2
Suojajohdin Kierretty
Termostaatti EB-Therm 300
UV-kestävyys Ei

Paketti sisältää seuraavat:

Limstavar

Liimapuikot

Liimapuikot
Givarslang med varningsskylt

Anturiletku

Anturiletku
Cableflex, förpackningar

Cableflex

Cableflex
EB-Therm 300, Schneider Exxact

EB-Therm 300

EB-Therm 300

Takuu

















12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.
