Cableflex

Serieresistiv 2-ledare med skärm

Användning

Förläggs i avjämningsmassa alternativt gjuts in i betong
Golvvärme för alla typer av underlag och golv
Golvvärme för både våtrum och torra utrymmen

50-160 W/m²
6, 11, 20 W/m
Kabel

Brett användningsområde
Klassificerad M2
Värmekabel med halogenfritt ytterhölje

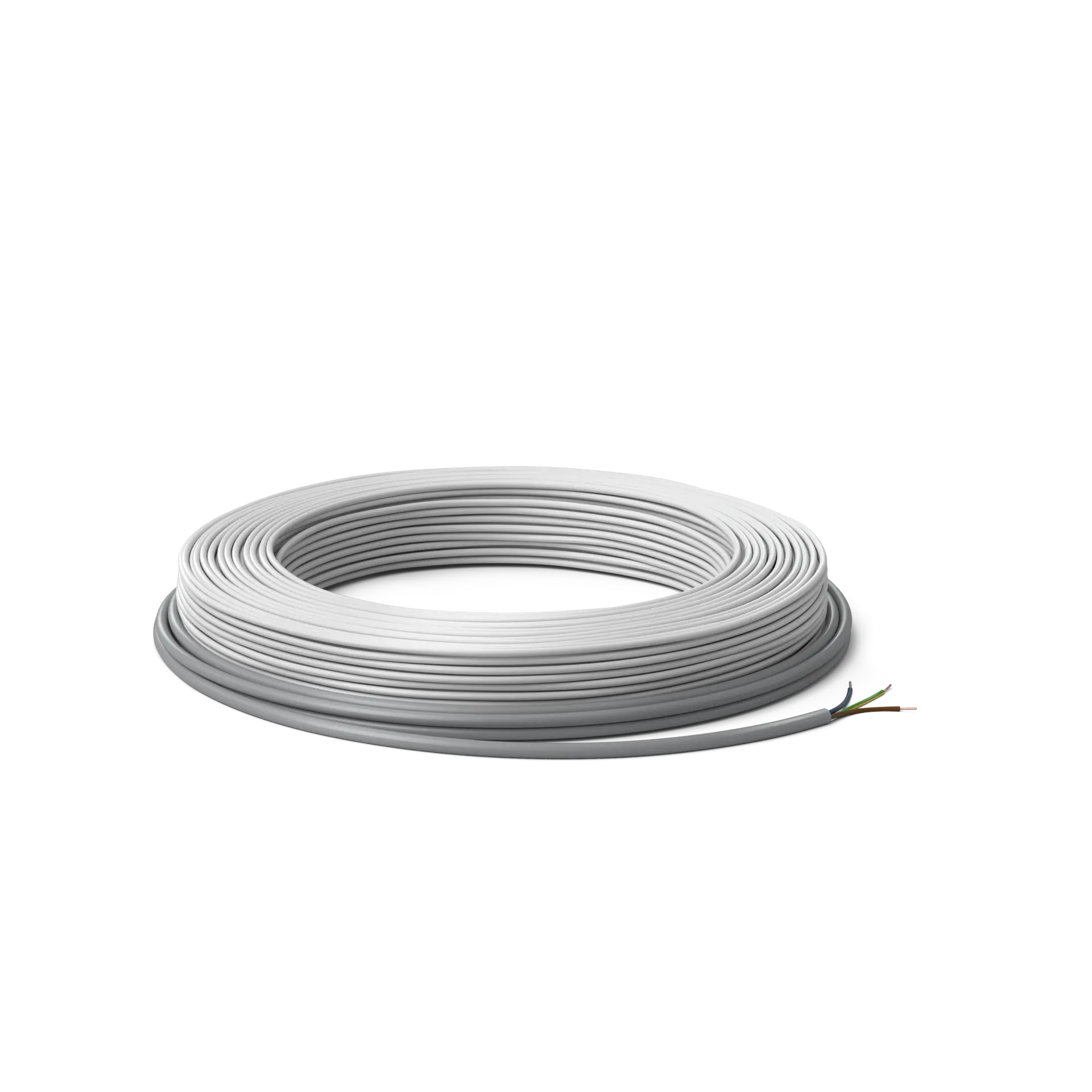

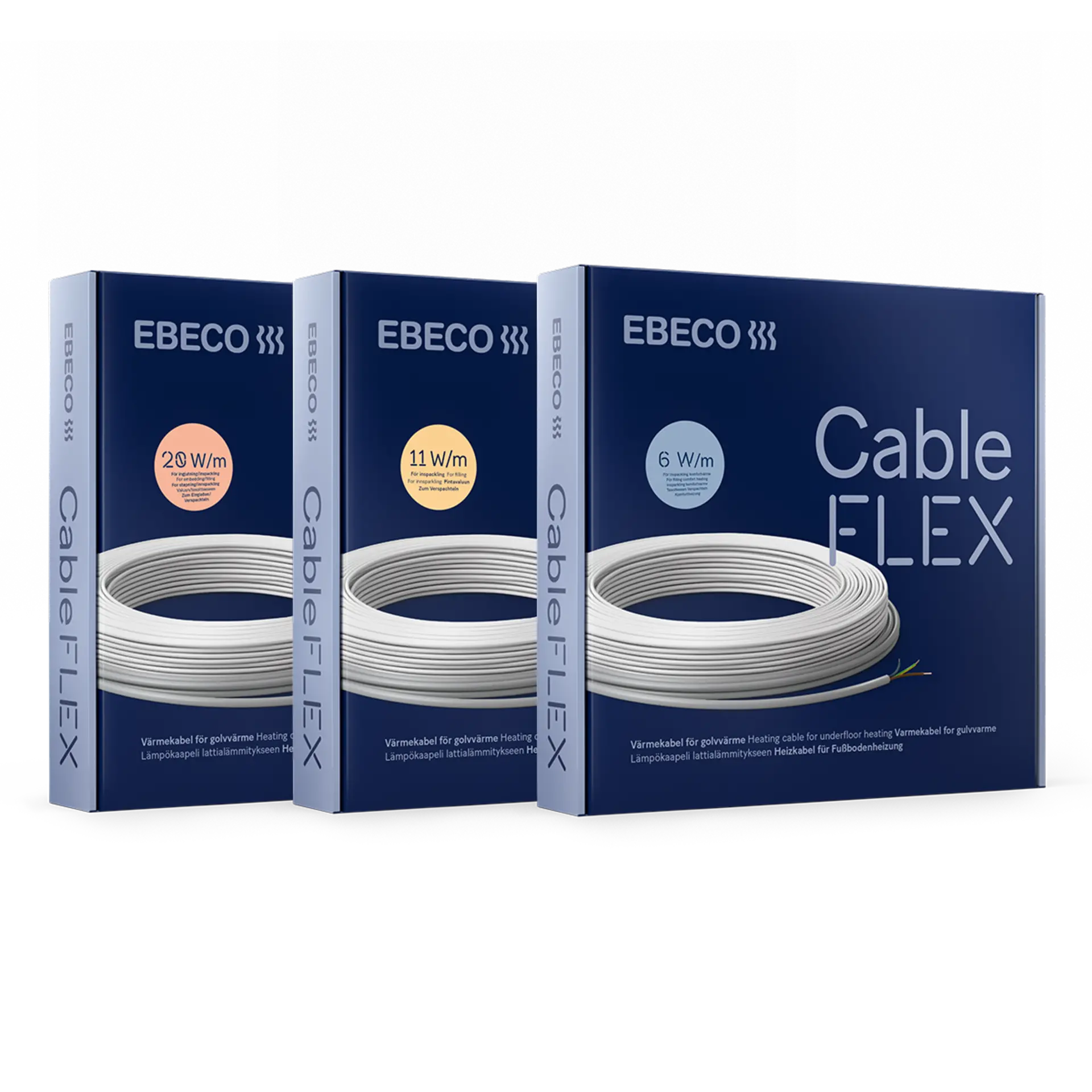

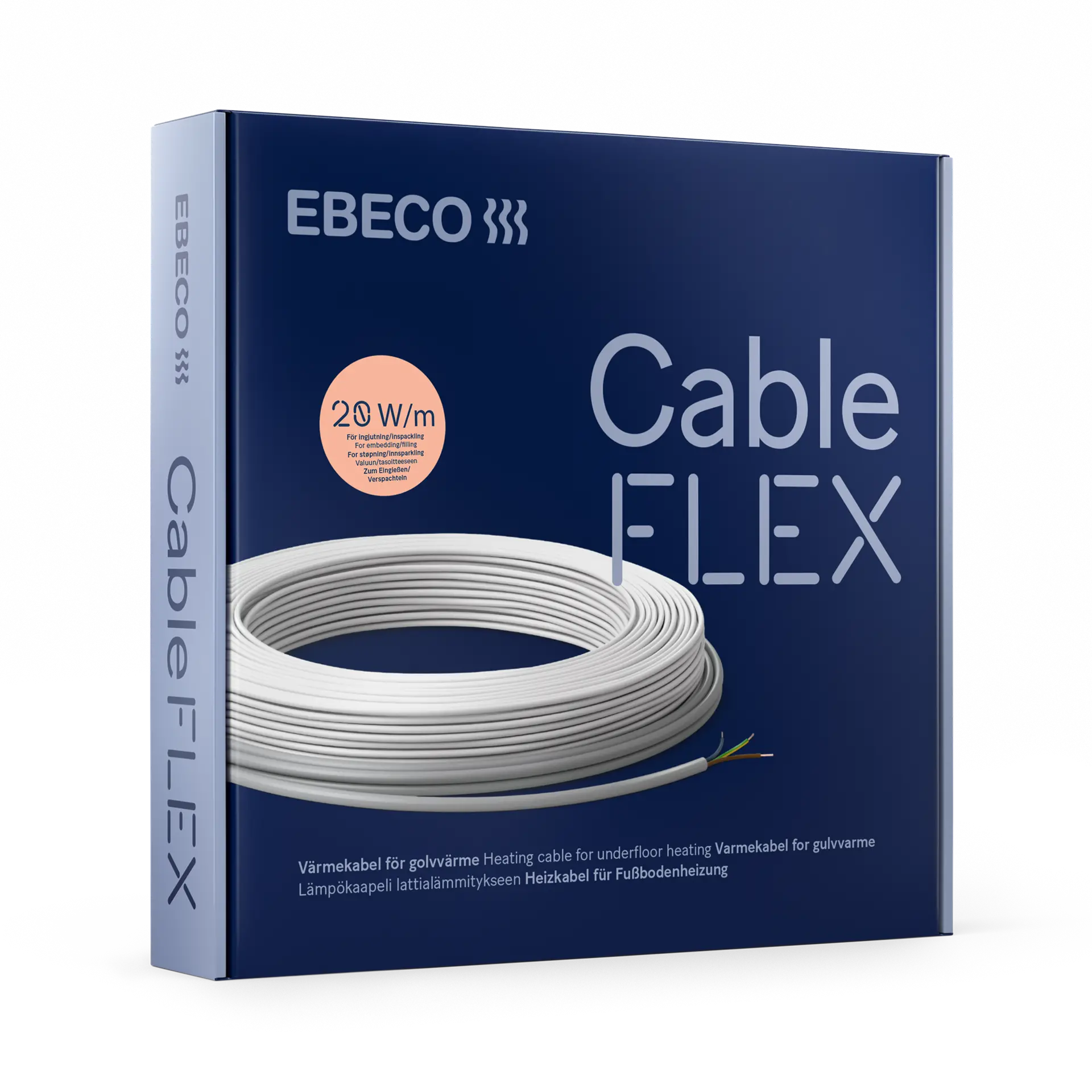

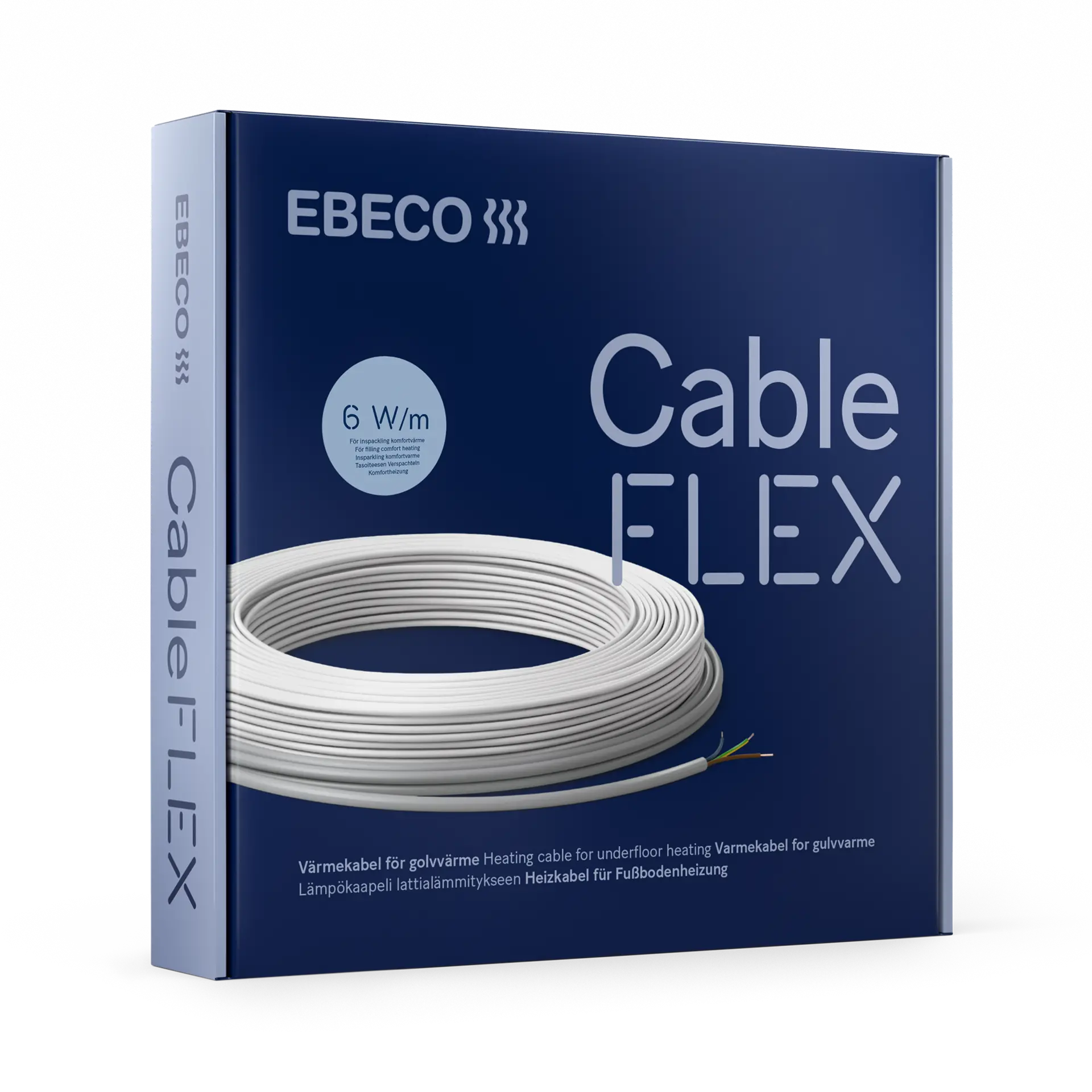

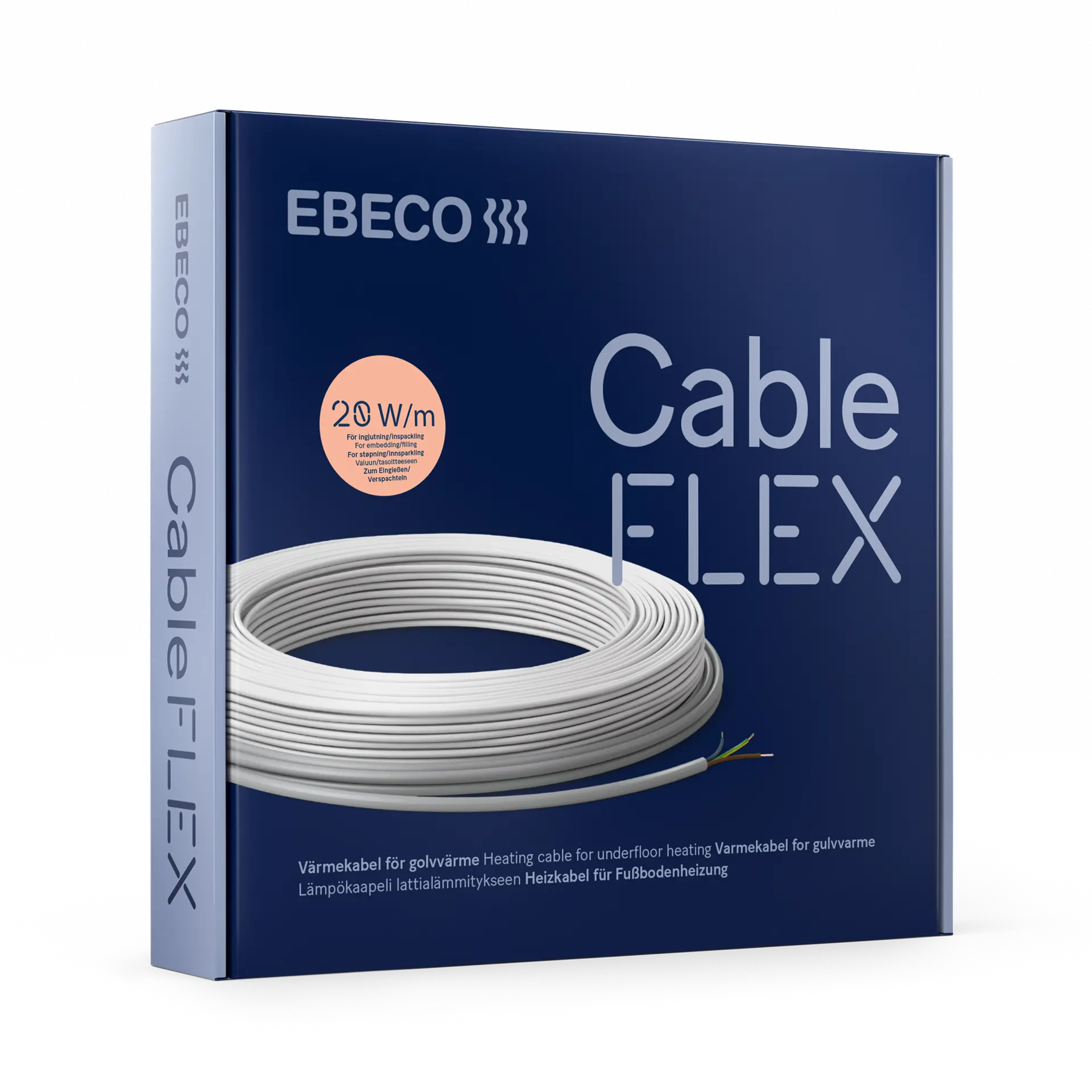

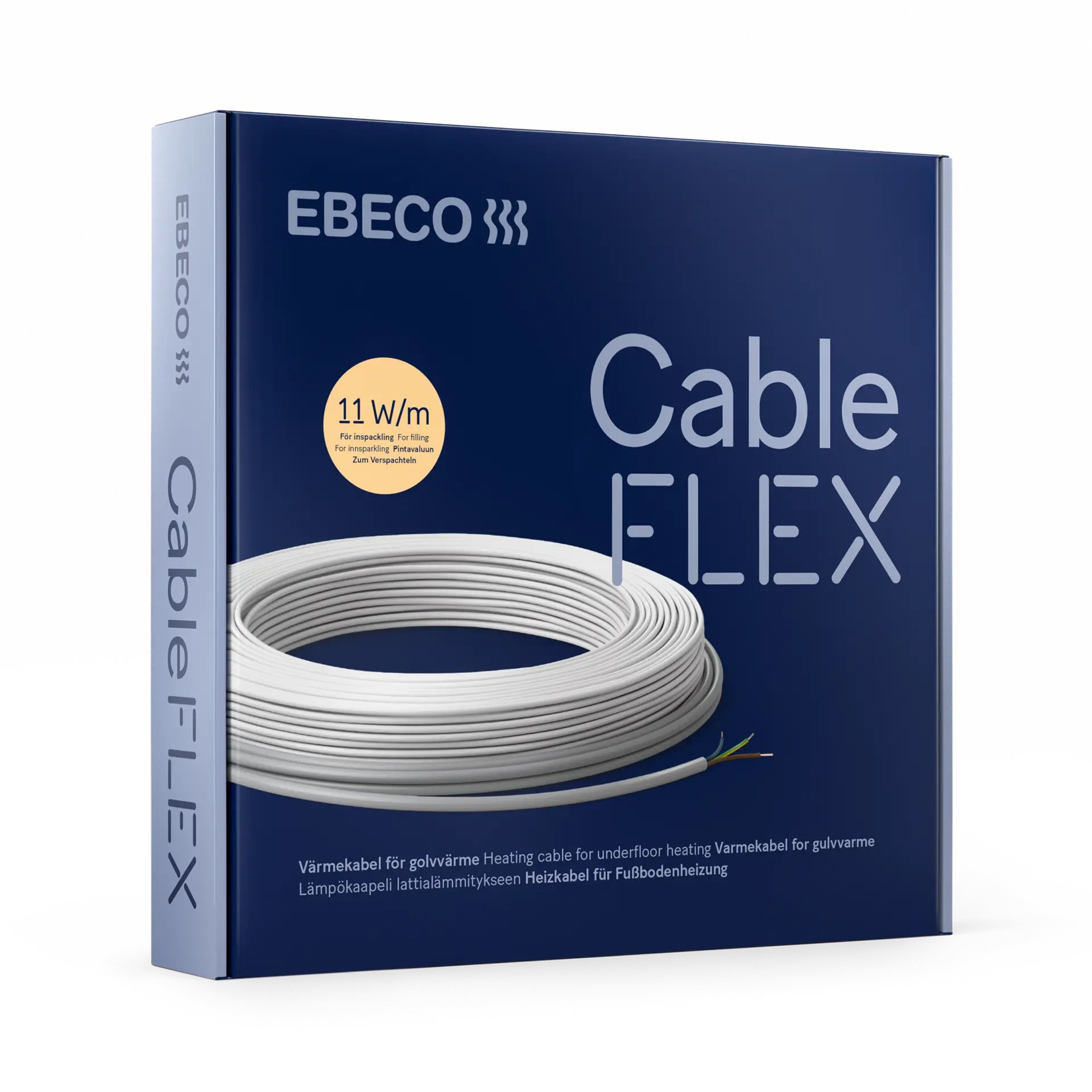

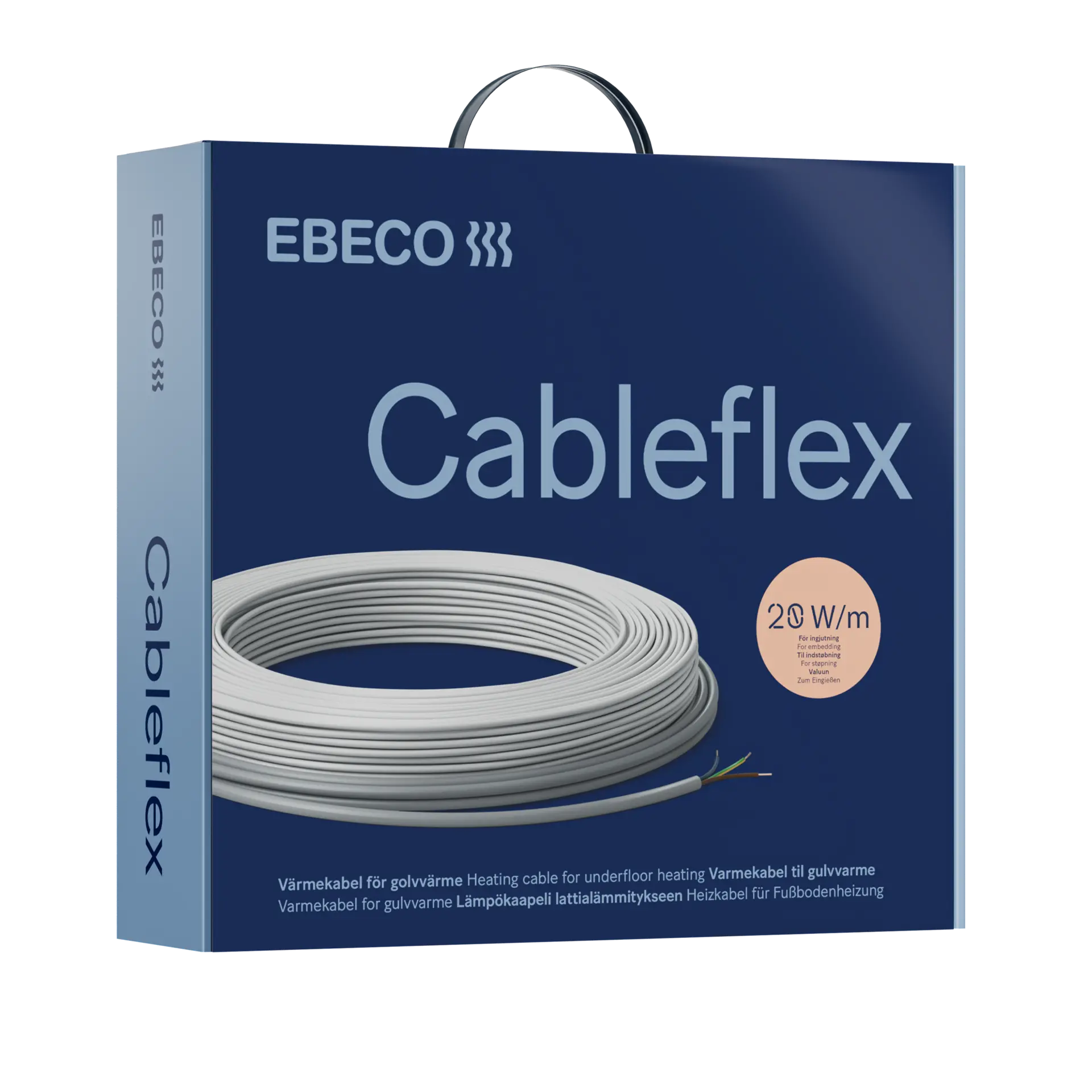

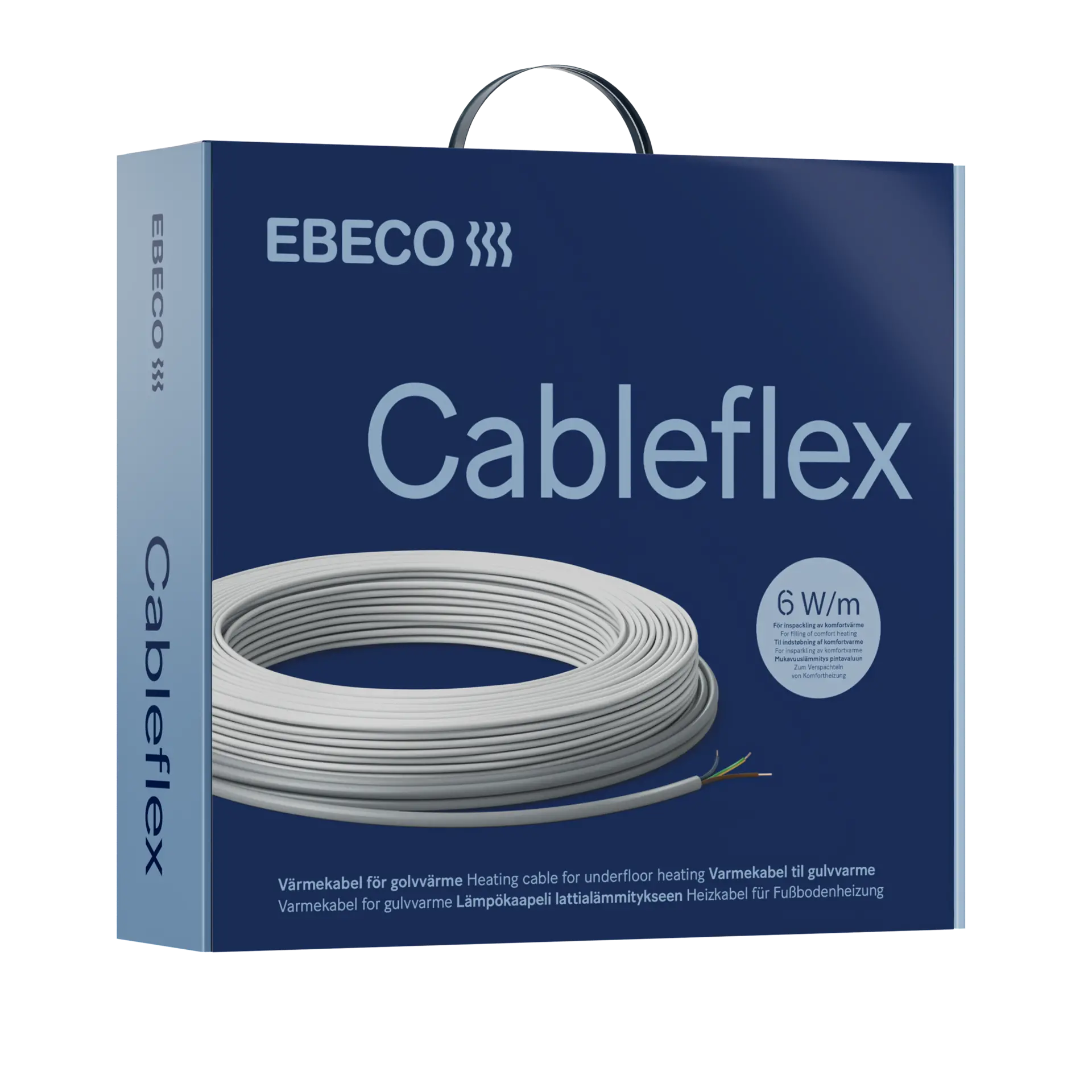

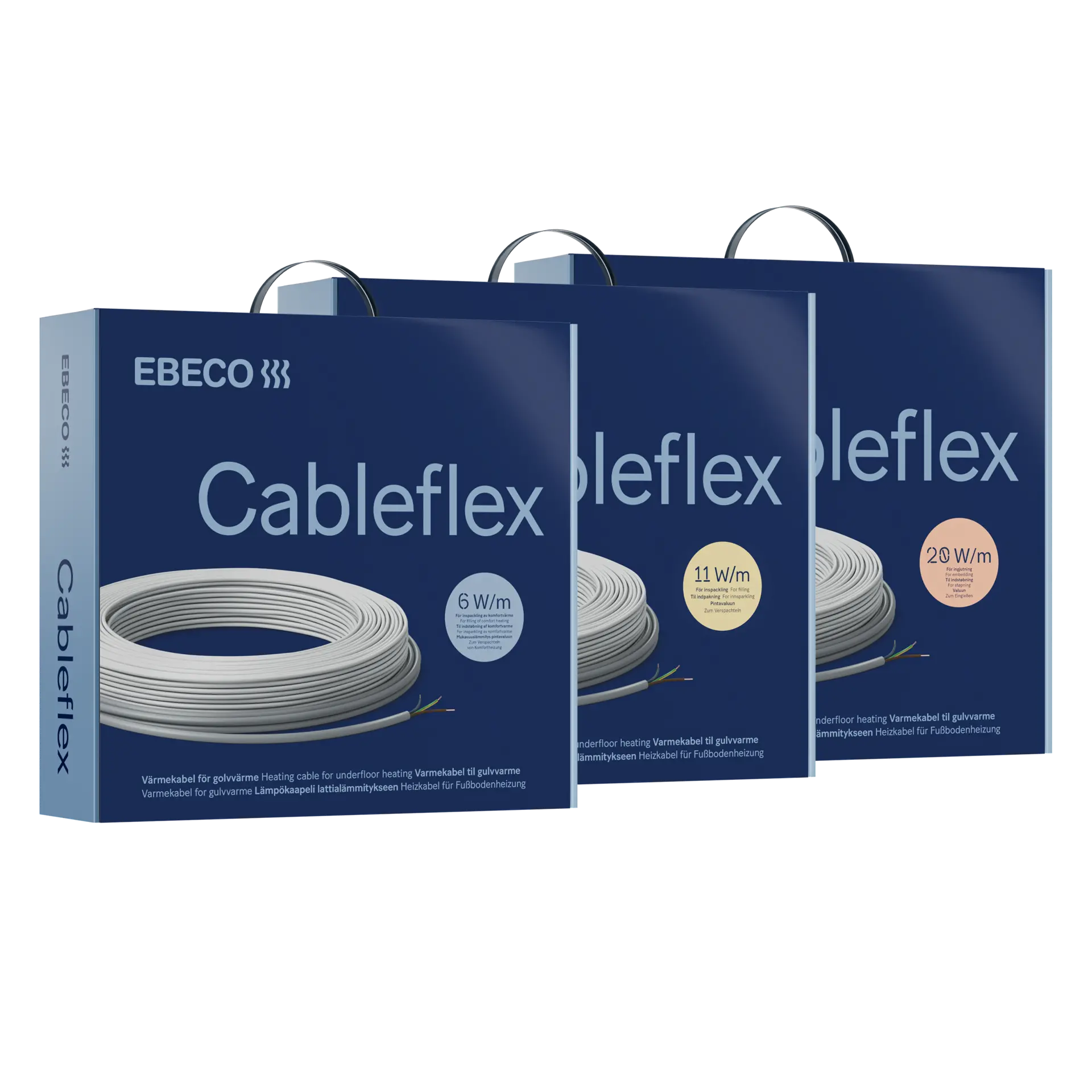

Cableflex är en serie av golvvärmekablar med många användningsområden. Serien erbjuder olika effekter för att täcka alla behov av golvvärmelösningar. I förpackningen ingår kabel på trumma, varningsskylt samt praktisk trumhållare.

Installation

Förenklad installation med Garantera

Genom att använda appen Garantera får du 25 års garanti på golvvärmeanläggningen och en smidigare installation. Scanna produkterna med EAN-läsaren, registrera dina mätvärden före och efter installationen och skicka garantibeviset direkt till kunden när du är klar.

Placering av givarslang

Givarkabeln skall placeras så att den ligger med lika avstånd på vardera sida om förlagd värmekabel. Skarven mellan värmekabel och anslutningskabel ska gjutas in i golvet. Se till att värmekabeln och anslutningskabeln är rak minst 10 cm på båda sidor om skarven.

Kabelförläggning

Planera förläggningen i förväg för en jämn förläggning och så att avsedd yta täcks, samt att skarven och ändavslutet för värmekabeln inte placeras i duschutrymme eller golvbrunn. Håll minst 60 cm mellan ändavslut och våtzon 1, samt minst 20 cm mellan golvbrunn och värmekabel.

Montering med Cable Clip 4

Värmekabeln kan fästas med Ebecos Cable Clips, lim eller fixeringstejp avsedd för värmekabel. Fäst kabeln med max 20 cm mellan varje infästning och se till att varje slag är ordentligt förankrade så att kabeln inte flyter upp vid spackling.

Montering med Cable Clip 5

Montering med lim

Montering med tejp

Notera att dessa förenklade instruktioner är för att visa dig som installatör och skall ej ses som en instruktionsmanual. Läs manualen vid installation av denna produkt.

Cableflex

Artikellista

Artikelnummer	Diameter (mm)	Längd (m)	Effekt (W)	Effekt (W/m)	Resistans (Ω nominell)	Anslutningskabel (mm²)
8960102	4	8,9	100	11	534	0,75
8960104	4	13,5	150	11	351	0,75
8960106	4	18,5	200	11	259	0,75
8960108	4	23	260	11	207	0,75
8960110	4	31	330	11	161,2	0,75
8960112	4	37	400	11	133,2	0,75
8960114	4	43	470	11	111,8	0,75
8960116	4	49	540	11	98	0,75
8960118	4	58	650	11	81,2	0,75
8960120	4	73	810	11	65,7	0,75
8960122	4	86	960	11	55	0,75
8960124	4	107	1180	11	44,9	0,75
8960126	4	124	1380	11	38,4	1,0
8960128	4	155	1710	11	31	1,0
8960130	4	187	2080	11	25,4	1,5
8961132	5	10	200	20	260	0,75
8961133	5	14	270	20	196	0,75
8961134	5	17	350	20	153	0,75
8961135	5	23	440	20	119,6	0,75
8961136	5	27	550	20	97,2	0,75
8961137	5	36	720	20	72	0,75
8961138	5	44	870	20	61,6	0,75
8961139	5	53	1090	20	47,7	0,75
8961140	5	64	1290	20	41	1,0
8961141	5	79	1560	20	33,2	1,0
8961142	5	93	1840	20	28,8	1,0
8961143	5	118	2240	20	23,6	1,5
8961144	4	12,1	75	6	726	0,75
8961145	4	18,5	110	6	481	0,75
8961146	4	25	150	6	350	0,75
8961147	4	31	190	6	279	0,75
8961148	4	41	245	6	213	0,75
8961149	4	49	300	6	176	0,75
8961150	4	58	350	6	151	0,75
8961151	4	66	400	6	132	0,75
8961152	4	79	480	6	111	0,75

Specifikationer

Specifikation	Data
Anslutningsspänning	230 V
Anslutningskabel	H05-Z1Z1F
Längd anslutningskabel	2,5 m
Antal ledare	3 st
Böjningsradie, min.	25 mm
Effekt	6 W/m, 11 W/m & 20 W/m
Innehåller SVHC ämnen enligt REACH	Nej
Installationstemperatur, min.	-5 ºC
Isoleringsmaterial mellan	XLPE
Isoleringsmaterial inre	ETFE
Isoleringsmaterial yttre	EVA, PE
Kabeltyp	Serieresistiv 2-ledare med skärm
Kapslingsklass	IP67
Max Omgivningstemperatur	90 °C
Mekanisk klassificering	M2
Skyddsledare	Tvinnad
UV-beständighet	Nej

Produkten ingår i:

Cable Kit 200

Cable Kit 500

Cable Kit 300

Dokument

Garanti

12 års produktgaranti vid materialfel. För termostaten i kitet gäller 5 års produktgaranti. Garantitiden på golvvärmen förlängs till 25 år om installationen är utförd av en auktoriserad elinstallatör och dokumenterad i Ebecos tjänst Garantera.

Våra garantivillkor
