Cable Kit 300

Fußbodenheizpaket mit Heizkabel und Thermostat

Benutzung

Verlegung in Ausgleichsmasse
Fußbodenheizung für trockene Räume und Feuchträume
Fußbodenheizung für Klinker- und Natursteinböden sowie Kunststoffbeläge

EB-Therm 300
Kabel
80–160 W/m²

Sämtliches Installationszubehör ist enthalten
Thermostat mit Energiesparprogramm
Dünne Kabelkonstruktion für eine niedrige Bauhöhe

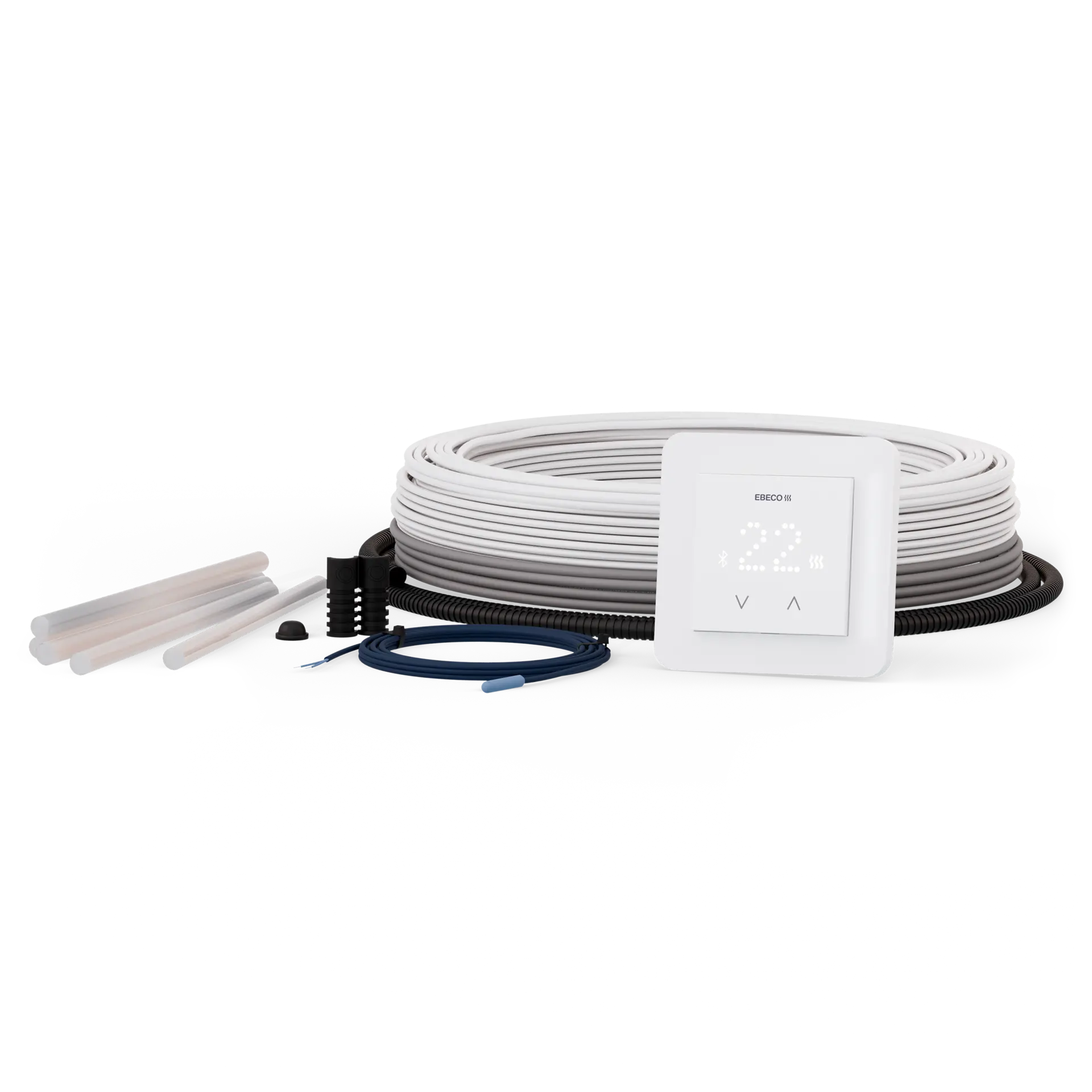

Kompletter Satz für die Fußbodenheizung in Klinker- und Natursteinböden sowie bei Kunststoffbelägen. Es enthält den EB‑Therm 300 Thermostat mit energiesparendem Wochenprogramm sowie Klebestifte, den Sensorschlauch, ein Warnschild und einen Trommelhalter.

Der Thermostat verfügt über Bluetooth® und kann lokal über die Ebeco Connect App gesteuert werden. Die breite Kompatibilität mit verschiedenen Rahmensystemen und Farben macht den EB‑Therm 300 zu einer flexiblen Lösung.

Installation

Vereinfachte Installation mit Garantera

Durch die Nutzung der Garantera App erhalten Sie eine 25‑jährige Garantie auf das Fußbodenheizungssystem sowie eine reibungslosere Installation. Scannen Sie die Produkte mit dem EAN‑Scanner, erfassen Sie die Messwerte vor und nach der Installation und senden Sie den Garantienachweis nach Abschluss der Arbeiten direkt an den Kunden.

Verlegung direkt aus der Verpackung

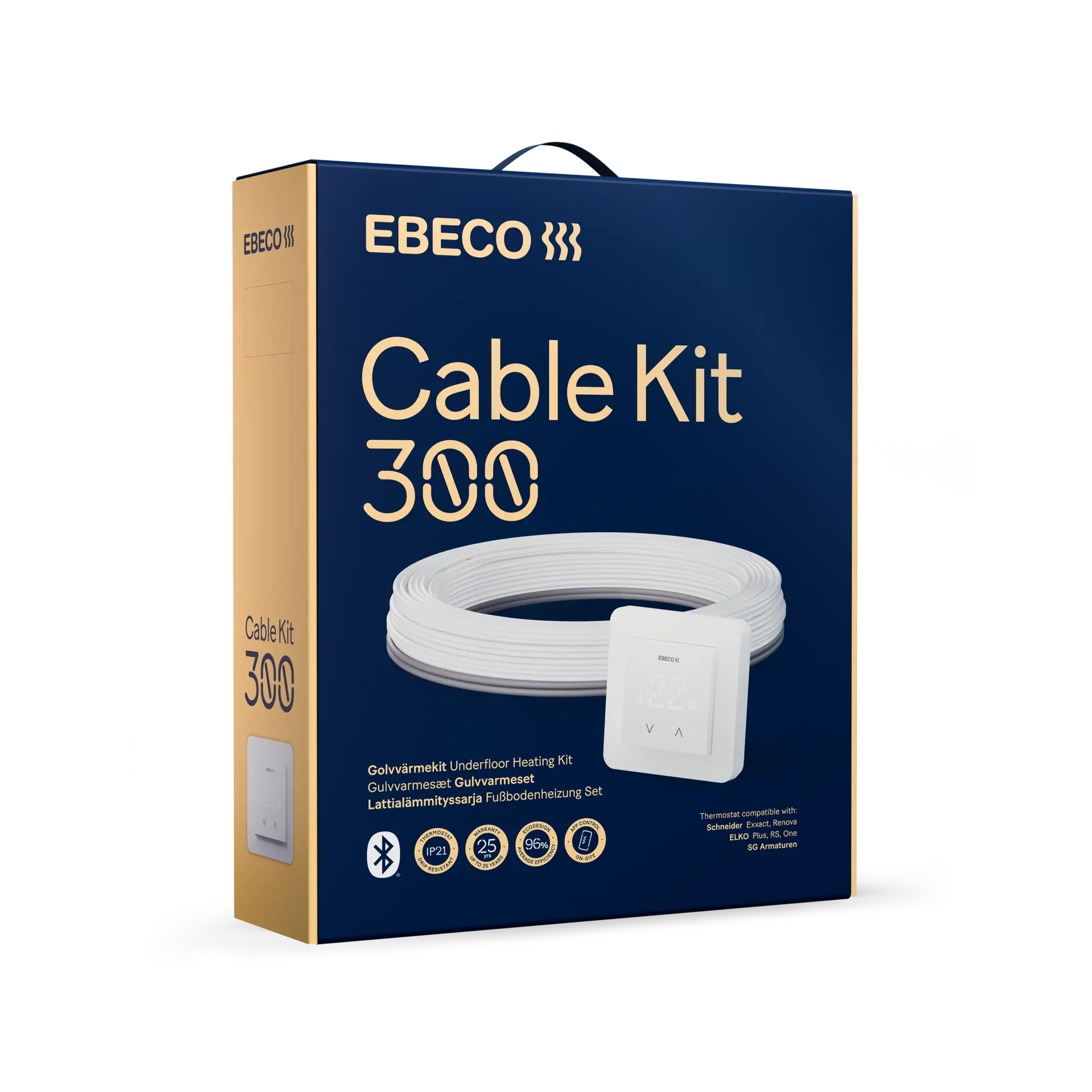

Cable Kit 300 wird in einer verbesserten Verpackung mit integriertem Trommelhalter geliefert, der die Installation erleichtert. Führen Sie das Kabel durch die perforierte Öffnung an der Unterseite der Verpackung heraus. Dadurch wird das Risiko verringert, dass sich das Kabel während der Verlegung verheddert oder hängen bleibt.

Platzierung des Fühlerrohrs

Das Fühlerkabel ist so zu positionieren, dass es auf beiden Seiten des verlegten Heizkabels den gleichen Abstand hat. Die Verbindung zwischen Heizkabel und Anschlussleitung muss im Boden eingegossen werden. Stellen Sie sicher, dass Heizkabel und Anschlussleitung auf beiden Seiten der Verbindung mindestens 10 cm gerade verlaufen.

Kabelverlegung

Planen Sie die Verlegung im Voraus, um eine gleichmäßige Verteilung sicherzustellen und die vorgesehene Fläche vollständig abzudecken. Verbindung und Kabelende dürfen nicht in Duschbereichen oder in der Nähe von Bodenabläufen platziert werden. Halten Sie mindestens 60 cm Abstand zwischen Kabelende und Feuchtbereich Zone 1 sowie mindestens 20 cm zwischen Bodenablauf und Heizkabel ein.

Montage mit Cable Clip

Das Heizkabel kann mit Ebeco Cable Clips, Kleber oder Befestigungsklebeband für Heizkabel fixiert werden. Befestigen Sie das Kabel in einem Abstand von maximal 20 cm zwischen den Befestigungspunkten und stellen Sie sicher, dass jede Befestigung fest verankert ist, damit sich das Kabel beim Vergießen nicht anhebt.

Montage mit Kleber

Montage mit Klebeband

Bitte beachten Sie, dass diese vereinfachten Anweisungen lediglich als Orientierung für Sie als Installateur dienen und nicht als Installationsanleitung zu verstehen sind. Lesen Sie bei der Installation dieses Produkts stets das Handbuch.

Cable Kit 300

Spezifikationen

Spezifikation	Daten
Anschlussspannung	230 V
Anschlusskabel	H05-Z1Z1F
Länge Anschlusskabel	2,5 m
Anzahl Leiter	3 St.
Biegeradius, min.	25 mm
Durchmesser	4 mm
Leistung	11 W/m
Enthält besonders besorgniserregende Stoffe gemäß REACH	Nein
Installationstemperatur, min.	-5 °C
Dämmmaterial, Mitte	XLPE
Dämmmaterial, innen	ETFE
Dämmmaterial, außen	EVA, PE
Kabelart	Zweileiter mit Serienwiderstand und Abschirmung
Schutzart	Thermostat: IP21, Kabel: IP67
Max. Umgebungstemperatur	90 °C
Mechanische Klassifizierung	M2
Schutzleiter	Verdrillt
Thermostat	EB-Therm 300
UV-Beständigkeit	Nein

Das Paket beinhaltet Folgendes:

Klebesticks

Sensorschlauch

Cableflex

EB-Therm 300

Dokumente

Garantie

12-jährige Produktgarantie bei Materialfehlern. Für den im Satz enthaltenen Thermostat gilt eine 5-jährige Produktgarantie. Die Garantiedauer für die Fußbodenheizung wird auf 25 Jahre verlängert, wenn die Installation durch einen zugelassenen Elektrofachbetrieb erfolgt und im Onlineservice Garantera von Ebeco dokumentiert wird.

Unsere Garantiebedingungen

Installation

Beim Cable Kit wird das Heizkabel Cableflex 11 verwendet, das allgemein für Estrich geeignet ist. Durch Kombinieren mit dem Cable Clip 4, der Heizkabelklemme für Armierungsgitter, sparen Sie Zeit, Geld und schonen vor allem Ihre Knie.

Bodenbelag

Das Cableflex-Kabel kann unter den gängigsten Bodenbelägen wie Fliesen- und Natursteinböden, Holz- und Laminatböden sowie Kunststoffbelag verlegt werden.

Erkundigen Sie sich beim Lieferanten des Bodenbelags, ob sich das Material für die Verwendung mit einer Fußbodenheizung eignet.

Untergrund für den Estrich

Cableflex 11 wird auf Beton-, Gips- oder Spanplattenbodenkonstruktionen mit einer geeigneten Nivellierungsmasse bei Mindeststrichdicke verlegt.

Bei nicht isolierten Betonböden direkt auf der Erde empfiehlt sich immer eine zusätzliche Dämmung. Außerdem sollte die Heizung im Sommer nicht komplett abgeschaltet werden, um einem umgekehrten Feuchtetransport entgegenzuwirken.

Eine detaillierte Anleitung entnehmen Sie bitte dem Handbuch.

Installierte Leistung

Der Leistungsbedarf des Raumes hängt von der Qualität seiner Isolierung, von seiner Luftwechselrate und von der Außentemperatur ab. Darüber hinaus sind die nachfolgenden Kriterien zu beachten.

Maximale Installationsleistung für verschiedene Untergründe:
