Cable Kit 300

Gulvvarmesæt med varmekabel og termostat

Anvendelse

  • Placeres i afretningsmasse
  • Gulvvarme til både vådrum og tørre rum
  • Gulvvarme til klinkegulve, naturstensgulve og plastgulve
  • EB-Therm 300
    EB-Therm 300
  • Kabel
    Kabel
  • 80-160 W/m²
    80-160 W/m²
  • Alt hvad der kræves for installationen er inkluderet
  • Termostat med energispareprogram
  • Tynd kabelkonstruktion, der giver lav byggehøjde

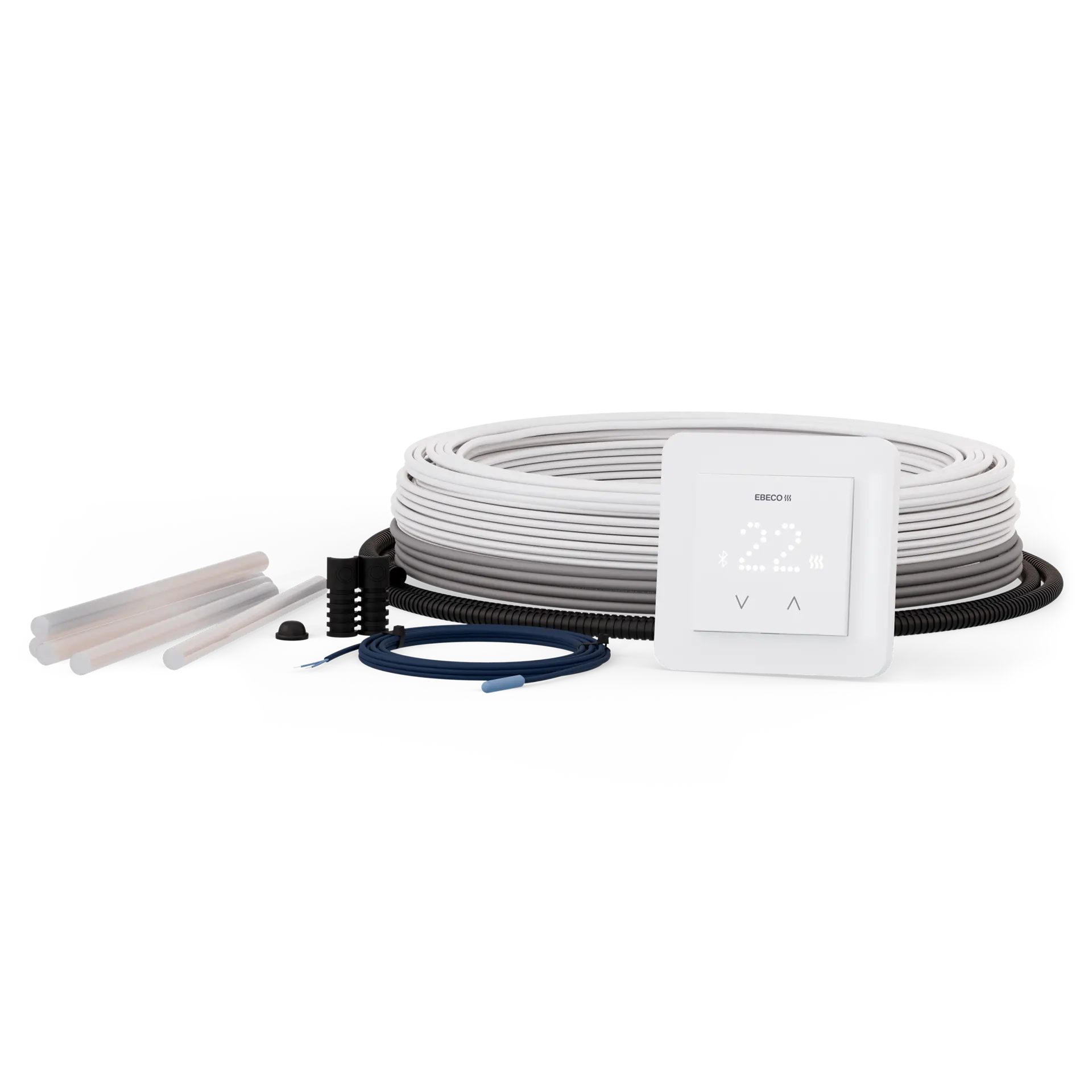

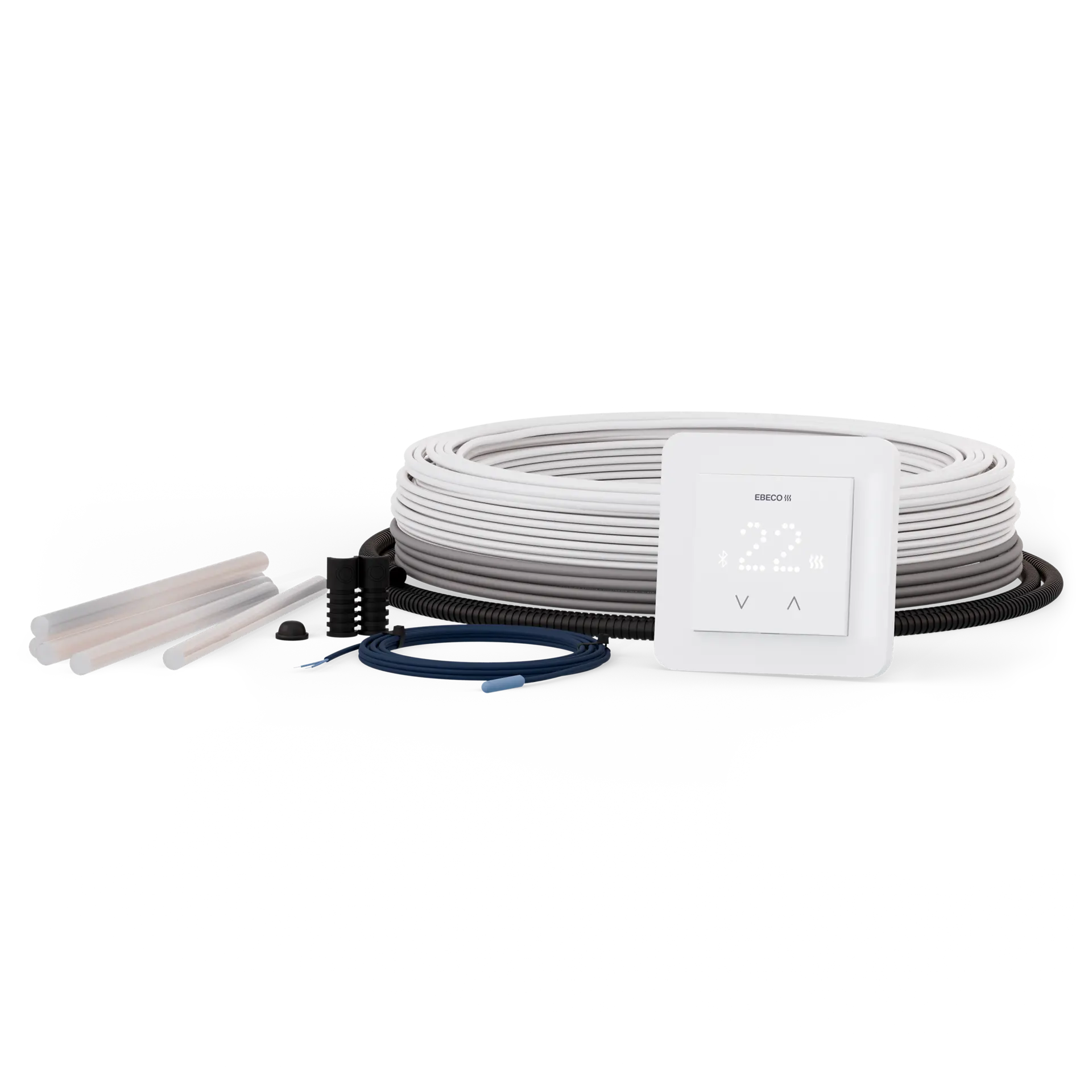

Komplet gulvvarmesæt til klinke-, naturstensgulv og plastgulv. Det indeholder termostaten EB‑Therm 300 med energibesparende ugeprogram samt limstave, følerrør, advarselsskilt og tromleholder.

Termostaten har Bluetooth® og kan styres lokalt med Ebeco Connect‑appen. Den brede kompatibilitet med flere forskellige rammeløsninger og farver gør EB‑Therm 300 til en fleksibel løsning.

Installation

Forenklet installation med Garantera

Ved brug af Garantera-appen får du 25 års garanti på gulvvarmeanlægget samt en mere smidig installation. Scan produkterne med EAN-scanneren, registrer måleværdier før og efter installationen og send garantibeviset direkte til kunden, når arbejdet er færdigt.

Lægges direkte fra emballagen

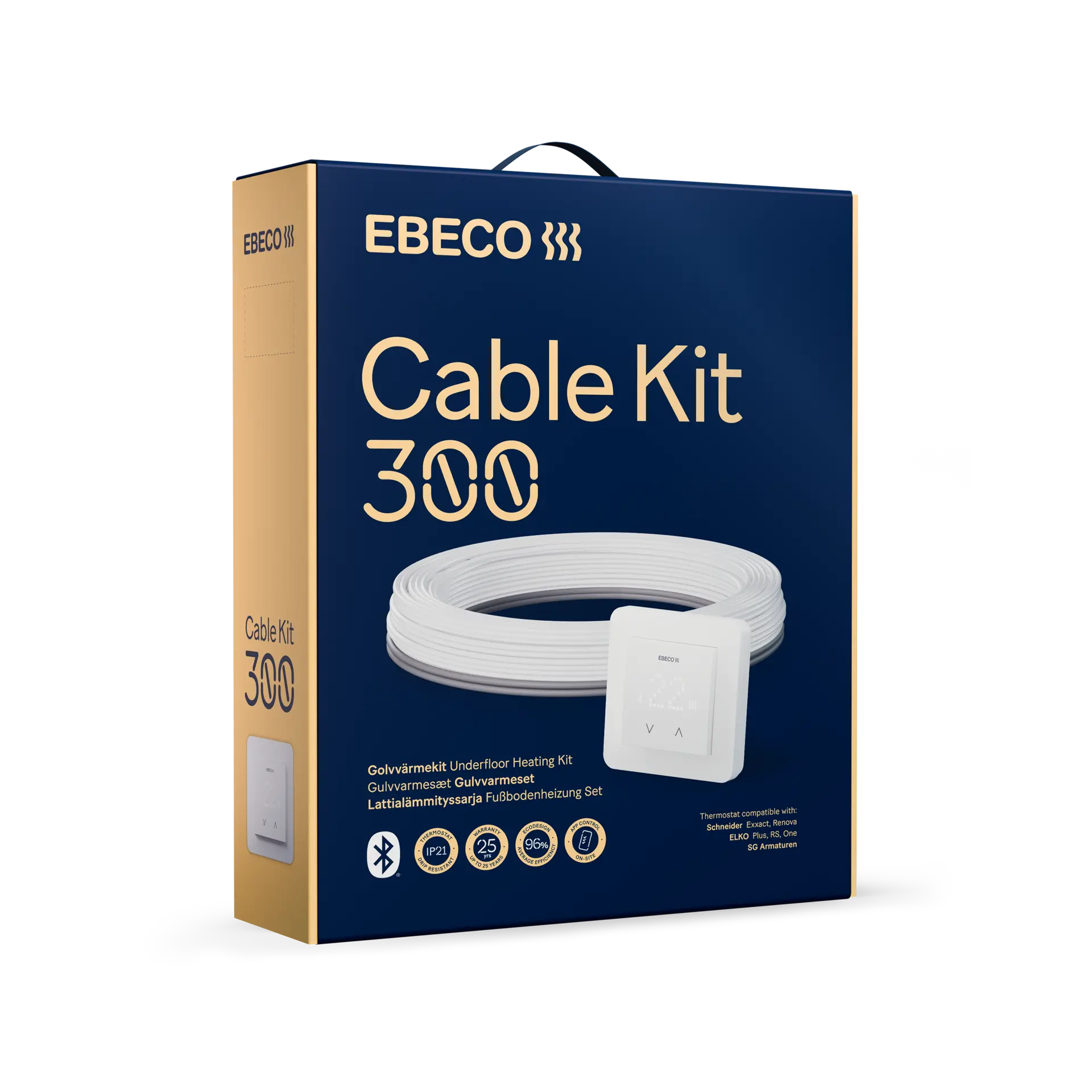

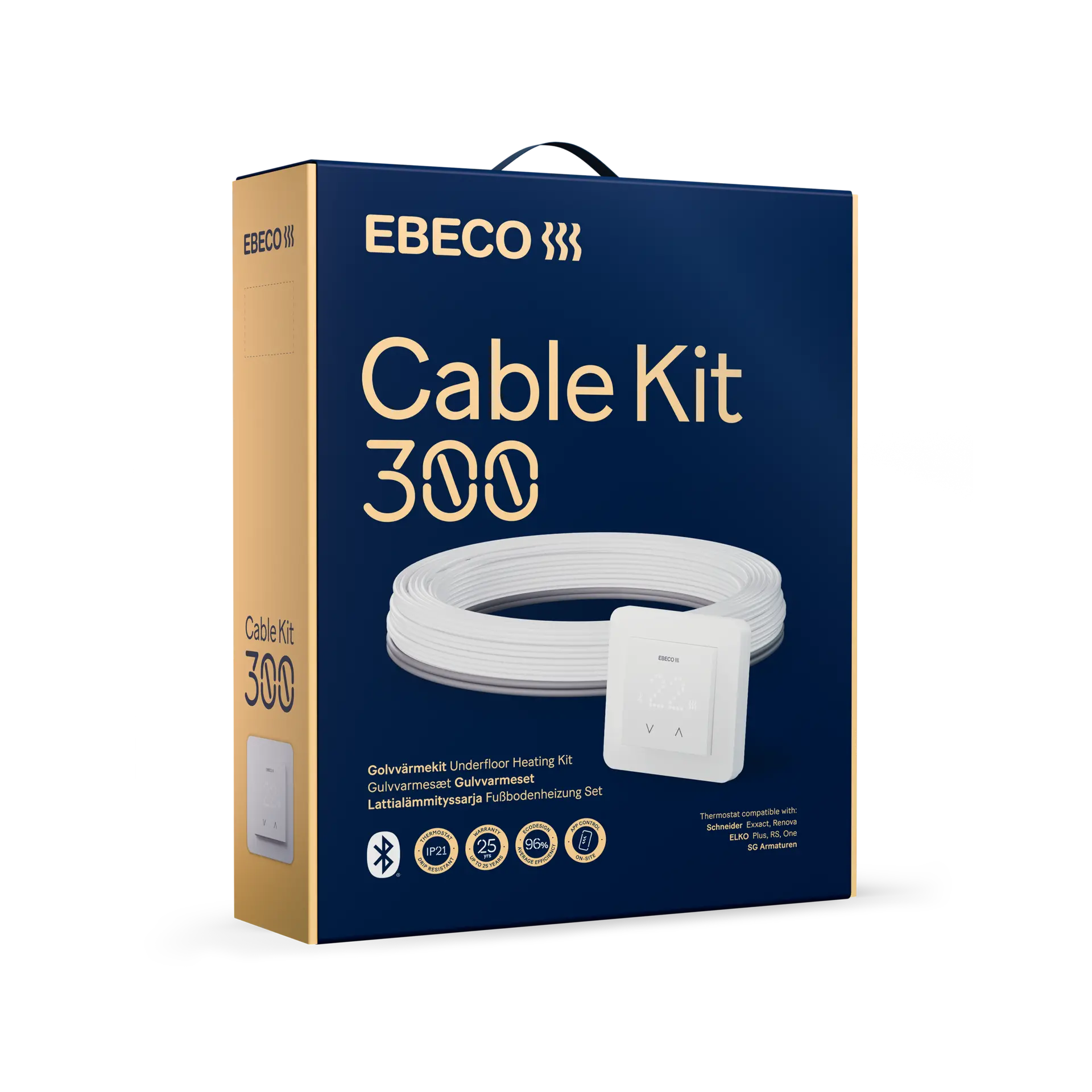

Cable Kit 300 leveres i en forbedret emballage med integreret tromleholder, som gør installationen nemmere. Træk kablet ud gennem den perforerede åbning i bunden af emballagen. Dette reducerer risikoen for, at kablet filtrer sig eller sætter sig fast under udlægningen.

Placering af føler­rør

Følerkablet skal placeres, så det ligger med samme afstand på hver side af det installerede varmekabel. Samlingen mellem varmekabel og tilslutningskabel skal indstøbes i gulvet. Sørg for, at både varmekablet og tilslutningskablet er lige i mindst 10 cm på hver side af samlingen.

Kabelføring

Planlæg udlægningen på forhånd for at sikre jævn fordeling og fuld dækning af det tilsigtede areal. Samlingen og kabelenden må ikke placeres i bruseområder eller tæt på gulvafløb. Hold mindst 60 cm afstand mellem kabelenden og vådzone 1 samt mindst 20 cm mellem gulvafløb og varmekabel.

Montering med Cable Clip

Varmekablet kan fastgøres med Ebecos Cable Clips, lim eller fastgørelsestape beregnet til varmekabler. Fastgør kablet med maksimalt 20 cm mellem hvert fastgørelsespunkt og sørg for, at hvert fastgørelsespunkt er korrekt forankret, så kablet ikke flyder op under spartling.

Montering med lim

Varmekablet kan fastgøres med Ebecos Cable Clips, lim eller fastgørelsestape beregnet til varmekabler. Fastgør kablet med maksimalt 20 cm mellem hvert fastgørelsespunkt og sørg for, at hvert fastgørelsespunkt er korrekt forankret, så kablet ikke flyder op under spartling.

Montering med tape

Varmekablet kan fastgøres med Ebecos Cable Clips, lim eller fastgørelsestape beregnet til varmekabler. Fastgør kablet med maksimalt 20 cm mellem hvert fastgørelsespunkt og sørg for, at hvert fastgørelsespunkt er korrekt forankret, så kablet ikke flyder op under spartling.

Bemærk, at disse forenklede instruktioner udelukkende er beregnet som vejledning for dig som installatør og ikke må betragtes som en installationsvejledning. Læs altid manualen ved installation af dette produkt.

Cable Kit 300

Artikelliste

Artikelnummer Diameter (mm) Længde (m) Effekt (W) Effekt (W/m) Resistans (Ω nominel) Tilslutningskabel (mm²)
8961170 4 8,9 100 11 534 0,75
8961171 4 13,5 150 11 351 0,75
8961172 4 18,5 200 11 259 0,75
8961173 4 23 260 11 207 0,75
8961174 4 31 330 11 161,2 0,75
8961175 4 37 400 11 133,2 0,75
8961176 4 43 470 11 111,8 0,75
8961177 4 49 540 11 98 0,75
8961178 4 58 650 11 81,2 0,75
8961179 4 73 810 11 65,7 0,75
8961180 4 86 960 11 55 0,75
8961181 4 107 1180 11 44,9 0,75
8961182 4 124 1380 11 38,4 1,0
8961183 4 155 1710 11 31 1,0
8961184 4 187 2080 11 25,4 1,5
Suppleringssæt
Artikelnummer Diameter (mm) Længde (m) Effekt (W) Effekt (W/m) Resistans (Ω nominel) Tilslutningskabel (mm²)
8960124 4 107 1180 11 44,9 0,75
Suppleringssæt uden termostat og limstaver.

Specifikationer

Specifikation Data
Tilslutningsspænding 230 V
Tilslutningskabel H05-Z1Z1F
Længde tilslutningskabel 2,5 m
Antal ledere 3 stk.
Bøjningsradius, min. 25 mm
Diameter 4 mm
Effekt 11 W/m
Indeholder SVHC-stoffer i henhold til REACH Nej
Installationstemperatur, min. -5 °C
Isoleringsmateriale midten XLPE
Isoleringsmateriale indvendigt ETFE
Isoleringsmateriale udvendigt EVA, PE
Kabeltype Skærmet 2-leder-kabel med seriemodstand
Kapslingsklasse Termostat: IP21, Kabel: IP67
Maks. omgivelsestemperatur 90 °C
Mekanisk klassificering M2
Beskyttelsesleder Snoet
Termostat EB-Therm 300
UV-bestandighed Nej

Pakken indeholder følgende:

Limstavar

Limstave

Limstave
Givarslang med varningsskylt

Følerslange

Følerslange
Cableflex, förpackningar

Cableflex

Cableflex
EB-Therm 300, Schneider Exxact

EB-Therm 300

EB-Therm 300

Garanti

















12 års produktgaranti i tilfælde af materialefejl. For termostaten i sættet gælder 5 års produktgaranti. Garantiperioden for gulvvarmen forlænges til 25 år, hvis installationen er udført af en autoriseret elinstallatør og dokumenteret i Ebecos tjeneste Garantera.
