Cable Kit 300

Gulvvarmesett med varmekabel og termostat

Bruk

Legges i avrettingsmasse
Gulvvarme for både våtrom og tørre rom
Gulvvarme for flis-, natursteins- og vinylgulv

EB-Therm 300
Kabel
80–160 W/m²

Inneholder alt som kreves for installasjonen
Termostat med energispareprogram
Tynn kabelkonstruksjon som gir lav byggehøyde

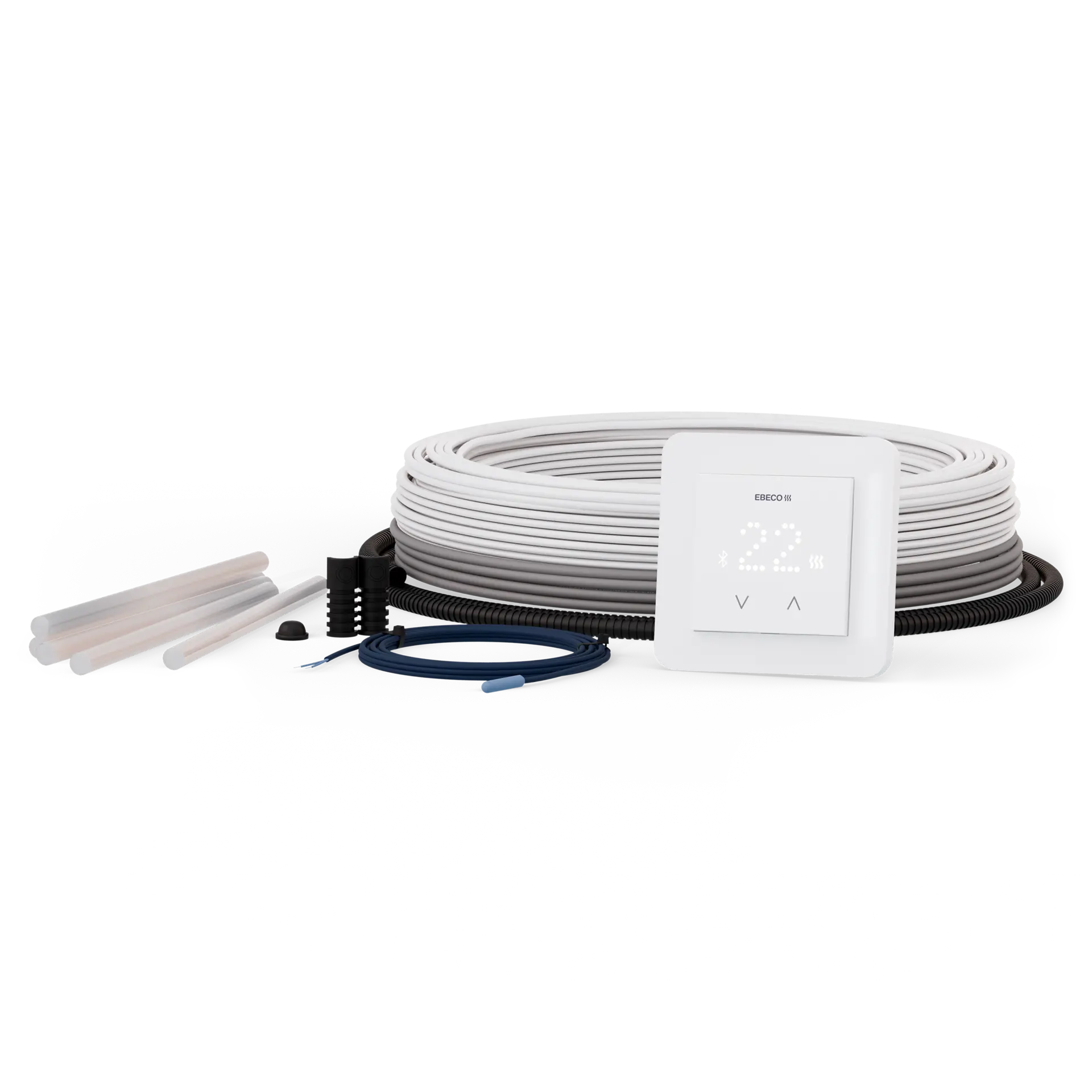

Komplett sett for gulvvarme til flis-, natursteins- og vinylgulv. Det inneholder termostaten EB‑Therm 300 med energisparende ukeprogram, samt limstaver, følerrør, advarselskilt og trommelholder.

Termostaten har Bluetooth® og kan styres lokalt med Ebeco Connect‑appen. Den brede kompatibiliteten med flere ulike rammesystemer og farger gjør EB‑Therm 300 til en fleksibel løsning.

Installasjon

Forenklet installasjon med Garantera

Ved å bruke Garantera-appen får du 25 års garanti på gulvvarmeanlegget og en enklere installasjon. Skann produktene med EAN-leseren, registrer måleverdier før og etter installasjon, og send garantibeviset direkte til kunden når arbeidet er fullført.

Legges direkte fra emballasjen

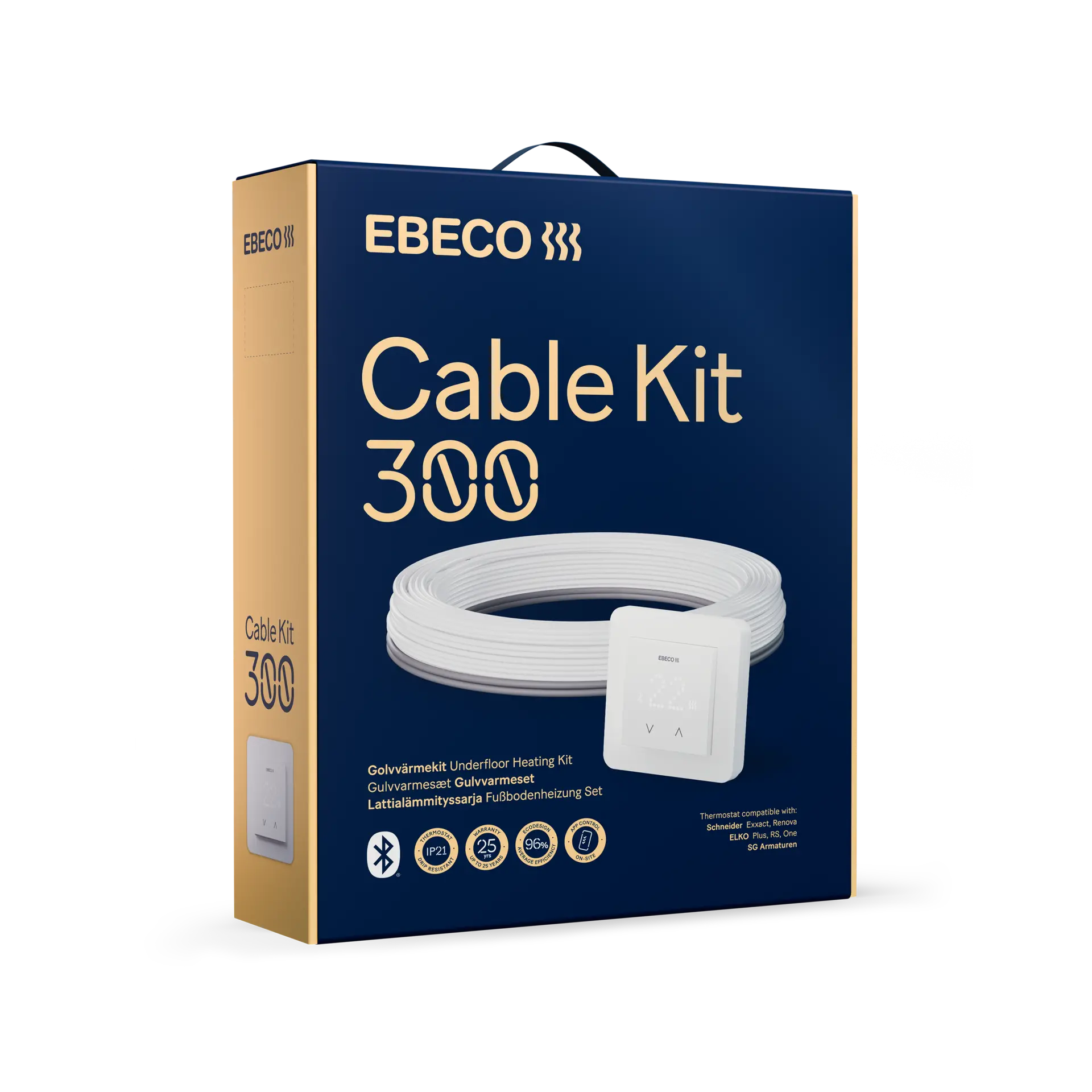

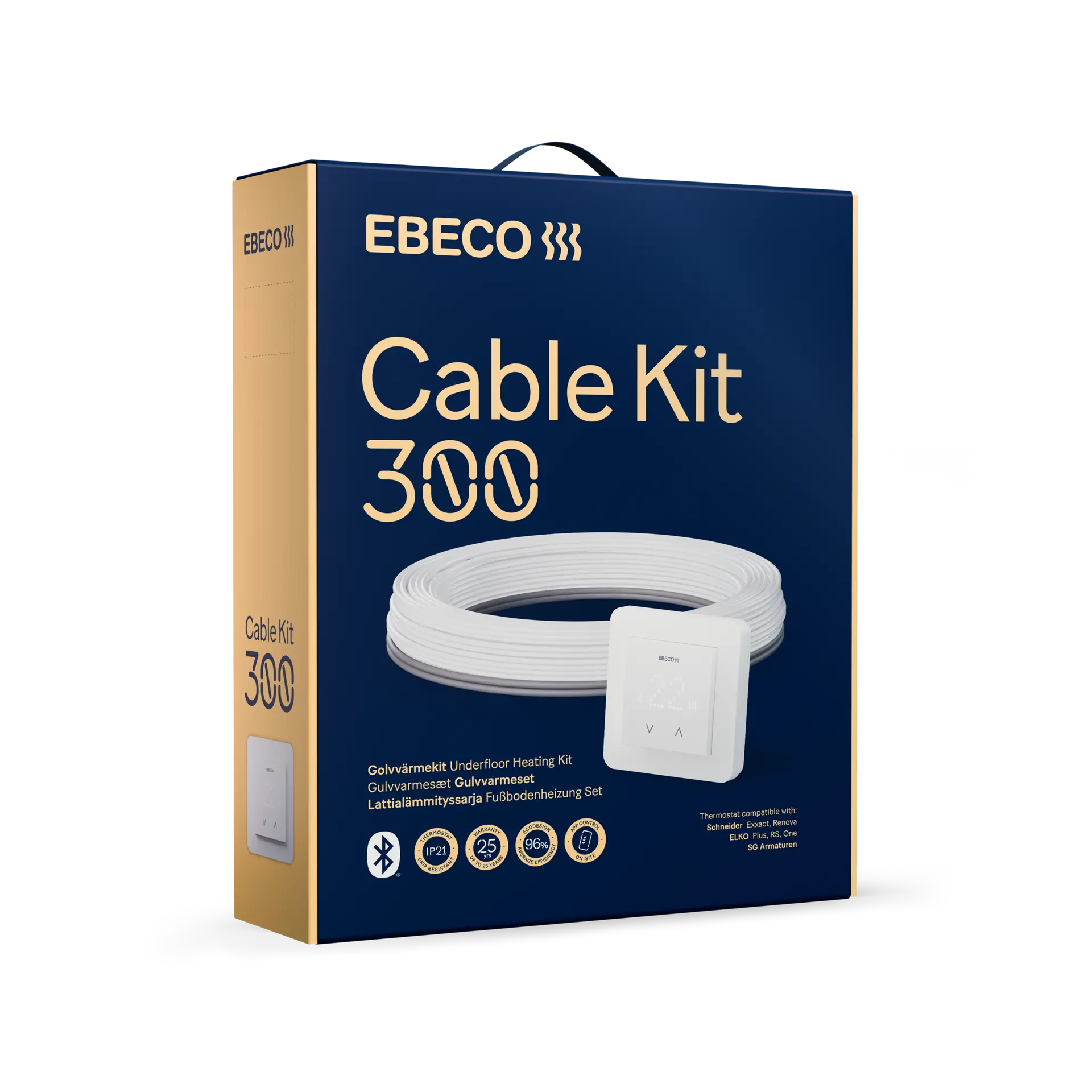

Cable Kit 300 leveres i en forbedret emballasje med integrert trommelholder som gjør installasjonen enklere. Trekk ut kabelen gjennom den perforerte åpningen i bunnen av emballasjen. Dette reduserer risikoen for at kabelen floker seg eller setter seg fast under utlegging.

Plassering av følerør

Følerkabelen skal plasseres slik at den ligger med lik avstand på begge sider av varmekabelen. Skjøten mellom varmekabel og tilkoblingskabel skal støpes inn i gulvet. Sørg for at både varmekabelen og tilkoblingskabelen er rette minst 10 cm på hver side av skjøten.

Kabellegging

Planlegg utleggingen på forhånd for jevn fordeling og for å sikre at tiltenkt areal dekkes. Skjøten og kabelens endeavslutning må ikke plasseres i dusjsoner eller nær sluk. Hold minst 60 cm avstand mellom endeavslutning og våtsone 1, og minst 20 cm mellom sluk og varmekabel.

Montering med tape

Varmekabelen kan festes med Ebecos Cable Clips, lim eller festetape beregnet for varmekabler. Fest kabelen med maks 20 cm mellom hvert festepunkt og sørg for at hvert feste er godt forankret slik at kabelen ikke flyter opp under avretting.

Montering med lim

Montering med tape

Vær oppmerksom på at disse forenklede instruksjonene er ment som veiledning for deg som installatør og ikke skal betraktes som en instruksjonsmanual. Les alltid manualen ved installasjon av dette produktet.

Cable Kit 300

Spesifikasjoner

Spesifikasjon	Data
Tilkoblingsspenning	230 V
Tilkoblingskabel	H05-Z1Z1F
Lengde Tilkoblingskabel	2,5 m
Antall ledere	3 stk.
Bøyeradius, min.	25 mm
Diameter	4 mm
Effekt	11 W/m
Inneholder SVHC-stoffer ifølge REACH	Nei
Installasjonstemperatur, min.	-5 ºC
Isoleringsmateriale midtre	XLPE
Isoleringsmateriale indre	ETFE
Isoleringsmateriale ytre	EVA, PE
Kabeltype	Serieresistiv 2-leder med skjerm
Kapslingsklasse	Termostat: IP21, kabel: IP67
Maks. omgivelsestemperatur	90 °C
Mekanisk klassifisering	M2
Beskyttelsesleder	Tvunnet
Termostat	EB-Therm 300
UV-bestandighet	Nei

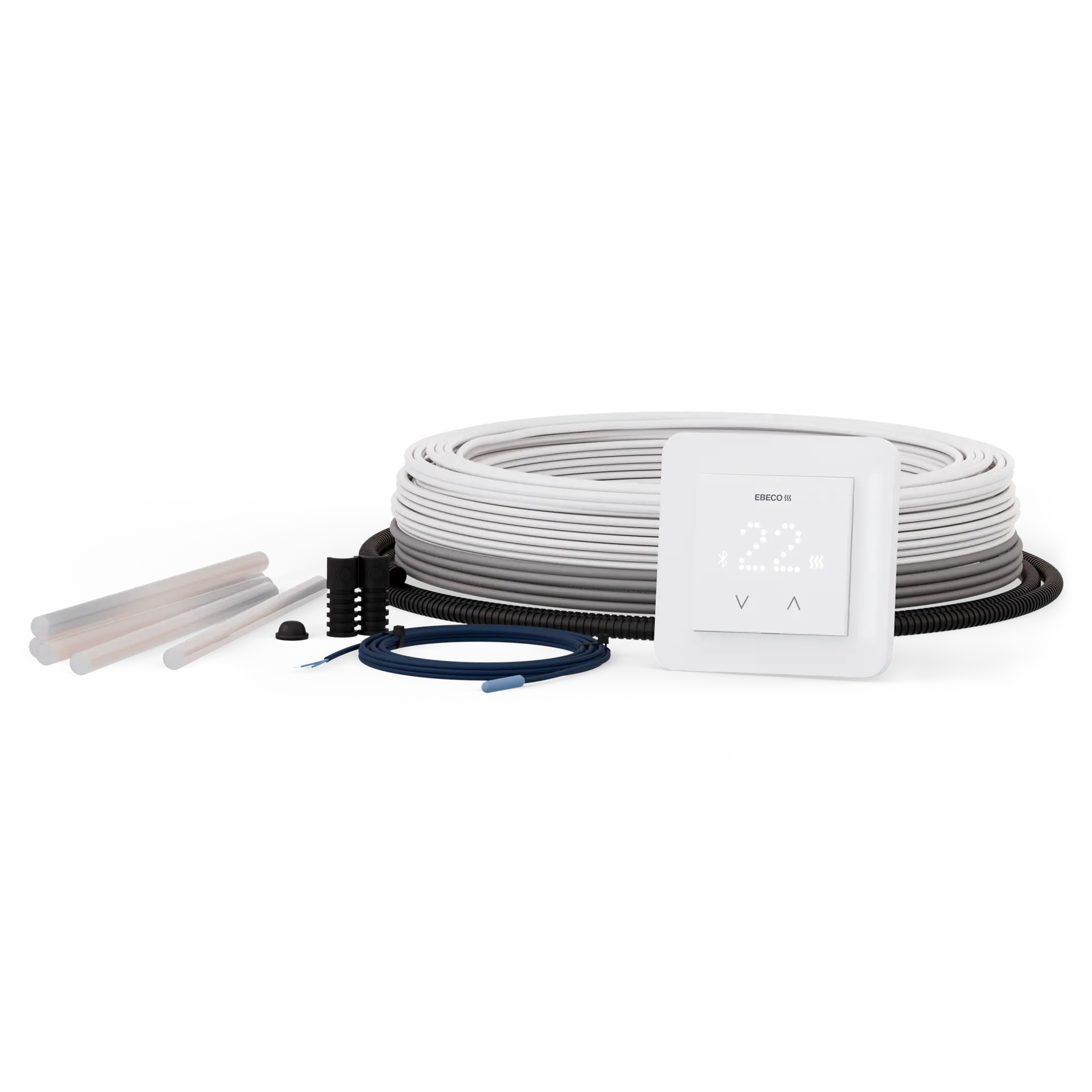

Pakken inneholder følgende:

Limstaver

Giverslange

Cableflex

EB-Therm 300

Dokumenter

Garanti

12 års produktgaranti ved materialfeil. For termostaten i settet gjelder 5 års produktgaranti. Garantitiden på gulvvarmen utvides til 25 år hvis installasjonen utføres av en autorisert elektroinstallatør og dokumenteres i Ebecos tjeneste Garantera.

Våre garantivilkår

Installasjon

I Cable Kit brukes varmekabelen Cableflex 11, som generelt skal sparkles inn. Sammen med Cable Clip 4, varmekabelklemmen for rotnett, sparer du både tid og penger og ikke minst knærne.

Gulvmateriale

Cableflex-kabelen kan installeres under de fleste vanlige gulvmaterialer, slik som flis- og natursteinsgulv, tre- og laminatgulv samt linoleum.

Forhør deg med gulvleverandøren om materialet egner seg i kombinasjon med gulvvarme.

Underlag ved innsparkling

Cableflex 11 legges på gulvkonstruksjoner av betong, gips- eller sponplate før den sparkles inn med egnet avrettingsmasse.

På uisolert betonggulv mot grunn anbefales alltid tilleggsisolering samt at varmen ikke slås helt av om sommeren, for å motvirke såkalt omvendt fuktvandring.

Se håndboken for ytterligere anvisninger.

Installert effekt

Rommets effektbehov styres av hvor godt isolert det er, luftomsetningen og utetemperaturen, men i tillegg til disse parametrene skal det også tas hensyn til kriteriene nedenfor.

Maksimal installert effekt for ulike underlag:
