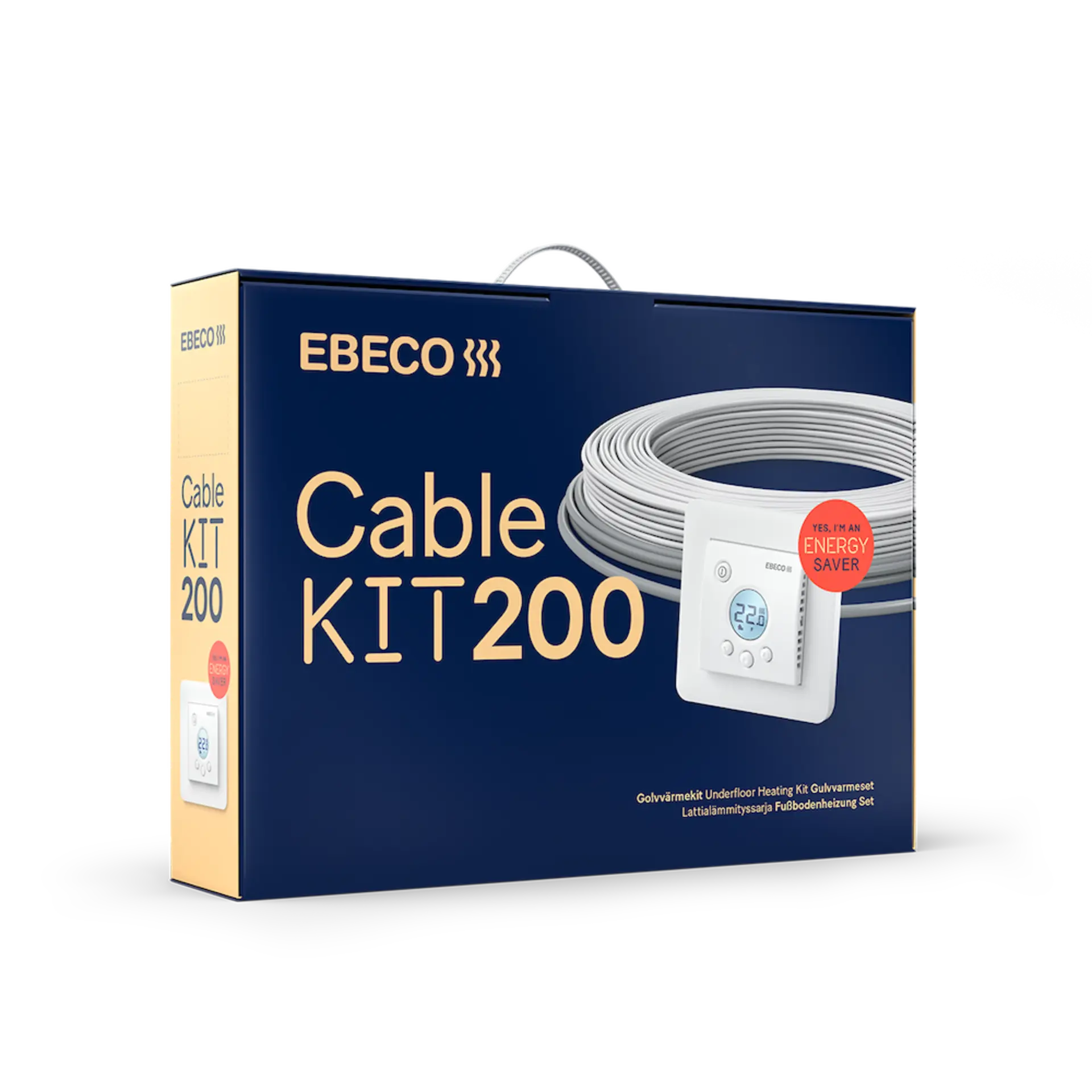

Cable Kit 200

Golvvärmekit med värmekabel och termostat

Användning

  • Förläggs i avjämningsmassa
  • Golvvärme för både våtrum och torra utrymmen
  • Golvvärme för klinker-, naturstensgolv och plastmatta
  • Kabel
    Kabel
  • EB-Therm 205
    EB-Therm 205
  • 80-160 W/m²
    80-160 W/m²
  • Allt som krävs för installation ingår
  • Termostat med energisparprogram
  • Tunn kabelkonstruktion som ger låg bygghöjd

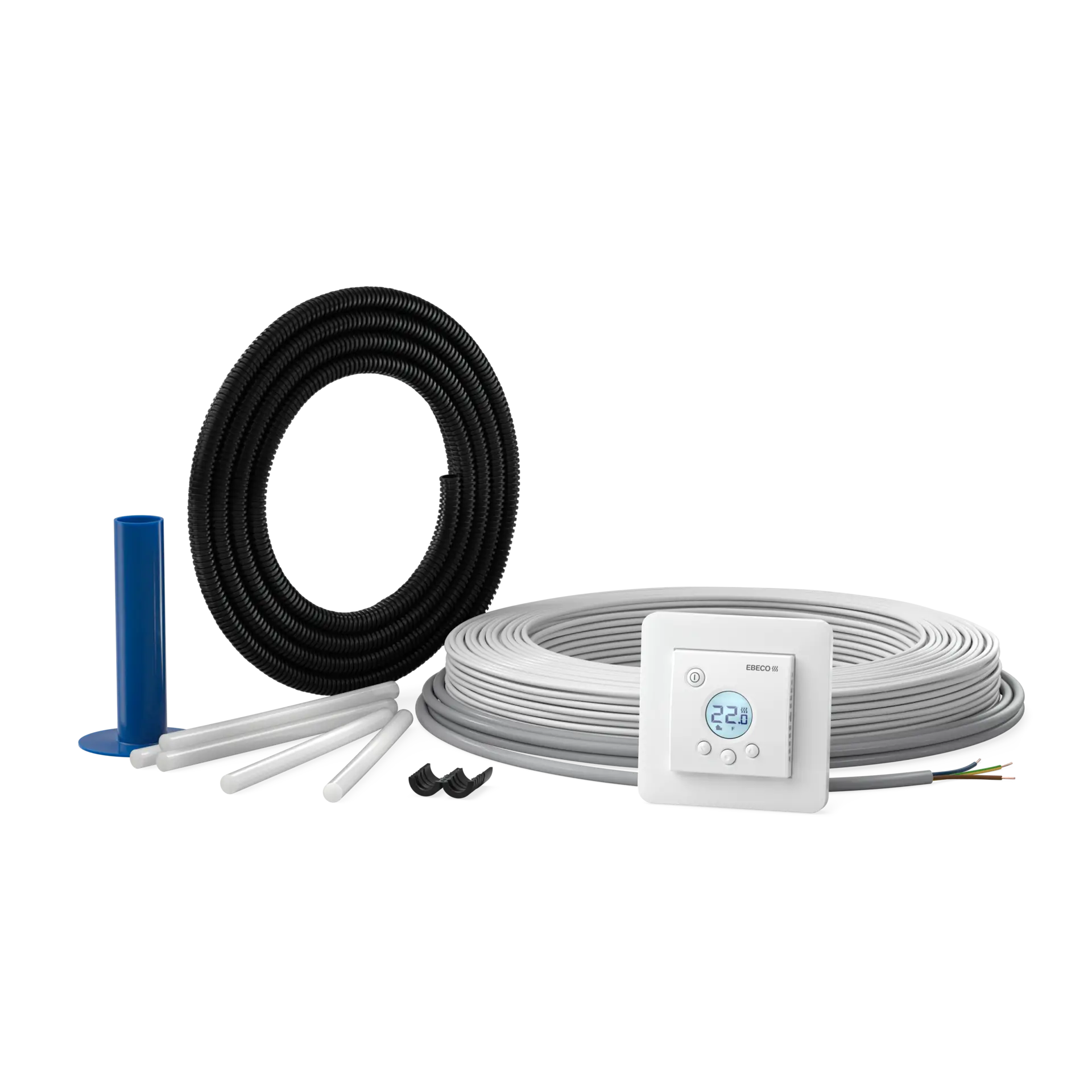

Komplett kit för golvvärme till klinker-, naturstensgolv och plastmatta. Det innehåller termostaten EB-Therm 205 med två olika energisparprogram samt limstavar, givarslang, varningsskylt och trumhållare.

Installation

Förenklad installation med Garantera

Genom att använda appen Garantera får du 25 års garanti på golvvärmeanläggningen och en smidigare installation. Scanna produkterna med EAN-läsaren, registrera dina mätvärden före och efter installationen och skicka garantibeviset direkt till kunden när du är klar.

Placering av givarslang

Givarkabeln skall placeras så att den ligger med lika avstånd på vardera sida om förlagd värmekabel. Skarven mellan värmekabel och anslutningskabel ska gjutas in i golvet. Se till att värmekabeln och anslutningskabeln är rak minst 10 cm på båda sidor om skarven.

Kabelförläggning

Planera förläggningen i förväg för en jämn förläggning och så att avsedd yta täcks, samt att skarven och ändavslutet för värmekabeln inte placeras i duschutrymme eller golvbrunn. Håll minst 60 cm mellan ändavslut och våtzon 1, samt minst 20 cm mellan golvbrunn och värmekabel.

Montering med Cable Clip

Värmekabeln kan fästas med Ebecos Cable Clips, lim eller fixeringstejp avsedd för värmekabel. Fäst kabeln med max 20 cm mellan varje infästning och se till att varje slag är ordentligt förankrade så att kabeln inte flyter upp vid spackling.

Montering med lim

Värmekabeln kan fästas med Ebecos Cable Clips, lim eller fixeringstejp avsedd för värmekabel. Fäst kabeln med max 20 cm mellan varje infästning och se till att varje slag är ordentligt förankrade så att kabeln inte flyter upp vid spackling.

Montering med tejp

Värmekabeln kan fästas med Ebecos Cable Clips, lim eller fixeringstejp avsedd för värmekabel. Fäst kabeln med max 20 cm mellan varje infästning och se till att varje slag är ordentligt förankrade så att kabeln inte flyter upp vid spackling.

Notera att dessa förenklade instruktioner är för att visa dig som installatör och skall ej ses som en instruktionsmanual. Läs manualen vid installation av denna produkt.

Cable Kit 200

Artikellista

Artikelnummer Diameter (mm) Längd (m) Effekt (W) Effekt (W/m) Resistans (Ω nominell) Anslutningskabel (mm²)
8960838 4 8,9 100 11 534 0,75
8960850 4 13,5 150 11 351 0,75
8960851 4 18,5 200 11 259 0,75
8960852 4 23 260 11 207 0,75
8960853 4 31 330 11 161,2 0,75
8960854 4 37 400 11 133,2 0,75
8960855 4 43 470 11 111,8 0,75
8960856 4 49 540 11 98 0,75
8960857 4 58 650 11 81,2 0,75
8960858 4 73 810 11 65,7 0,75
8960859 4 86 960 11 55 0,75
8960860 4 107 1180 11 44,9 0,75
8960861 4 124 1380 11 38,4 1,0
8960862 4 155 1710 11 31 1,0
8960863 4 187 2080 11 25,4 1,5
Kompletteringssats
Artikelnummer Diameter (mm) Längd (m) Effekt (W) Effekt (W/m) Resistans (Ω nominell) Anslutningskabel (mm²)
8960124 4 107 1180 11 44,9 0,75
Kompletteringssats utan termostat och limstavar.

Specifikationer

Specifikation Data
Anslutningsspänning 230 V
Anslutningskabel H05-Z1Z1F
Längd anslutningskabel 2,5 m
Antal ledare 3 st
Böjningsradie, min. 25 mm
Diameter 4 mm
Effekt 11 W/m
Innehåller SVHC ämnen enligt REACH Nej
Installationstemperatur, min. -5 ºC
Isoleringsmaterial mellan XLPE
Isoleringsmaterial inre ETFE
Isoleringsmaterial yttre EVA, PE
Kabeltyp Serieresistiv 2-ledare med skärm
Kapslingsklass Termostat: IP21, Kabel: IP67
Max Omgivningstemperatur 90 °C
Mekanisk klassificering M2
Skyddsledare Tvinnad
Termostat EB-Therm 205
UV-beständighet Nej

I förpackningen ingår följande:

Limstavar

Limstavar

Limstavar
Givarslang med varningsskylt

Givarslang

Givarslang
EB-Therm 205

EB-Therm 205

EB-Therm 205
Cableflex, förpackningar

Cableflex

Cableflex

Garanti

















12 års produktgaranti vid materialfel. För termostaten i kitet gäller 5 års produktgaranti. Garantitiden på golvvärmen förlängs till 25 år om installationen är utförd av en auktoriserad elinstallatör och dokumenterad i Ebecos tjänst Garantera.
