Thermoflex Kit 500

Fußbodenheizpaket mit selbstklebender Heizkabelmatte und Thermostat

Benutzung

Verlegung in Ausgleichsmasse
Fußbodenheizung für trockene Räume und Feuchträume
Fußbodenheizung für Klinker- und Natursteinböden sowie Kunststoffbeläge

Mehrere Leistungen
EB-Therm 500
Netz

Sämtliches Installationszubehör ist enthalten
Effektive Verlegung mit selbstklebender Matte
WiFi READY: Möglichkeit zum Verbinden des Thermostats mit dem WLAN

Kompletter Satz für die Fußbodenheizung in Klinker- und Natursteinböden sowie bei Kunststoffbelägen. Das Heizkabel ist mit festem Mitteabstand auf einem selbstklebenden, alkalibeständigen Glasfasernetz montiert. Es lässt sich in einem einzigen Arbeitsschritt installieren und kann zugeschnitten und angewinkelt werden. Der Satz enthält den Thermostat EB-Therm 500 mit mehreren unterschiedlichen Energiesparprogrammen sowie den Sensorschlauch und ein Warnschild.

Der Thermostat ist „WiFi READY“, also vorbereitet für eine Verbindung zum WLAN, und mit dem Zubehör EB-Connect WiFi kann die Fußbodenheizung über die App Ebeco Connect, Tibber, Google Home sowie über die offene API gesteuert werden.

Installation

Platzierung des Fühlerschlauchs

Der Fühlerschlauch und das Rohr werden nebeneinander in einer Aussparung in der Wand platziert.

Die Verbindungsstelle zwischen Heizkabel und Anschlusskabel muss eingegossen werden und darf weder in der Wand noch im Rohr verlegt werden und auch nicht gebogen werden. Die nächste Biegung muss mindestens 10 cm von der Verbindungsstelle entfernt sein.

Ausrollen der Matte

Die Matte bis zur gegenüberliegenden Wand ausrollen. Das Netz aufschneiden, ohne das Kabel zu beschädigen, und zurückrollen. Beim Aufschneiden des Netzes dürfen die Kabel nicht näher als 5 cm beieinanderliegen.

Montage von Thermoflex

Die Matte darf nicht unter fest eingebautem Mobiliar, wie z. B. Toilettenbecken, verlegt werden. Eine Schlaufe des Netzes aufschneiden und freilegen, um daran vorbeizuführen. Eine weitere Schlaufe abschneiden und das Kabel verlegen. Dies ermöglicht es, die Thermoflex-Matte in der richtigen Richtung auszurollen.

Bitte beachten Sie, dass diese vereinfachten Anweisungen als Orientierung für Sie als Installateur gedacht sind und nicht als Bedienungsanleitung zu verstehen sind. Lesen Sie die Anleitung vor der Installation dieses Produkts.

Thermoflex Kit 500

Spezifikationen

Spezifikation	Daten
Anschlussspannung	230 V
Anschlusskabel	H05-Z1Z1F
Länge Anschlusskabel	2,5 m
Anzahl Leiter	3 St.
Durchmesser	4 mm
Leistung	120, 160 W/m²
Enthält besonders besorgniserregende Stoffe gemäß REACH	Nein
Installationstemperatur, min.	18 °C
Dämmmaterial, Mitte	XLPE
Dämmmaterial, innen	ETFE
Dämmmaterial, außen	XLPE
Kabelart	Einleiter mit Serienwiderstand und Abschirmung
Schutzart	Thermostat: IP21, Kabel: IP67
Matte	Alkalibeständiges Glasfasernetz
Schutzleiter	Aluminiumfolie
Thermostat	EB-Therm 500
UV-Beständigkeit	Nein

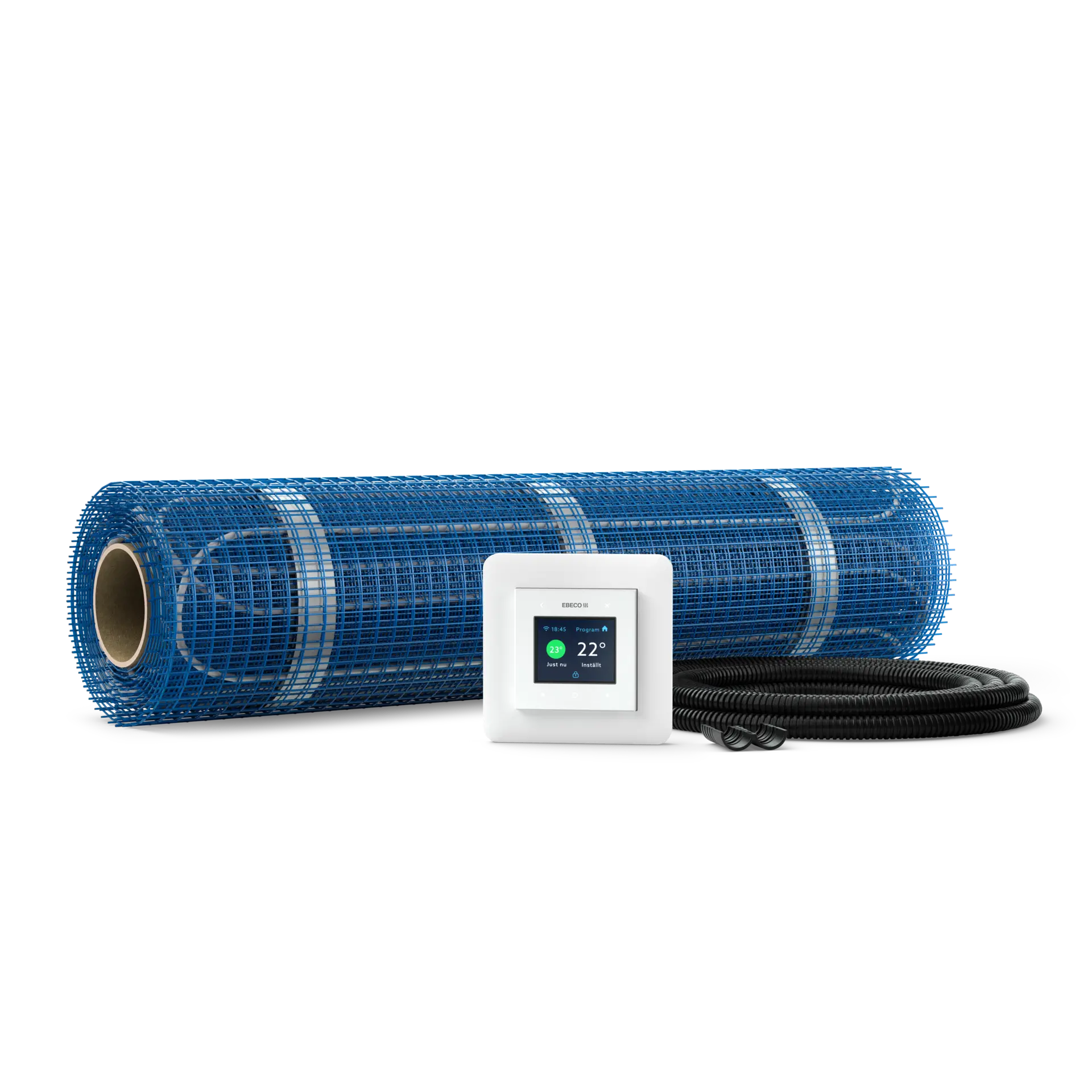

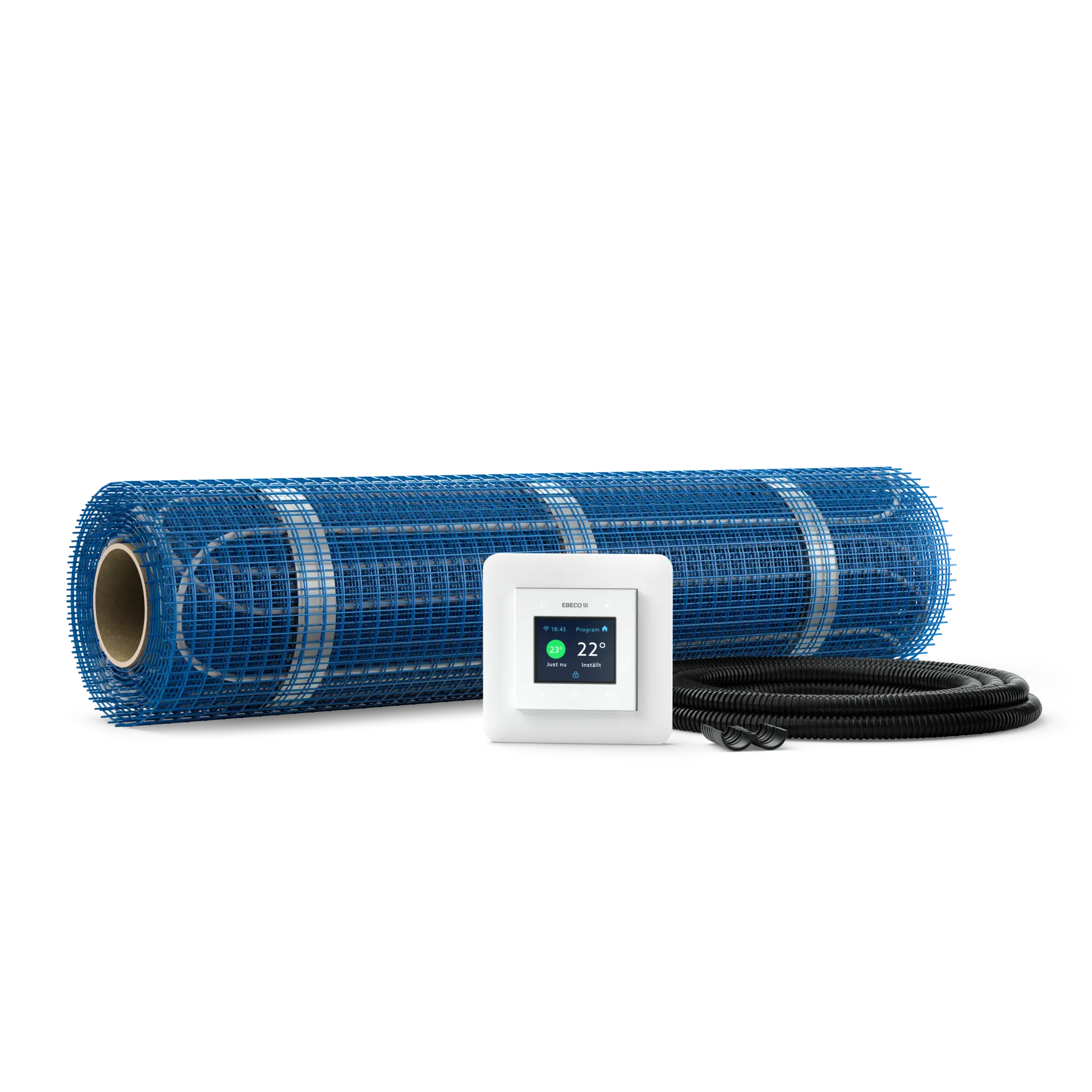

Das Paket beinhaltet Folgendes:

EB-Therm 500

Sensorschlauch

Thermoflex

Dokumente

Garantie

12-jährige Produktgarantie bei Materialfehlern. Für den im Satz enthaltenen Thermostat gilt eine 5-jährige Produktgarantie. Die Garantiedauer für die Fußbodenheizung wird auf 25 Jahre verlängert, wenn die Installation durch einen zugelassenen Elektrofachbetrieb erfolgt und im Onlineservice Garantera von Ebeco dokumentiert wird.
