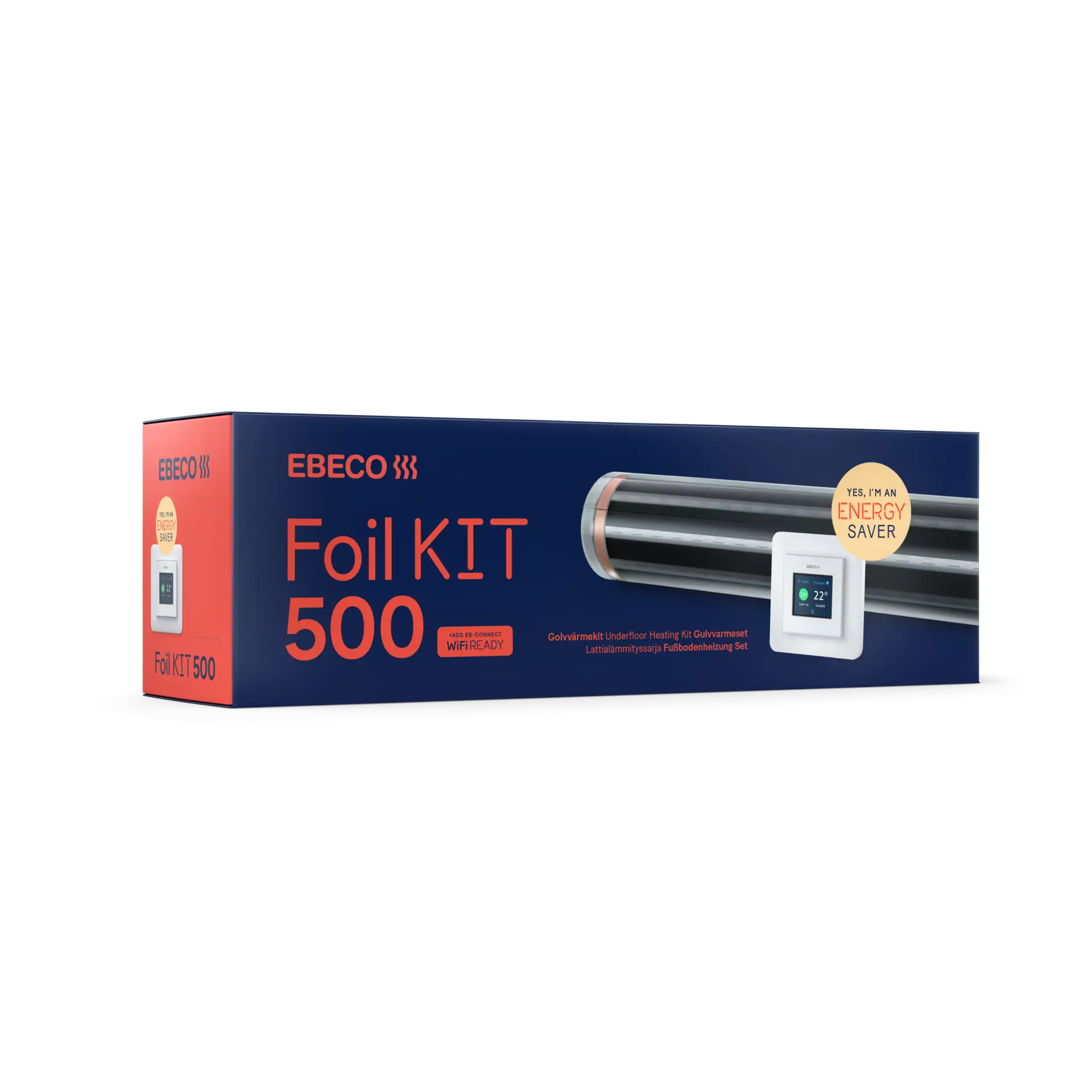

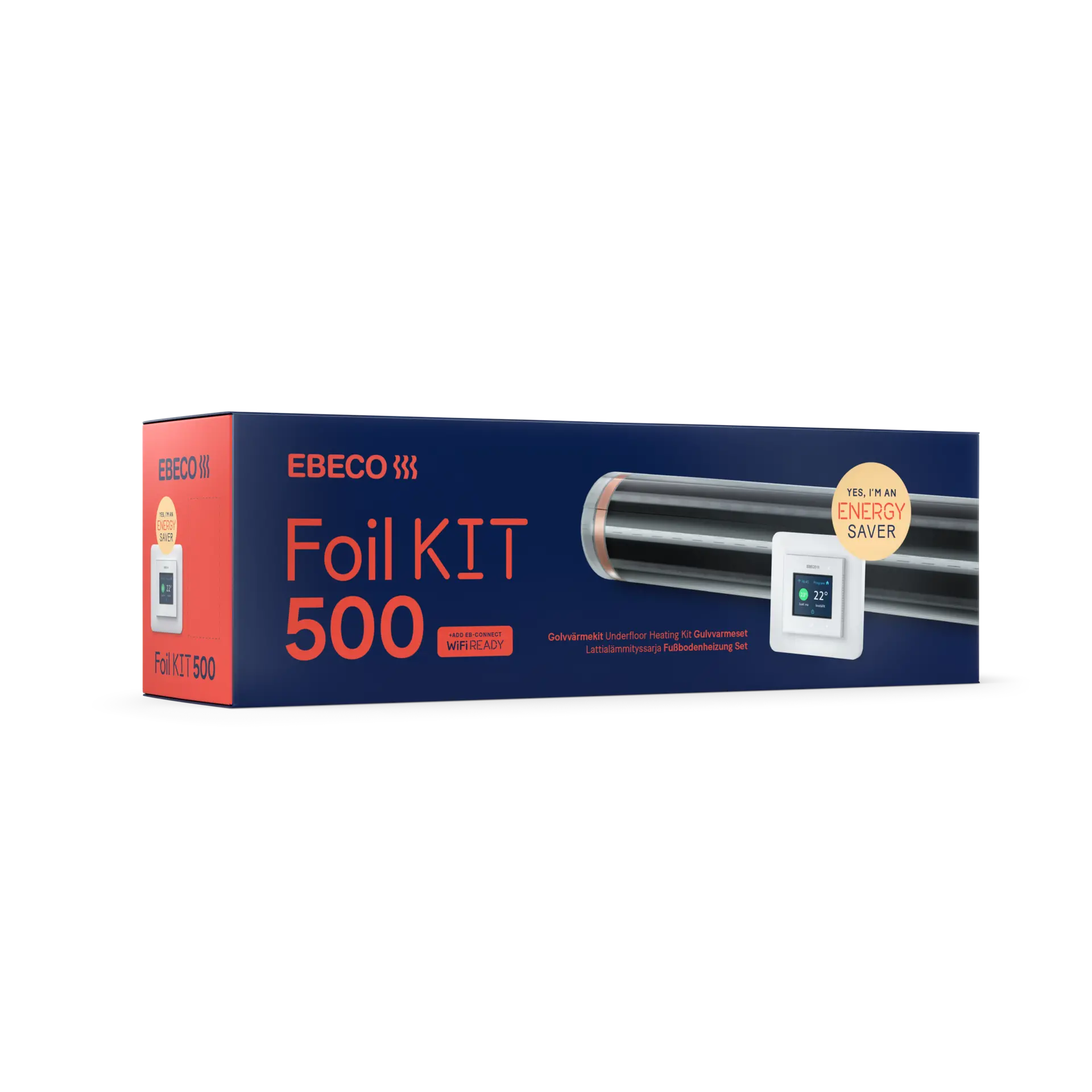

Foil Kit 500

Golvvärmekit med värmefolie och termostat

Användning

Förläggs på betong, gips- eller spånskiva
Golvvärme endast för torra utrymmen
Golvvärme för trägolv, laminatgolv och plastmatta

EB-Therm 500
Folie
65 W/m²

Allt som krävs för installation ingår
Extremt låg bygghöjd
WiFi READY: Möjlighet att ansluta termostaten till wifi

Komplett kit för golvvärme till trägolv, laminatgolv och plastmatta. Folien får endast förläggas i torra utrymmen. Kitet innehåller termostaten EB-Therm 500 med flera olika energisparprogram, tejp, anslutningsklämmor, RTK-kablar och givarslang.

Termostaten är ”WiFi READY”, eller förberedd för wifi, och med tillbehöret EB-Connect WiFi kan golvvärmeanläggningen styras via appen Ebeco Connect, Google Home, Tibber eller det öppna API:et.

Installation

Lägg ut isoleringen

Täck hela golvet med Ebisol, även där folie inte skall förläggas, för att få en jämn bygghöjd i rummet. Lämna 1 cm till vägg vid anslutningssidan. Fixera isolerskivorna med tejp för att förhindra rörelser.

Placering av givarslang

Fräs eller hugg ett spår för givarslangen. Slangen avslutas mitt under en folie. Gör en mjuk böj för att lättare få igenom golvgivaren. Skjut in givaren i slangen fram till den integrerade ändavslutningen.

Installera folien

Rulla ut folien till rätt längd och använd fixeringstejp för att tejpa samman foliernas långsidor. Folien ska avslutas 4-5 cm från vägg vid anslutningssidan.

Kabelmontering

Koppla samman folielängderna med de medföljande kablarna. Observera att kablarna är dubbelisolerade och att båda isoleringsskikten måste tas bort.

Täck med åldersbeständig plastfolie

Täck folierna med åldersbeständig plastfolie minst 0,2 mm. Vid skarvning skall plastfolien överlappas minst 200 mm.

Notera att dessa förenklade instruktioner är för att visa dig som installatör och skall ej ses som en instruktionsmanual. Läs manualen vid installation av denna produkt.

Foil Kit 500

Specifikationer

Specifikation	Data
Anslutningsspänning	230 V
Anslutningsyta vid 10 A, max.	35 m²
Effekt	60 W/m²
Innehåller SVHC ämnen enligt REACH	Nej
Installationstemperatur, min.	5 ºC
Isoleringsmaterial yttre	PET
Max Omgivningstemperatur	80 °C
Termostat	EB-Therm 500

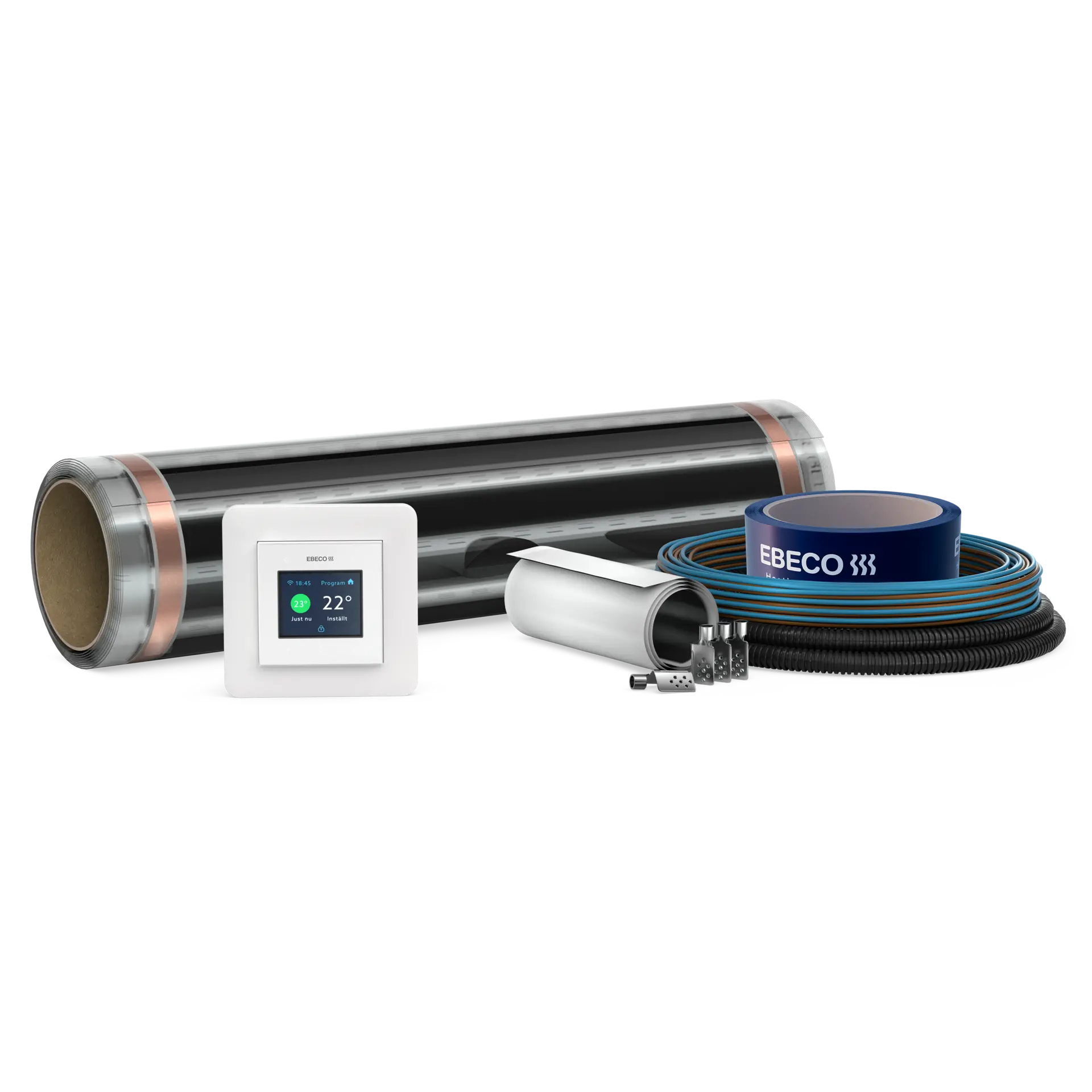

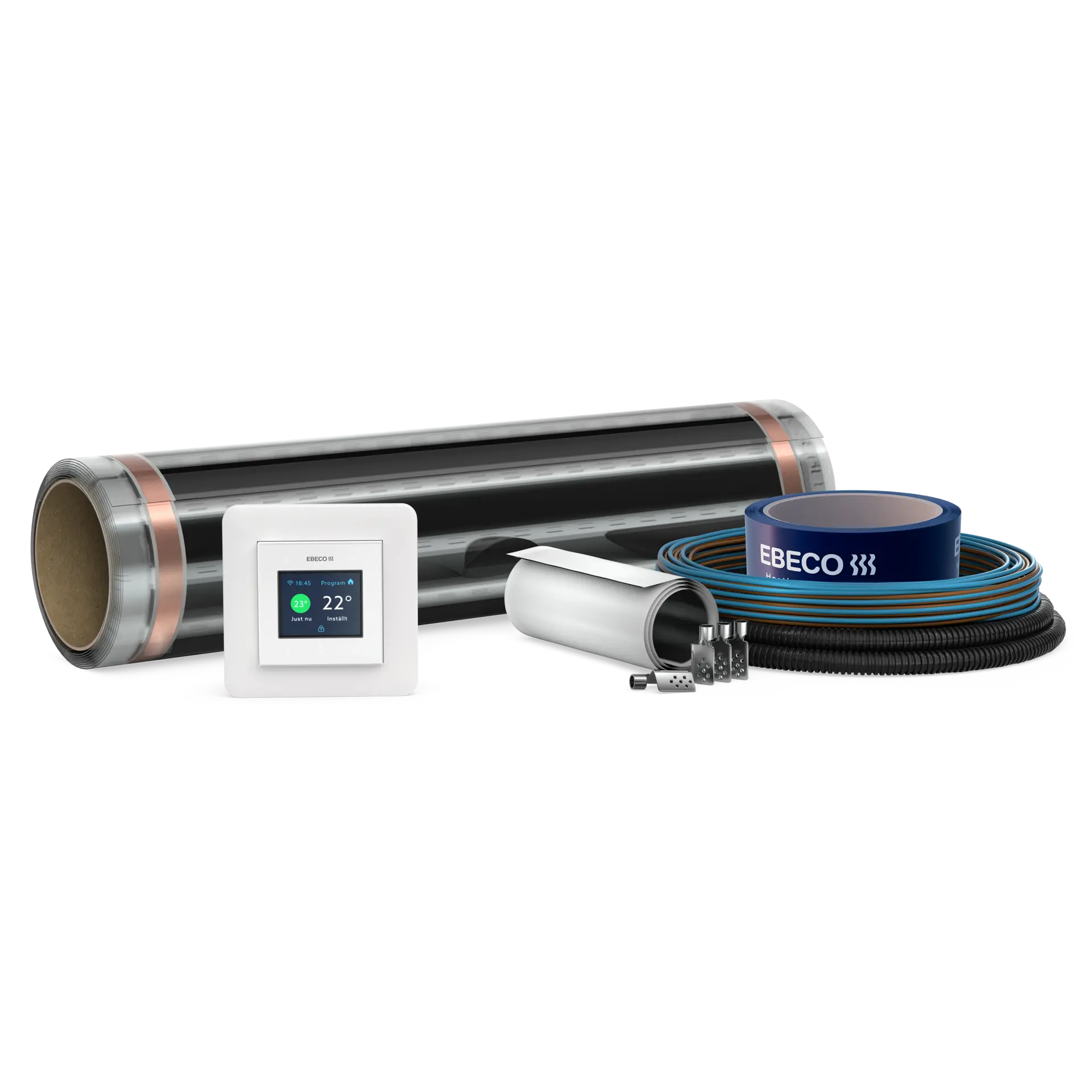

I förpackningen ingår följande:

EB-Therm 500

Givarslang

Connection Kit Foil

Fixeringstejp folie

Foil 230 V

Dokument

Garanti

12 års produktgaranti vid materialfel. För termostaten i kitet gäller 5 års produktgaranti. Garantitiden på golvvärmen förlängs till 25 år om installationen är utförd av en auktoriserad elinstallatör och dokumenterad i Ebecos tjänst Garantera.
