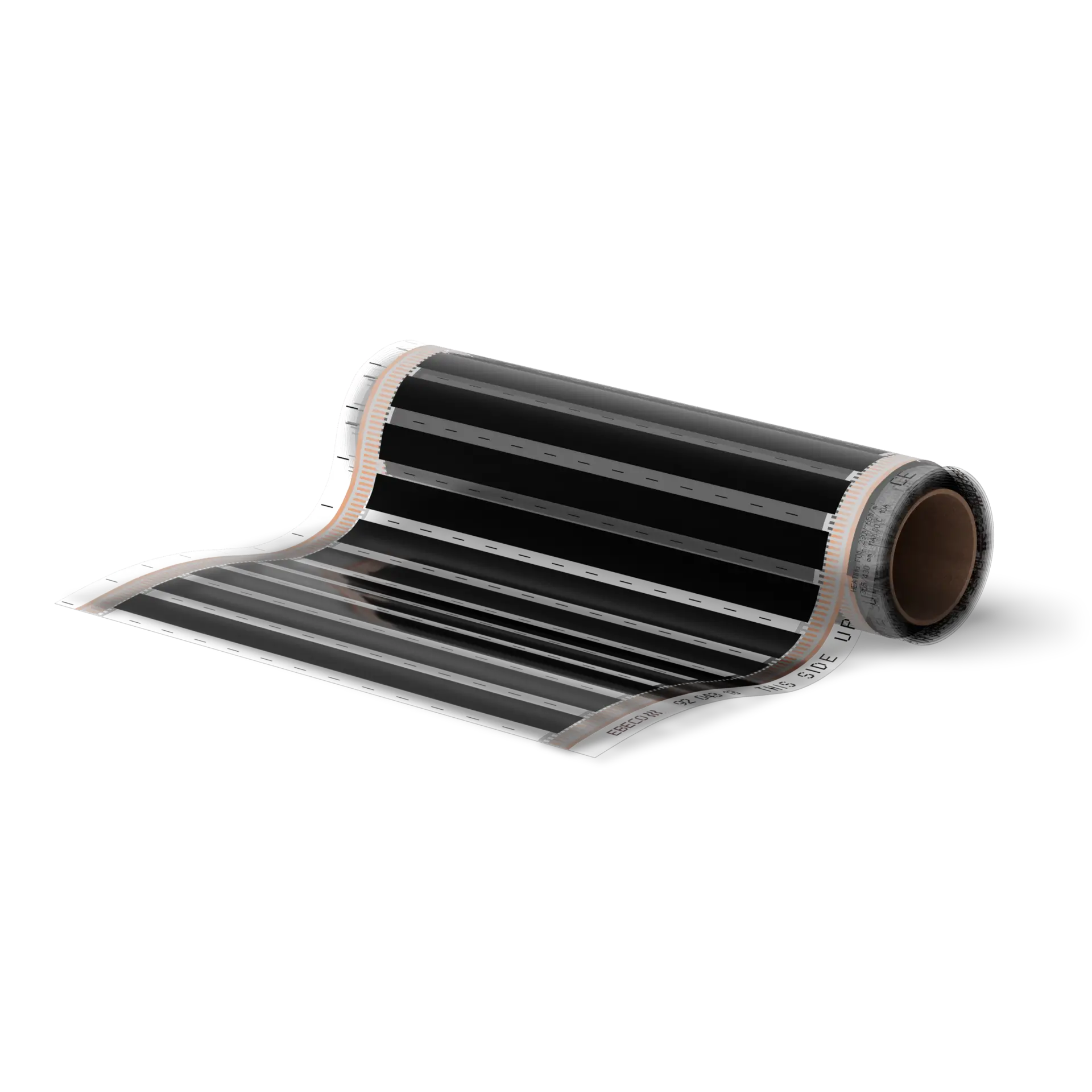

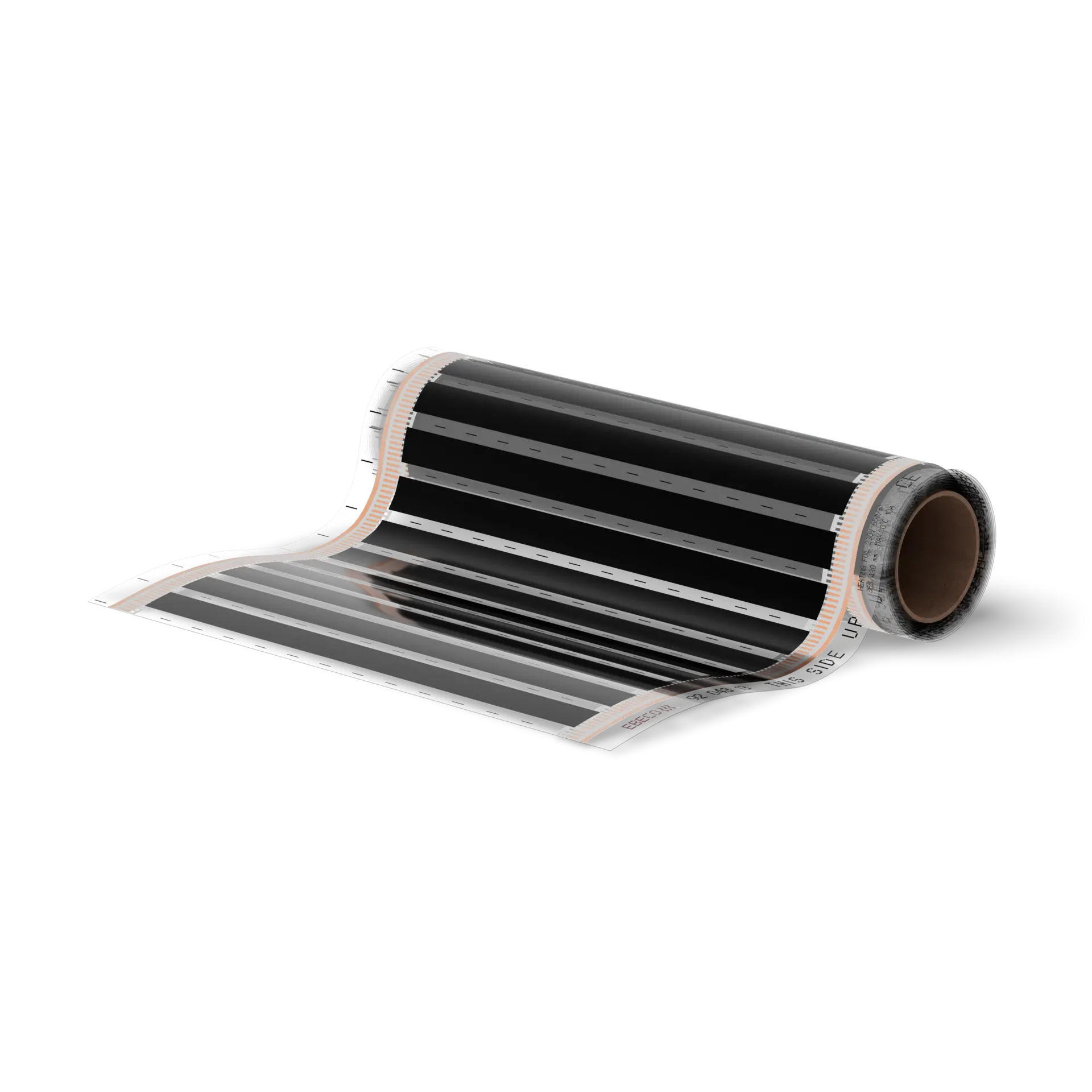

Foil 230 V

Parallellresistiv värmefolie

Användning

  • Förläggs på betong, gips- eller spånskiva
  • Golvvärme endast för torra utrymmen
  • Golvvärme för trägolv, laminatgolv och plastmatta
  • Löpmeter
    Löpmeter
  • Folie
    Folie
  • 60 W/m²
    60 W/m²
  • Extremt låg bygghöjd
  • Finns i flera bredder
Värmefolie för golvvärme till trägolv, laminatgolv och plastmatta. Folien får endast förläggas i torra utrymmen. Säljs på löpmeter.

Installation

Lägg ut isoleringen

Täck hela golvet med Ebisol, även där folie inte skall förläggas, för att få en jämn bygghöjd i rummet. Lämna 1 cm till vägg vid anslutningssidan. Fixera isolerskivorna med tejp för att förhindra rörelser.

Placering av givarslang

Fräs eller hugg ett spår för givarslangen. Slangen avslutas mitt under en folie. Gör en mjuk böj för att lättare få igenom golvgivaren. Skjut in givaren i slangen fram till den integrerade ändavslutningen.

Installera folien

Rulla ut folien till rätt längd och använd fixeringstejp för att tejpa samman foliernas långsidor. Folien ska avslutas 4-5 cm från vägg vid anslutningssidan.

Kabelmontering

Koppla samman folielängderna med de medföljande kablarna. Observera att kablarna är dubbelisolerade och att båda isoleringsskikten måste tas bort.

Täck med åldersbeständig plastfolie

Täck folierna med åldersbeständig plastfolie minst 0,2 mm. Vid skarvning skall plastfolien överlappas minst 200 mm.

Notera att dessa förenklade instruktioner är för att visa dig som installatör och skall ej ses som en instruktionsmanual. Läs manualen vid installation av denna produkt.

Foil 230 V

Specifikationer

Specifikation Data
Anslutningsspänning 230 V
Anslutningsyta vid 10 A, max. 35 m²
Effekt 60 W/m²
Innehåller SVHC ämnen enligt REACH Nej
Installationstemperatur, min. 5 ºC
Isoleringsmaterial yttre PET
Max Omgivningstemperatur 80 °C

Produkten ingår i:

Foil Kit 500

Foil Kit 200

Dokument

Garanti

















12 års produktgaranti vid materialfel. För termostaten i kitet gäller 5 års produktgaranti. Garantitiden på golvvärmen förlängs till 25 år om installationen är utförd av en auktoriserad elinstallatör och dokumenterad i Ebecos tjänst Garantera.

Våra garantivillkor

Installation

Golvmaterial

Kontrollera med golvleverantören om materialet är lämpligt i kombination med golvvärme.

Maximalt tillåtet värmemotstånd hos golvmaterialet är 0,16 m² K/W.

Underlag

Ebecos Foil får endast installeras i torra utrymmen.

Förläggs på golvkonstruktioner av betong, gips- eller spånskiva.

Branschriktlinjer för trä/laminat och plastgolv på golvvärme

Allmänna förutsättningar:

Maximalt tillåten yttemperatur är 27 °C. Detta gäller även under mattor och möbler.

Termostat med rum- och golvgivare (överhettningsskydd) skall användas.

Installerad effekt

60 W/m². Beakta rummets effektbehov som styrs av hur välisolerat det är, dess luftomsättning samt utetemperatur.

För ytterligare anvisningar se manual.

Material och tillbehör

Konstruktion 1 används vid trä- /laminatgolv som ytbeläggning.

  1. Befintligt golv (spån- /gipsskiva eller betong)
  2. Ebisol isoleringsskiva 3/6 mm
  3. Ebeco Foil 0,3 mm
  4. Åldersbeständig plastfolie 0,2 mm
  5. Trä/laminatgolv (min 7 mm, max 15 mm)

Konstruktion 2 används vid plastmatta/vinyl/heltäckningsmatta som ytbeläggning.

  1. Befintligt golv (spån- /gipsskiva eller betong)
  2. Ebisol isoleringsskiva 3/6 mm
  3. Ebeco Foil 0,3 mm
  4. Åldersbeständig plastfolie 0,2 mm
  5. Spontad renoveringsskiva min 5 mm
  6. Plastmatta/vinyl/heltäckningsmatta
