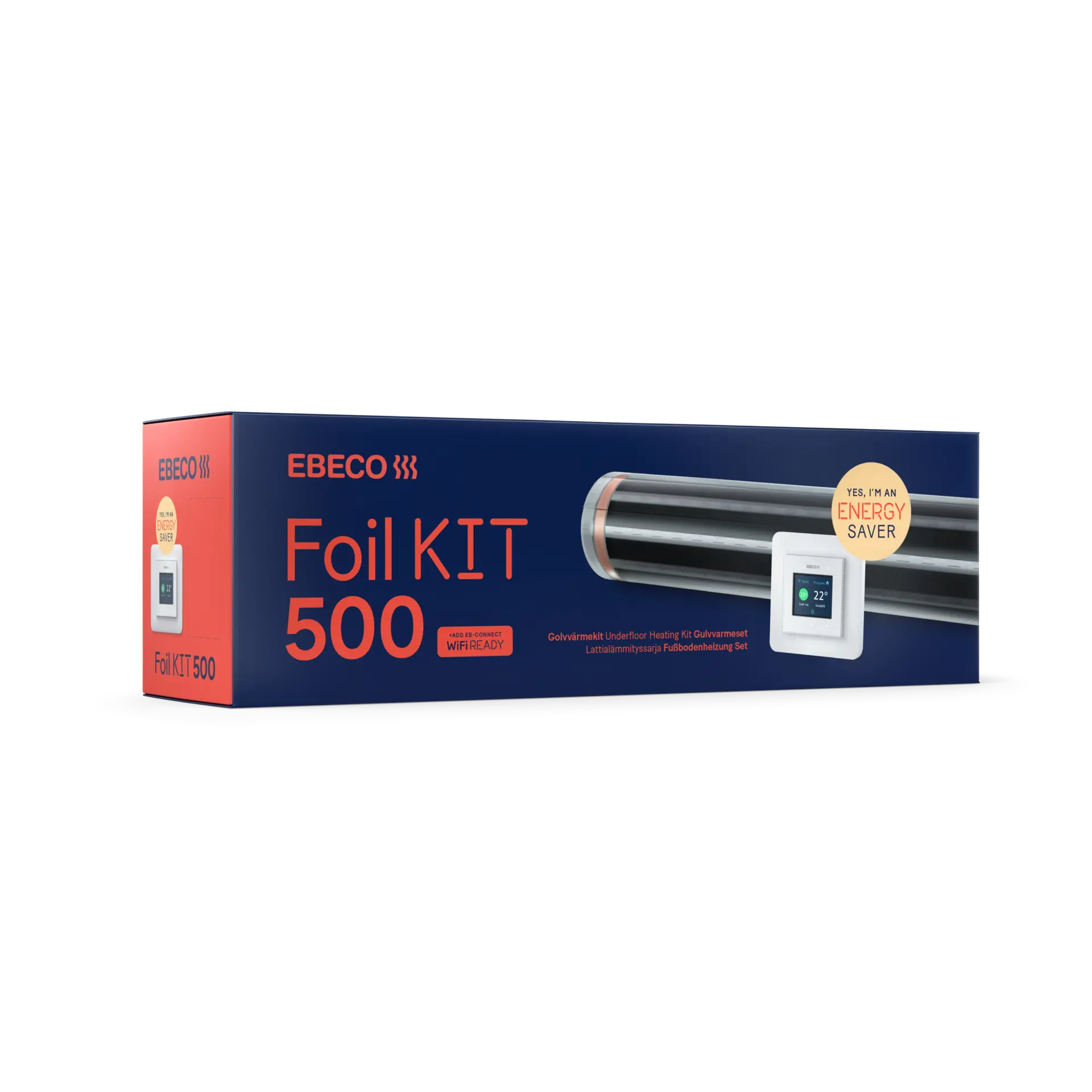

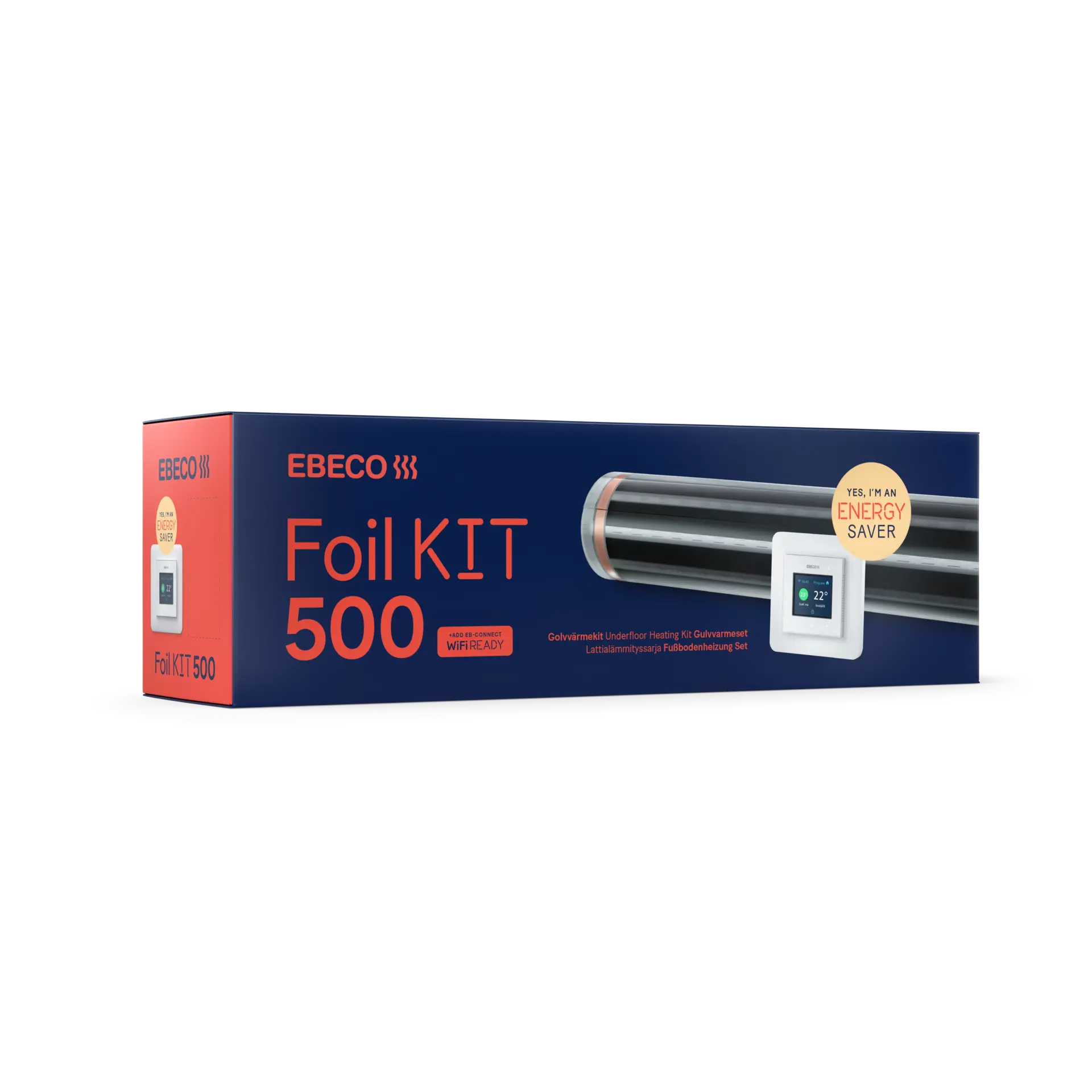

Foil Kit 500

Gulvvarmesæt med varmefolie og termostat

Anvendelse

  • Lægges på beton, gips- eller spånplader
  • Gulvvarme alene beregnet til tørre rum
  • Gulvvarme til trægulve, laminatgulve og plastgulve
  • EB-Therm 500
    EB-Therm 500
  • Folie
    Folie
  • 65 W/m²
    65 W/m²
  • Alt hvad der kræves for installationen er inkluderet
  • Ekstremt lav byggehøjde
  • WiFi READY: Mulighed for at tilslutte termostaten til Wi‑Fi

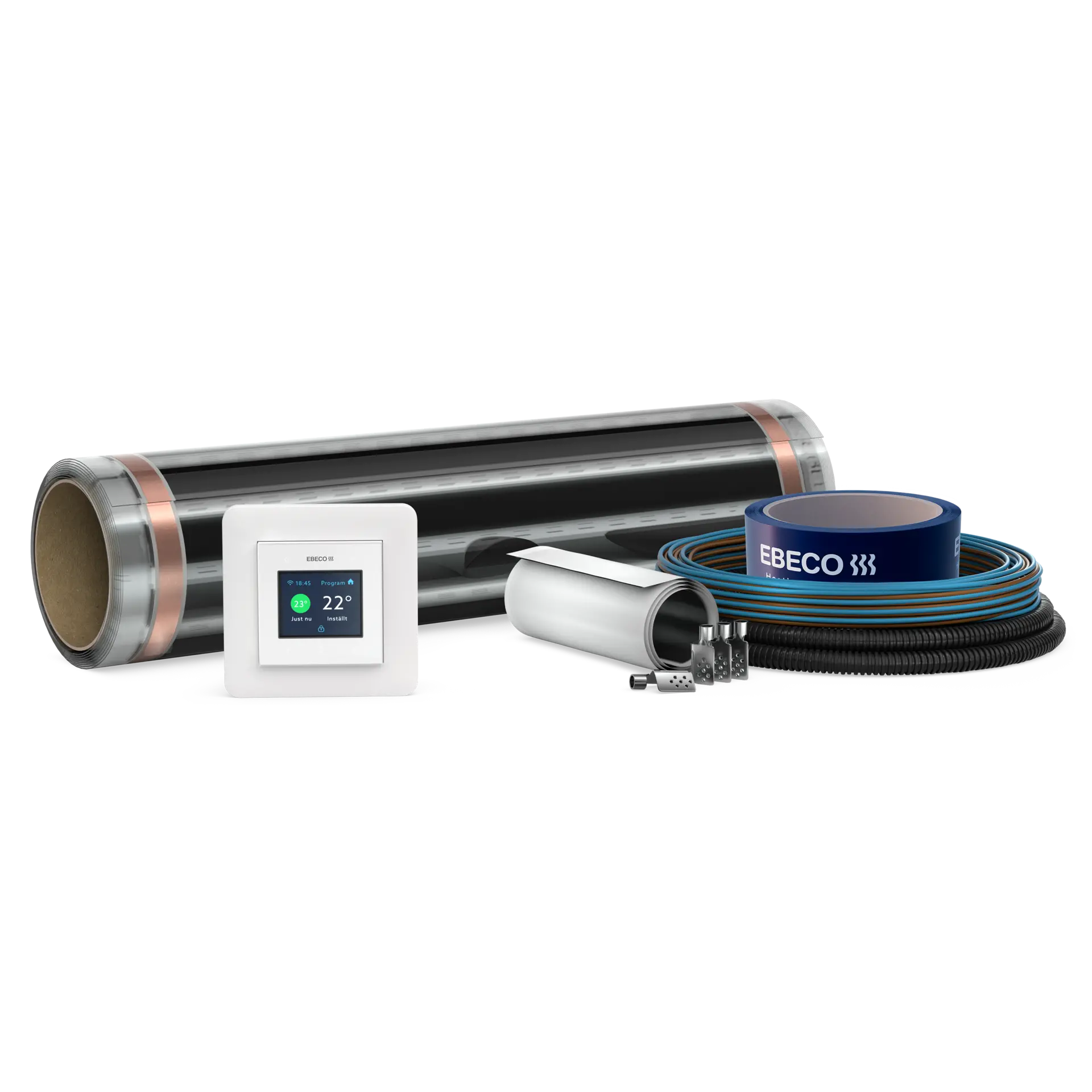

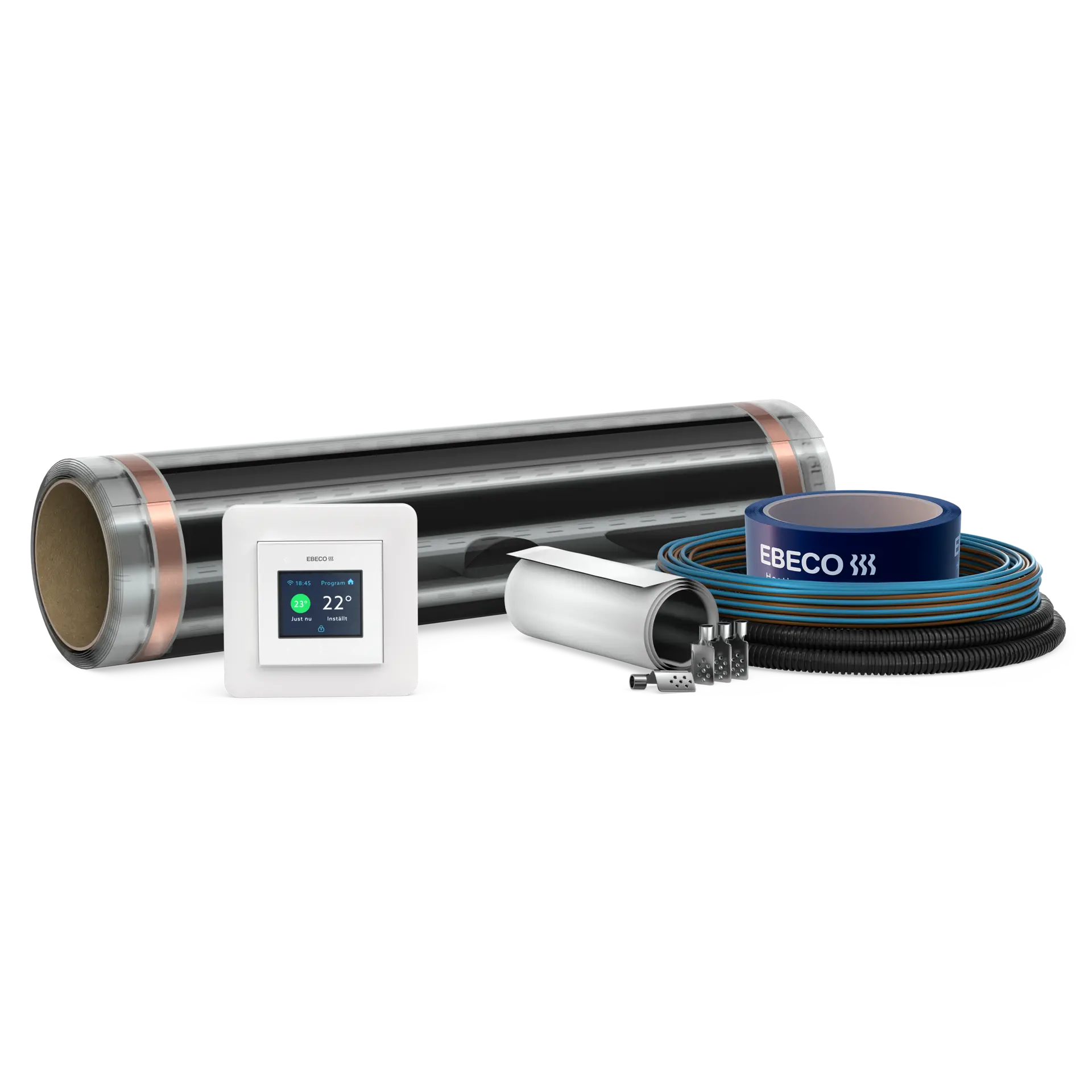

Komplet gulvvarmesæt til trægulv, laminatgulv og plastgulv. Folien må kun lægges i tørre rum. Sættet indeholder termostaten EB-Therm 500 med flere forskellige energispareprogrammer, tape, tilslutningsklemmer, RTK-kabler og følerslange. Termostaten er ”WiFi READY”, dvs. forberedt til wi-fi, og med tilbehøret EB-Connect WiFi kan gulvvarmeanlægget styres via appen Ebeco Connect, Google Home, Tibber eller det åbne API.

Installation

Læg isoleringen ud

Dæk hele gulvet med Ebisol, også der hvor varmefolie ikke skal lægges, for at opnå en ensartet byggehøjde i rummet. Efterlad 1 cm til væggen ved tilslutningssiden. Fastgør isolationspladerne med tape for at forhindre bevægelse.

Placering af følerslange

Fræs eller hug en rille til følerslangen. Slangen afsluttes midt under en varmefolie. Lav en blød bøjning for nemmere at føre gulvføleren igennem. Skub føleren ind i slangen frem til den integrerede endeafslutning.

Installer varmefolien

Rul varmefolien ud til den rette længde, og brug fixeringstape til at samle foliernes langsider. Varmefolien skal afsluttes 4-5 cm fra væggen ved tilslutningssiden.

Kabelmontage

Sammenkobl varmefolielængderne med de medfølgende kabler. Bemærk at kablerne er dobbeltisolerede, og at begge isoleringslag skal fjernes.

Dæk med aldersbestandig plastfolie

Dæk varmefolierne med aldersbestandig plastfolie på mindst 0,2 mm. Ved samling skal plastfolien overlappes med mindst 200 mm.

Bemærk at disse forenklede instruktioner er til vejledning for dig som installatør og ikke må betragtes som en installationsmanual. Læs manualen ved installation af dette produkt.

Foil Kit 500

Specifikationer

Specifikation Data
Tilslutningsspænding 230 V
Tilslutningsflade ved 10 A, maks. 35 m²
Effekt 60 W/m²
Indeholder SVHC-stoffer i henhold til REACH Nej
Installationstemperatur, min. 5 °C
Isoleringsmateriale udvendigt PET
Maks. omgivelsestemperatur 80 °C
Termostat EB-Therm 500

Pakken indeholder følgende:

EB Therm 500

EB-Therm 500

EB-Therm 500
Givarslang med varningsskylt

Følerslange

Følerslange
Connection Kit Foil

Connection Kit Foil

Connection Kit Foil
Fixeringstejp folie

Monteringstape folie

Monteringstape folie
Foil 230 V

Foil 230 V

Foil 230 V

Dokumenter

Garanti

















12 års produktgaranti i tilfælde af materialefejl. For termostaten i sættet gælder 5 års produktgaranti. Garantiperioden for gulvvarmen forlænges til 25 år, hvis installationen er udført af en autoriseret elinstallatør og dokumenteret i Ebecos tjeneste Garantera.

Vores garantibetingelser

Installation

Gulvmateriale

Tjek med gulvleverandøren, om materialet er egnet til brug sammen med gulvvarme.

Den maksimale tilladte varmemodstand i gulvmaterialet er 0,16 m² K/W.

Underlag

Ebecos Foil må kun installeres i tørre rum.

Lægges på gulvkonstruktioner af beton, gips- eller spånplader.

Brancheretningslinjer for træ-/laminatgulve og plastgulve på gulvvarme

Generelle forudsætninger:

Den maksimale tilladte overfladetemperatur er 27 °C. Det gælder også under tæpper og møbler.

Termostat med rum- og gulvføler (overophedningsbeskyttelse) skal anvendes.

Installeret effekt

60 W/m². Tag hensyn til rummets effektbehov, som styres af, hvor godt isoleret det er, dets luftfornyelse samt udetemperaturen.

Se yderligere anvisninger i brugervejledningen.

Materialer og tilbehør

Konstruktion 1 anvendes, hvis overfladebelægningen er et træ- eller laminatgulv.

  1. Eksisterende gulv (spånplade/gipsplade eller beton)
  2. Ebisol isoleringsplade 3/6 mm
  3. Ebeco Foil 0,3 mm
  4. Slidstærk plastfolie 0,2 mm
  5. Træ-/laminatgulv (min. 7 mm, maks. 15 mm)

Konstruktion 2 anvendes, hvis overfladebelægningen er et plastgulv, et vinylgulv eller et væg til væg-tæppe.

  1. Eksisterende gulv (sp.nplade/gipsplade eller beton)
  2. Ebisol isoleringsplade 3/6 mm
  3. Ebeco Foil 0,3 mm
  4. Slidstærk plastfolie 0,2 mm
  5. Renoveringsplade med fer og not min. 5 mm
  6. Plastgulv/vinylgulv/væg til væg-tæppe
