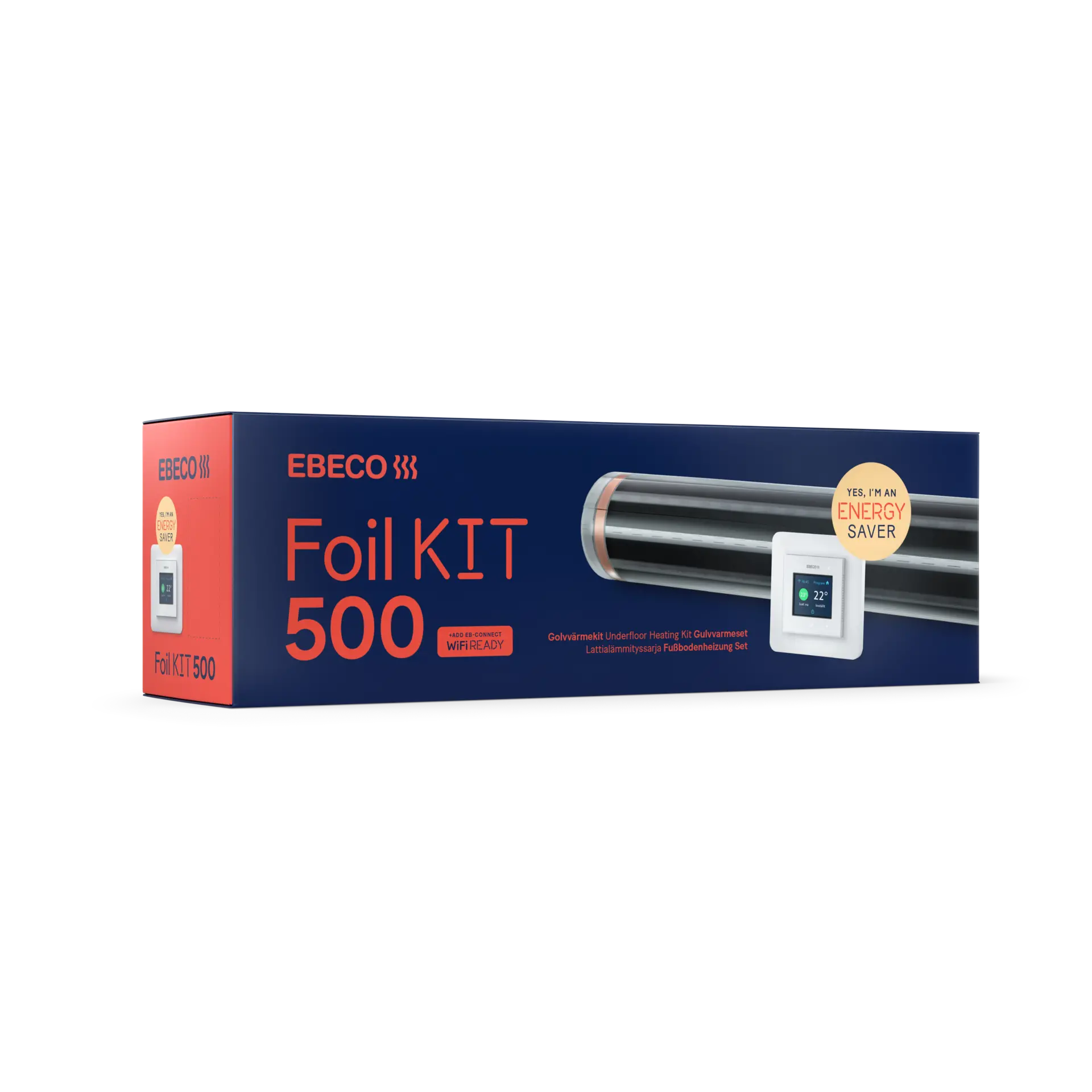

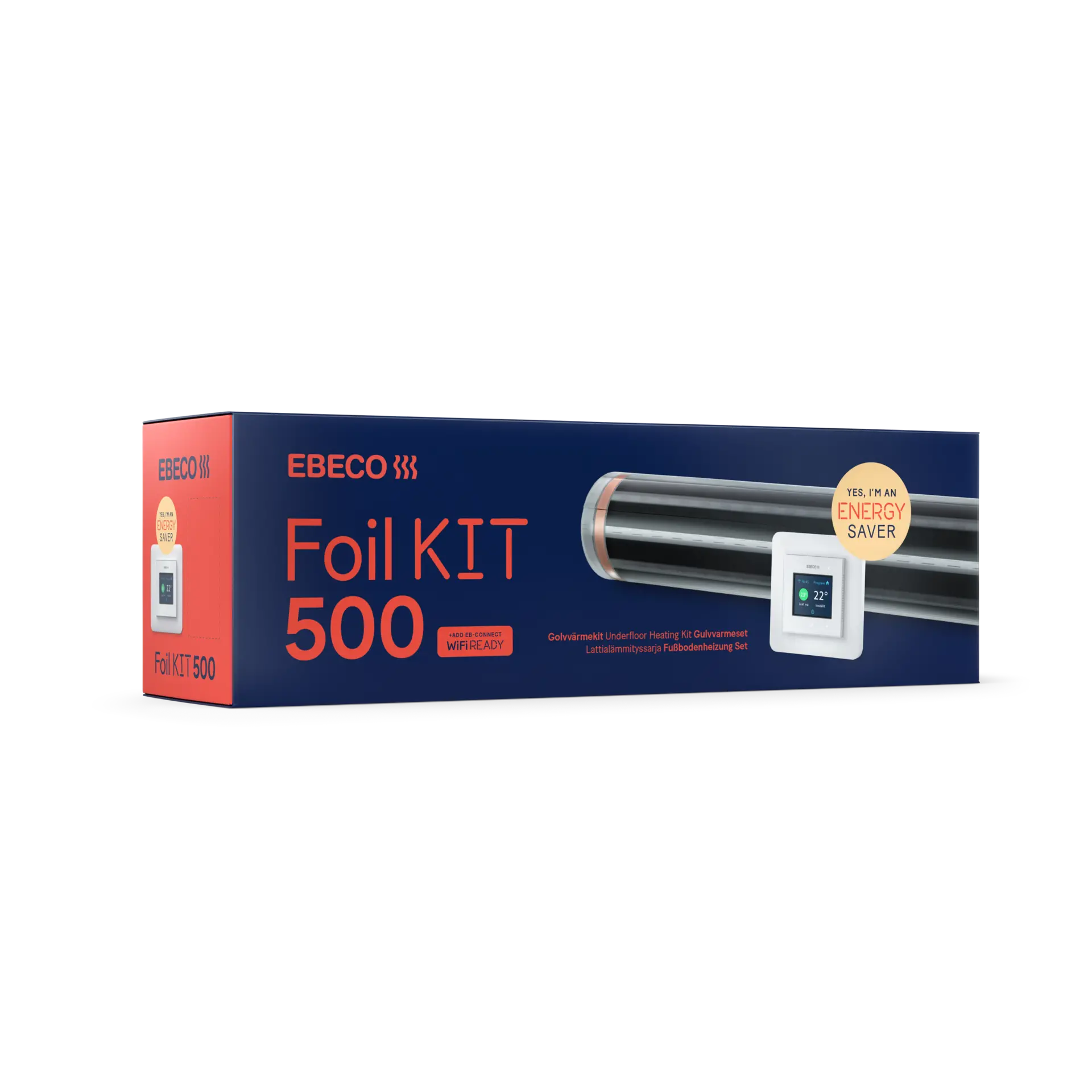

Foil Kit 500

Lattialämmityssarja lämmityskalvolla ja termostaatilla

Käyttö

Asennetaan betonin, kipsi- tai lastulevyn päälle
Lattialämmitys ainoastaan kuiviin tiloihin
Lattialämmitys puu- ja laminaattilattioille sekä muovimatoille

EB-Therm 500
Kalvo
65 W/m²

Kaikki asennukseen tarvittava mukana
Erittäin matala rakennekorkeus
WiFi READY: Termostaatti voidaan yhdistää Wifi-verkkoon

Täydellinen sarja lattialämmitykseen puulattioille, laminaattilattioille ja muovimatoille. Kalvo voidaan asentaa vain kuiviin tiloihin. Sarja sisältää EB-Therm 500 -termostaatin useilla erilaisilla energiansäästöohjelmilla, teipin, liittimet, RTK-kaapelit ja anturiletkun.

Termostaatti on ”WiFi READY” eli siinä on WiFi-valmius, ja EB-Connect WiFi -lisävarusteen avulla lattialämmitysjärjestelmää voidaan ohjata Ebeco Connect -sovelluksella, Tibber, Google Home tai avoimen API:n avulla.

Installation

Levitä eriste

Peitä koko lattia Ebisolilla, myös alueet joille lämmityskalvoa ei asenneta, jotta huoneeseen saadaan tasainen rakennekorkeus. Jätä 1 cm tilaa seinän viereen liitäntäpuolelle. Kiinnitä eristelevyt teipillä liikkumisen estämiseksi.

Anturiputken sijoitus

Jyrsi tai hakkaa ura anturiputkea varten. Putki päättyy lämmityskalvon keskikohtaan. Tee pehmeä mutka, jotta lattia-anturi on helpompi työntää sisään. Työnnä anturi putkeen sisäänrakennettuun päätteeseen asti.

Asenna lämmityskalvo

Rullaa lämmityskalvo oikeaan pituuteen ja kiinnitä kalvojen pitkät sivut yhteen kiinnitysteipillä. Lämmityskalvo tulee päättää 4–5 cm:n päähän seinästä liitäntäpuolella.

Kaapelikytkentä

Yhdistä lämmityskalvon pituudet mukana toimitetuilla kaapeleilla. Huomaa, että kaapelit ovat kaksinkertaisesti eristettyjä ja että molemmat eristekerrokset on poistettava.

Peitä säänkestävällä muovikalvolla

Peitä lämmityskalvot vähintään 0,2 mm:n säänkestävällä muovikalvolla. Saumattaessa muovikalvon on limittyttävä vähintään 200 mm.

Huomaa, että nämä yksinkertaistetut ohjeet on tarkoitettu opastamaan sinua asentajana, eikä niitä tule pitää asennusohjeena. Lue käyttöohje tätä tuotetta asennettaessa.

Foil Kit 500

Tekniset tiedot

Erittely	Data
Liitäntäjännite	230 V
Liitäntäpinta 10 A virralla, maks.	35 m²
Teho	60 W/m²
Sisältää SVHC-aineita REACH-asetuksen mukaisesti	Ei
Asennuslämpötila, min.	5 ºC
Ulompi eristysmateriaali	PET
Maks. ympäristön lämpötila	80 °C
Termostaatti	EB-Therm 500

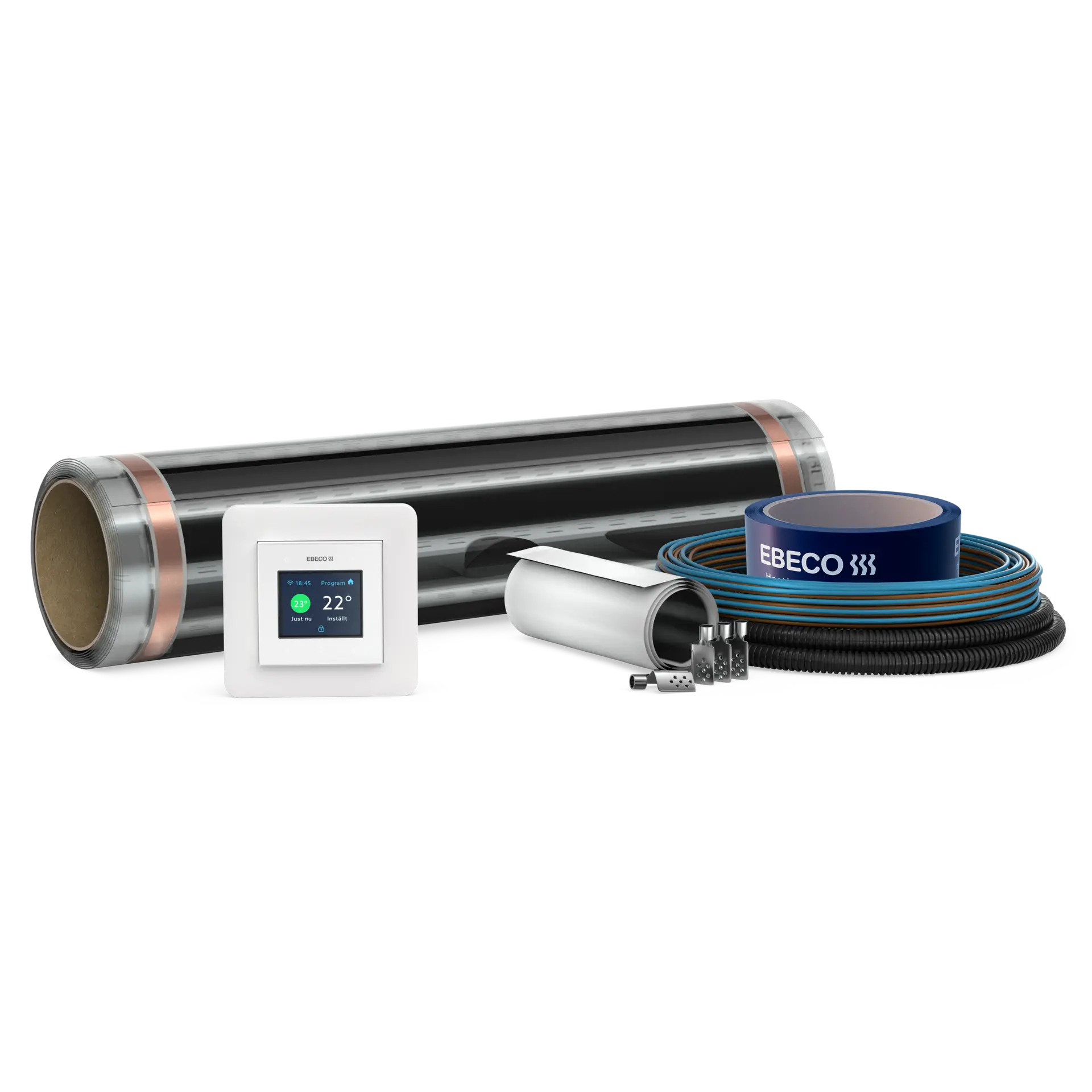

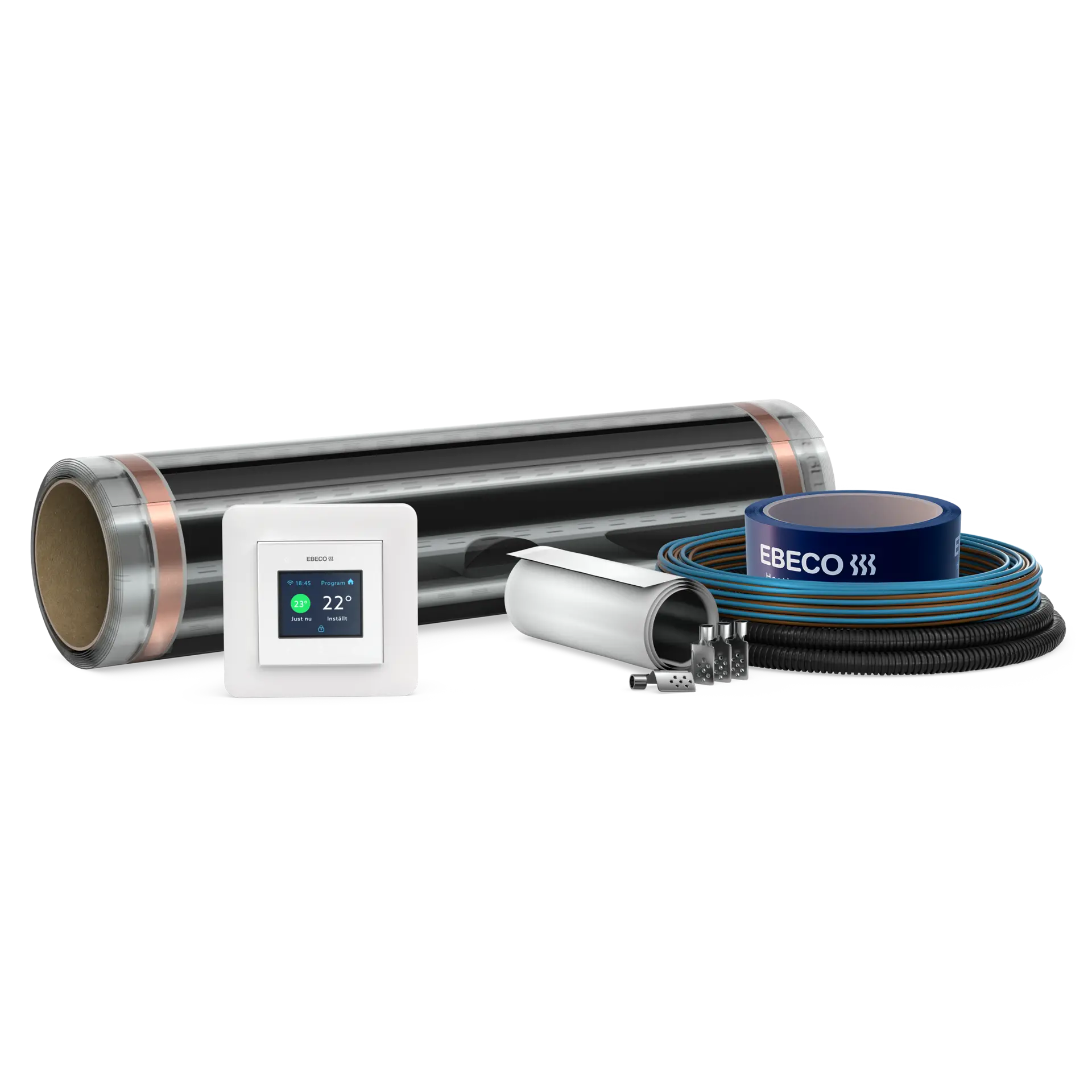

Paketti sisältää seuraavat:

EB-Therm 500

Anturiletku

Connection Kit Foil

Kalvon kiinnitysteippi

Foil 230 V

Asiakirjat

Takuu

12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.
