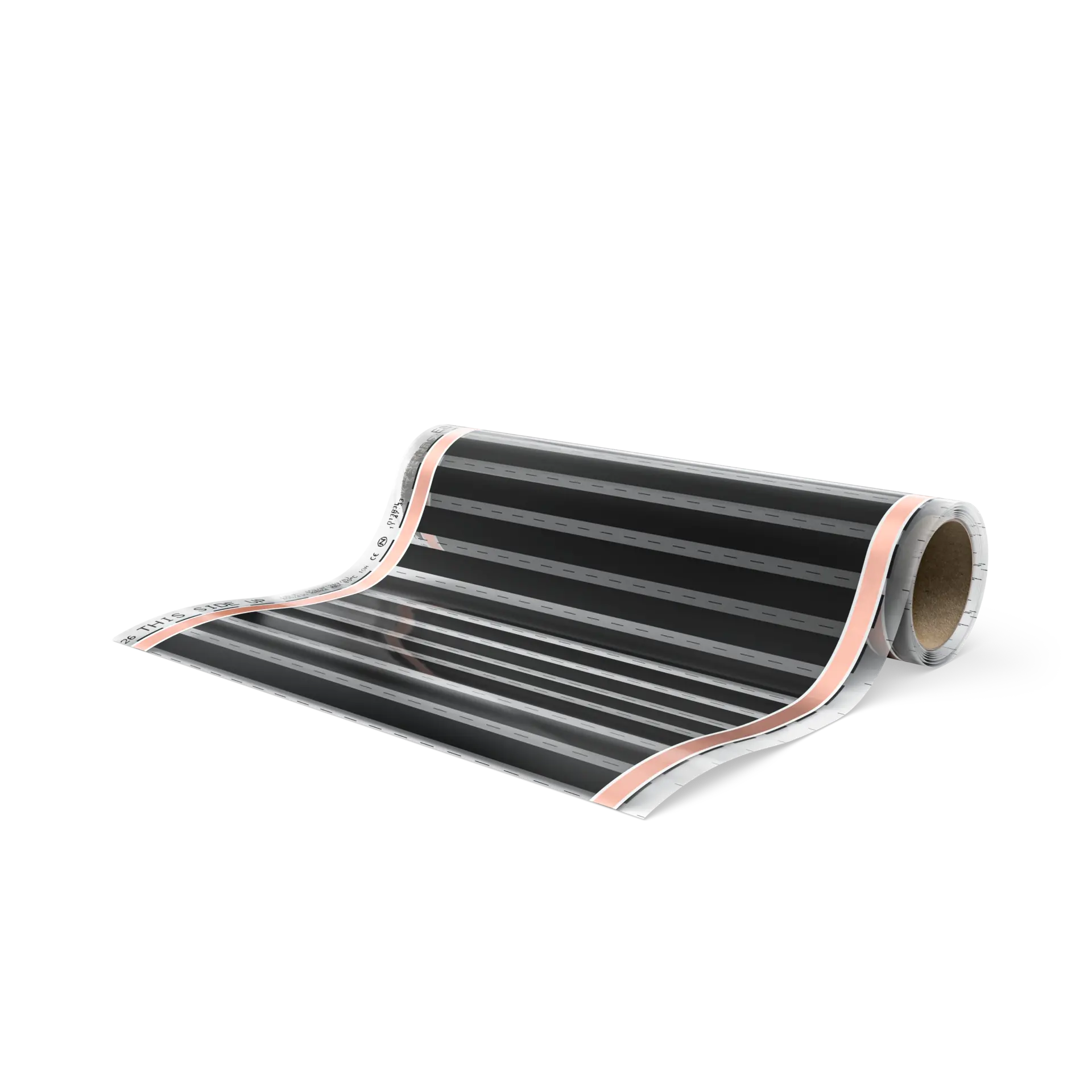

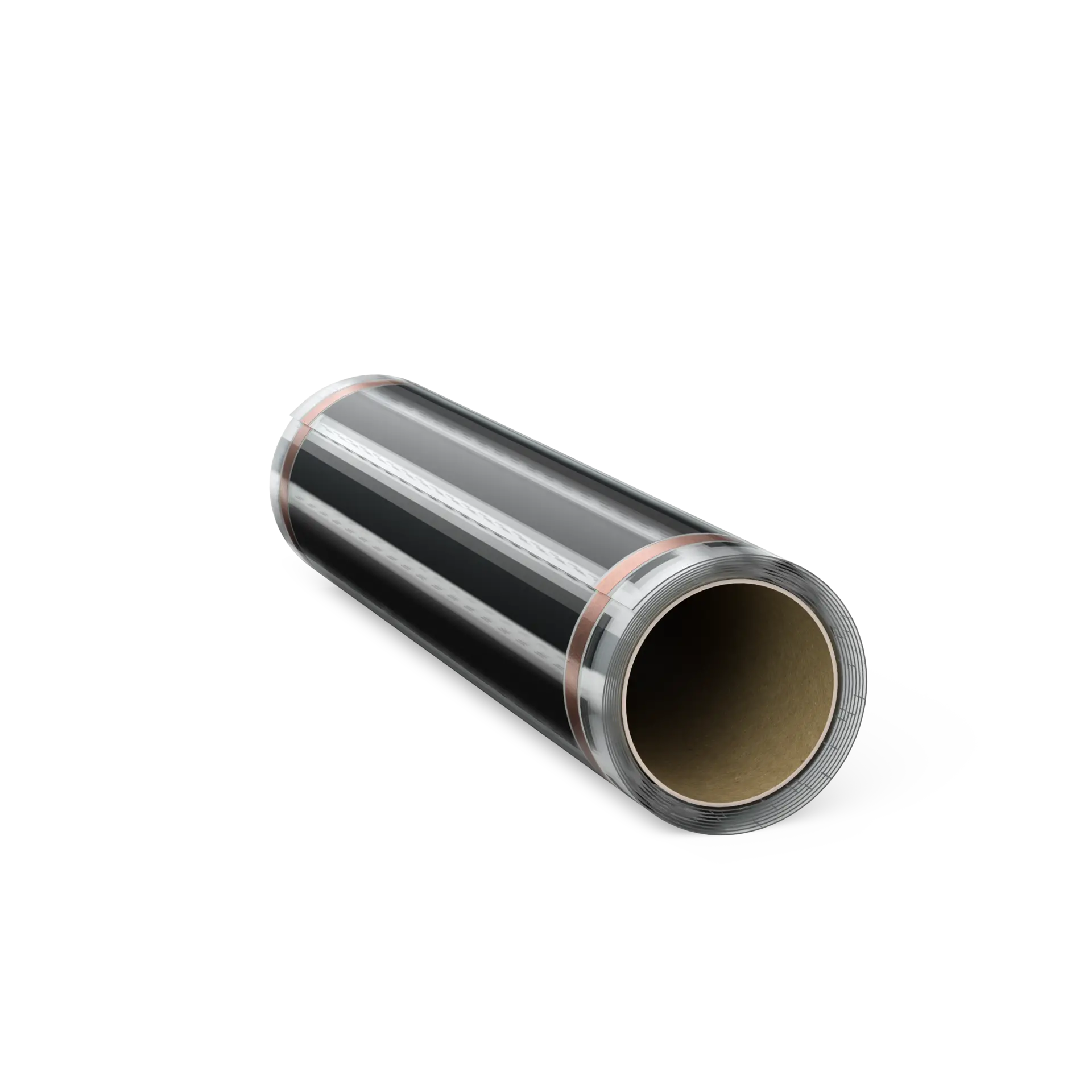

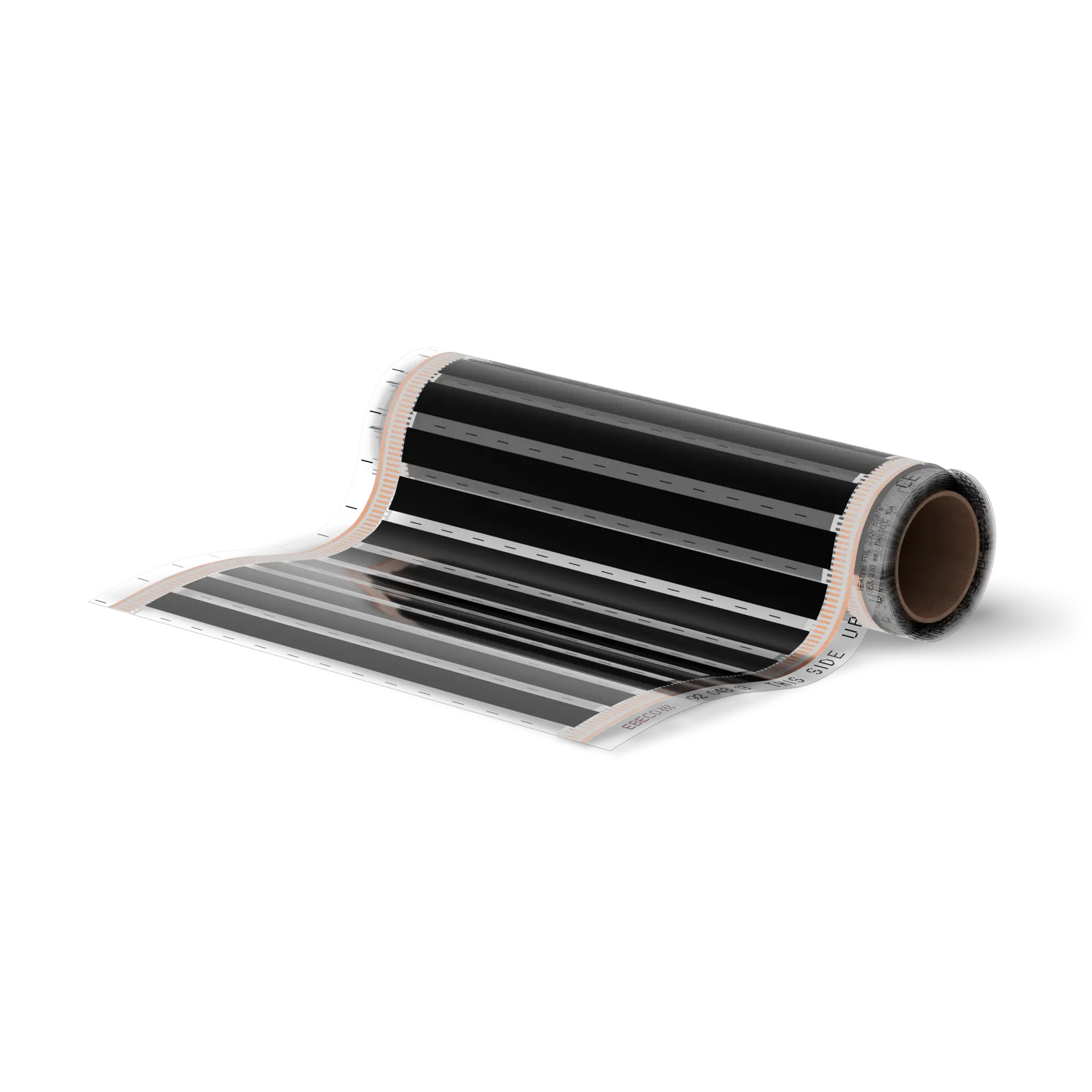

Foil 230 V

Varmefolie med parallelmodstand

Anvendelse

  • Lægges på beton, gips- eller spånplader
  • Gulvvarme alene beregnet til tørre rum
  • Gulvvarme til trægulve, laminatgulve og plastgulve
  • Löpmeter
    Løbende meter
  • Folie
    Folie
  • 60 W/m²
    60 W/m²
  • Ekstremt lav byggehøjde
  • Findes i flere bredder
Varmefolie til gulvvarme til trægulv, laminatgulv og plastgulv. Folien må kun lægges i tørre rum. Sælges i løbende meter.

Installation

Læg isoleringen ud

Dæk hele gulvet med Ebisol, også der hvor varmefolie ikke skal lægges, for at opnå en ensartet byggehøjde i rummet. Efterlad 1 cm til væggen ved tilslutningssiden. Fastgør isolationspladerne med tape for at forhindre bevægelse.

Placering af følerslange

Fræs eller hug en rille til følerslangen. Slangen afsluttes midt under en varmefolie. Lav en blød bøjning for nemmere at føre gulvføleren igennem. Skub føleren ind i slangen frem til den integrerede endeafslutning.

Installer varmefolien

Rul varmefolien ud til den rette længde, og brug fixeringstape til at samle foliernes langsider. Varmefolien skal afsluttes 4-5 cm fra væggen ved tilslutningssiden.

Kabelmontage

Sammenkobl varmefolielængderne med de medfølgende kabler. Bemærk at kablerne er dobbeltisolerede, og at begge isoleringslag skal fjernes.

Dæk med aldersbestandig plastfolie

Dæk varmefolierne med aldersbestandig plastfolie på mindst 0,2 mm. Ved samling skal plastfolien overlappes med mindst 200 mm.

Bemærk at disse forenklede instruktioner er til vejledning for dig som installatør og ikke må betragtes som en installationsmanual. Læs manualen ved installation af dette produkt.

Foil 230 V

Specifikationer

Specifikation Data
Tilslutningsspænding 230 V
Tilslutningsflade ved 10 A, maks. 35 m²
Effekt 60 W/m²
Indeholder SVHC-stoffer i henhold til REACH Nej
Installationstemperatur, min. 5 °C
Isoleringsmateriale udvendigt PET
Maks. omgivelsestemperatur 80 °C

Produktet er inkluderet i:

Foil Kit 500

Foil Kit 200

Dokumenter

Garanti

















12 års produktgaranti i tilfælde af materialefejl. For termostaten i sættet gælder 5 års produktgaranti. Garantiperioden for gulvvarmen forlænges til 25 år, hvis installationen er udført af en autoriseret elinstallatør og dokumenteret i Ebecos tjeneste Garantera.

Vores garantibetingelser

Installation

Gulvmateriale

Tjek med gulvleverandøren, om materialet er egnet til brug sammen med gulvvarme.

Den maksimale tilladte varmemodstand i gulvmaterialet er 0,16 m² K/W.

Underlag

Ebecos Foil må kun installeres i tørre rum.

Lægges på gulvkonstruktioner af beton, gips- eller spånplader.

Brancheretningslinjer for træ-/laminatgulve og plastgulve på gulvvarme

Generelle forudsætninger:

Den maksimale tilladte overfladetemperatur er 27 °C. Det gælder også under tæpper og møbler.

Termostat med rum- og gulvføler (overophedningsbeskyttelse) skal anvendes.

Installeret effekt

60 W/m². Tag hensyn til rummets effektbehov, som styres af, hvor godt isoleret det er, dets luftfornyelse samt udetemperaturen.

Se yderligere anvisninger i brugervejledningen.

Materialer og tilbehør

Konstruktion 1 anvendes, hvis overfladebelægningen er et træ- eller laminatgulv.

  1. Eksisterende gulv (spånplade/gipsplade eller beton)
  2. Ebisol isoleringsplade 3/6 mm
  3. Ebeco Foil 0,3 mm
  4. Slidstærk plastfolie 0,2 mm
  5. Træ-/laminatgulv (min. 7 mm, maks. 15 mm)

Konstruktion 2 anvendes, hvis overfladebelægningen er et plastgulv, et vinylgulv eller et væg til væg-tæppe.

  1. Eksisterende gulv (sp.nplade/gipsplade eller beton)
  2. Ebisol isoleringsplade 3/6 mm
  3. Ebeco Foil 0,3 mm
  4. Slidstærk plastfolie 0,2 mm
  5. Renoveringsplade med fer og not min. 5 mm
  6. Plastgulv/vinylgulv/væg til væg-tæppe
