Foil 230 V

Parallel-resistive Heizfolie

Benutzung

Verlegung in Beton und auf Gips- oder Spanholzplatten
Fußbodenheizung nur für trockene Räume
Fußbodenheizung für Holz- und Laminatböden sowie Kunststoffbeläge

Laufender Meter
Folie
60 W/m²

Extrem niedrige Bauhöhe
In mehreren Breiten erhältlich

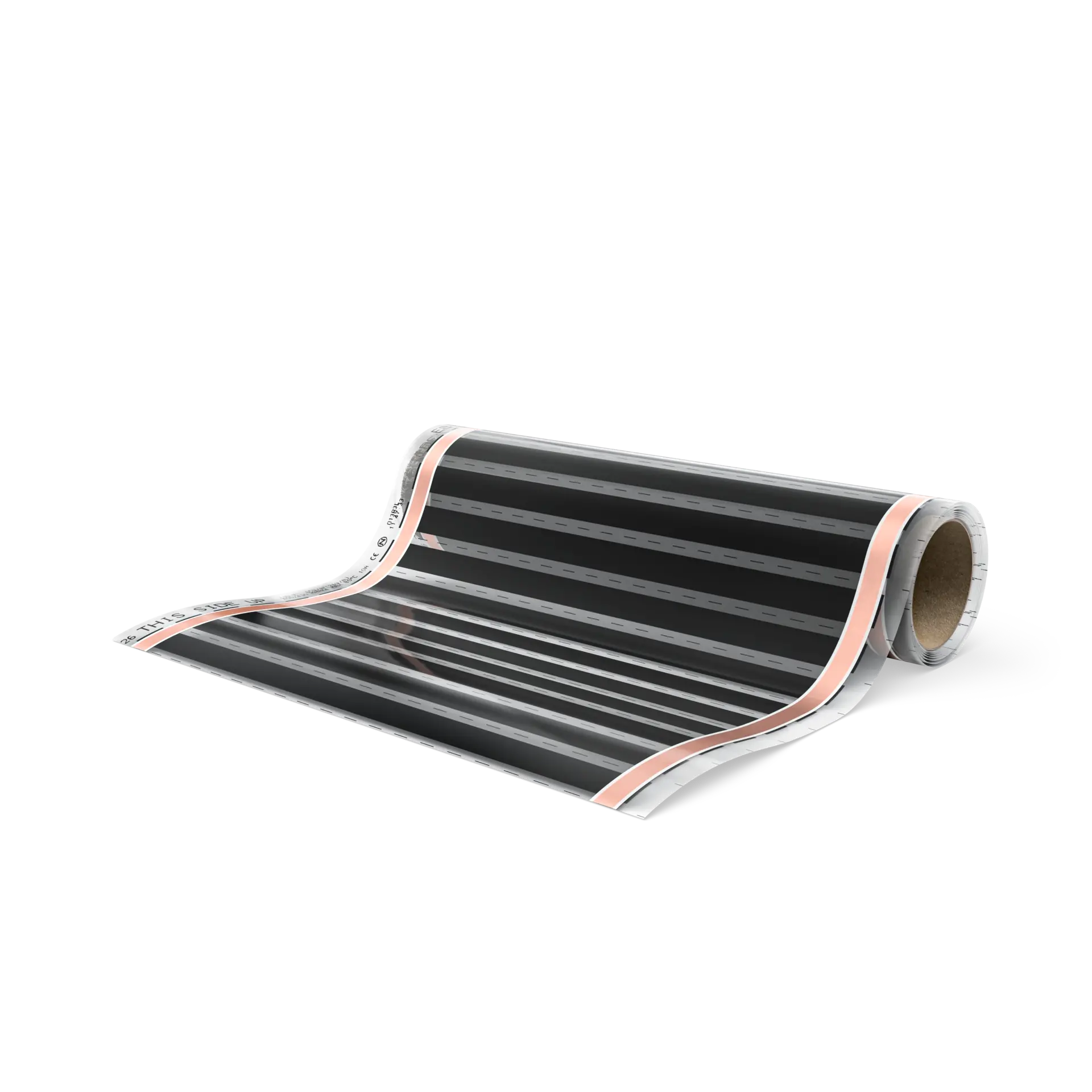

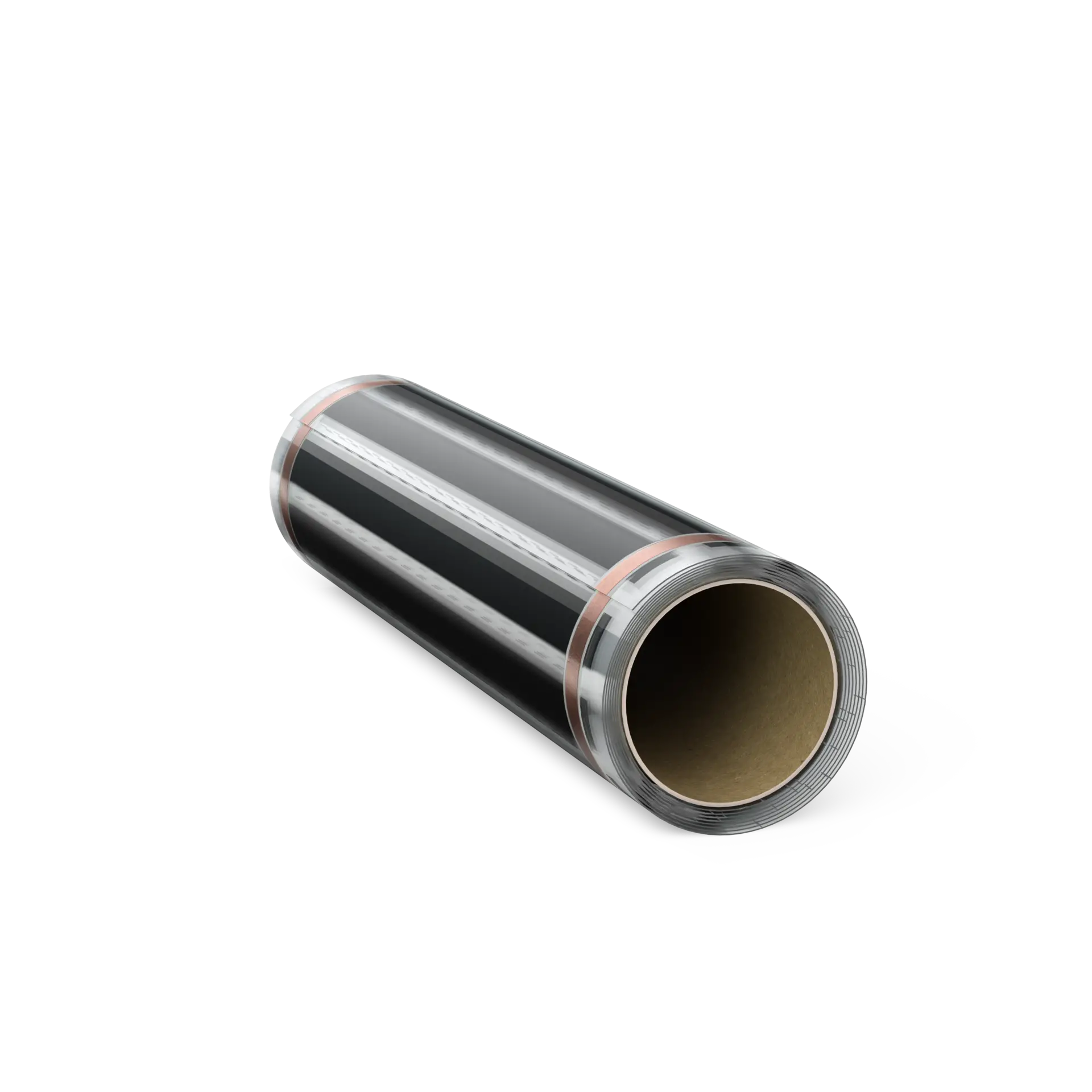

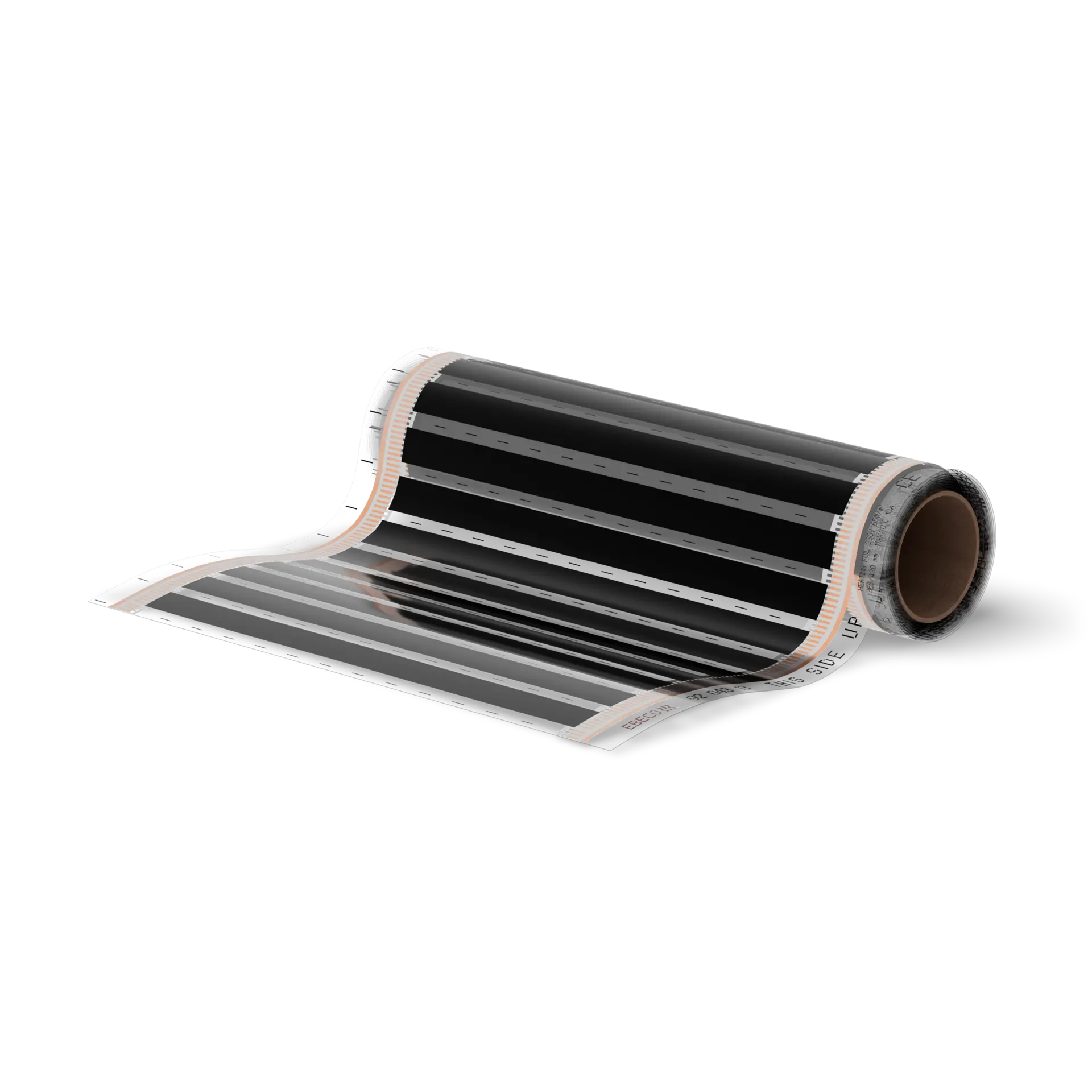

Heizfolie für die Fußbodenheizung in Holz- und Laminatböden sowie bei Kunststoffbelägen. Die Folie kann nur in großen Räumlichkeiten verlegt werden. Wird als Meterware verkauft.

Installation

Dämmung verlegen

Decken Sie den gesamten Boden mit Ebisol ab – auch dort, wo keine Heizfolie verlegt wird – um eine gleichmäßige Aufbauhöhe im Raum zu erzielen. Lassen Sie auf der Anschlussseite 1 cm Abstand zur Wand. Fixieren Sie die Dämmplatten mit Klebeband, um ein Verschieben zu verhindern.

Platzierung des Fühlerrohrs

Fräsen oder stemmen Sie eine Nut für das Fühlerrohr. Das Rohr endet mittig unter einer Heizfolie. Biegen Sie das Rohr sanft, damit der Bodenfühler leichter eingeführt werden kann. Schieben Sie den Fühler in das Rohr bis zum integrierten Endabschluss.

Heizfolie installieren

Rollen Sie die Heizfolie auf die richtige Länge aus und verwenden Sie Fixierklebeband, um die Längsseiten der Folien miteinander zu verbinden. Die Heizfolie soll auf der Anschlussseite 4–5 cm vor der Wand enden.

Kabelmontage

Verbinden Sie die einzelnen Heizfolienabschnitte mit den mitgelieferten Kabeln. Beachten Sie, dass die Kabel doppelt isoliert sind und dass beide Isolierschichten entfernt werden müssen.

Mit alterungsbeständiger Kunststofffolie abdecken

Decken Sie die Heizfolien mit einer alterungsbeständigen Kunststofffolie von mindestens 0,2 mm ab. Bei Stößen muss die Kunststofffolie mindestens 200 mm überlappen.

Bitte beachten Sie, dass diese vereinfachten Anweisungen lediglich zur Orientierung für Sie als Installateur dienen und nicht als Installationsanleitung zu verstehen sind. Lesen Sie die Anleitung vor der Installation dieses Produkts.

Foil 230 V

Spezifikationen

Spezifikation	Daten
Anschlussspannung	230 V
Anschlussfläche bei 10 A, max.	35 m²
Leistung	60 W/m²
Enthält besonders besorgniserregende Stoffe gemäß REACH	Nein
Installationstemperatur, min.	5 °C
Dämmmaterial, außen	PET
Max. Umgebungstemperatur	80 °C

Das Produkt ist enthalten in:

Foil Kit 200

Foil Kit 500

Dokumente

Garantie

12-jährige Produktgarantie bei Materialfehlern. Für den im Satz enthaltenen Thermostat gilt eine 5-jährige Produktgarantie. Die Garantiedauer für die Fußbodenheizung wird auf 25 Jahre verlängert, wenn die Installation durch einen zugelassenen Elektrofachbetrieb erfolgt und im Onlineservice Garantera von Ebeco dokumentiert wird.

Unsere Garantiebedingungen
