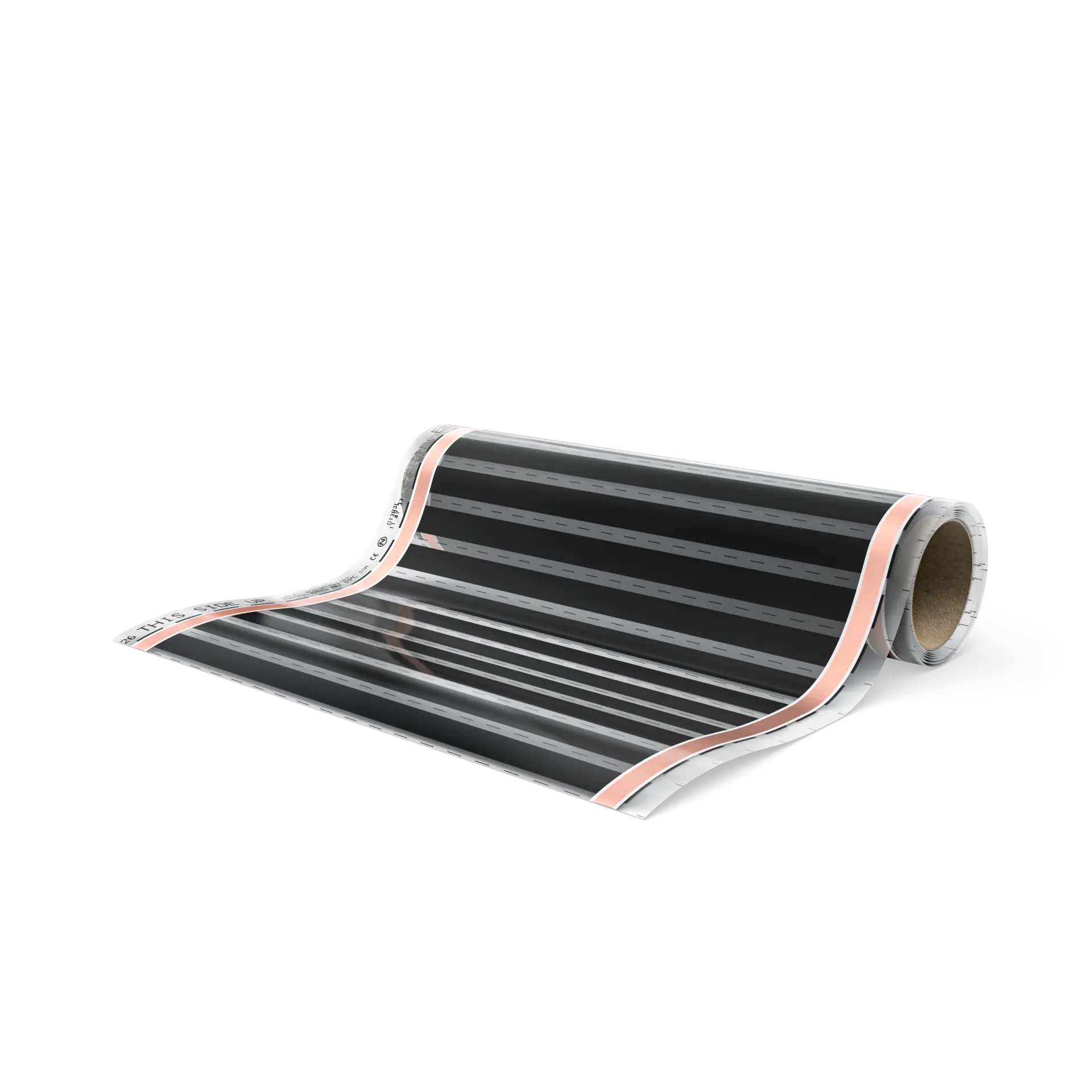

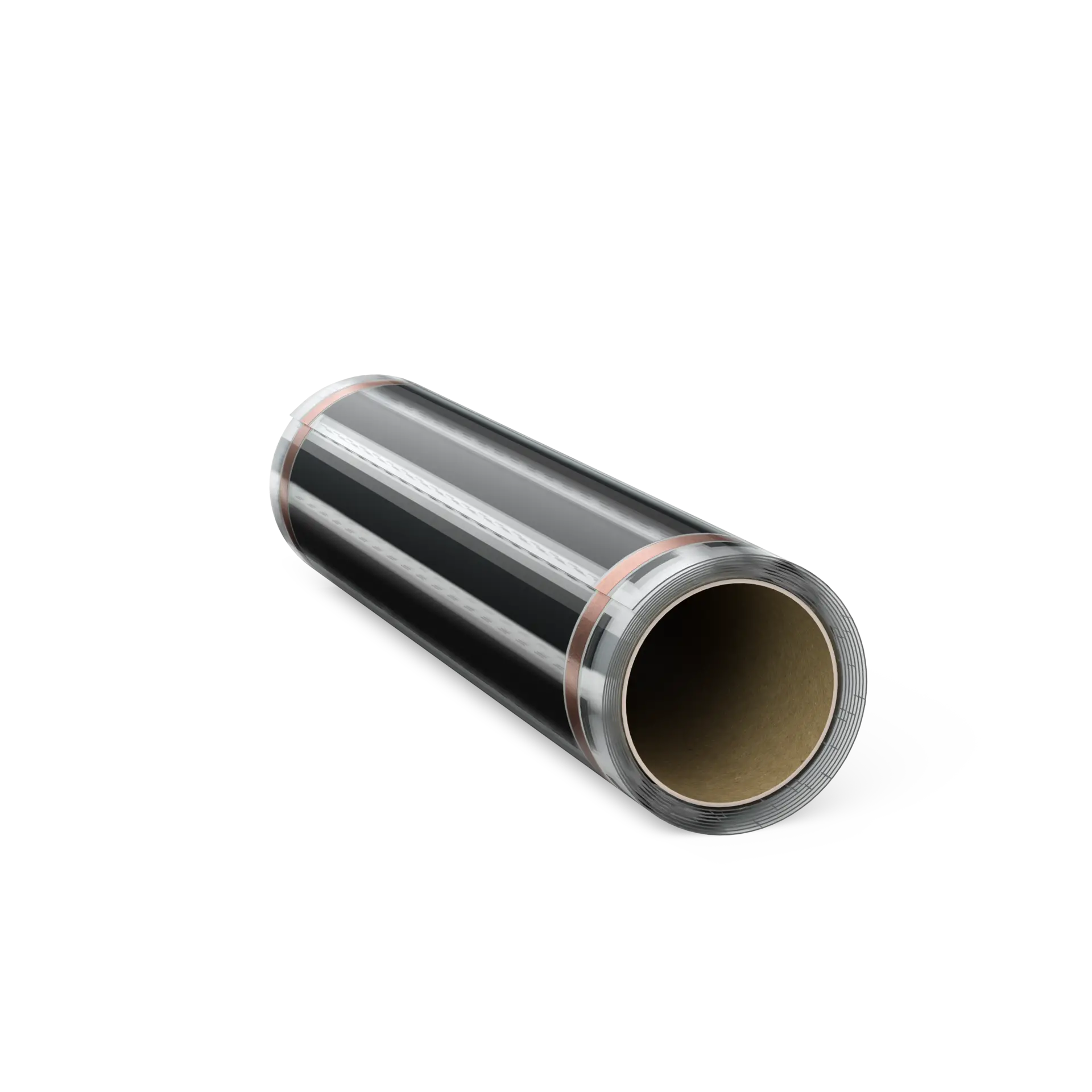

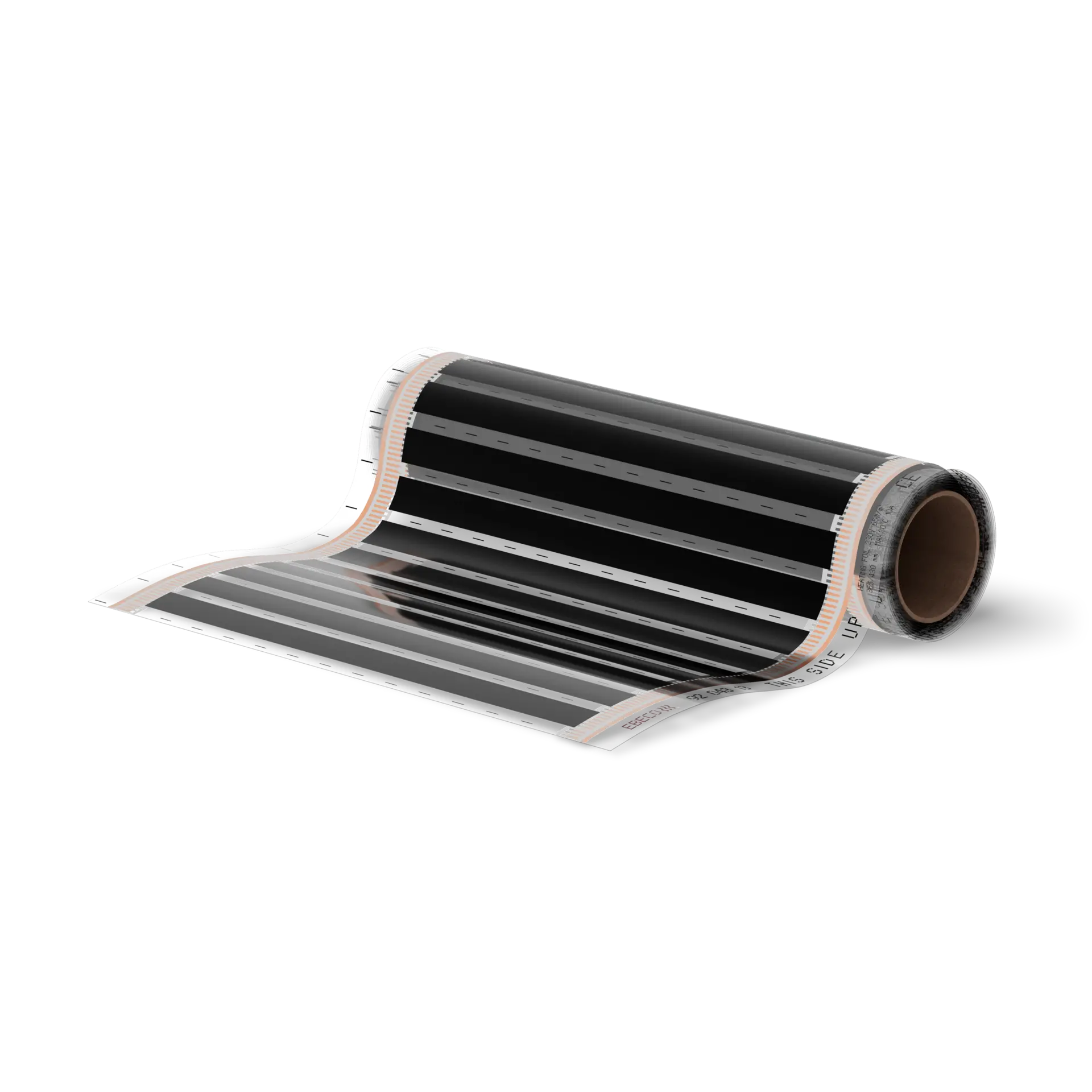

Foil 230 V

Parallellresistiv varmefolie

Bruk

  • Legges på betong, gips- eller sponplate
  • Gulvvarme kun for tørre rom
  • Gulvvarme for tre-, laminat- og vinylgulv
  • Löpmeter
    Løpemeter
  • Folie
    Folie
  • 60 W/m²
    60 W/m²
  • Ekstremt lav byggehøyde
  • Fås i flere bredder
Varmefolie for gulvvarme til tregulv, laminatgulv og linoleumsbelegg. Folien må kun legges i tørre rom. Selges i løpemeter.

Installation

Legg ut isoleringen

Dekk hele gulvet med Ebisol, også der varmefolie ikke skal legges, for å få en jevn byggehøyde i rommet. La det være 1 cm til veggen på tilkoblingssiden. Fest isolasjonsplatene med tape for å hindre bevegelse.

Plassering av følerslange

Fres eller hugg et spor til følerslangen. Slangen avsluttes midt under en folie. Lag en myk bøy for lettere å få inn gulvføleren. Skyv føleren inn i slangen frem til den integrerte endelukkingen.

Installer folien

Rull ut varmefolien til riktig lengde og bruk festetape til å teipe sammen foliens langsider. Folien skal avsluttes 4–5 cm fra veggen på tilkoblingssiden.

Kabelmontasje

Koble folielengdene sammen med de medfølgende kablene. Merk at kablene er dobbeltisolerte og at begge isolasjonslagene må fjernes.

Dekk til med aldringsbestandig plastfolie

Dekk foliene med aldringsbestandig plastfolie på minst 0,2 mm. Ved skjøting skal plastfolien overlappes med minst 200 mm.

Merk at disse forenklede instruksjonene er ment som veiledning for deg som installatør og skal ikke betraktes som en installasjonsmanual. Les manualen ved installasjon av dette produktet.

Foil 230 V

Spesifikasjoner

Spesifikasjon Data
Tilkoblingsspenning 230 V
Tilkoblingsflate ved 10 A, maks. 35 m²
Effekt 60 W/m²
Inneholder SVHC-stoffer ifølge REACH Nei
Installasjonstemperatur, min. 5 ºC
Isoleringsmateriale ytre PET
Maks. omgivelsestemperatur 80 °C

Produktet er inkludert i:

Foil Kit 500

Foil Kit 200

Dokumenter

Garanti

















12 års produktgaranti ved materialfeil. For termostaten i settet gjelder 5 års produktgaranti. Garantitiden på gulvvarmen utvides til 25 år hvis installasjonen utføres av en autorisert elektroinstallatør og dokumenteres i Ebecos tjeneste Garantera.

Våre garantivilkår

Installasjon

Gulvmateriale

Forhør deg med gulvleverandøren om materialet egner seg i kombinasjon med gulvvarme.

Maksimalt tillatt varmemotstand i gulvmaterialet er 0,16 m² K/W.

Underlag

Ebecos Foil kan bare installeres i tørre rom.

Forlegges på gulvkonstruksjoner av betong, gips- eller sponplater.

Bransjeretningslinjer for tre/laminat og plastgulv på gulvvarme

Generelle forutsetninger:

Høyeste tillatte overflatetemperatur er 27 °C. Dette gjelder også under tepper og møbler.

Det skal brukes termostat med rom- og gulvsensor (overopphetingsvern).

Installert effekt

60 W/m². Ta hensyn til rommets effektbehov som styres av hvor godt isolert det er, dets ventilasjon og utetemperatur.

Se håndboken for ytterligere anvisninger.

Materiale og tilbehør

Konstruksjon 1 brukes ved tre-/ laminatgulv som overflatebelegg.

  1. Eksisterende gulv (sponplate/gipsplate eller betong)
  2. Ebisol isolasjonsplate 3/6 mm
  3. Ebeco Foil 0,3 mm
  4. Aldersbestandig plastfolie 0,2 mm
  5. Tre-/laminatgulv (min. 7 mm, maks. 15 mm)

Konstruksjon 2 brukes ved plastmatte/vinyl/heldekkingsteppe som overflatebelegg.

  1. Eksisterende gulv (sponplate/gipsplate eller betong)
  2. Ebisol isolasjonsplate 3/6 mm
  3. Ebeco Foil 0,3 mm
  4. Aldersbestandig plastfolie 0,2 mm
  5. Renoveringsplate, spon min. 5 mm
  6. Plastmatte/vinyl/heldekkingsteppe
