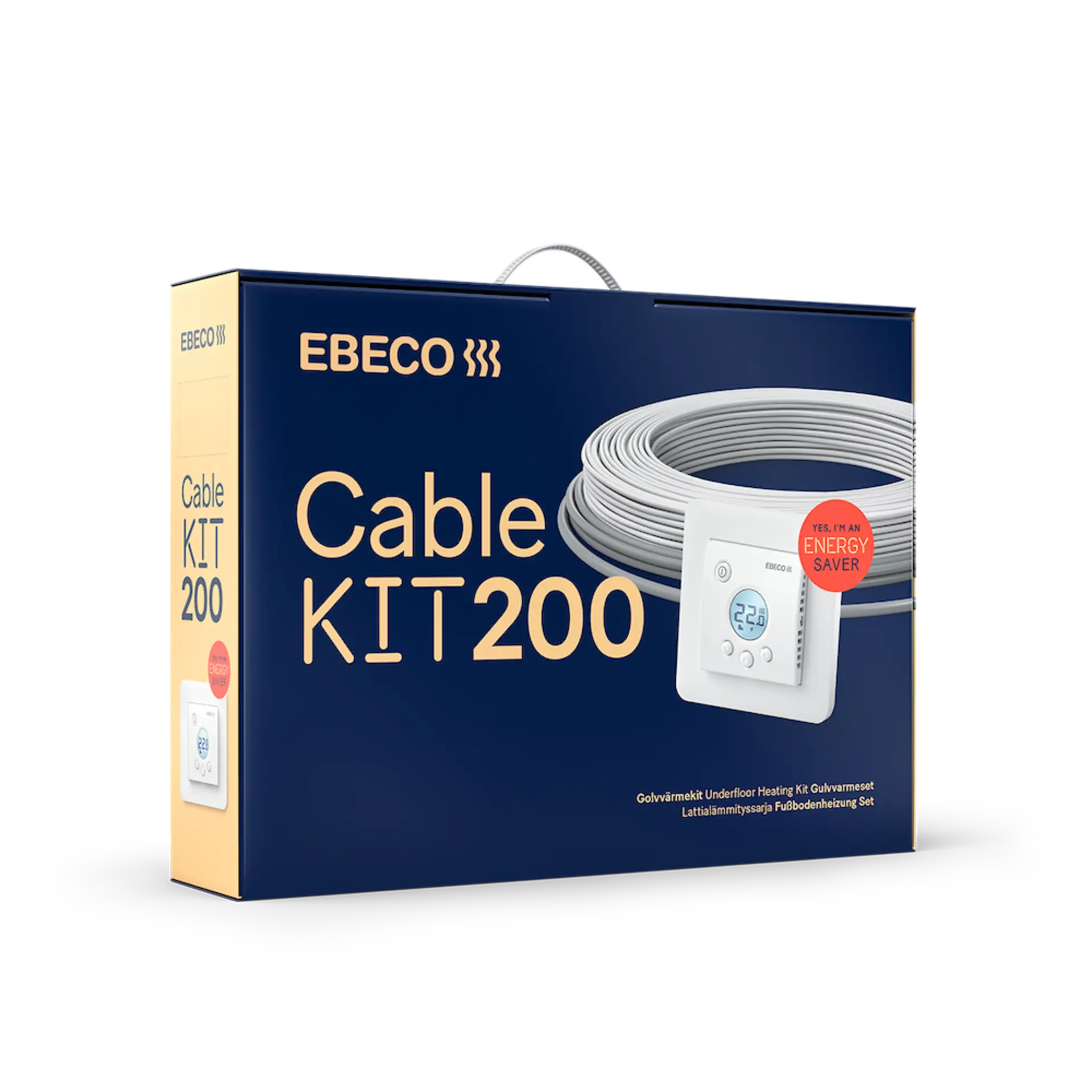

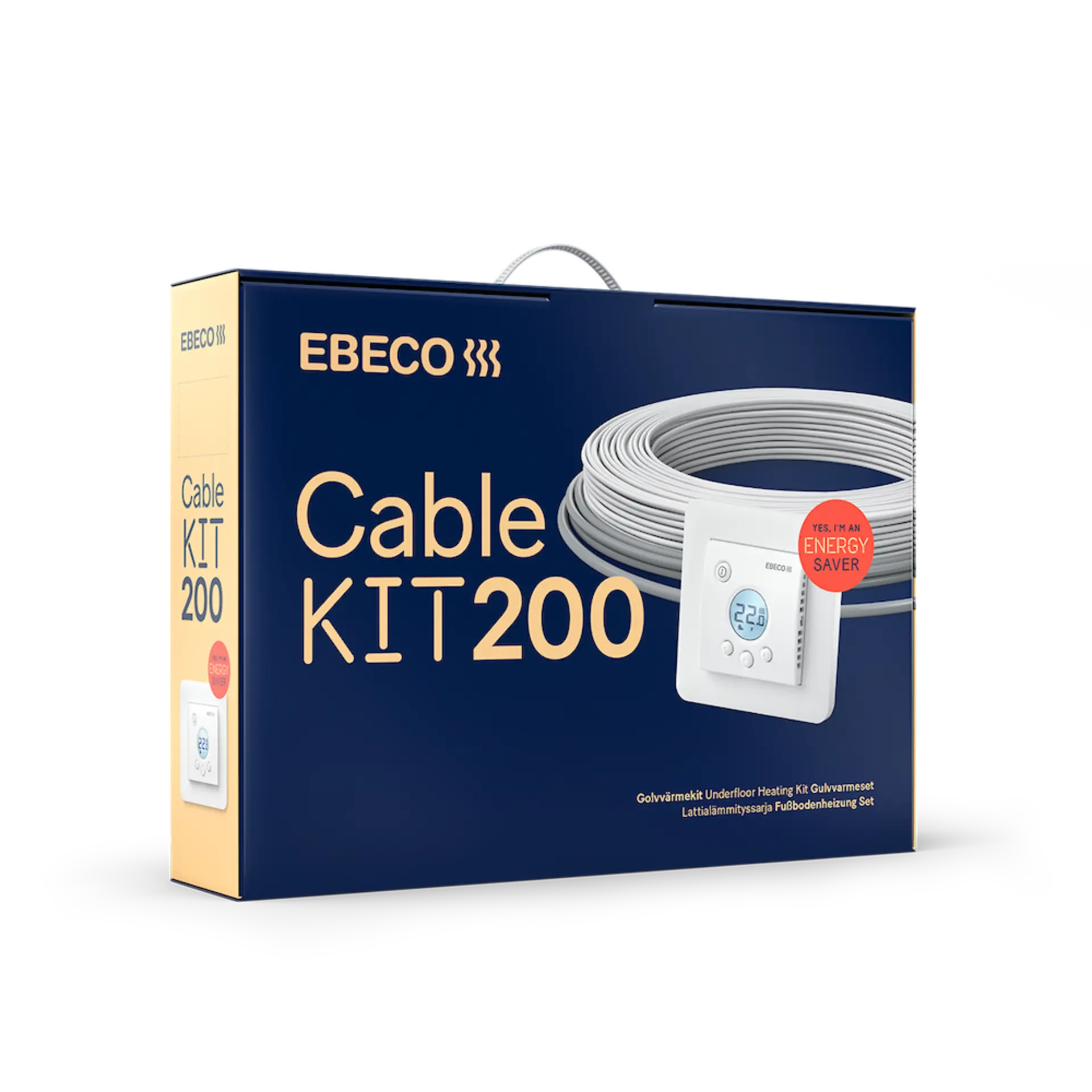

Cable Kit 200

Gulvvarmesett med varmekabel og termostat

Bruk

  • Legges i avrettingsmasse
  • Gulvvarme for både våtrom og tørre rom
  • Gulvvarme for flis-, natursteins- og vinylgulv
  • Kabel
    Kabel
  • EB-Therm 205
    EB-Therm 205
  • 80-160 W/m²
    80–160 W/m²
  • Inneholder alt som kreves for installasjonen
  • Termostat med energispareprogram
  • Tynn kabelkonstruksjon som gir lav byggehøyde

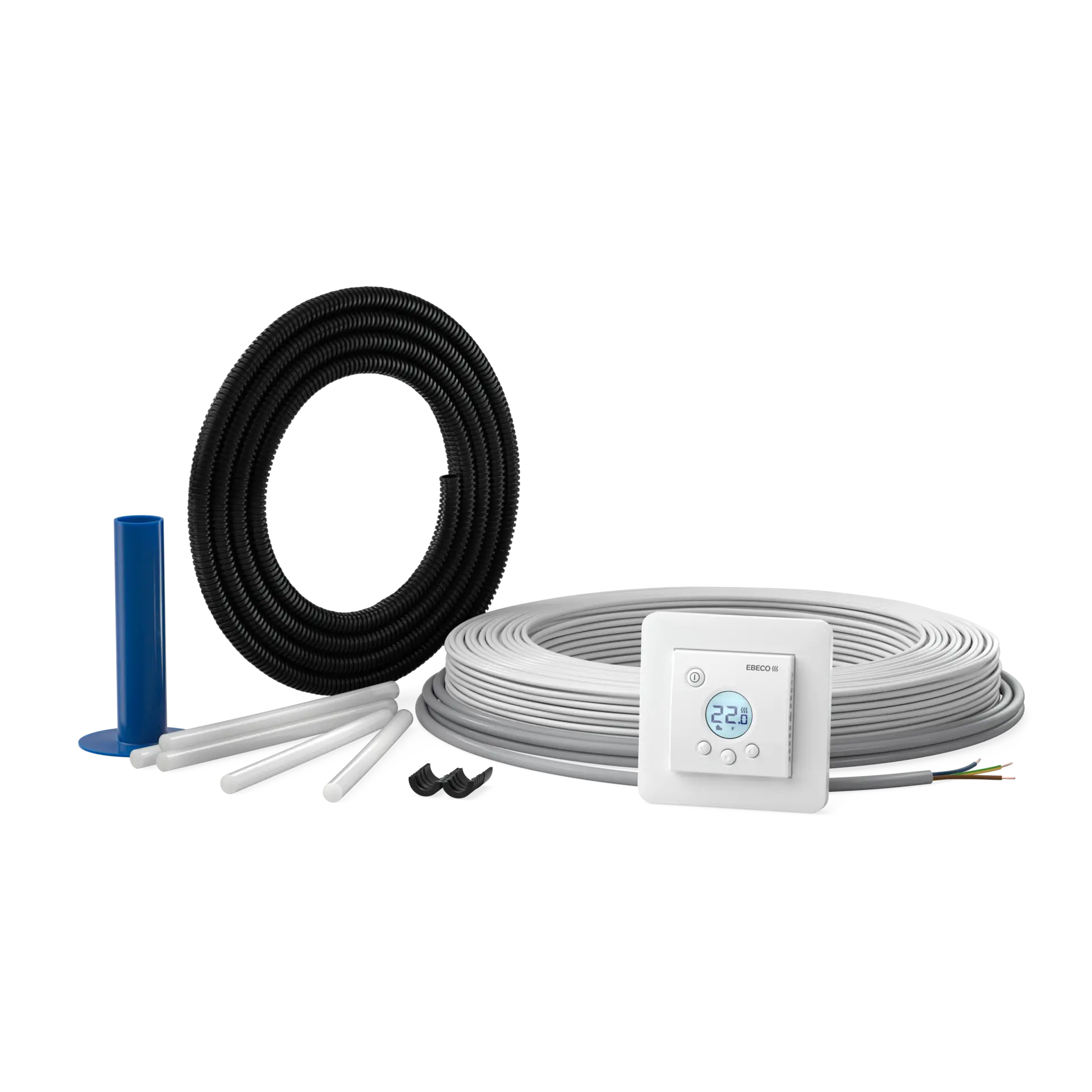

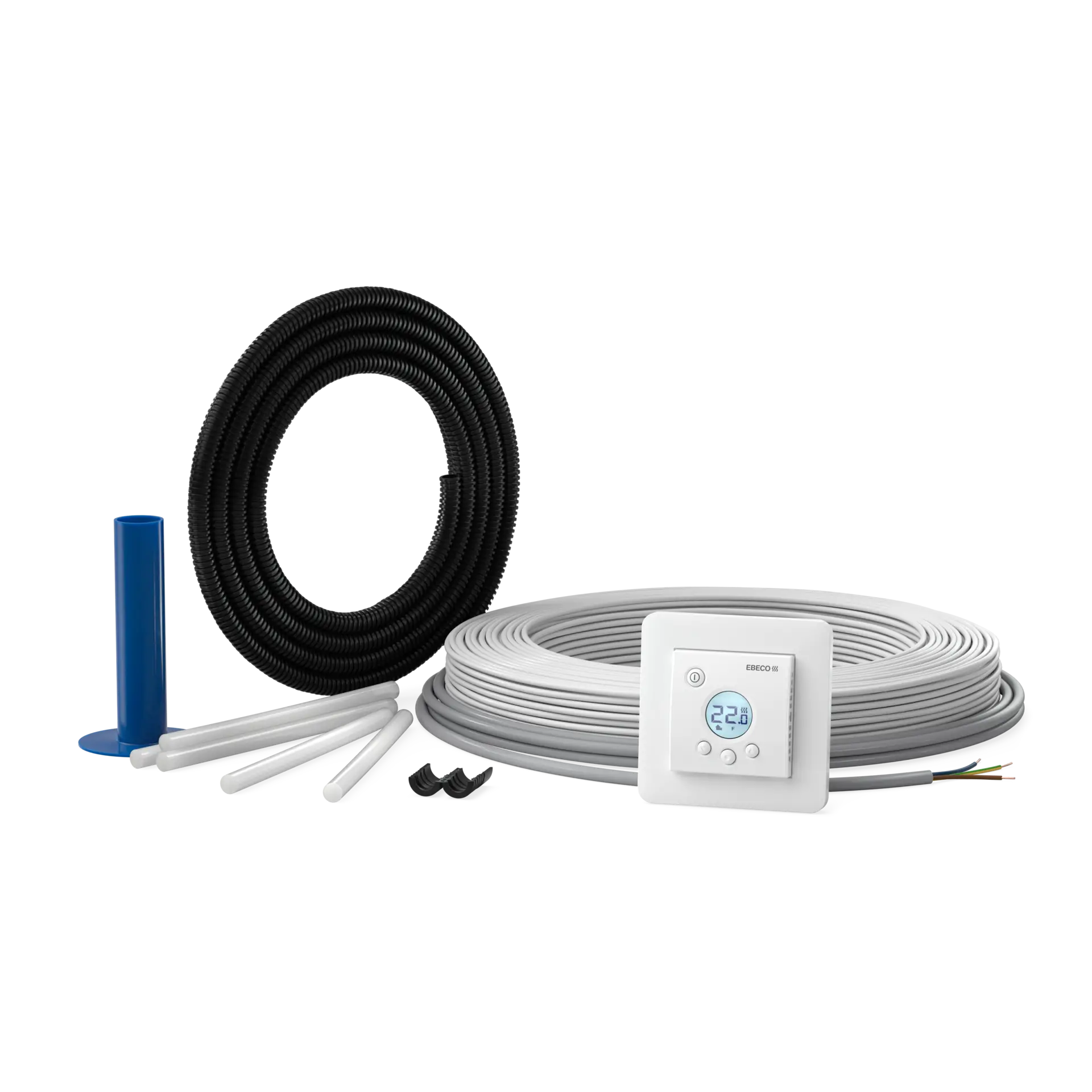

Komplett sett for gulvvarme til flis-, natursteins- og vinylgulv. Det inneholder termostaten EB-Therm 205 med to ulike energispareprogrammer samt limstaver, giverslange, varselskilt og trommelholder.

Installasjon

Forenklet installasjon med Garantera

Ved å bruke Garantera-appen får du 25 års garanti på gulvvarmeanlegget og en enklere installasjon. Skann produktene med EAN-leseren, registrer måleverdier før og etter installasjon, og send garantibeviset direkte til kunden når arbeidet er fullført.

Plassering av følerør

Følerkabelen skal plasseres slik at den ligger med lik avstand på begge sider av varmekabelen. Skjøten mellom varmekabel og tilkoblingskabel skal støpes inn i gulvet. Sørg for at både varmekabelen og tilkoblingskabelen er rette minst 10 cm på hver side av skjøten.

Kabellegging

Planlegg utleggingen på forhånd for jevn fordeling og for å sikre at tiltenkt areal dekkes. Skjøten og kabelens endeavslutning må ikke plasseres i dusjsoner eller nær sluk. Hold minst 60 cm avstand mellom endeavslutning og våtsone 1, og minst 20 cm mellom sluk og varmekabel.

Montering med tape

Varmekabelen kan festes med Ebecos Cable Clips, lim eller festetape beregnet for varmekabler. Fest kabelen med maks 20 cm mellom hvert festepunkt og sørg for at hvert feste er godt forankret slik at kabelen ikke flyter opp under avretting.

Montering med lim

Varmekabelen kan festes med Ebecos Cable Clips, lim eller festetape beregnet for varmekabler. Fest kabelen med maks 20 cm mellom hvert festepunkt og sørg for at hvert feste er godt forankret slik at kabelen ikke flyter opp under avretting.

Montering med tape

Varmekabelen kan festes med Ebecos Cable Clips, lim eller festetape beregnet for varmekabler. Fest kabelen med maks 20 cm mellom hvert festepunkt og sørg for at hvert feste er godt forankret slik at kabelen ikke flyter opp under avretting.

Vær oppmerksom på at disse forenklede instruksjonene er ment som veiledning for deg som installatør og ikke skal betraktes som en instruksjonsmanual. Les alltid manualen ved installasjon av dette produktet.

Cable Kit 200

Artikkelliste

Artikkelnummer EL-nummer Diameter (mm) Lengde (m) Effekt (W) Effekt (W/m) Motstand (Ω nominell) Tilkoblingskabel (mm²)
8960838 1041827 4 8,9 100 11 534 0,75
8960850 1041715 4 13,5 150 11 351 0,75
8960851 1041716 4 18,5 200 11 259 0,75
8960852 1041717 4 23 260 11 207 0,75
8960853 1041718 4 31 330 11 161,2 0,75
8960854 1041719 4 37 400 11 133,2 0,75
8960855 1041720 4 43 470 11 111,8 0,75
8960856 1041721 4 49 540 11 98 0,75
8960857 1041722 4 58 650 11 81,2 0,75
8960858 1041723 4 73 810 11 65,7 0,75
8960859 1041724 4 86 960 11 55 0,75
8960860 1041725 4 107 1180 11 44,9 0,75
8960861 1041726 4 124 1380 11 38,4 1,0
8960862 1041727 4 155 1710 11 31 1,0
8960863 1041728 4 187 2080 11 25,4 1,5
Tilleggssett
Artikkelnummer EL-nummer Diameter (mm) Lengde (m) Effekt (W) Effekt (W/m) Motstand (Ω nominell) Tilkoblingskabel (mm²)
8960124 1041877 4 107 1180 11 44,9 0,75
Tilleggssett uten termostat og limstaver.

Spesifikasjoner

Spesifikasjon Data
Tilkoblingsspenning 230 V
Tilkoblingskabel H05-Z1Z1F
Lengde Tilkoblingskabel 2,5 m
Antall ledere 3 stk.
Bøyeradius, min. 25 mm
Diameter 4 mm
Effekt 11 W/m
Inneholder SVHC-stoffer ifølge REACH Nei
Installasjonstemperatur, min. -5 ºC
Isoleringsmateriale midtre XLPE
Isoleringsmateriale indre ETFE
Isoleringsmateriale ytre EVA, PE
Kabeltype Serieresistiv 2-leder med skjerm
Kapslingsklasse Termostat: IP21, kabel: IP67
Maks. omgivelsestemperatur 90 °C
Mekanisk klassifisering M2
Beskyttelsesleder Tvunnet
Termostat EB-Therm 205
UV-bestandighet Nei

Pakken inneholder følgende:

Limstavar

Limstaver

Limstaver
Givarslang med varningsskylt

Giverslange

Giverslange
EB-Therm 205

EB-Therm 205

EB-Therm 205
Cableflex, förpackningar

Cableflex

Cableflex

Garanti

















12 års produktgaranti ved materialfeil. For termostaten i settet gjelder 5 års produktgaranti. Garantitiden på gulvvarmen utvides til 25 år hvis installasjonen utføres av en autorisert elektroinstallatør og dokumenteres i Ebecos tjeneste Garantera.
