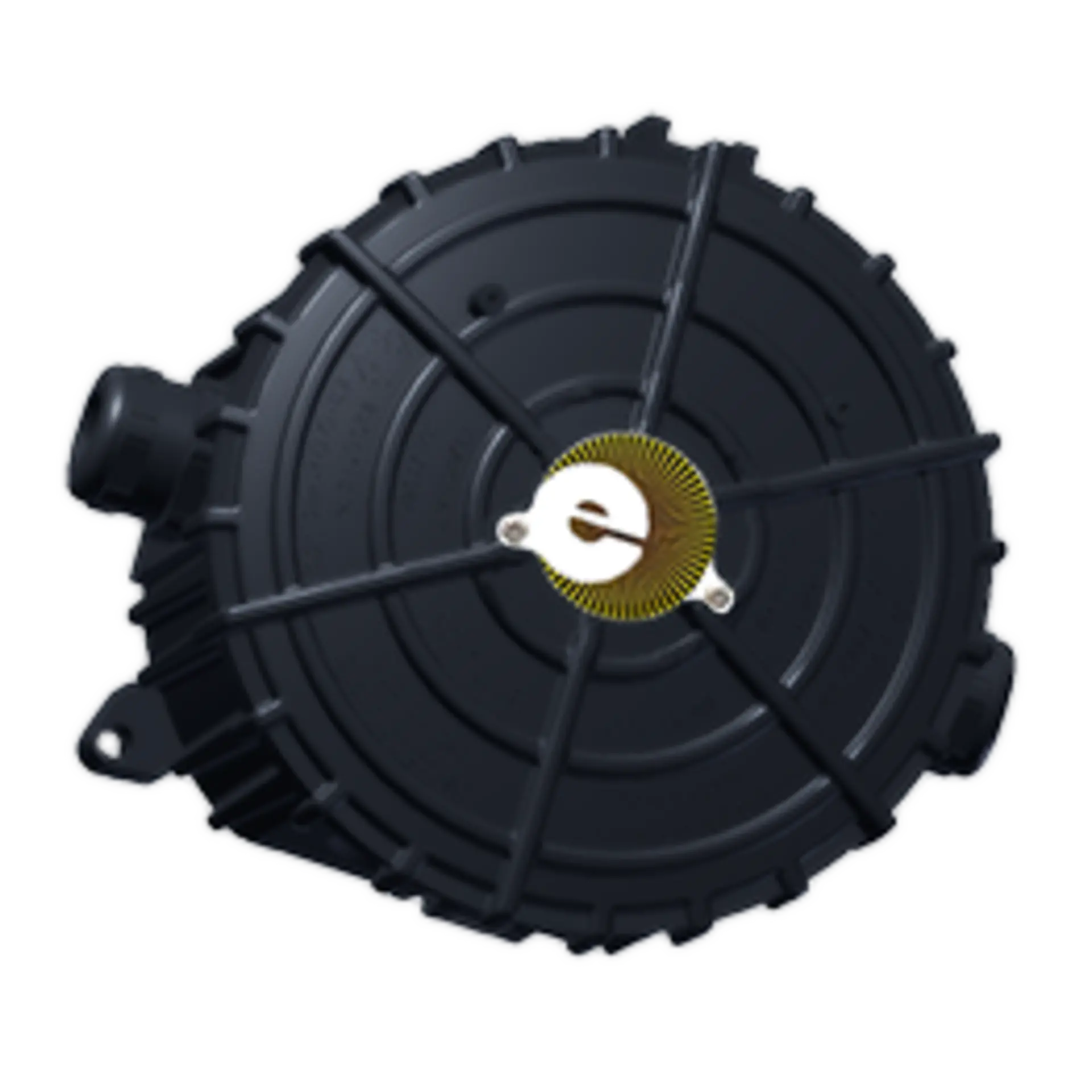

Kopplingsdosa ELAK-EX-R

Användning

  • För ELSR-N/-LS/-H/ -SH/ -SHH
  • EX
    EX
Den innovativa kopplingsdosan ELAK-Ex-R är lämplig för användning i potentiellt explosiva atmosfärer i enlighet med Ex-riktlinjerna 94/9/EG (ATEX 95). Tack vare den exceptionella formen erbjuder den flera fördelar. Tack vare dosans form behöver den införda kabeln t.ex. inte böjas kraftigt och därmed minskar risken för kabelskador.

Ett säkerhetslås med medföljande verktyg förhindrar att kåpan förskjuts. Ytterligare fästmöjligheter gör det möjligt att sätta fast märkskyltar för enkel identifiering av värmekretsar i komplexa system. Passar för väggmontering.

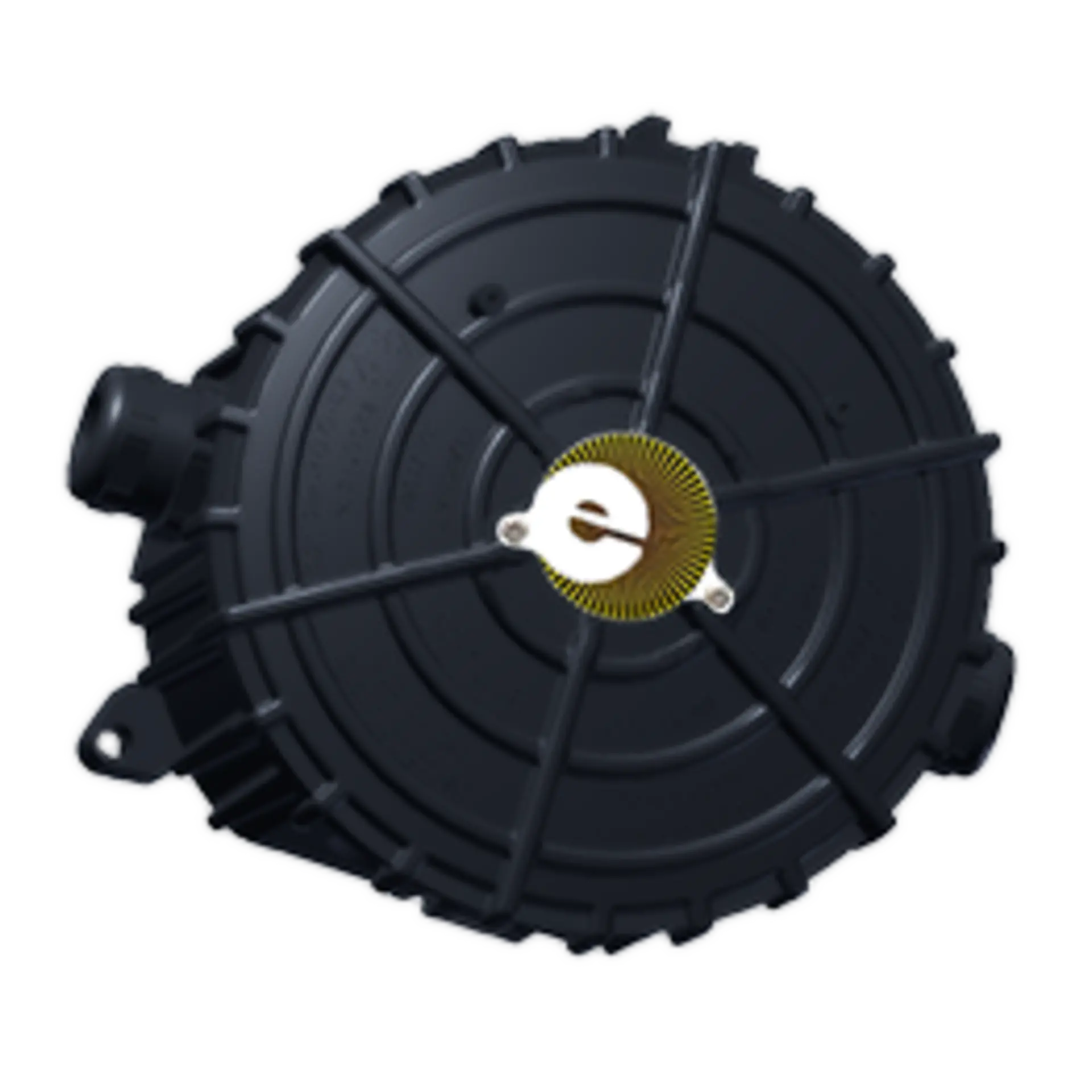

Kopplingsdosa ELAK-EX-R

Artikellista

Artikelnummer Beskrivning Gänggång
0X80071 ELAK-Ex-R1 Kopplingsdosa för ELKM-AG-L/N 3 x M16 (4-9 mm), 1 x gängad plugg M20, 1 x gängad plugg M25
0X80072 ELAK-Ex-R2 Kopplingsdosa för upp till 3 ELKM-AG-L/N 2 x M16 (4-9 mm), 1 x M25 (8-17 mm), 1 x gängad plugg M16, 1 x gängad plugg M20
0X80074 ELAK-Ex-R4 Kopplingsdosa för ELKM-AG-L/N + EL-CT 2 x M16 (4-9 mm), 2 x M25 (8-17 mm)
0X80075 ELAK-Ex-R5 Kopplingsdosa för ELSR + EL-CT -
0X80077 ELAK-Ex-R7 Kopplingsdosa för 1-3 ELSR, -N/-LS/-H/-SH/-SHH
0X80078 ELAK-Ex-R8 Kopplingsdosa för 2x PT100 1 x M25 (8-17 mm), 1 x M16 (4-9 mm), 2 x gängad plugg M16, 1 x gängad kontakt M20

Specifikationer

Specifikation Data
Anslutningsspänning 550 V
Anslutningsklämma värmekabel/givare Max. 6 mm² / max. 1.5 mm²
Färg Svart
Innehåller SVHC ämnen enligt REACH Nej
Kapslingsklass IP65
Klassificering (Ex) II 2G Ex eb IIC T6 Gb II 2D Ex tb IIIC TX Db
Material Plast
Montage Väggmontage
Mått 120*120*90
Omgivningstemperatur -40 - 50 ºC
Slagfasthet 7 Joule
