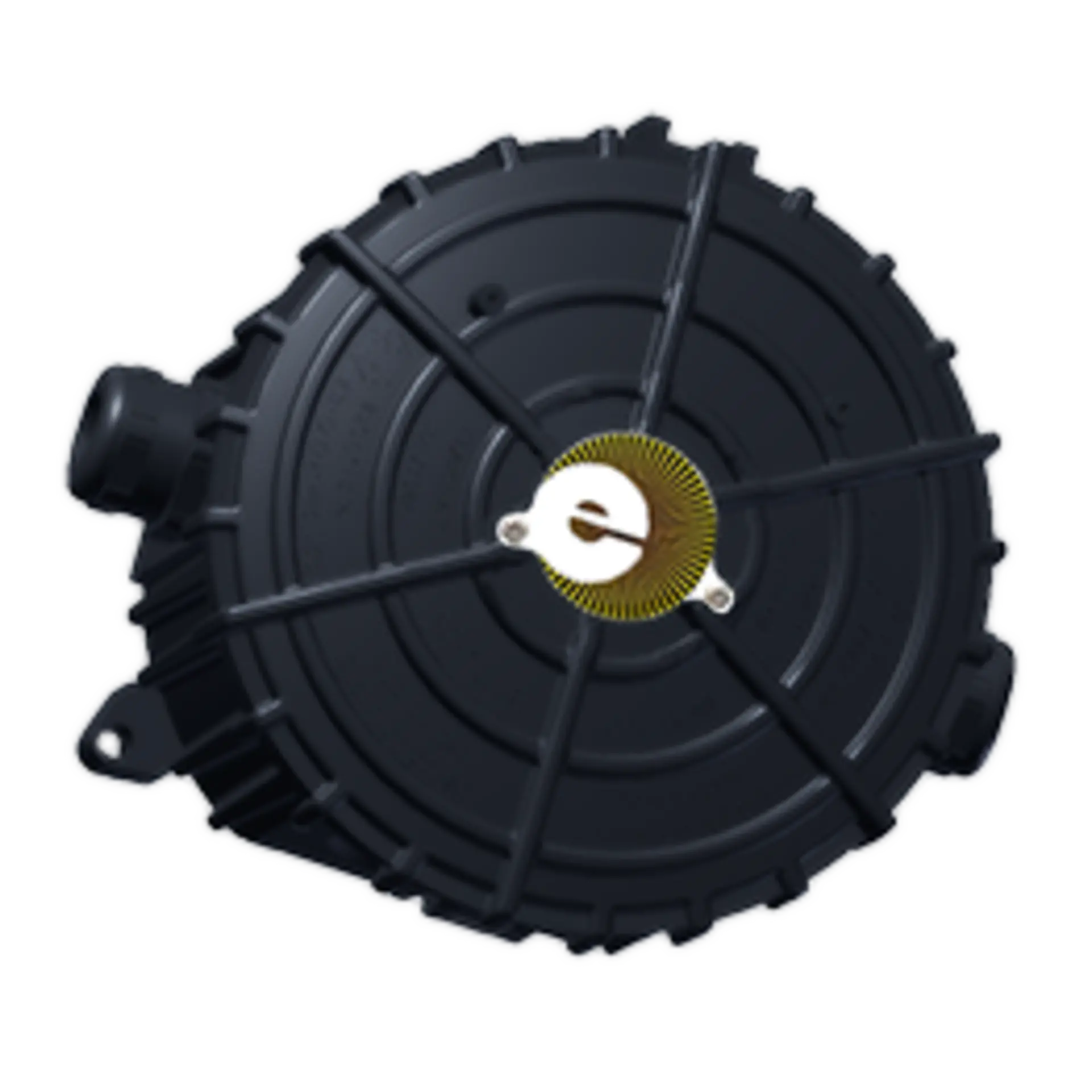

Abzweigdose ELAK EX-R

Benutzung

  • Für ELSR-N/-LS/-H/ -SH/ -SHH
  • EX
    EX
Die innovative Abzweigdose ELAK-Ex-R eignet sich für die Verwendung in potenziell explosiven Umgebungen gemäß ATEX-Betriebsrichtlinie 94/9/EG (ATEX 95). Die außergewöhnliche Form bietet mehrere Vorteile. Dank der Form der Dose muss das eingeführte Kabel nicht stark gebogen werden, was die Gefahr von Kabelschäden verringert. Ein Sicherheitsschloss, zu dem ein entsprechendes Werkzeug mitgeliefert wird, verhindert ein Verschieben der Abdeckung. Durch weitere Befestigungsmöglichkeiten lassen sich Kennzeichnungen zur einfachen Identifizierung der Heizkreisläufe in komplexen Systemen anbringen. Für die Wandmontage geeignet.

Abzweigdose ELAK EX-R

Artikelliste

Artikelnummer Beschreibung Gewindegang
0X80071 ELAK-Ex-R1 Abzweigdose für ELK-AG 3-mal M16 (4–9 mm), 1 Gewindestopfen M20, 1 Gewindekontakt M25
0X80072 ELAK-Ex-R2 Abzweigdose für bis zu 3 ELK-AG 2-mal M16 (4–9 mm), 1-mal M25 (8–17 mm), 1 Gewindestopfen M16, 1 Gewindekontakt M20
0X80074 ELAK-Ex-R4 Abzweigdose für ELK-AG + EL-CT 2-mal M16 (4–9 mm), 2-mal M25 (8–17 mm)
0X80075 ELAK-Ex-R5 Abzweigdose für ELSR + EL-CT –
0X80077 ELAK-Ex-R7 Abzweigdose für 1–3 ELSR
0X80078 ELAK-Ex-R8 Abzweigdose für 2 St, PT100 1-mal M25 (8–17 mm), 1-mal M16 (4–9 mm), 2 Gewindestopfen M16, 1 Gewindekontakt M20

Spezifikationen

Spezifikation Daten
Anschlussspannung 550 V
Anschlussklemme Heizkabel/Sensor Max. 6 mm² / max. 1.5 mm²
Farbe Schwarz
Enthält besonders besorgniserregende Stoffe gemäß REACH Nein
Schutzart IP65
Klassifizierung (EX) II 2G Ex eb IIC T6 Gb II 2D Ex tb IIIC TX Db
Material Kunststoff
Montage Wandmontage
Abmessungen 120*120*90
Umgebungstemperatur -40 - 50 °C
Schlagfestigkeit 7 Joule
