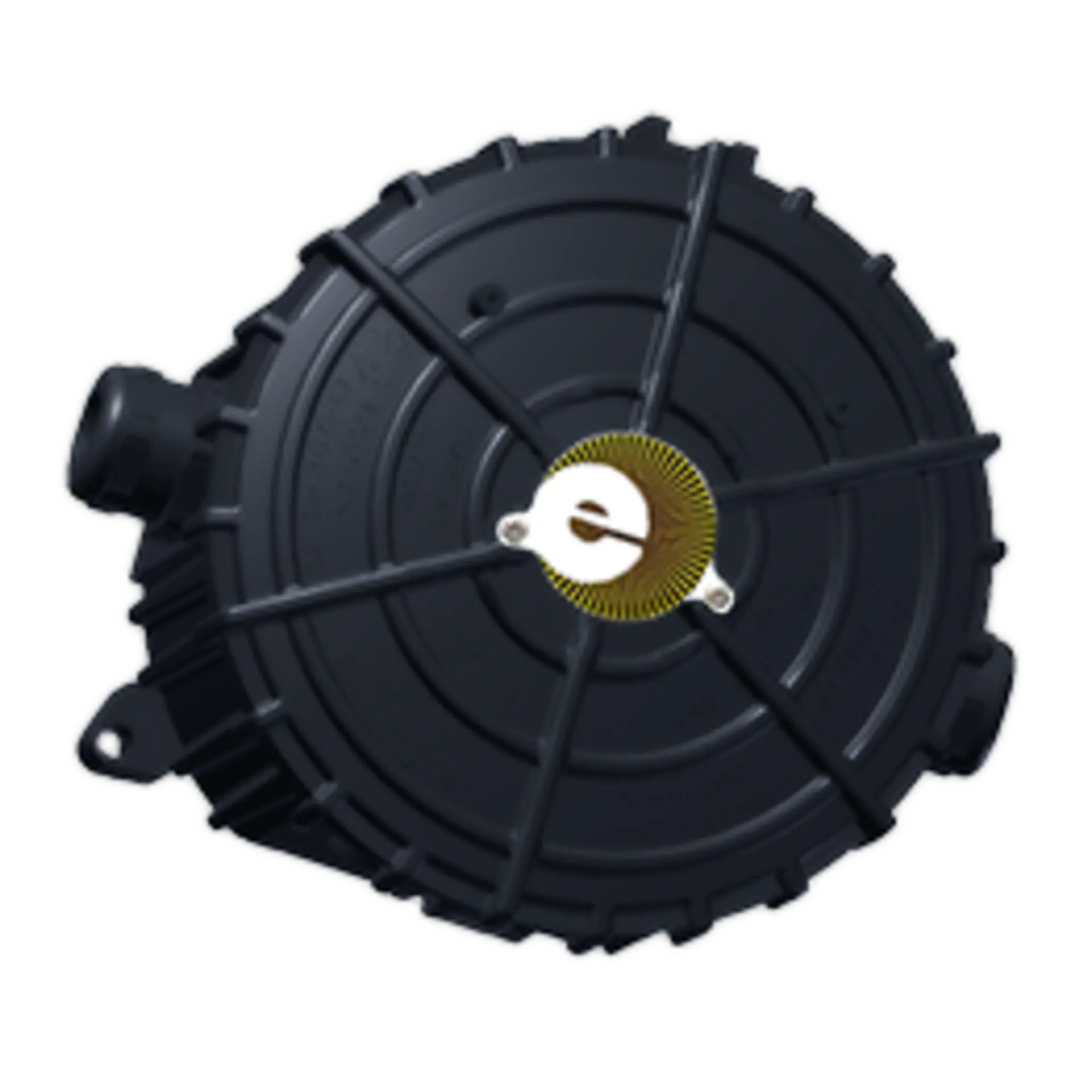

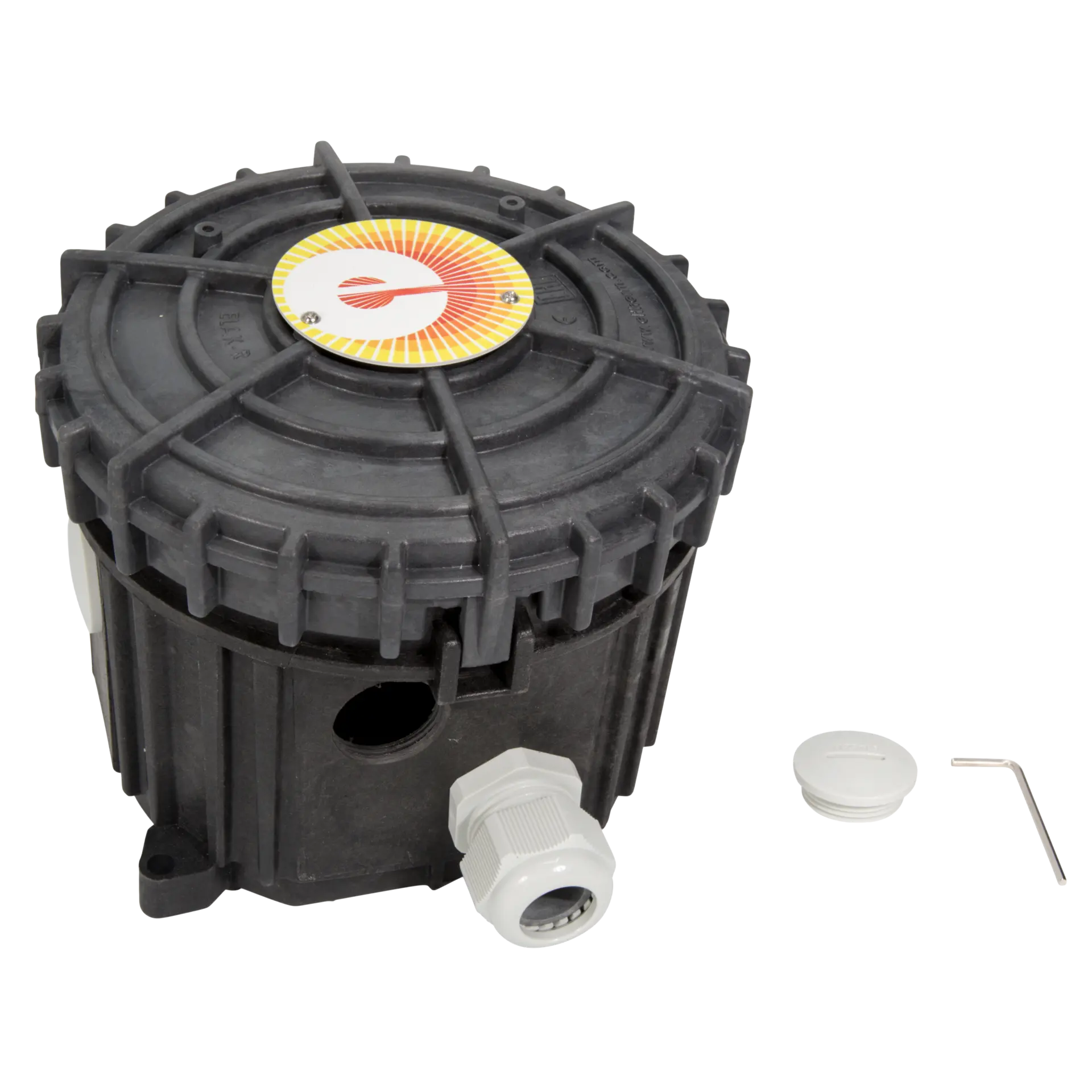

Abzweigdose ELAK-R

Benutzung

  • Für ELKM-AG-L/N
  • Für ELSR-N/-LS/-H/ -SH/ -SHH
Dank der Form der Dose muss das eingeführte Kabel nicht stark gebogen werden, was die Gefahr von Kabelschäden verringert. Ein Sicherheitsschloss, zu dem ein entsprechendes Werkzeug mitgeliefert wird, verhindert ein Verschieben der Abdeckung. Durch weitere Befestigungsmöglichkeiten lassen sich Kennzeichnungen zur einfachen Identifizierung der Heizkreisläufe in komplexen Systemen anbringen. Für die Wandmontage geeignet.

Abzweigdose ELAK-R

Artikelliste

Artikelnummer Beschreibung Gewindegang
8935067 ELAK-R7 für bis zu 3 Heizkabel vom Typ ELSR-N/-LS/-H/-SH/-SHH und ein Anschlusskabel 1 Verschraubung M25 (8–17 mm), 3 St, M25 Reserve
0920051 ELAK-R1 Abzweigdose für ELK-AG 3-mal M16 (3–7)
0920052 ELAK-R2 Abzweigdose für bis zu 3 ELK-AG 1-mal M25 (9–17), 2-mal M16 (3–7), 1 Bohrloch mit Gewindestopfen M16
0920053 ELAK-R3 Abzweigdose für ELW-VA 1-mal M25 (9–17), 1-mal M20 (6–12)
0920058 ELAK-R8 Abzweigdose für 2 PT100 1-mal M25 (9–17), 1-mal M16 (3–7), 1-mal M16 (3–7) mit Blindstopfen, 1 Bohrloch mit Gewindestopfen M25

Spezifikationen

Spezifikation Daten
Anschlussspannung 550 V
Anschlussklemme Heizkabel/Sensor Max. 6 mm² / max. 1.5 mm²
Farbe Schwarz
Enthält besonders besorgniserregende Stoffe gemäß REACH Nein
Schutzart IP65
Material Kunststoff
Montage Wandmontage
Abmessungen 150*125 mm
Umgebungstemperatur -45 - 50 °C
Schlagfestigkeit 7 Joule
