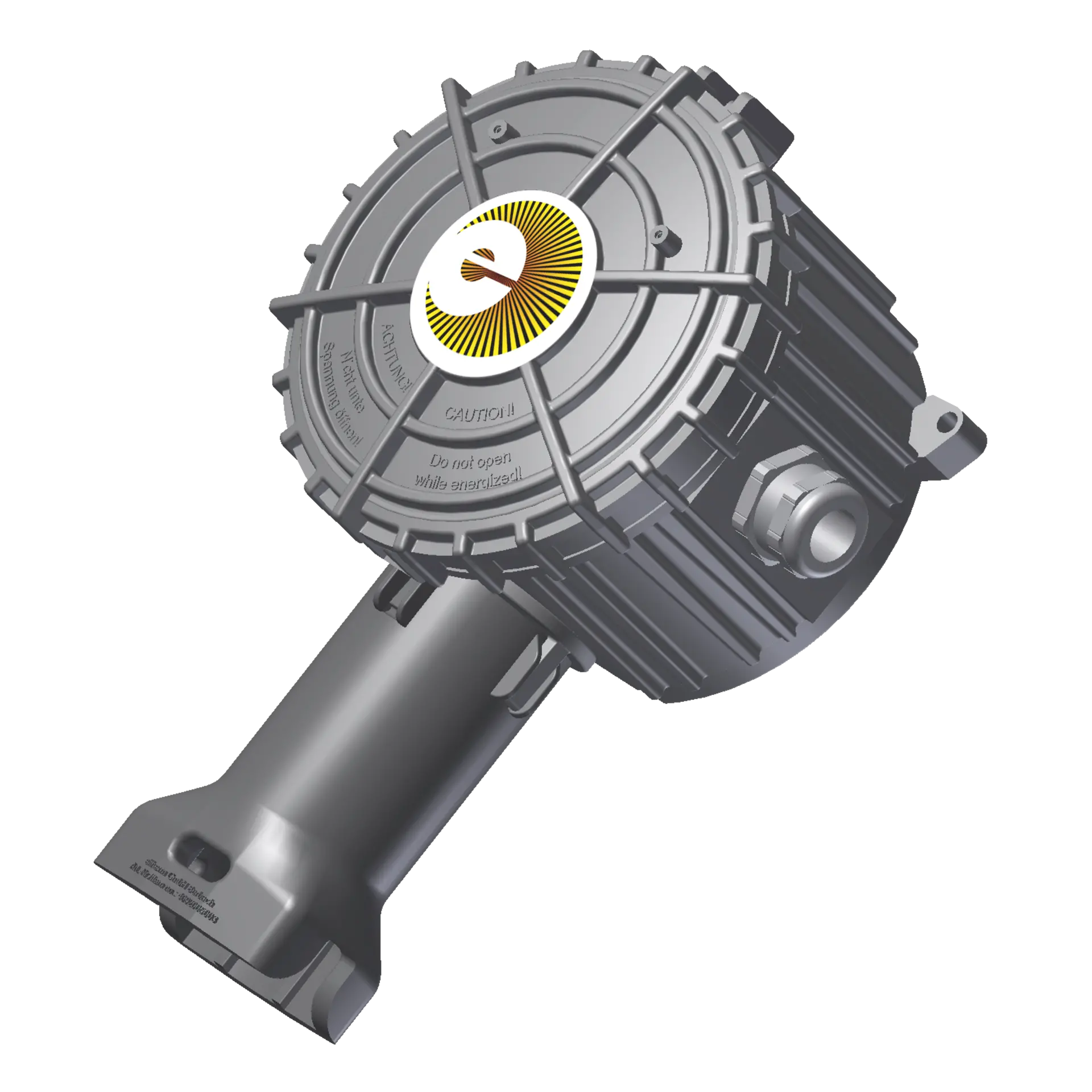

Abzweigdose ELAK- RS

Benutzung

  • Für ELSR-N/-H/-LS/-W/-SH/-SHH

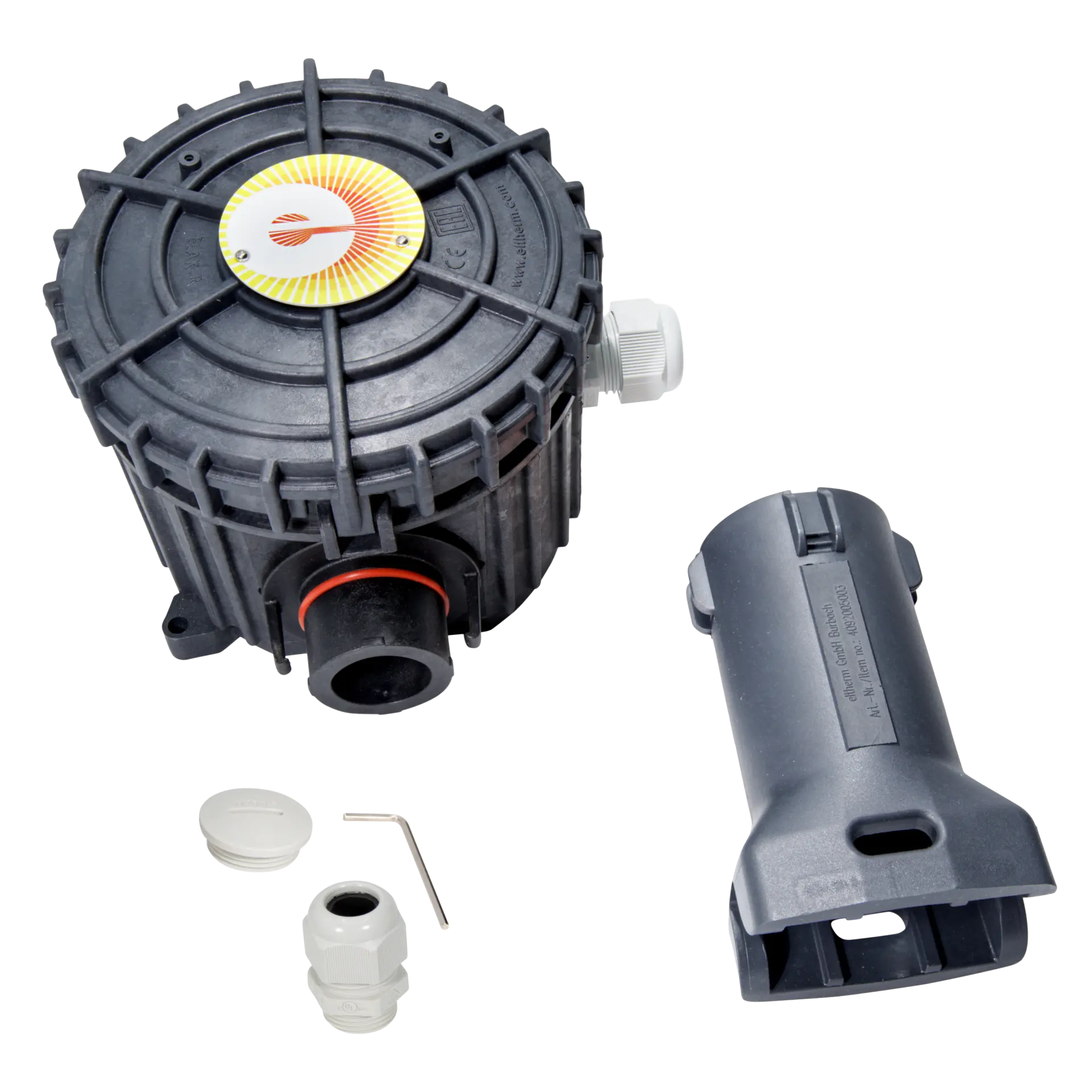

Runde Abzweigdose mit Montagebefestigung für Rohre. Dank der Form der Dose muss das eingeführte Kabel nicht stark gebogen werden, was die Gefahr von Kabelschäden verringert. Dank der mitgelieferten Montagebefestigung sind keine Winkeleisen erforderlich. Dies ist besonders vorteilhaft auf Rohren, da das Kabel direkt durch die Montagebefestigung eingeführt werden können. Außerdem sind für Heizkabel keine Befestigungsschrauben erforderlich. Dank des besonderen Schnappverschlusses lässt sich die Abdeckung ohne Spezialwerkzeug zügig verschließen. Ein Sicherheitsschloss, zu dem ein entsprechendes Werkzeug mitgeliefert wird, verhindert ein Verschieben der Abdeckung. Durch weitere Befestigungsmöglichkeiten lassen sich Kennzeichnungen zur einfachen Identifizierung der Heizkreisläufe in komplexen Systemen anbringen.

Abzweigdose ELAK- RS

Artikelliste

Artikelnummer Beschreibung Gewindegang
0920060 ELAK-RS-Pt Abzweigdose Pt100
8935068 Elak-RS-T zum Anschluss von 3 Heizkabeln vom Typ ELSR-N/LS/-H/-W, ein Anschlusskabel und ein Sensorkabel 1 Verschraubung M25
8935351 Elak-RS zum Anschluss von 3 Heizkabeln vom Typ ELSR-N/-H/-LS/-W/-SH/-SHH und ein Anschlusskabel 1 Verschraubung M25 (8–17 mm), 1-mal M25 und 1-mal M20 Reserve

Spezifikationen

Spezifikation Daten
Anschlussklemme Heizkabel/Sensor Max. 6 mm² / max. 1.5 mm²
Arbeitstemperatur (Montagebefestigung) -20-200 °C
Enthält besonders besorgniserregende Stoffe gemäß REACH Nein
Dämmung, max. 120 mm
Schutzart IP65
Material Kunststoff
Montage Rohrmontage
Umgebungstemperatur -45 - 50 °C
Rohr-Außendurchmesser, min. 20 mm
